Tổng Van Khí Nén: Giải Pháp Kiểm Soát Nguồn Khí Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các nhà máy hiện đại, hệ thống khí nén đóng vai trò như "hệ tuần hoàn" cung cấp năng lượng cho mọi dây chuyền sản xuất. Để đảm bảo vận hành ổn định và an toàn, việc kiểm soát nguồn khí ngay tại đầu vào là tối quan trọng. Tổng van khí nén chính là thiết bị then chốt thực hiện chức năng này, giúp kỹ sư dễ dàng kiểm soát, cô lập và quản lý toàn bộ luồng khí nén trong hệ thống một cách hiệu quả nhất.

Vì Sao Van Khí Nén Là Thiết Bị Quan Trọng Trong Hệ Thống Khí Nén?

Trong thực tế sản xuất, các tình huống như nhà máy cần ngắt toàn bộ khí nén để bảo trì định kỳ, dây chuyền sản xuất gặp sự cố khẩn cấp cần dừng máy, hay nhu cầu kiểm soát lưu lượng tập trung là những yêu cầu thường xuyên. Nếu không có van khí nén được lắp đặt tại vị trí chiến lược, việc cô lập hệ thống sẽ trở nên phức tạp, mất thời gian và tiềm ẩn nhiều rủi ro mất an toàn lao động.

Van khí nén đóng vai trò như một "van tổng" quyền năng. Nếu thiếu thiết bị này, mọi nỗ lực kiểm soát áp suất hoặc xử lý rò rỉ tại các phân khu nhỏ sẽ trở nên kém hiệu quả do không thể ngắt nguồn cung từ gốc. Việc lắp đặt một tổng van đạt chuẩn giúp doanh nghiệp chủ động trong mọi tình huống, giảm thiểu thời gian dừng máy ngoài ý muốn và bảo vệ an toàn cho thiết bị đầu cuối cũng như nhân sự vận hành.

Kiến Thức Nền: Tổng Van Khí Nén Là Gì?

Tổng van khí nén là thiết bị van chuyên dụng được lắp đặt trên đường ống cấp khí chính, ngay sau bộ lọc hoặc máy nén, nhằm thực hiện nhiệm vụ đóng mở, cô lập hoặc điều tiết nguồn khí nén cho toàn bộ hệ thống phía sau. Đây không đơn thuần là một chiếc van cơ học, mà là mắt xích an toàn đầu tiên trong mạng lưới khí nén công nghiệp.

Vai trò của van khí nén bao gồm việc ngắt khí hoàn toàn khi nhà máy tạm ngừng hoạt động hoặc cần bảo trì, hỗ trợ kiểm soát áp suất tổng thể và hạn chế tối đa thất thoát khí do rò rỉ trên các đường ống nhánh. Thiết bị này hiện diện rộng rãi từ các nhà máy sản xuất quy mô lớn, hệ thống tự động hóa khép kín cho đến các xưởng cơ khí nhỏ. Tại sao cần lắp tổng van ở đầu hệ thống? Vì đây là vị trí "yết hầu", giúp kỹ thuật viên có thể cô lập nhanh chóng bất kỳ sự cố nào mà không làm ảnh hưởng đến các khu vực khác, đồng thời là điểm kiểm soát an toàn tuyệt đối cho toàn bộ hạ tầng khí nén của nhà máy.

Phân Tích Chuyên Sâu: Cấu Tạo và Phân Loại Tổng Van

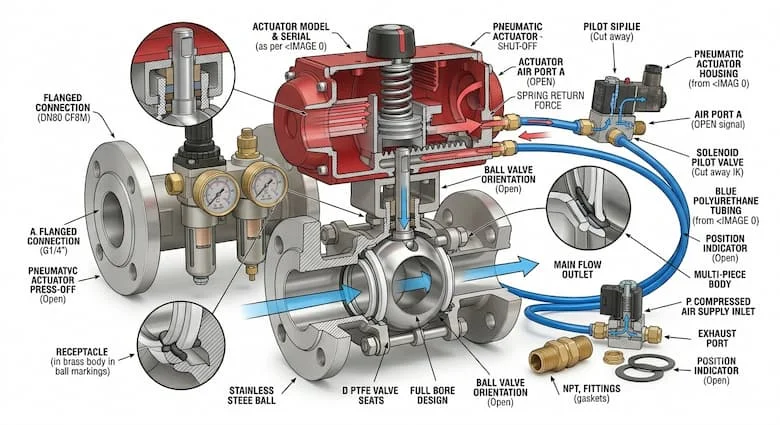

Cấu Tạo Đặc Thù

Để chịu được áp lực cao và lưu lượng khí lớn, van khí nén được thiết kế vô cùng chắc chắn với các thành phần:

• Thân van: Thường được chế tạo từ inox, thép carbon hoặc gang, thép đúc để đảm bảo độ cứng vững trước áp suất làm việc cao.

• Bộ phận đóng mở: Tùy vào quy mô mà sử dụng bi van (cho đường ống nhỏ), đĩa van hoặc cánh bướm (cho đường ống lớn).

• Trục van: Bộ phận truyền lực từ tay vận hành đến đĩa van, yêu cầu độ chính xác cao để chống hiện tượng kẹt van.

• Gioăng làm kín: Sử dụng vật liệu chuyên dụng như PTFE hoặc NBR để đảm bảo độ kín khít, không để khí rò rỉ ra môi trường.

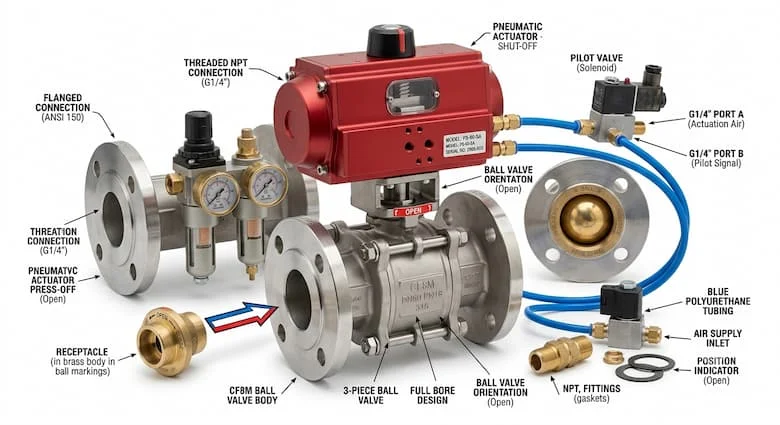

• Bộ điều khiển: Đa dạng từ tay gạt, tay quay cho đến các bộ truyền động điện hoặc khí nén giúp vận hành tự động.

Các Loại Tổng Van Phổ Biến

• Van bi tổng khí nén: Phù hợp với các đường ống có kích thước vừa phải, ưu điểm là đóng mở cực nhanh và độ kín khít đạt mức tối đa.

• Van bướm tổng khí nén: Lựa chọn kinh tế và hiệu quả cho các đường ống có tiết diện lớn (DN100 trở lên), giảm thiểu không gian lắp đặt.

• Van cổng tổng khí nén: Thiết kế lý tưởng cho các hệ thống yêu cầu tổn thất áp suất thấp nhất có thể.

• Van điện từ tổng khí nén: Giải pháp thông minh, cho phép điều khiển từ xa thông qua hệ thống PLC, phù hợp với xu hướng tự động hóa 4.0.

Việc chọn giữa van bi và van bướm thường dựa trên kích thước đường ống (DN) và nhu cầu về độ kín. Van bi sẽ ưu tiên nếu hệ thống cần độ kín tuyệt đối ở kích thước nhỏ, trong khi van bướm là "vua" về giá thành và hiệu năng ở các đường ống lưu lượng lớn.

Ứng Dụng Thực Tế và Sai Lầm Thường Gặp

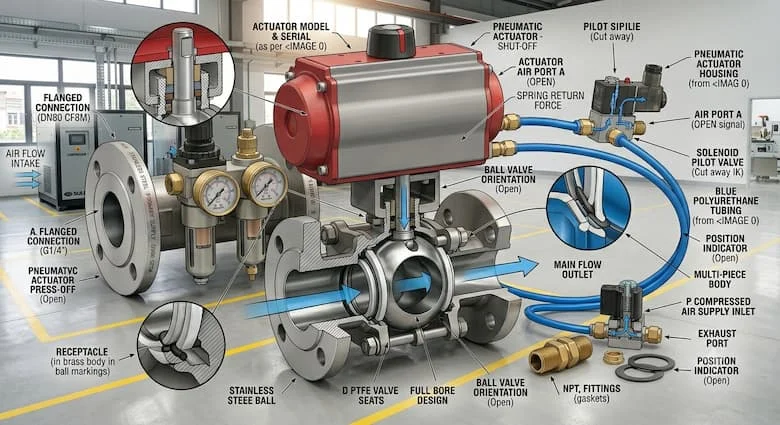

Vị Trí Ứng Dụng

Van khí nén là thiết bị cốt lõi trong:

• Nhà máy sản xuất & Dây chuyền đóng gói: Kiểm soát nguồn cung khí liên tục cho máy dán nhãn, máy dập, máy ép.

• Xưởng cơ khí & Hệ thống robot tự động: Đảm bảo áp suất ổn định cho cánh tay robot vận hành chính xác.

• Nhà máy thực phẩm & Điện tử: Nơi yêu cầu độ ổn định cực cao và khả năng ngắt khẩn cấp để đảm bảo vệ sinh hoặc an toàn linh kiện.

Những Sai Lầm "Chí Mạng"

1. Chọn sai kích thước: Van quá nhỏ gây hiện tượng "thắt nút", làm sụt áp toàn hệ thống.

2. Không tính áp suất làm việc: Chọn van có PN thấp hơn áp suất nén sẽ gây hư hỏng, thậm chí nổ van.

3. Lắp sai vị trí: Tổng van cần đặt sau bộ lọc hoặc bình tích khí để đảm bảo khí đi qua van đã được xử lý sơ bộ.

4. Bỏ qua phương án ngắt khẩn cấp: Trong các dây chuyền robot, không có van ngắt nhanh là một nguy cơ mất an toàn lớn.

5. Dùng van vật liệu kém: Chọn van nhựa cho hệ thống khí áp suất cao sẽ dẫn đến nứt vỡ trong thời gian ngắn.

Hướng Dẫn & Checklist Khi Mua Van Khí Nén

Việc chọn lựa một tổng van cần sự cân nhắc kỹ lưỡng về kỹ thuật. Hãy thực hiện theo quy trình 6 bước: xác định lưu lượng khí (CFM/m3/phút), áp suất tối đa, môi trường (độ ẩm, nhiệt độ), vật liệu (chống ăn mòn), kiểu điều khiển và cuối cùng là tiêu chuẩn kết nối.

Checklist trước khi mua:

• ✓ Kích thước DN: Phải khớp hoàn toàn với đường ống chính.

• ✓ Áp suất làm việc: Phải cao hơn áp suất định mức của máy nén.

• ✓ Vật liệu: Inox hoặc thép là lựa chọn hàng đầu cho độ bền dài hạn.

• ✓ Kiểu điều khiển: Chọn tay quay cho vận hành thủ công hoặc điện cho tự động hóa.

• ✓ Chứng từ CO-CQ: Đảm bảo nguồn gốc xuất xứ và tiêu chuẩn quốc tế.

• ✓ Bảo hành: Cam kết hỗ trợ kỹ thuật từ nhà cung cấp uy tín.

FAQ: Câu Hỏi Thường Gặp

1. Tổng van khí nén khác gì van khí nén thông thường?

Tổng van được thiết kế chuyên biệt để chịu áp lực lớn và đảm nhận nhiệm vụ cô lập toàn bộ hệ thống, trong khi van thông thường chỉ kiểm soát một nhánh hoặc một thiết bị nhỏ.

2. Nên dùng van bi hay van bướm làm van tổng?

Van bi phù hợp với các đường ống DN50 trở xuống nhờ độ kín cao; van bướm phù hợp hơn với các đường ống lớn DN100 trở lên để tối ưu chi phí.

3.Van khí nén có thể điều khiển tự động không?

Hoàn toàn có thể. Việc kết hợp bộ truyền động điện hoặc khí nén giúp bạn đóng ngắt hệ thống từ xa thông qua trung tâm điều khiển (PLC).

4. Bao lâu nên bảo trì van tổng?

Với vai trò là van "yết hầu", bạn nên kiểm tra định kỳ 6–12 tháng/lần để vệ sinh và bôi trơn các cơ cấu đóng mở.

5. Có nên lắp đồng hồ áp suất cạnh van tổng?

Rất nên! Đồng hồ áp suất tại van tổng giúp kỹ thuật viên giám sát áp suất hệ thống ngay tại điểm đầu vào, từ đó phát hiện sớm các sự cố về máy nén.

Kết Luận

Tổng van khí nén là thiết bị không thể thiếu trong bất kỳ hệ thống sản xuất chuyên nghiệp nào. Đầu tư vào một tổng van chất lượng chính là cách bạn bảo vệ "trái tim" của hệ thống khí nén, đảm bảo sự an toàn cho toàn bộ dây chuyền và tối ưu hóa năng suất vận hành.
