Ball Valve DN80: Hướng Dẫn Chọn Lựa Chuyên Sâu Tối Ưu Hiệu Suất Hệ Thống

Vì sao lựa chọn đúng Ball Valve DN80 lại ảnh hưởng đến toàn bộ hệ thống?

Trong các hệ thống đường ống công nghiệp, ball valve DN80 không chỉ là một phụ kiện đóng ngắt thông thường, mà là "trái tim" điều phối dòng chảy của toàn bộ quy trình. Bạn đã bao giờ đối mặt với tình huống hệ thống vận hành ổn định nhưng lưu lượng đầu ra luôn thấp hơn thiết kế, làm giảm năng suất toàn nhà máy? Hoặc tệ hơn, một chiếc van bi vừa lắp đặt được vài tháng đã xuất hiện hiện tượng rò rỉ tại trục van hoặc kẹt cứng do chọn sai vật liệu, gây gián đoạn dây chuyền sản xuất và tiêu tốn ngân sách bảo trì khổng lồ?

Rất nhiều kỹ thuật viên và đơn vị mua hàng thường mắc sai lầm chí mạng khi chọn ball valve DN80 chỉ dựa trên thông số kích thước danh nghĩa mà bỏ qua các yếu tố kỹ thuật then chốt như áp suất vận hành, tính chất ăn mòn của môi chất, nhiệt độ khắc nghiệt và tiêu chuẩn kết nối đặc thù. Việc chọn sai không chỉ dẫn tới hiện tượng tổn thất áp suất (pressure drop) không đáng có, mà còn đẩy hệ thống vào nguy cơ rủi ro vận hành cao. Trong danh mục các kích thước van phổ biến cho công nghiệp hiện nay, van bi DN80 đóng vai trò là "nút thắt" quan trọng trong hệ thống cấp nước, HVAC, dầu khí và nhà máy sản xuất thực phẩm. Không phải mọi loại DN80 đều giống nhau; mỗi loại vật liệu, cấu tạo thân van hay kiểu kết nối đều được thiết kế để giải quyết những thách thức riêng biệt. Bài viết này sẽ đi sâu vào kỹ thuật, giúp bạn hiểu rõ cách lựa chọn van bi DN80 chính xác, từ đó tối ưu hóa lưu lượng, đảm bảo độ kín tuyệt đối và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống của bạn.

Kiến thức nền: Ball Valve DN80 là gì?

Ball valve DN80 (thường được gọi là van bi DN80) là thiết bị cơ khí chuyên dụng dùng để kiểm soát, đóng hoặc mở dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Thuật ngữ "DN" viết tắt của Diameter Nominal – đường kính danh nghĩa, với giá trị DN80 tương đương với đường kính trong ống khoảng 80mm, hay quy đổi theo hệ inch phổ biến là 3 inch.

Đây là thiết bị đa năng, được thiết kế cho các trạng thái hoạt động chính: đóng hoàn toàn (cắt dòng), mở hoàn toàn (cho lưu lượng tối đa) hoặc điều tiết dòng chảy ở mức hạn chế. Điểm mạnh vượt trội của dòng van này nằm ở cấu trúc bên trong: khi mở hoàn toàn, lòng van thường có tiết diện thông thủy tương đương với đường kính trong của đường ống (đặc biệt ở dòng full port), giúp dòng chảy đi qua gần như không bị cản trở bởi bất kỳ vật cản nào. Ví dụ điển hình trong thực tế, tại các nhà máy xử lý nước sạch, việc chuyển đổi từ việc sử dụng các loại van cổng (gate valve) sang van bi DN80 bằng inox không chỉ giúp quá trình đóng ngắt diễn ra nhanh chóng, mà còn giảm thiểu đáng kể hiện tượng tụt áp, giúp máy bơm hoạt động hiệu quả hơn và tiết kiệm năng lượng điện năng tiêu thụ hàng tháng.

Nguyên lý hoạt động của van bi DN80

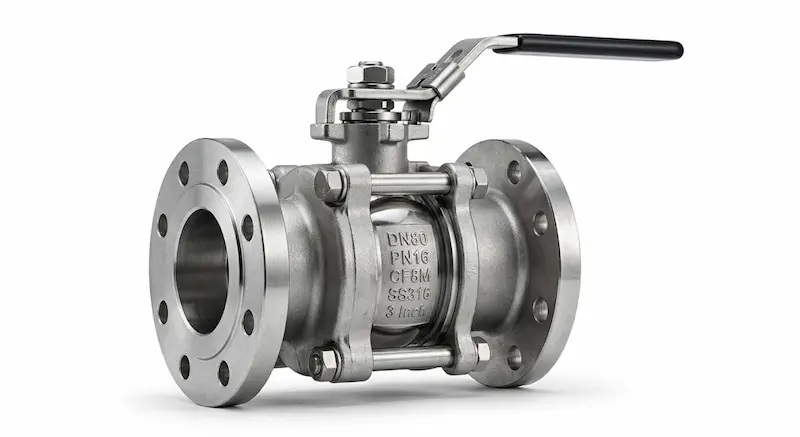

Cấu tạo của một bộ van bi DN80 tiêu chuẩn bao gồm các thành phần chủ chốt: thân van (body), viên bi rỗng ở giữa (ball), trục van (stem), gioăng làm kín (seat) và cơ cấu truyền động (tay gạt, hộp số, hoặc bộ điều khiển tự động).

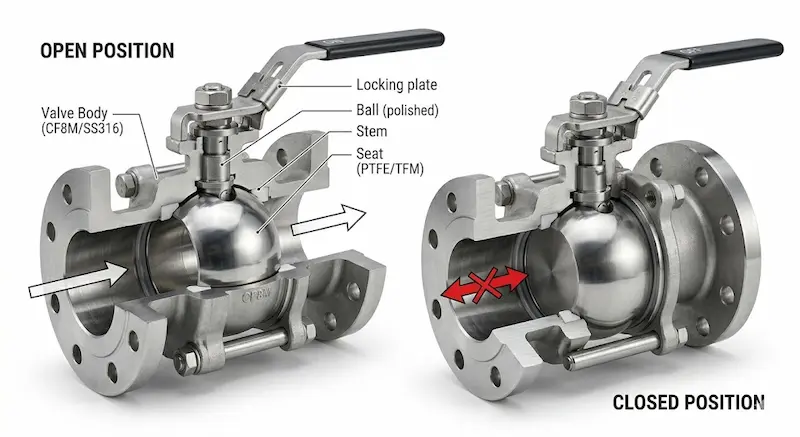

Nguyên lý vận hành của van dựa trên cơ chế xoay 90 độ của viên bi bên trong:

• Trạng thái mở: Lỗ rỗng của viên bi được xoay nằm song song với phương dòng chảy, tạo ra một đường ống dẫn liền mạch, cho phép lưu chất đi qua tối đa với áp suất giảm thấp nhất.

• Trạng thái đóng: Viên bi xoay một góc 90 độ, mặt đặc của bi chặn ngang dòng chảy, làm kín hoàn toàn nhờ sự tiếp xúc khít khao với vòng gioăng (thường làm bằng vật liệu polyme như PTFE hoặc hợp kim kim loại).

Sở dĩ van bi DN80 được ưu tiên sử dụng hơn so với van cổng hay van bướm trong các đường ống yêu cầu áp lực cao là vì cấu trúc "full port". Điều này giúp triệt tiêu hoàn toàn các góc chết hoặc vật cản gây xoáy dòng, giảm thiểu tổn thất áp suất hiệu quả. Khi nhu cầu vận hành hệ thống trở nên phức tạp hơn, bạn có thể dễ dàng nâng cấp từ tay gạt sang các bộ van điều khiển điện hoặc khí nén, cho phép tích hợp vào hệ thống điều khiển trung tâm PLC của nhà máy.

Phân tích chuyên sâu: Cấu hình và Thông số kỹ thuật

Các loại Ball Valve DN80 phổ biến hiện nay

Trên thị trường, sự đa dạng của van bi DN80 mang đến nhiều tùy chọn phù hợp với mọi môi trường vận hành khắc nghiệt:

1. Phân loại theo vật liệu thân:

   • Inox (SS304/SS316): Sở hữu khả năng chống ăn mòn hóa học tuyệt vời, bền bỉ với oxy hóa, là lựa chọn số 1 cho ngành thực phẩm, đồ uống và hóa chất.

   • Thép đúc (WCB): Chịu được áp lực cực cao (tới PN40, PN63) và nhiệt độ lớn, thường được chỉ định trong công nghiệp dầu khí, hơi nóng.

   • Gang cầu: Lựa chọn kinh tế tối ưu cho các hệ thống cấp thoát nước sinh hoạt quy mô lớn.

   • Đồng thau: Phù hợp cho đường ống dẫn khí nén, nước sạch dân dụng hoặc các hệ thống quy mô nhỏ - trung bình.

2. Phân loại theo kiểu kết nối:

   • Mặt bích (Flanged): Tiêu chuẩn hóa cho DN80, đảm bảo độ chắc chắn, dễ dàng tháo lắp để bảo trì.

   • Nối ren (Threaded): Dành cho các hệ thống yêu cầu sự nhỏ gọn, linh hoạt (thường dùng ren NPT/BSP).

   • Hàn (Welded): Tạo kết nối kín tuyệt đối, loại bỏ rủi ro rò rỉ tại khớp nối, dùng trong các đường ống dẫn chất lỏng độc hại.

3. Phân loại theo điều khiển: Từ tay gạt cơ bản, hộp số (gear) cho vận hành nhẹ nhàng, đến tự động hóa thông qua khí nén hoặc điện áp.

Thông số kỹ thuật cần kiểm tra trước khi chọn

Để hệ thống không gặp sự cố, bạn cần đối chiếu kỹ lưỡng van bi DN80 với bảng thông số đề xuất dưới đây:

Việc chọn "Full port" hay "Reduced port" là bài toán kinh tế và kỹ thuật cần cân nhắc. Với DN80, nếu hệ thống cần lưu lượng tối đa hoặc có yêu cầu "pigging" (làm sạch đường ống), bạn bắt buộc phải chọn dòng Full port. Đồng thời, cần đặc biệt chú ý tiêu chuẩn mặt bích (như JIS 10K, ANSI 150LB hay DIN PN16) để đảm bảo độ tương thích lắp đặt tuyệt đối, tránh tình trạng sai lệch lỗ bu lông khiến việc thi công tốn kém thời gian và chi phí.

So sánh: Ball Valve DN80 và các lựa chọn khác

Lời khuyên: Nếu hệ thống của bạn ưu tiên việc đóng ngắt khẩn cấp hoặc yêu cầu độ kín khít tuyệt đối (không cho phép rò rỉ khí/hơi), van bi DN80 là sự lựa chọn không đối thủ. Nếu nhu cầu là điều tiết lưu lượng ổn định, hãy xem xét van bướm hoặc van cầu để đạt hiệu quả tốt hơn.

Ứng dụng thực tế và những sai lầm cần tránh

Khi nào nên sử dụng Ball Valve DN80?

Van bi DN80 phát huy tối đa công năng trong các ứng dụng:

• Đường ống cấp nước công nghiệp: Đảm bảo lưu lượng lớn và đóng ngắt nhanh khi cần bảo trì phân khu.

• Hệ thống HVAC: Kiểm soát dòng nước nóng/lạnh trong các tòa nhà cao tầng.

• Nhà máy thực phẩm: Sử dụng inox 316 để đảm bảo tiêu chuẩn vệ sinh, chống ăn mòn bởi các chất tẩy rửa.

• Khí nén và Hóa chất: Nơi yêu cầu sự an toàn tuyệt đối và vật liệu chịu áp lực cao.

5 sai lầm "đắt giá" khi mua van bi DN80

1. Chỉ ưu tiên giá rẻ: Sản phẩm giá rẻ thường có gioăng (seat) nhanh lão hóa, thân van mỏng, dẫn đến chi phí thay thế sau 6 tháng cao gấp nhiều lần giá trị ban đầu.

2. Bỏ qua tiêu chuẩn mặt bích: Sự khác biệt giữa chuẩn ANSI và JIS có thể làm bạn mất cả ngày để hàn lại mặt bích trên ống.

3. Chọn sai vật liệu gioăng: Dùng gioăng PTFE cho đường hơi nóng áp cao sẽ làm hỏng van chỉ sau vài lần đóng mở.

4. Không kiểm tra áp suất test: Mua van chịu được PN10 trong khi hệ thống yêu cầu PN16 là hành động gây rủi ro cháy nổ cao.

5. Không tính đến khả năng bảo trì: Mua các loại van đúc nguyên khối (một mảnh) không thể thay gioăng khiến bạn phải vứt bỏ cả van khi bị rò rỉ.

Checklist và Hướng dẫn lắp đặt

Checklist chọn mua van bi DN80 chuyên nghiệp

• Môi chất: Là nước, hóa chất, hay khí? Cần vật liệu thân gì?

• Áp suất hệ thống: Đỉnh áp suất là bao nhiêu? Chọn van chịu được áp suất danh nghĩa (PN) cao hơn.

• Nhiệt độ vận hành: Chọn vật liệu gioăng phù hợp.

• Tiêu chuẩn kết nối: Kiểm tra mặt bích theo JIS 10K, ANSI 150LB hay DIN?

• Kiểu vận hành: Tay gạt đủ lực không? Hay cần lắp bộ khí nén?

• Chứng chỉ chất lượng: CO/CQ từ nhà sản xuất uy tín.

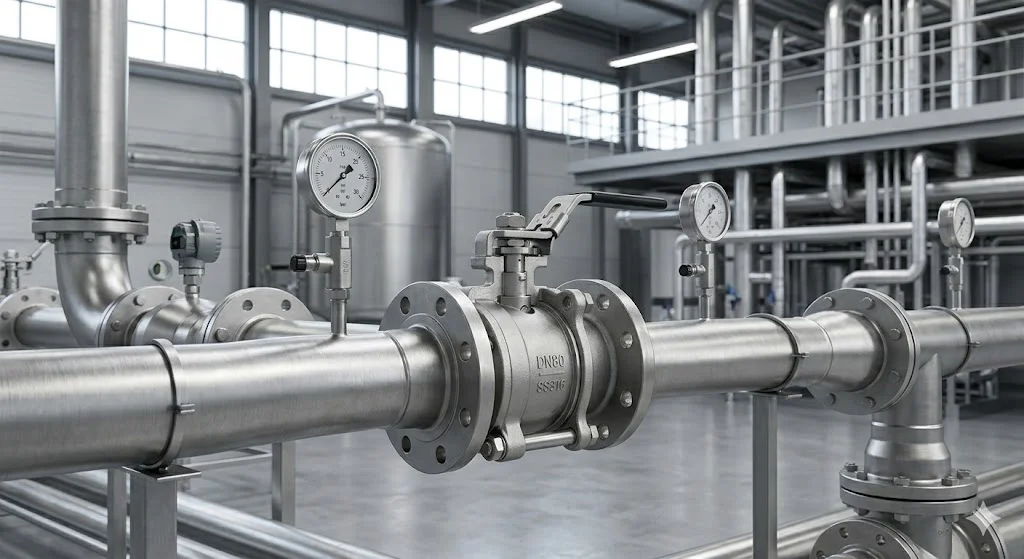

Hướng dẫn lắp đặt và vận hành chuẩn kỹ thuật

1. Bước 1: Kiểm tra kỹ van và đường ống, đảm bảo không có rác, cát, xỉ hàn bên trong.

2. Bước 2: Căn chỉnh mặt bích của van và ống sao cho đồng tâm, sử dụng gioăng đệm cao su hoặc amiang giữa hai mặt bích.

3. Bước 3: Siết bulong theo hình chéo (đối xứng) để lực ép dàn đều, tránh gây cong vênh hoặc nứt vỡ mặt bích.

4. Bước 4: Thao tác đóng mở thử nghiệm vài lần bằng tay trước khi cho lưu chất đi qua.

5. Bước 5: Vận hành từ từ, tránh hiện tượng va đập thủy lực (water hammer) khi đóng ngắt quá đột ngột.

FAQ – Giải đáp các câu hỏi thường gặp

Ball Valve DN80 có thực sự tương đương 3 inch không?

Đúng, DN80 là kích thước danh nghĩa theo tiêu chuẩn quốc tế, tương đương với đường kính trong danh nghĩa là 3 inch (80mm).

Tôi có thể dùng van bi DN80 cho nước nóng được không?

Có, nhưng hãy chọn loại có gioăng chịu nhiệt (graphite hoặc metal-to-metal) thay vì gioăng nhựa PTFE thông thường.

Nên chọn van bi inox hay van bi thép cho đường ống dẫn dầu?

Thép đúc (WCB) thường là tiêu chuẩn cho dầu khí do khả năng chịu nhiệt và áp lực cao. Tuy nhiên, nếu dầu chứa tạp chất ăn mòn, Inox 316 vẫn là ưu tiên số 1.

Vì sao van bi DN80 không nên dùng để điều tiết lưu lượng?

Khi mở hé, lưu chất chảy qua khe hẹp ở tốc độ cao sẽ gây ăn mòn, xói mòn bề mặt bi và gioăng nhanh chóng, làm mất khả năng làm kín hoàn toàn sau này.

Bao lâu nên bảo trì van bi DN80?

Định kỳ 6–12 tháng. Kiểm tra độ kín của gioăng, bôi trơn trục van và kiểm tra độ chặt của bulong mặt bích.

Kết luận: Van bi Dn80 – Sự đầu tư cho sự ổn định lâu dài

Việc lựa chọn ball valve DN80 không chỉ là một đơn hàng mua sắm, mà là sự đảm bảo cho hiệu suất vận hành của cả hệ thống. Một thiết bị phù hợp, lắp đặt đúng chuẩn sẽ giúp bạn giảm thiểu tối đa chi phí phát sinh, tăng tuổi thọ và đảm bảo an toàn cho nhân sự. Đừng để những sai lầm nhỏ trong khâu chọn lựa làm ảnh hưởng đến cả dây chuyền vận hành đắt đỏ của doanh nghiệp.
