Van Tiết Lưu Khí Nén Phi 8: Hướng Dẫn Chuyên Sâu Về Kỹ Thuật, Lựa Chọn và Tối Ưu Hiệu Suất Hệ Thống

Vì sao chọn đúng van tiết lưu khí nén phi 8 lại quan trọng?

Trong thế giới của tự động hóa công nghiệp, khí nén được ví như "hệ thần kinh" truyền tải năng lượng, còn các thiết bị chấp hành như xi lanh chính là "cơ bắp". Tuy nhiên, một hệ thống khí nén không thể vận hành trơn tru nếu thiếu đi sự kiểm soát chính xác. Bạn đã bao giờ đối mặt với tình trạng hệ thống xi lanh khí nén hoạt động quá nhanh, gây ra rung lắc dữ dội toàn bộ khung máy, hoặc các cánh tay robot va đập mạnh làm hỏng sản phẩm, hư hại thiết bị chỉ vì tốc độ di chuyển không được kiểm soát?

Mặc dù áp suất nguồn khí nén đầu vào hệ thống của bạn hoàn toàn ổn định, nhưng chính việc thiếu kiểm soát lưu lượng tại từng điểm chấp hành đã khiến hiệu suất tổng thể bị kéo lùi. Đây là lúc vai trò của van tiết lưu khí nén phi 8 trở nên tối quan trọng. Việc lựa chọn và lắp đặt đúng loại van tiết lưu không chỉ giúp tinh chỉnh tốc độ di chuyển của xi lanh một cách mượt mà, chính xác đến từng milimet, mà còn là giải pháp kỹ thuật thông minh giúp kéo dài tuổi thọ cho các bộ phận cơ khí nhờ giảm thiểu xung lực va đập.

Tuy nhiên, trên thị trường hiện nay có hàng loạt chủng loại, vật liệu và cấu tạo khác nhau. Việc chọn nhầm một thông số nhỏ thôi cũng có thể gây ra hiện tượng rò rỉ khí hoặc làm nghẽn dòng lưu chất. Vậy làm thế nào để chọn được sản phẩm phù hợp nhất cho hệ thống của bạn? Hãy cùng chúng tôi đi sâu vào phân tích chuyên sâu về thiết bị này để giúp bạn làm chủ vận hành và tối ưu hóa hệ thống tự động hóa ngay hôm nay.

Kiến thức nền: Van tiết lưu khí nén phi 8 là gì?

Van tiết lưu khí nén là một thiết bị điều khiển dòng chảy chuyên dụng, được thiết kế để điều chỉnh lưu lượng khí nén đi vào hoặc đi ra khỏi các thiết bị chấp hành như xi lanh khí nén hay motor khí. Thuật ngữ "phi 8" dùng để chỉ loại van được thiết kế để kết nối trực tiếp với ống dây dẫn khí có đường kính ngoài (OD) là 8mm. Đây là kích thước tiêu chuẩn, cực kỳ phổ biến trong các thiết bị công nghiệp nhẹ, trung bình và các hệ thống máy móc tự động hóa.

Một quan niệm sai lầm phổ biến mà nhiều kỹ thuật viên mới thường gặp là nghĩ rằng van tiết lưu dùng để điều chỉnh áp suất. Thực tế, van tiết lưu khí nén phi 8 không có chức năng tăng hay giảm áp suất nguồn; thay vào đó, nó đóng vai trò là một "nút thắt" điều tiết lưu lượng dòng khí. Bằng cách thu hẹp tiết diện dòng chảy đi qua van, nó làm giảm tốc độ truyền tải khí nén, từ đó gián tiếp kiểm soát tốc độ di chuyển của xi lanh. Điều này giúp các thiết bị chấp hành không bị giật cục khi khởi động hoặc dừng lại, đảm bảo sự nhịp nhàng và ổn định cho toàn bộ chu trình máy.

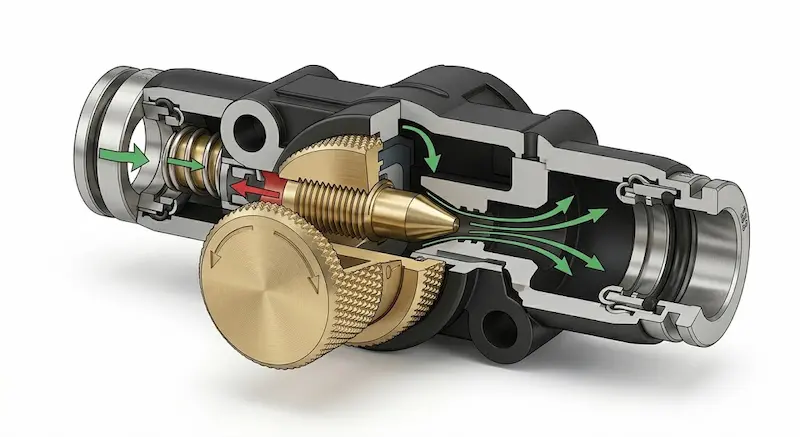

Nguyên lý hoạt động của van tiết lưu khí nén phi 8

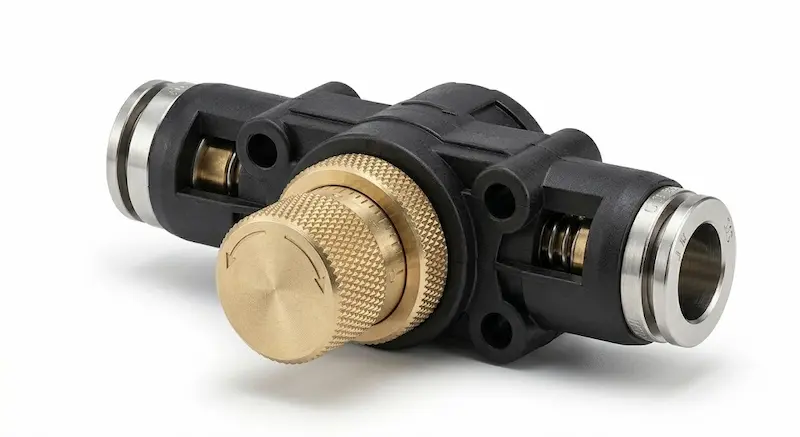

Cấu tạo của một bộ van tiết lưu khí nén phi 8 tiêu chuẩn thường bao gồm một thân van bằng nhựa kỹ thuật hoặc hợp kim bền bỉ, núm điều chỉnh bằng tay ở phía trên, kim tiết lưu (needle) ở bên trong, các đầu nối nhanh khí nén và đôi khi là van một chiều được tích hợp sẵn.

Nguyên lý hoạt động của thiết bị này dựa trên sự biến thiên của tiết diện dòng chảy:

1. Cơ chế thu hẹp: Khi bạn xoay núm điều chỉnh, kim tiết lưu sẽ di chuyển lên hoặc xuống, làm thay đổi khoảng cách giữa đầu kim và đế van. Khoảng cách này chính là "đường ống hẹp" nơi dòng khí buộc phải đi qua.

2. Điều khiển dòng khí: Khi tiết diện đường dẫn bị thu hẹp, lưu lượng khí đi qua trong một đơn vị thời gian bị hạn chế, làm giảm tốc độ di chuyển của xi lanh. Ngược lại, khi mở rộng tiết diện, dòng khí được lưu thông tự do, giúp xi lanh đạt tốc độ tối đa.

3. Tích hợp van một chiều: Phần lớn các loại van tiết lưu hiện đại đều có van một chiều tích hợp. Khi khí nén đi vào xi lanh, nó sẽ đi qua van một chiều để vào nhanh nhất có thể. Nhưng khi khí thoát ra từ xi lanh, van một chiều sẽ đóng lại, buộc dòng khí phải đi qua khe hẹp của kim tiết lưu. Nhờ đó, tốc độ của xi lanh luôn được kiểm soát trong hành trình làm việc, giúp vận hành cực kỳ êm ái.

Phân tích chuyên sâu: Các loại van tiết lưu khí nén phổ biến

Phân loại và ứng dụng theo thiết kế

Trên thị trường, tùy vào đặc thù lắp đặt mà bạn có thể lựa chọn các loại van tiết lưu khí nén phi 8 phù hợp:

• Van tiết lưu 1 chiều (Phổ biến nhất): Đây là "người bạn đồng hành" không thể thiếu của các loại xi lanh khí nén thông thường. Nó cho phép điều chỉnh tốc độ ở một chiều (thường là chiều thoát khí) và nạp khí nhanh ở chiều ngược lại. Điều này giúp xi lanh thực hiện hành trình đi và về với tốc độ riêng biệt.

• Van tiết lưu 2 chiều: Khác với loại 1 chiều, loại này điều chỉnh tốc độ dòng khí ở cả hai hướng. Loại này mang lại sự linh hoạt tuyệt đối cho các yêu cầu điều khiển đặc thù, nơi mà bạn cần kiểm soát tốc độ cực chậm ở cả hai đầu hành trình xi lanh.

• Van tiết lưu dạng thẳng (In-line): Thiết kế dạng thẳng, lắp đặt trực tiếp trên đoạn dây hơi. Ưu điểm là gọn gàng, linh hoạt lắp ở mọi vị trí trên đường ống mà không cần đính kèm vào thiết bị.

• Van tiết lưu dạng góc (L): Được thiết kế để lắp đặt trực tiếp lên cổng cấp khí của xi lanh. Thiết kế dạng góc giúp tiết kiệm không gian lắp đặt, đồng thời bảo vệ dây hơi khỏi hiện tượng bị gập hoặc uốn quá mức ngay tại điểm nối.

Thông số kỹ thuật cần kiểm tra trước khi mua

Áp suất ảnh hưởng trực tiếp đến độ ổn định của tốc độ. Nếu bạn lắp đặt van vào một hệ thống có áp suất đỉnh vượt ngưỡng thiết kế, van có thể bị rò rỉ khí hoặc tệ hơn là bay mất núm chỉnh. Việc chọn đúng kiểu kết nối nối nhanh cũng rất quan trọng, vì một kết nối không kín sẽ gây thất thoát khí nén liên tục, làm tăng hóa đơn tiền điện cho máy nén khí của bạn.

Ứng dụng thực tế và những sai lầm cần tránh

Ứng dụng của van tiết lưu khí nén phi 8

• Máy đóng gói & dán nhãn: Đảm bảo sản phẩm được đặt đúng vị trí nhờ việc kiểm soát tốc độ tay gạt của máy, giúp tem nhãn được dán chính xác vào vị trí cần thiết mà không bị lệch hay nhăn.

• Dây chuyền tự động hóa: Điều chỉnh độ êm ái khi cánh tay robot lấy sản phẩm, tránh làm hỏng các vật phẩm dễ vỡ như chai lọ thủy tinh hoặc linh kiện điện tử.

• Hệ thống xi lanh cơ khí: Kiểm soát lực ép và tốc độ dừng, bảo vệ các bề mặt tiếp xúc của máy khỏi va đập mạnh vào nắp máy hoặc khung thép.

5 sai lầm thường gặp khi sử dụng

1. Chọn sai đường kính ống: Rất nhiều người mua van tiết lưu phi 8 nhưng sử dụng cho ống dây khí phi 6 hoặc phi 10. Sự chênh lệch này khiến mối nối không kín khít, gây rò rỉ và mất ổn định hệ thống.

2. Vặn quá chặt núm chỉnh: Nhiều người có thói quen "siết thật chặt" để đảm bảo kín, nhưng điều này dễ làm gãy kim tiết lưu bên trong hoặc làm biến dạng ren nhựa, khiến việc chỉnh tốc độ sau này trở nên bất khả thi.

3. Lắp sai chiều dòng khí: Đối với loại van 1 chiều, việc lắp ngược chiều khí sẽ làm hệ thống không thể nạp khí được, khiến xi lanh bị "liệt" hoàn toàn.

4. Bỏ qua bộ lọc khí nén: Khí nén không được lọc kỹ sẽ mang theo hơi dầu, nước và bụi bẩn. Những tạp chất này sẽ nhanh chóng làm kẹt kim tiết lưu, khiến bạn phải thay van mới chỉ sau thời gian ngắn.

5. Thiếu kiểm tra định kỳ: Hệ thống máy móc luôn có độ rung động, sau một thời gian vận hành, các mối nối hoặc núm chỉnh có thể bị lỏng ra mà bạn không hay biết.

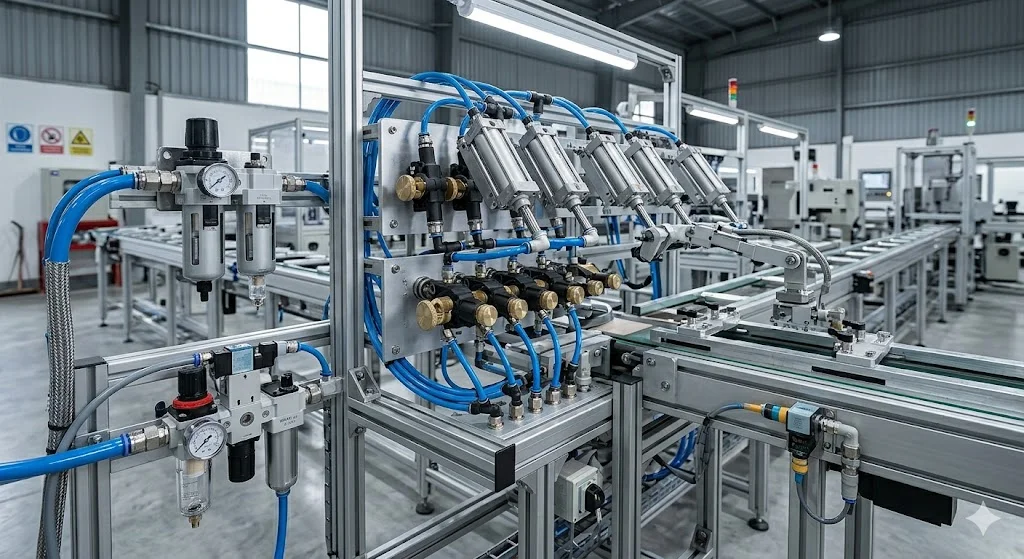

Hướng dẫn lắp đặt và điều chỉnh chuyên nghiệp

Quy trình lắp đặt chuẩn giúp van tiết lưu khí nén vận hành bền bỉ:

1. Kiểm tra chiều khí: Trên thân van luôn có mũi tên chỉ hướng dòng khí. Hãy xác định kỹ chiều khí từ nguồn đến thiết bị chấp hành.

2. Lắp nối đúng chuẩn: Đẩy mạnh dây hơi phi 8 vào đầu nối nhanh của van cho đến khi cảm thấy chặt. Sau đó, hãy kéo nhẹ để kiểm tra xem dây đã được khóa chắc chắn chưa.

3. Điều chỉnh từ nhỏ đến lớn: Khi bắt đầu vận hành, hãy xoay núm điều chỉnh theo chiều kim đồng hồ cho đến khi van đóng hoàn toàn, sau đó mở dần dần cho đến khi đạt tốc độ di chuyển mong muốn của xi lanh.

4. Chạy thử nghiệm: Vận hành xi lanh qua lại nhiều lần (chạy rà) để đảm bảo độ êm ái trong toàn bộ hành trình.

5. Cố định vị trí: Sau khi đã điều chỉnh được tốc độ ưng ý, hãy siết chặt đai ốc hãm (nếu có) để núm chỉnh không bị xoay chuyển do độ rung từ máy móc.

FAQ – Câu hỏi thường gặp

Van tiết lưu khí nén phi 8 dùng cho ống nào?

Loại van này được thiết kế chuyên biệt cho dây hơi (PU hoặc PE) có đường kính ngoài (OD) là 8mm.

Có nên dùng van tiết lưu 2 chiều không?

Chỉ nên sử dụng khi hệ thống của bạn đòi hỏi sự tinh chỉnh tốc độ khắt khe ở cả hai chiều đi và về của xi lanh.

Van tiết lưu có làm tăng áp suất không?

Tuyệt đối không. Thiết bị này chỉ có tác dụng cản trở lưu lượng dòng chảy để điều chỉnh tốc độ, hoàn toàn không có khả năng nén hay tăng áp suất.

Bao lâu nên vệ sinh van?

Nên kiểm tra định kỳ 6 tháng một lần. Nếu hệ thống khí nén của bạn thường xuyên có hơi dầu, hãy kiểm tra tần suất thường xuyên hơn.

Van phi 8 có dùng cho khí áp cao không?

Cần kiểm tra kỹ áp suất thiết kế trên thân van; thông thường mức 0–10 bar là tiêu chuẩn an toàn tối ưu.

Kết luận: Van tiết lưu khí nén phi 8 – Giải pháp kiểm soát lưu lượng hiệu quả

Việc hiểu rõ nguyên lý, lựa chọn đúng chủng loại và vận hành chuẩn mực các thiết bị van tiết lưu khí nén là chìa khóa để bạn làm chủ hệ thống tự động hóa của mình. Một hệ thống máy móc vận hành êm ái không chỉ giúp nâng cao chất lượng sản phẩm mà còn giảm thiểu rủi ro hỏng hóc, bảo vệ khoản đầu tư dài hạn của doanh nghiệp. Đừng để những chi tiết nhỏ như van tiết lưu trở thành "nút thắt" làm chậm tiến độ của bạn.
