Van bướm 1 chiều: Giải pháp kỹ thuật tối ưu bảo vệ hệ thống đường ống

Trong vận hành các hệ thống công nghiệp hiện đại, việc kiểm soát hướng di chuyển của lưu chất là yếu tố quyết định sự ổn định toàn diện. Bạn đã bao giờ đối mặt với tình huống máy bơm vừa ngắt điện nhưng toàn bộ nước trong đường ống dội ngược trở lại, gây ra hiện tượng búa nước làm rung lắc dữ dội, hay hệ thống phòng cháy chữa cháy (PCCC) bất ngờ bị mất áp do dòng hồi lưu chưa được kiểm soát? Đây là những rủi ro kỹ thuật không chỉ làm giảm tuổi thọ máy bơm mà còn đe dọa sự an toàn của toàn bộ mạng lưới đường ống. Trong bối cảnh đó, van bướm 1 chiều xuất hiện như một "chốt chặn" thông minh, giúp bảo vệ thiết bị trước những sự cố thủy lực đáng tiếc. Vậy thiết bị này vận hành ra sao và tại sao nó lại là lựa chọn hàng đầu của các kỹ sư chuyên nghiệp? Hãy cùng tìm hiểu sâu hơn.

Van bướm 1 chiều là gì?

Van bướm 1 chiều là thiết bị cho phép lưu chất chỉ đi theo một hướng và tự động đóng khi xuất hiện dòng chảy ngược nhằm bảo vệ hệ thống đường ống và máy bơm.

Khác với van bướm thông thường dùng để điều tiết lưu lượng bằng tay gạt hoặc vô lăng, dòng van này hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy. Chức năng chính của nó là ngăn chặn hiện tượng hồi lưu lưu chất sau khi nguồn cung cấp (máy bơm hoặc áp suất chính) ngừng hoạt động. Trong các hệ thống phức tạp, vai trò của nó không chỉ dừng lại ở việc chặn nước, mà còn là bảo vệ toàn bộ cấu trúc hạ tầng khỏi những xung áp đột ngột. Sự ra đời của thiết bị này giúp loại bỏ hoàn toàn nhu cầu can thiệp thủ công, đảm bảo hệ thống luôn ở trạng thái an toàn ngay cả khi không có nhân sự vận hành trực tiếp.

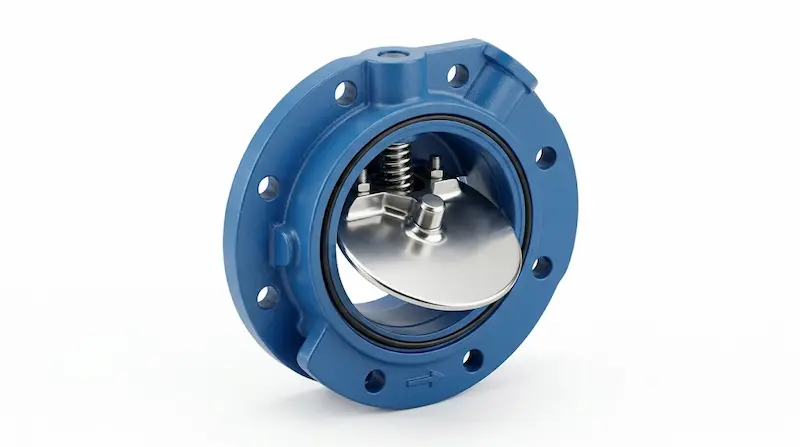

Cấu tạo của van bướm 1 chiều

Cấu tạo của van bướm được tối ưu hóa để đảm bảo độ bền và tính cơ động cao nhất. Các bộ phận chính phối hợp chặt chẽ tạo nên khả năng đóng mở linh hoạt trong mọi điều kiện vận hành.

Sự kết hợp giữa chất liệu thân van (gang, inox, thép) và gioăng (EPDM, PTFE) cho phép thiết bị hoạt động ổn định từ các hệ thống dẫn nước sinh hoạt đến môi trường hóa chất khắc nghiệt.

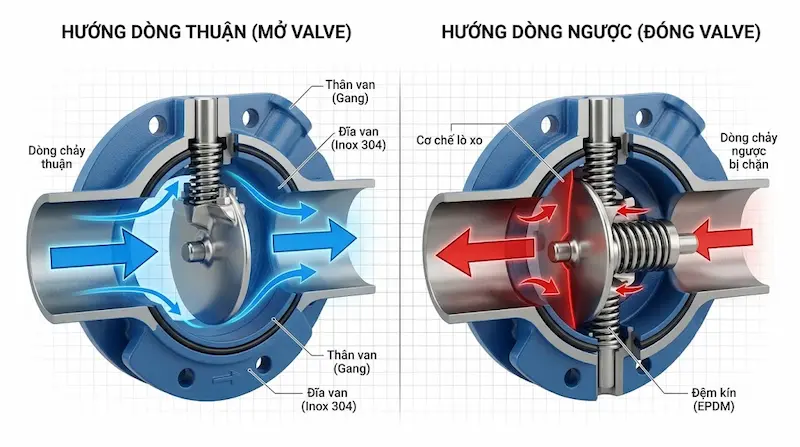

Nguyên lý hoạt động

Nguyên lý vận hành của thiết bị dựa trên sự chênh lệch áp suất một cách tự nhiên. Khi máy bơm vận hành, áp lực dòng chảy tạo ra lực đẩy lên đĩa van, thắng được lực phản hồi của lò xo (nếu có) hoặc trọng lực, khiến đĩa van mở ra hoàn toàn. Lúc này, lưu chất đi qua van với trở lực cực nhỏ, đảm bảo hiệu suất truyền tải tối đa.

Ngay khi máy bơm dừng lại, áp suất dòng chảy thuận giảm đột ngột hoặc biến mất. Tại thời điểm này, áp lực từ dòng chảy ngược hoặc phản lực lò xo sẽ lập tức đẩy đĩa van về vị trí đóng ban đầu. Nhờ thiết kế khớp nối trục linh hoạt, đĩa van khép kín khít vào gioăng làm kín, ngăn chặn dòng hồi lưu quay lại máy bơm. Quá trình này diễn ra chỉ trong tích tắc, loại bỏ hiệu quả xung lực va đập thủy lực mà không cần sử dụng đến hệ thống điều khiển điện năng phức tạp.

Phân loại van bướm 1 chiều

Việc phân loại được dựa trên cấu trúc, vật liệu và môi trường sử dụng để đảm bảo độ tương thích cao nhất với yêu cầu dự án.

• Theo kết cấu: Gồm các dạng như Single Disc (đĩa đơn), Dual Plate (đĩa đôi), Wafer (dạng kẹp), Lug (dạng tai) hoặc Flange (dạng mặt bích). Mỗi kết cấu phục vụ cho những chuẩn kết nối và vị trí lắp đặt cụ thể trong nhà máy.

• Theo vật liệu: Gang dẻo là lựa chọn kinh tế cho nước sạch; Inox 304/316 là "vua" trong môi trường hóa chất, thực phẩm nhờ khả năng chống ăn mòn; Thép hoặc nhựa PVC được dùng cho các hệ thống đặc thù có tính chất axit hoặc kiềm.

• Theo môi trường: Phân loại theo khả năng chịu nhiệt và áp lực như dùng cho hơi nóng, dầu, khí nén hoặc hệ thống thủy điện với yêu cầu nghiêm ngặt về độ bền cơ học.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van bướm, các kỹ sư cần đối chiếu bảng thông số kỹ thuật để đảm bảo thiết bị hoạt động chính xác trong khung vận hành của hệ thống:

• Dải kích thước: Phổ biến từ DN50 đến DN1200, đáp ứng mọi quy mô từ dân dụng đến công nghiệp nặng.

• Áp suất làm việc: Tương thích với các tiêu chuẩn PN10, PN16, PN25 hoặc Class 150/300 (ANSI).

• Tiêu chuẩn kết nối: Mặt bích chuẩn JIS, DIN, BS, ASME đảm bảo việc lắp đặt dễ dàng, không gây rò rỉ.

• Nhiệt độ vận hành: Tùy thuộc vào loại gioăng, van có thể chịu được nhiệt độ từ -10°C đến hơn 200°C.

So sánh van bướm với các loại van khác

Việc hiểu rõ ưu thế của thiết bị so với các dòng van truyền thống sẽ giúp tối ưu hóa ngân sách và hiệu quả vận hành.

Rõ ràng, với các hệ thống đường ống lớn, van bướm chiếm ưu thế tuyệt đối nhờ thiết kế tinh gọn và hiệu suất dòng chảy vượt trội.

Tại sao nên dùng van bướm?

Việc lắp đặt thiết bị này mang lại lợi ích kinh tế và kỹ thuật lâu dài. Khả năng giảm thiểu va đập nước giúp bảo vệ an toàn cho máy bơm và các mối nối, hạn chế tình trạng rò rỉ gây lãng phí tài nguyên. Thiết bị vận hành hoàn toàn tự động, giúp chủ đầu tư cắt giảm tối đa chi phí nhân công và năng lượng điện duy trì hệ thống. Một hệ thống được trang bị van 1 chiều chất lượng sẽ có tuổi thọ vận hành cao hơn, giảm tần suất bảo trì định kỳ, từ đó tối ưu hóa tổng chi phí sở hữu (TCO) cho doanh nghiệp.

Van bướm 1 chiều được sử dụng ở đâu?

Sự linh hoạt của thiết bị cho phép nó hiện diện trong hầu hết các lĩnh vực công nghiệp trọng yếu:

• Hệ thống cấp nước và xử lý nước: Ngăn dòng chảy ngược tại các trạm bơm cấp nước đô thị.

• Công nghiệp PCCC: Duy trì áp lực đường ống trong hệ thống vòi phun khẩn cấp.

• Hệ thống HVAC và Chiller: Kiểm soát lưu lượng tuần hoàn trong các tòa nhà cao tầng.

• Sản xuất công nghiệp: Ứng dụng trong nhà máy hóa chất, thủy điện và dầu khí.

Khi nào nên sử dụng?

Bạn cần cân nhắc lắp đặt ngay khi:

• Hệ thống có sử dụng máy bơm với công suất lớn.

• Đường ống có đường kính lớn, nơi các loại van khác tỏ ra quá cồng kềnh hoặc nặng nề.

• Yêu cầu hệ thống phải tự vận hành mà không cần nguồn điện bổ trợ.

• Hệ thống có rủi ro cao về hiện tượng dòng chảy ngược gây sốc áp.

Những sai lầm thường gặp

Để tránh những rủi ro vận hành, cần đặc biệt lưu ý:

• Lắp đặt sai chiều: Mỗi van đều có mũi tên chỉ hướng lưu chất; lắp ngược đồng nghĩa với việc chặn hoàn toàn dòng chảy.

• Sai vật liệu: Sử dụng vật liệu không tương thích với lưu chất (ví dụ: dùng van gang cho môi trường hóa chất) sẽ dẫn đến ăn mòn nhanh chóng.

• Không kiểm tra áp lực: Vận hành van quá áp định mức sẽ gây phá hủy đĩa van và gioăng làm kín.

Cách chọn van bướm phù hợp

Một quy trình lựa chọn bài bản cần tuân thủ checklist:

1. Lưu chất: Xác định nước, hóa chất hay hơi nóng.

2. Áp suất & Nhiệt độ: Chọn thiết bị chịu tải phù hợp.

3. Kích thước DN: Phải khớp tuyệt đối với đường ống.

4. Tiêu chuẩn mặt bích: Đảm bảo tương thích với chuẩn kết nối hiện tại.

5. Thương hiệu: Ưu tiên các dòng van có chứng chỉ chất lượng rõ ràng.

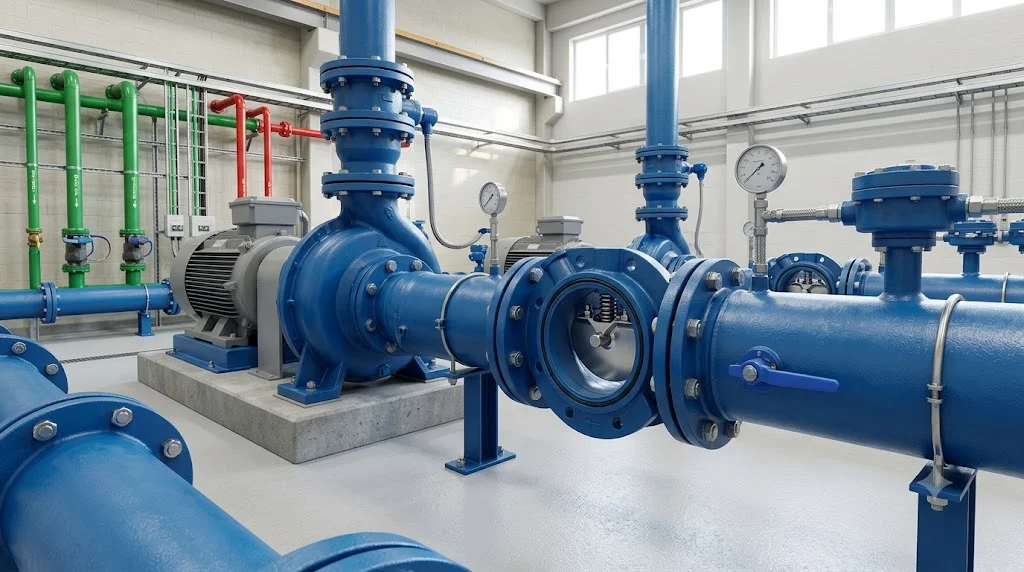

Hướng dẫn lắp đặt

Quy trình lắp đặt chuyên nghiệp gồm:

1. Làm sạch lòng ống, loại bỏ vật cản.

2. Kiểm tra hướng mũi tên trên thân van khớp với hướng dòng chảy.

3. Đặt van vào giữa hai mặt bích, chèn gioăng đệm.

4. Siết bulong theo thứ tự đối xứng để tạo lực ép đều.

5. Kiểm tra áp lực thực tế trước khi đưa vào vận hành chính thức.

Bảo trì và kiểm tra định kỳ

Để thiết bị bền bỉ, cần kiểm tra định kỳ 6 tháng một lần:

• Kiểm tra độ kín khít của gioăng; thay thế nếu có dấu hiệu lão hóa, cứng hóa.

• Kiểm tra lò xo phản hồi: Nếu van đóng chậm hoặc không kín, khả năng cao lò xo đã bị yếu.

• Vệ sinh lòng van: Loại bỏ cặn bẩn, rỉ sét bám trên đĩa van và trục.

• Quan sát tiếng ồn bất thường để phát hiện sớm các hư hại về cơ khí.

FAQ

Van bướm 1 chiều khác gì van bướm tay gạt?

Khác biệt chính là cơ chế điều khiển: van tay gạt cần người dùng can thiệp thủ công, trong khi van 1 chiều tự động đóng mở dựa trên áp lực.

Van bướm có cần điện không?

Hoàn toàn không, đây là thiết bị cơ học thuần túy, vận hành dựa trên vật lý dòng chảy.

Có thể lắp theo phương đứng không?

Có thể, nhưng cần lưu ý hướng dòng chảy từ dưới lên để tận dụng trọng lực hỗ trợ đóng van.

Van inox có cần thiết cho nước sạch không?

Inox 304 giúp đảm bảo vệ sinh nguồn nước tốt hơn, tránh gỉ sét trong thời gian dài sử dụng.

Bao lâu nên bảo trì một lần?

Định kỳ 6 tháng hoặc theo khuyến cáo của nhà sản xuất tùy vào môi trường vận hành.

Kết luận

Việc trang bị van bướm 1 chiều không chỉ là một yêu cầu kỹ thuật mà còn là khoản đầu tư thông minh để bảo vệ toàn bộ tài sản hạ tầng của bạn. Với ưu điểm nhỏ gọn, tự động hóa cao và độ bền ấn tượng, đây thực sự là lựa chọn "vàng" cho mọi hệ thống công nghiệp.
