Ball Valve Hose: Giải Pháp Kết Nối Nhanh Cho Hệ Thống Ống Mềm Công Nghiệp
Trong các hệ thống cấp nước, khí nén hoặc dẫn dầu, việc kết nối van với ống mềm (hose) cần đảm bảo độ kín tuyệt đối, khả năng chịu áp lực cao và sự thuận tiện trong thao tác tháo lắp. Khi vận hành những hệ thống đòi hỏi tính linh hoạt, nếu lựa chọn sai loại van hoặc đầu nối không tương thích, hệ thống sẽ ngay lập tức đối mặt với các nguy cơ rò rỉ, sụt giảm áp suất, thậm chí gây mất an toàn lao động nghiêm trọng. Ball valve hose chính là lời giải chuyên dụng cho bài toán này. Đây không chỉ là thiết bị kiểm soát dòng chảy thông thường, mà còn là mắt xích quan trọng giúp kết nối nhanh và an toàn với các loại ống mềm trong vô số ứng dụng công nghiệp hiện đại.
Ball valve hose là gì?
Ball valve hose là van bi được thiết kế với đầu nối phù hợp cho ống mềm (hose), giúp đóng mở dòng chảy nhanh, đảm bảo kết nối chắc chắn và hạn chế rò rỉ trong các hệ thống dẫn chất lỏng hoặc khí.
Khác với các dòng van bi mặt bích hay nối ren thông thường, van bi hose được tích hợp sẵn các đầu nối đặc thù như dạng đuôi chuột (hose barb) hoặc khớp nối nhanh, cho phép gắn trực tiếp ống mềm vào van mà không cần các phụ kiện trung gian phức tạp. Vai trò của thiết bị này cực kỳ quan trọng trong các môi trường cần sự linh động cao, giúp người vận hành có thể điều tiết dòng chảy ngay tại điểm cuối của ống mềm một cách chủ động. Sự kết hợp giữa khả năng đóng ngắt 90 độ của van bi và tính tiện dụng của đầu nối ống mềm giúp thiết bị này trở thành tiêu chuẩn trong các nhà máy sản xuất tự động và hệ thống thiết bị di động.

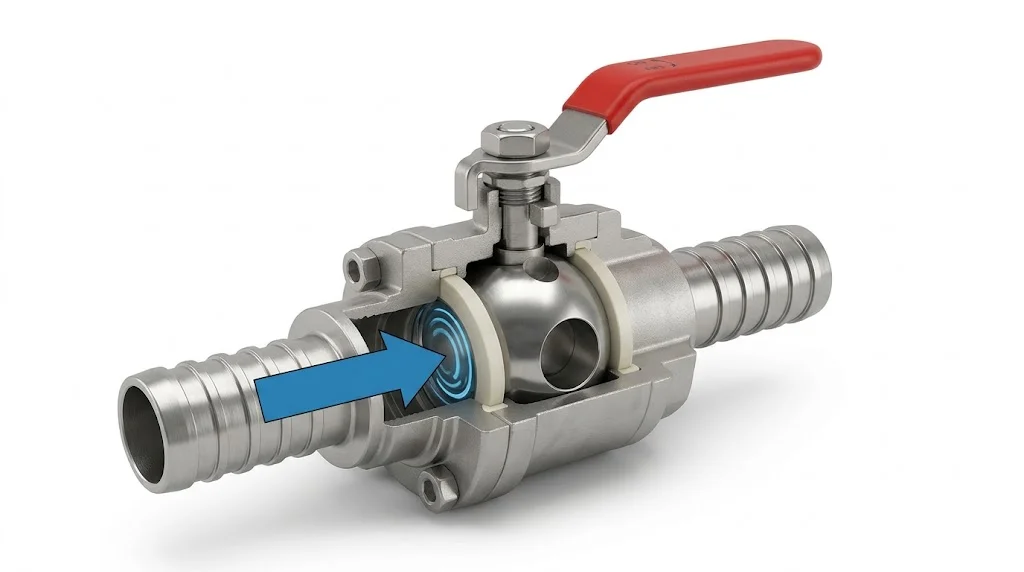

Cấu tạo của van bi hose
Sự kết hợp giữa cơ cấu van bi và đầu nối ống mềm đòi hỏi sự chính xác cao trong chế tạo để đảm bảo hiệu suất làm kín.
Mỗi bộ phận được thiết kế để chịu được tần suất đóng mở liên tục. Đặc biệt, phần đầu nối hose barb được gia công với các gờ nổi để khi kết hợp với đai kẹp (hose clamp), ống mềm sẽ được giữ chặt, ngăn chặn hoàn toàn hiện tượng tụt ống do áp suất cao.

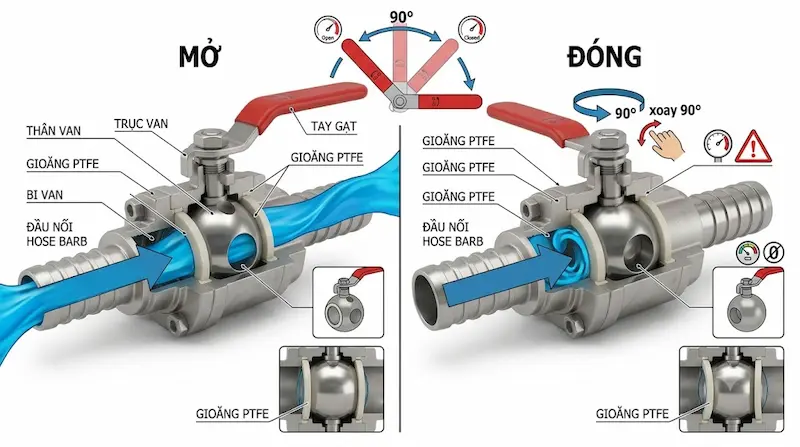

Nguyên lý hoạt động
Nguyên lý của van bi hose dựa trên cơ cấu xoay trục truyền thống nhưng tối ưu cho việc lắp đặt ống mềm. Khi người dùng xoay tay gạt một góc 90°, bi van bên trong sẽ xoay theo, đưa lỗ xuyên tâm thẳng hàng với lòng ống, cho phép lưu chất đi qua với lưu lượng tối đa. Thiết kế này tạo ra một "đường đi" thông suốt, giúp giảm thiểu tối đa tổn thất áp suất – điều thường xảy ra ở các loại van cầu hay van tiết lưu thông thường. Khi xoay tay gạt ngược lại, bi van chắn ngang lòng ống, cắt đứt hoàn toàn dòng chảy. Việc sử dụng gioăng PTFE cao cấp giúp tạo độ kín khít tuyệt đối, ngay cả trong môi trường áp suất cao, đảm bảo lưu chất không thể rò rỉ ra ngoài tại các điểm kết nối.
Phân loại ball valve hose
Để đáp ứng nhu cầu đa dạng từ dân dụng đến công nghiệp, thiết bị này được phân loại dựa trên vật liệu và kiểu kết nối:
Theo vật liệu:
Đồng: Phổ biến, giá thành hợp lý, phù hợp với hệ thống nước sạch và khí nén thông thường.
Inox 304/316: Khả năng chống gỉ sét, ăn mòn cực tốt, lựa chọn hàng đầu cho hóa chất, dược phẩm, thực phẩm.
Nhựa PVC: Thường dùng cho các hệ thống cấp nước tưới tiêu hoặc hóa chất nhẹ, chi phí thấp.
Theo kiểu kết nối:
Hose barb: Đầu đuôi chuột truyền thống, dùng đai kẹp để cố định.
Threaded hose: Kết nối ren cho ống có đầu ren sẵn.
Quick coupling: Khớp nối nhanh, cho phép tháo lắp trong vài giây mà không cần dụng cụ.
Theo kích thước: Phổ biến từ 1/4" đến 2", phù hợp với các tiêu chuẩn ống mềm công nghiệp hiện nay.
Thông số kỹ thuật cần quan tâm
Khi lựa chọn van bi hose, việc đối chiếu các thông số kỹ thuật là bắt buộc để đảm bảo an toàn cho hệ thống:
Việc bỏ qua các thông số này, đặc biệt là áp suất định mức, có thể dẫn đến hậu quả nghiêm trọng như vỡ van hoặc nổ ống mềm, gây thiệt hại lớn về tài sản và nguy hiểm cho người vận hành.
So sánh ball valve hose với ball valve thông thường
Sự khác biệt về mục đích sử dụng dẫn đến những ưu thế riêng biệt cho dòng van chuyên dụng:
Dòng van này mang lại sự chủ động. Nếu hệ thống của bạn yêu cầu bảo trì định kỳ hoặc phải di chuyển thiết bị liên tục, sử dụng van bi hose là phương án kinh tế và hiệu quả hơn hẳn việc lắp đặt các hệ thống van truyền thống vốn đòi hỏi nhiều công đoạn đấu nối.
Tại sao nên sử dụng van bi hose?
Sử dụng van bi hose mang lại những lợi ích thiết thực: thứ nhất là tiết kiệm thời gian lắp đặt, giúp tối ưu hóa tiến độ thi công. Thứ hai, việc tích hợp đầu nối hose barb giúp giảm thiểu số lượng khớp nối, từ đó trực tiếp giảm các điểm rò rỉ tiềm ẩn. Đối với các hệ thống thường xuyên rung lắc hoặc cần tháo lắp để vệ sinh, thiết bị này cung cấp độ bền cơ học cao, chịu được áp lực dòng chảy ổn định mà không bị suy giảm hiệu suất theo thời gian. Đây là khoản đầu tư thông minh nhằm bảo vệ các thiết bị máy móc đắt tiền phía sau khỏi các sự cố liên quan đến áp suất và rò rỉ lưu chất.
Ball valve hose được sử dụng ở đâu?
Dòng van này là lựa chọn không thể thiếu trong nhiều lĩnh vực:
Hệ thống khí nén: Phân phối khí đến các thiết bị cầm tay, máy mài, máy phun sơn.
Máy nén khí & Thiết bị tưới: Dễ dàng tháo lắp vòi tưới, đảm bảo lưu lượng ổn định.
Công nghiệp hóa chất & Dược phẩm: Sử dụng chất liệu Inox để đảm bảo an toàn vệ sinh và chống ăn mòn.
Hệ thống làm mát & Dầu khí: Kết nối các đường ống dẫn lưu chất tuần hoàn trong nhà máy.
Phòng thí nghiệm: Kiểm soát chính xác các dòng chất lỏng cần độ tinh khiết cao.
Khi nào nên sử dụng?
Bạn nên sử dụng dòng van này nếu hệ thống đang vận hành có các đặc điểm:
Sử dụng ống mềm là chính thay vì ống thép cố định.
Thiết bị cần được di chuyển hoặc tháo lắp thường xuyên.
Không gian vận hành hẹp, khó thao tác với các phụ kiện ren thông thường.
Yêu cầu tốc độ đóng ngắt dòng chảy nhanh chóng để bảo vệ thiết bị.
Những sai lầm thường gặp
Chọn sai kích thước ống: Dùng van có đầu hose barb quá nhỏ hoặc quá lớn so với lòng ống mềm gây khó khăn khi lắp hoặc rò rỉ.
Bỏ qua đai kẹp: Không sử dụng đai kẹp chất lượng cao, dẫn đến ống bị tuột khi áp suất trong ống tăng đột ngột.
Chọn sai vật liệu: Sử dụng van đồng trong môi trường có tính axit mạnh sẽ gây hỏng hóc sau thời gian ngắn.
Siết ren không đúng: Quấn băng tan không đủ hoặc quá mức làm nứt thân van.

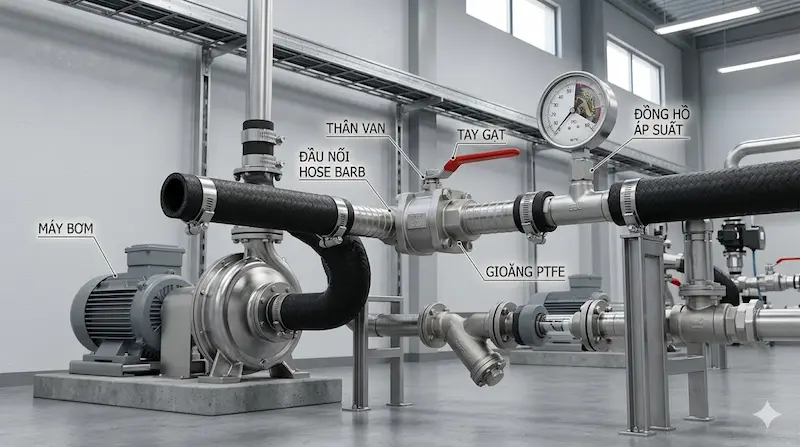

Cách chọn ball valve hose phù hợp
Một quy trình lựa chọn chuyên nghiệp cần đảm bảo các tiêu chí sau:
Lưu chất: Xác định nước, dầu, khí nén hay hóa chất.
Kích thước ống: Đo chính xác đường kính trong (ID) của ống mềm.
Áp suất làm việc: Chọn van có mức áp chịu tải cao hơn ít nhất 20% so với áp suất hệ thống.
Chất liệu: Chọn inox cho môi trường khắc nghiệt, đồng cho môi trường thông thường.
Thương hiệu: Ưu tiên các nhà cung cấp có chứng chỉ chất lượng rõ ràng.
Hướng dẫn lắp đặt
Chuẩn bị: Chọn ống mềm có cùng kích thước với đầu barb của van.
Kết nối: Luồn đai kẹp vào ống trước, sau đó đẩy sâu ống vào đầu hose barb.
Cố định: Di chuyển đai kẹp vào vị trí giữa các gờ của đầu barb và siết chặt.
Kiểm tra: Sau khi lắp, cần chạy thử hệ thống ở áp suất thấp để đảm bảo không có vết rò rỉ tại điểm kết nối.
Bảo trì định kỳ
Kiểm tra ngoại quan: Theo dõi xem có hiện tượng rạn nứt hay rỉ sét trên thân van không.
Kiểm tra gioăng: Nếu van bị rò rỉ tại trục xoay, cần thay thế gioăng PTFE ngay lập tức.
Vệ sinh: Làm sạch cặn bẩn trong lòng ống và đầu nối để đảm bảo lưu lượng không bị cản trở.
Đai kẹp: Kiểm tra độ chặt của đai kẹp sau một thời gian vận hành do sự giãn nở của ống mềm.
FAQ
Ball valve hose khác gì ball valve thông thường?
Khác biệt lớn nhất là đầu nối; van bi hose có sẵn đầu hose barb để kết nối ống mềm, trong khi van thông thường cần lắp thêm đầu nối ren ngoài.
Van bi hose có dùng cho khí nén được không?
Hoàn toàn có thể. Tuy nhiên cần đảm bảo ống mềm sử dụng là loại chuyên dụng chịu áp suất khí nén.
Nên chọn inox hay đồng?
Inox bền và chịu hóa chất tốt hơn, phù hợp cho môi trường công nghiệp nặng; đồng phù hợp cho nước và khí nén sạch với giá rẻ hơn.
Có thể dùng cho nước nóng không?
Có, nhưng phải đảm bảo gioăng PTFE và ống mềm chịu được ngưỡng nhiệt độ của nước.
Bao lâu nên bảo trì một lần?
Định kỳ 3–6 tháng tùy thuộc vào tần suất sử dụng và tính chất khắc nghiệt của lưu chất.
Kết luận
Việc lựa chọn và sử dụng đúng loại ball valve hose không chỉ giúp hệ thống vận hành trơn tru mà còn giảm thiểu rủi ro bảo trì, tiết kiệm chi phí vận hành lâu dài cho doanh nghiệp. Một kết nối chắc chắn, đóng mở nhanh và khả năng tương thích cao chính là giá trị cốt lõi mà dòng van này mang lại.
