Ball Valve Class 150: Hướng Dẫn Chọn Lựa và Ứng Dụng Chuẩn Kỹ Thuật

Trong hệ thống đường ống công nghiệp hiện đại, việc lựa chọn loại van phù hợp không chỉ quyết định đến hiệu suất vận hành mà còn là yếu tố sống còn để đảm bảo an toàn cho toàn bộ hệ thống. Trong đó, van bi class 150 là một trong những dòng thiết bị được sử dụng phổ biến nhất nhờ tính linh hoạt và hiệu quả kinh tế.

Tuy nhiên, không ít kỹ sư và bộ phận thu mua vẫn gặp khó khăn trong việc nắm bắt bản chất thực sự của các thông số kỹ thuật. Nhiều câu hỏi thường trực như: Ball valve class 150 thực chất có nghĩa là gì? Khả năng chịu áp suất của nó ra sao trong điều kiện nhiệt độ biến thiên? Tại sao loại van này lại khác biệt hoàn toàn so với chuẩn Class 300 hay PN16?

Sự thiếu hụt kiến thức chuyên sâu về cấp áp suất (pressure rating) thường dẫn đến những sai lầm nghiêm trọng trong thiết kế, gây ra tình trạng rò rỉ, giảm tuổi thọ thiết bị, hoặc tệ hơn là các sự cố nổ đường ống. Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia về van bi class 150, giúp bạn hiểu rõ bản chất kỹ thuật, cách vận hành tối ưu và ứng dụng thực tế để đưa ra quyết định mua hàng chính xác ngay từ đầu.

Ball Valve Class 150 là gì?

Ball valve class 150 (van bi Class 150) là dòng van công nghiệp sử dụng một viên bi rỗng bên trong để kiểm soát dòng chảy. Điểm mấu chốt mà người dùng cần phân biệt rõ ràng chính là thuật ngữ "Class 150". Đây không phải là kích thước hình học của van, mà là cấp áp suất được quy định theo tiêu chuẩn quốc tế ANSI/ASME (American National Standards Institute).

Hiểu một cách đơn giản, Class 150 là chỉ số định nghĩa khả năng chịu áp suất của van dựa trên nhiệt độ môi trường. Ở điều kiện tiêu chuẩn, van được thiết kế để chịu được áp suất danh định khoảng 150 psi. Tuy nhiên, khả năng này sẽ giảm dần khi nhiệt độ của lưu chất bên trong ống tăng lên. Chính vì đặc tính này, van bi class 150 thường được ưu tiên sử dụng trong các hệ thống có mức áp lực từ thấp đến trung bình, nơi mà điều kiện vận hành không quá khắc nghiệt nhưng vẫn đòi hỏi độ bền và tính ổn định cao. Đây là thiết bị "quốc dân" trong các ngành công nghiệp phụ trợ, hạ tầng nước và HVAC.

Nguyên lý hoạt động của ball valve

Nguyên lý vận hành của van bi class 150 dựa trên cơ chế xoay của viên bi rỗng có lỗ xuyên tâm. Khi tay gạt (hoặc bộ phận điều khiển) xoay một góc 90 độ, viên bi sẽ xoay theo, đưa lỗ thông qua trùng khớp với hướng dòng chảy, từ đó cho phép chất lỏng hoặc khí lưu thông dễ dàng. Ngược lại, khi xoay về vị trí ban đầu, viên bi sẽ chặn kín đường ống, ngăn không cho lưu chất đi qua.

Ưu điểm nổi bật của loại van này bao gồm:

• Đóng mở cực nhanh: Chỉ cần một thao tác gạt 90 độ, giúp kiểm soát dòng chảy tức thì.

• Độ kín khít tuyệt đối: Nhờ cấu trúc gioăng làm kín (seat) ôm sát bề mặt bi, van hầu như không bị rò rỉ khi đóng.

• Ít bảo trì: Thiết kế đơn giản, ít chi tiết chuyển động phức tạp giúp van có tuổi thọ cao và giảm thiểu chi phí vận hành lâu dài cho doanh nghiệp.

Phân loại ball valve Class 150

Để đáp ứng đa dạng yêu cầu của các hệ thống công nghiệp, van bi class 150 được sản xuất với nhiều biến thể khác nhau. Việc hiểu rõ các phân loại này giúp kỹ sư tối ưu hóa chi phí và hiệu suất:

• Kết cấu thân van:

  • 1PC (1 mảnh): Thân đúc liền khối, tiết kiệm nhưng khó bảo trì.

  • 2PC (2 mảnh): Phổ biến nhất, dễ lắp đặt và sửa chữa khi cần thiết.

  • 3PC (3 mảnh): Thiết kế cho phép tháo rời phần thân giữa mà không cần tháo toàn bộ đường ống, cực kỳ thuận tiện cho các môi trường cần vệ sinh định kỳ.

• Đường kính lỗ bi:

  • Full bore (Toàn phần): Lỗ bi bằng đường kính ống, giảm thiểu tối đa tổn thất áp suất.

  • Reduced bore (Rút gọn): Lỗ bi nhỏ hơn đường kính ống, dùng cho các ứng dụng không yêu cầu lưu lượng quá lớn.

• Vật liệu và vận hành: Thân van thường được làm từ Inox 304, 316 hoặc thép carbon (WCB). Tùy vào yêu cầu tự động hóa, van có thể tích hợp tay gạt thủ công, bộ truyền động khí nén hoặc động cơ điện.

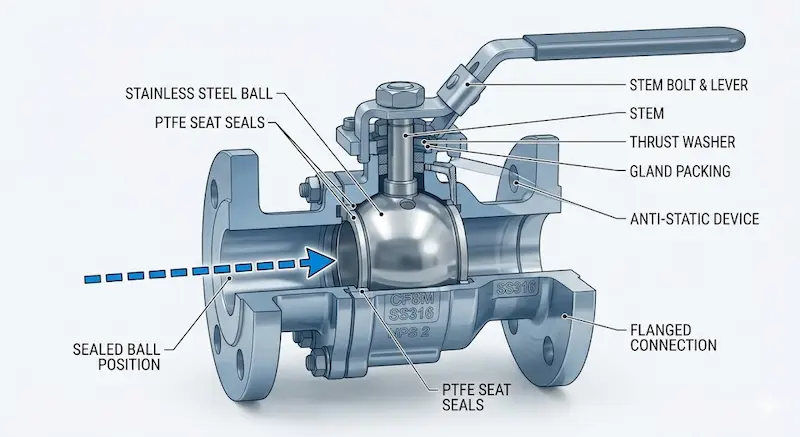

Thông số kỹ thuật quan trọng

Khi lựa chọn van bi class 150, bạn cần đặc biệt chú ý đến các thông số kỹ thuật được quy định nghiêm ngặt theo tiêu chuẩn ANSI B16.34:

• Áp suất định danh: Class 150 (tương đương khoảng 10-16 bar tùy vật liệu và nhiệt độ).

• Dải nhiệt độ: Thông thường từ -29°C đến khoảng 200°C. Lưu ý rằng vật liệu gioăng (PTFE/Teflon) đóng vai trò quyết định đến giới hạn nhiệt độ thực tế.

• Kích thước: Đa dạng từ 1/2” đến 12” hoặc hơn tùy vào nhu cầu cụ thể của đường ống.

• Vật liệu cấu tạo: SS304/SS316 chống ăn mòn hóa học, hoặc WCB cho các hệ thống dầu khí, hơi nóng nhẹ.

Điểm quan trọng nhất mà các chuyên gia luôn nhắc nhở: khả năng chịu áp suất của van tỷ lệ nghịch với nhiệt độ. Khi nhiệt độ môi trường hoặc lưu chất vượt quá ngưỡng cho phép, áp suất làm việc tối đa (Working Pressure) của ball valve class 150 sẽ bị suy giảm đáng kể.

So sánh Class 150 vs Class 300

Sự khác biệt lớn nhất giữa Class 150 và Class 300 nằm ở khả năng chịu áp lực và độ dày thành vỏ.

Việc chọn sai Class không chỉ gây lãng phí ngân sách mà còn dẫn đến nguy cơ mất an toàn. Nếu bạn sử dụng van Class 150 cho hệ thống đòi hỏi áp suất của Class 300, thân van có thể bị biến dạng hoặc nứt vỡ dưới áp lực cao, gây hậu quả khó lường.

Tại sao chọn Class 150?

Dù không phải là dòng van chịu áp lực lớn nhất, van bi class 150 vẫn là sự lựa chọn hàng đầu nhờ các lý do sau:

• Chi phí hiệu quả: Đây là dòng van có giá thành cạnh tranh nhất trong phân khúc công nghiệp.

• Phổ biến toàn cầu: Dễ dàng tìm kiếm phụ tùng thay thế và tương thích với hầu hết các thiết bị khác trong hệ thống.

• Độ tin cậy cao: Đã được kiểm chứng qua hàng thập kỷ trong các hệ thống cấp nước đô thị, hệ thống PCCC và điều hòa không khí (HVAC).

Khi nào nên dùng ball valve class 150?

Van bi class 150 được thiết kế để vận hành tốt nhất trong các môi trường áp suất thấp đến trung bình:

• Hệ thống cấp thoát nước: Đảm bảo lưu lượng ổn định và độ bền cao.

• Hệ thống HVAC: Điều khiển dòng nước nóng/lạnh trong các tòa nhà, nhà máy.

• Công nghiệp hóa chất: Với phiên bản Inox 316, van chịu được môi trường ăn mòn nhẹ.

• Hệ thống xử lý nước thải: Chịu được các tạp chất và áp suất vận hành thông thường.

Ngược lại, bạn nên tránh sử dụng dòng van này cho: hơi nước áp suất cao (high-pressure steam), các hệ thống dầu khí có áp lực cực lớn hoặc các quy trình sản xuất có nhiệt độ làm việc vượt quá 250°C.

Sai lầm thường gặp khi chọn van

Nhiều khách hàng khi mua hàng thường mắc phải những "bẫy" tư duy khiến hệ thống vận hành không hiệu quả:

1. Nhầm lẫn Class với Kích thước: Nghĩ rằng Class 150 là kích thước van (ví dụ 150mm), dẫn đến mua sai thông số kỹ thuật nghiêm trọng.

2. Bỏ qua biểu đồ nhiệt độ - áp suất: Chỉ nhìn vào con số 150 mà quên mất áp suất sẽ giảm mạnh khi nhiệt độ tăng.

3. Chọn sai vật liệu: Sử dụng van thép carbon cho môi trường ăn mòn, hoặc ngược lại, dùng Inox cho môi trường không cần thiết gây lãng phí ngân sách.

4. Bỏ qua tiêu chuẩn ANSI/ASME: Mua các loại van không rõ nguồn gốc, không đạt tiêu chuẩn kỹ thuật dẫn đến rủi ro trong vận hành.

Cách chọn ball valve class 150 đúng kỹ thuật

Để đảm bảo hệ thống vận hành ổn định, hãy áp dụng checklist dưới đây trước khi quyết định mua hàng:

1. Xác định áp suất làm việc thực tế: Tính toán áp suất tối đa của lưu chất trong hệ thống.

2. Đo lường nhiệt độ vận hành: Kiểm tra xem nhiệt độ có nằm trong dải chịu đựng của gioăng và thân van hay không.

3. Chọn vật liệu thân van: SS304/SS316 cho môi trường ăn mòn, WCB cho hệ thống áp lực ổn định.

4. Lựa chọn kiểu kết nối: Ren (cho kích thước nhỏ) hoặc Bích (cho kích thước lớn, yêu cầu độ bền cao).

5. Kiểm tra chứng chỉ: Đảm bảo thiết bị tuân thủ các tiêu chuẩn ANSI/ASME và các tiêu chuẩn kiểm định chất lượng (CO/CQ).

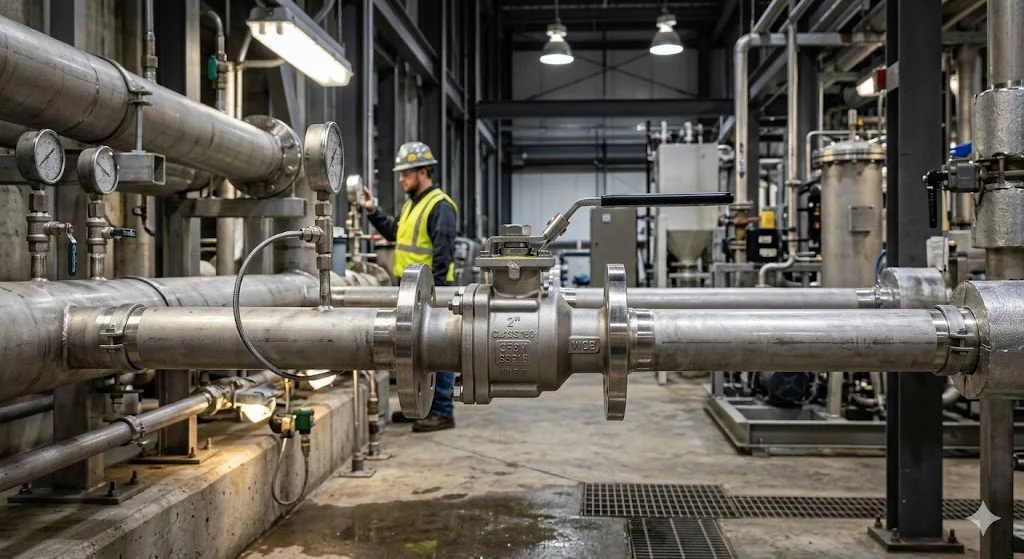

Lưu ý quan trọng khi sử dụng

Để kéo dài tuổi thọ của van bi class 150, hãy lưu ý:

• Tuân thủ áp suất thiết kế: Tuyệt đối không vận hành vượt quá thông số kỹ thuật của nhà sản xuất.

• Kiểm tra gioăng định kỳ: Đây là bộ phận dễ bị mài mòn nhất, cần kiểm tra 6-12 tháng/lần.

• Vận hành đúng cách: Chỉ nên xoay van ở góc 0–90°. Không nên dùng van bi để điều tiết lưu lượng (mở lửng) vì sẽ gây xói mòn viên bi.

• Tránh môi trường ăn mòn ngoài: Nếu lắp đặt ngoài trời, hãy cân nhắc lớp sơn bảo vệ để tránh rỉ sét thân van.

FAQ: Giải đáp thắc mắc về van bi Class 150

1. Ball valve class 150 chịu được áp suất bao nhiêu?

Khoảng 150 psi (tương đương ~10.3 bar) ở điều kiện nhiệt độ thường, con số này sẽ giảm dần khi nhiệt độ lưu chất tăng lên theo biểu đồ áp suất-nhiệt độ của nhà sản xuất.

2. Class 150 có phải là kích thước van không?

Không. Class 150 là cấp áp suất theo tiêu chuẩn ANSI, hoàn toàn độc lập với kích thước đường kính (DN) của van.

3. Có thể dùng class 150 cho hơi không?

Chỉ có thể dùng cho hơi áp thấp và nhiệt độ thấp. Tuyệt đối không dùng cho hệ thống hơi nóng áp suất cao vì dễ gây hỏng gioăng và rò rỉ.

4. Class 150 và PN16 có giống nhau không?

Chúng gần như tương đương về khả năng chịu áp lực nhưng khác nhau về tiêu chuẩn thiết kế (ANSI của Mỹ vs DIN của Đức/Châu Âu). Cần kiểm tra kỹ tiêu chuẩn mặt bích để đảm bảo lắp đặt vừa khớp.

Kết luận

Ball valve class 150 là giải pháp kỹ thuật tối ưu cho các hệ thống đường ống áp suất thấp đến trung bình, đặc biệt phổ biến trong ngành HVAC, cấp nước và xử lý chất lỏng. Việc thấu hiểu các thông số kỹ thuật như áp suất định danh, vật liệu và điều kiện nhiệt độ sẽ giúp bạn đưa ra lựa chọn sáng suốt, đảm bảo hệ thống vận hành trơn tru và an toàn.

Chọn đúng thiết bị không chỉ giúp tránh khỏi những sự cố dừng máy ngoài ý muốn mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và thay thế trong dài hạn.
