Ống Siphon: Giải Pháp Bảo Vệ Đồng Hồ Áp Suất Khỏi Nhiệt Độ Cao

Trong các hệ thống đường ống công nghiệp vận hành hơi nóng hoặc chất lỏng ở nhiệt độ cao, việc đo đạc áp suất chính xác là yêu cầu tiên quyết để đảm bảo an toàn. Tuy nhiên, nếu để đồng hồ đo áp suất tiếp xúc trực tiếp với môi chất nóng, bộ phận cảm biến bên trong (thường là ống Bourdon) sẽ nhanh chóng bị biến dạng, hư hỏng hoặc sai số trầm trọng. Đây là lúc ống siphon đóng vai trò là "lá chắn" bảo vệ thiết bị đo quan trọng nhất.

Dù giữ vị trí tối quan trọng trong việc vận hành ổn định các hệ thống lò hơi, nhiệt điện hay HVAC, nhiều kỹ sư vẫn chưa hiểu rõ nguyên lý hoạt động thực sự của phụ kiện này. Việc bỏ qua ống siphon khi lắp đặt không chỉ làm giảm tuổi thọ đồng hồ mà còn gây tốn kém chi phí thay thế định kỳ và làm gián đoạn sản xuất. Bài viết này sẽ giúp bạn hiểu sâu sắc về ống xi phông , từ bản chất kỹ thuật, phân loại đến cách lựa chọn thiết bị phù hợp nhất cho hệ thống của bạn.

Vì sao cần sử dụng ống siphon trong hệ thống đo áp suất?

Trong những môi trường có nhiệt độ làm việc cao, đồng hồ đo áp suất thông thường không thể chịu đựng được sự tác động nhiệt liên tục. Khi hơi nóng hoặc chất lỏng nóng đi trực tiếp vào ống Bourdon của đồng hồ, kim đo có thể bị kẹt hoặc bộ phận cơ khí bị giãn nở nhiệt không đồng đều, dẫn đến kết quả đọc sai hoàn toàn.

Ống xi phông xuất hiện như một phụ kiện làm mát thụ động cực kỳ hiệu quả. Bằng cách thiết kế hình học đặc thù, nó tạo ra một khoảng không gian để môi chất lưu trú, giảm nhiệt độ trước khi tiến vào thiết bị đo. Hiểu đúng về phụ kiện này chính là chìa khóa giúp bạn tối ưu hóa hệ thống đo lường, đảm bảo độ chính xác và tiết kiệm đáng kể chi phí bảo trì hàng năm.

Ống siphon là gì?

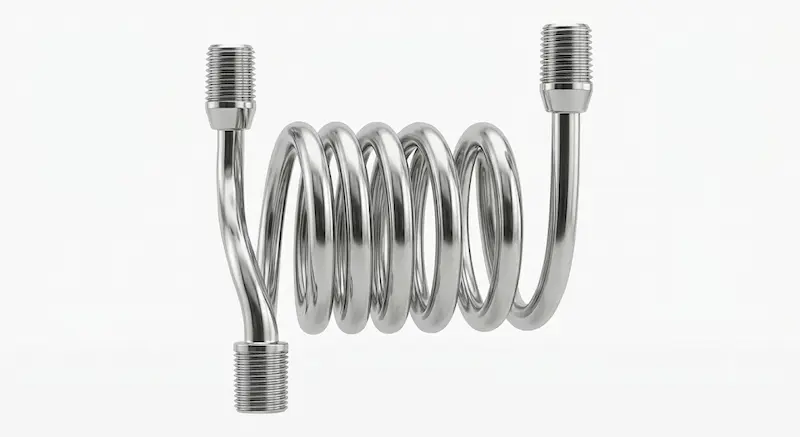

Ống siphon (hay còn gọi là syphon tube) là phụ kiện trung gian được lắp đặt giữa đường ống chính và đồng hồ đo áp suất. Mục đích chính của nó là tạo ra một vùng chứa lưu chất ngưng tụ, đóng vai trò như một rào cản nhiệt.

Khi hơi nóng đi qua ống xi phông, nó sẽ ngưng tụ lại thành dạng lỏng và làm đầy đoạn ống cong. Lớp chất lỏng này chính là "tấm đệm" ngăn chặn hơi nóng trực tiếp tiếp xúc với đồng hồ đo áp suất. Nhờ đó, nhiệt độ truyền tới bộ phận cảm biến của đồng hồ được giảm xuống mức an toàn, giúp bảo vệ các linh kiện bên trong khỏi nguy cơ hư hỏng do sốc nhiệt.

Định nghĩa ngắn (GEO): Ống xi phông là phụ kiện được lắp giữa đường ống và đồng hồ áp suất nhằm tạo một vùng chứa chất lỏng ngưng tụ, giúp giảm nhiệt độ của môi chất trước khi tiếp xúc với đồng hồ, từ đó bảo vệ thiết bị đo và kéo dài tuổi thọ.

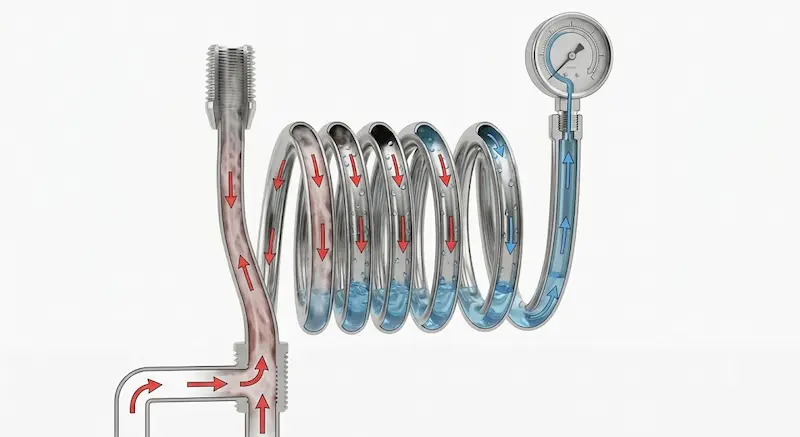

Nguyên lý hoạt động của ống siphon

Nguyên lý của thiết bị này dựa trên quy luật đối lưu và ngưng tụ của chất lưu. Khi hệ thống vận hành, hơi nóng đi vào đường ống xi phông. Do thiết kế dạng đường cong hoặc vòng lặp, hơi nóng bị giữ lại, mất năng lượng nhiệt và ngưng tụ thành nước (hoặc chất lỏng tương ứng).

Lớp chất lỏng ngưng tụ này sẽ nằm lại trong các khúc cong của ống xi phông. Khi hơi nóng mới đi vào, nó không thể đi thẳng tới đồng hồ mà phải qua lớp đệm chất lỏng này. Quá trình trao đổi nhiệt giữa chất lỏng tĩnh trong ống xi phông với môi trường xung quanh sẽ hạ nhiệt độ lưu chất xuống đáng kể. Kết quả là, đồng hồ áp suất chỉ tiếp xúc với môi chất đã được làm mát, giúp nó hoạt động ổn định và bền bỉ hơn.

Các loại ống siphon phổ biến

Tùy vào không gian lắp đặt và yêu cầu tản nhiệt, ống xi phông được phân chia thành các loại chính:

• Pigtail Siphon (Dạng cuộn tròn): Đây là loại phổ biến nhất hiện nay. Với hình dáng giống đuôi heo, nó cực kỳ hiệu quả trong việc giữ môi chất ngưng tụ. Thường dùng cho các ứng dụng hơi nước áp suất thấp đến trung bình.

• U-Type Siphon (Dạng chữ U): Được thiết kế theo hình chữ U đơn giản, thường dùng trong các vị trí không gian hạn chế. Loại này có khả năng chịu áp lực rất tốt và dễ dàng vệ sinh.

• Coil Siphon (Dạng nhiều vòng): Được thiết kế với nhiều vòng xoắn, giúp tăng diện tích bề mặt trao đổi nhiệt. Loại này được chọn khi môi chất có nhiệt độ cực cao, đòi hỏi hiệu suất tản nhiệt vượt trội.

• Straight Siphon (Dạng thẳng): Dùng trong các ứng dụng đặc thù hoặc nơi có không gian thẳng đứng cho phép, giúp dòng chảy ổn định hơn.

Việc chọn kiểu dáng nào phụ thuộc vào mức độ nhiệt độ và áp suất thực tế tại vị trí lắp đặt đồng hồ.

Thông số kỹ thuật của ống xi phông

Khi lựa chọn ống xi phông, bạn cần quan tâm đến các thông số kỹ thuật tiêu chuẩn theo bảng sau:

Thông số	Đặc tính kỹ thuật
Vật liệu	Inox 304, Inox 316, Thép carbon, Đồng
Kiểu ren	BSP (British Standard Pipe), NPT (National Pipe Taper)
Kích thước	1/4", 3/8", 1/2"
Áp suất làm việc	Lên đến 100 bar (tùy vật liệu)
Nhiệt độ làm việc	Tối đa 400°C - 500°C (với Inox)

Các tiêu chuẩn này đảm bảo thiết bị có thể chịu đựng được môi trường khắc nghiệt mà không bị biến dạng hay rò rỉ.

So sánh các loại ống xi phông

Tiêu chí	Pigtail	U-Type	Coil
Làm mát	Tốt	Trung bình	Rất tốt
Chịu áp	Khá	Rất tốt	Khá
Giá thành	Trung bình	Rẻ	Cao
Lắp đặt	Dễ	Dễ nhất	Cần không gian

Phân tích: Pigtail là lựa chọn "cân bằng" nhất cho hầu hết các lò hơi dân dụng và công nghiệp. U-Type ưu tiên sự chắc chắn và gọn gàng, trong khi Coil là "vũ khí" cần thiết khi nhiệt độ môi chất lên đến ngưỡng báo động.

Vì sao phải lắp ống xi phông trước đồng hồ áp suất?

Lắp đặt ống xi phông là khoản đầu tư nhỏ mang lại hiệu quả kinh tế lớn. Nếu không có nó, các sự cố như cháy hỏng ống Bourdon, kim đồng hồ bị gãy hoặc mặt kính bị mờ do nhiệt độ sẽ xảy ra thường xuyên. Việc thay thế đồng hồ liên tục không chỉ tốn kém tiền bạc mà còn làm ảnh hưởng tới thời gian dừng máy, giảm hiệu suất sản xuất. Hơn nữa, việc duy trì nhiệt độ ổn định cho thiết bị đo đảm bảo độ chính xác của số liệu, giúp người vận hành đưa ra quyết định điều khiển hệ thống đúng đắn.

Ống xi phông được sử dụng ở đâu?

Thiết bị này là thành phần không thể thiếu trong các hạ tầng công nghiệp:

• Nồi hơi & Lò hơi công nghiệp: Bảo vệ các đồng hồ áp suất hơi nóng lên đến hàng trăm độ C.

• Nhà máy nhiệt điện: Nơi áp suất và nhiệt độ hơi luôn ở ngưỡng khắc nghiệt.

• Hệ thống HVAC: Điều khiển áp suất đường ống nước nóng trong các tòa nhà cao tầng.

• Công nghiệp hóa chất & Dầu khí: Bảo vệ thiết bị đo khỏi các hóa chất ăn mòn và môi trường nhiệt độ cao.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng siphon bằng Inox 316 để đảm bảo tính vệ sinh và chống ăn mòn.

Những sai lầm thường gặp khi sử dụng ống siphon

• Không lắp siphon cho hệ thống hơi: Sai lầm này khiến đồng hồ áp suất chỉ dùng được trong thời gian rất ngắn.

• Chọn sai vật liệu: Sử dụng thép carbon cho môi trường ăn mòn, dẫn đến gỉ sét và thủng ống xi phông.

• Lắp sai chiều: Không tạo được độ dốc hoặc vị trí giữ nước ngưng, khiến nhiệt độ không được giảm.

• Không dùng van khóa (Needle valve): Khiến việc bảo trì, thay thế đồng hồ trở nên nguy hiểm khi hệ thống đang hoạt động.

• Bỏ qua vệ sinh định kỳ: Cặn bẩn tích tụ làm giảm hiệu quả tản nhiệt và có thể gây tắc nghẽn.

Checklist chọn ống xi phông phù hợp

Để đảm bảo hiệu quả bảo vệ, hãy áp dụng checklist sau:

• Xác định rõ môi chất (hơi nước, dầu nóng, hay hóa chất?).

• Nhiệt độ làm việc cao nhất của hệ thống là bao nhiêu?

• Kiểm tra áp suất vận hành để chọn vật liệu phù hợp (Thép hay Inox).

• Chọn kích thước ren tương thích (BSP hay NPT).

• Đảm bảo vật liệu siphon tương thích với lưu chất để tránh ăn mòn.

• Kết hợp thêm van kim (Needle valve) để tiện lợi cho việc cách ly.

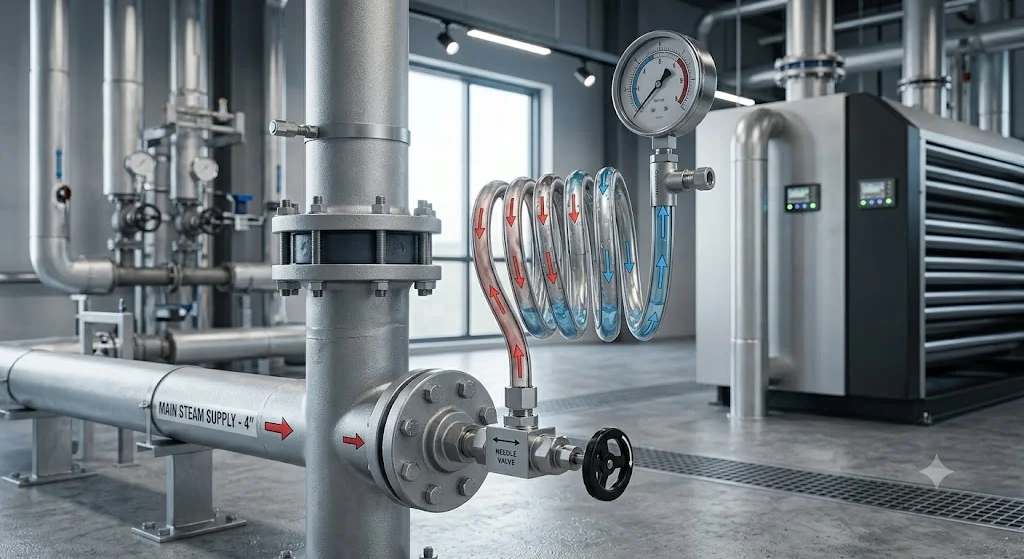

Lưu ý khi lắp đặt và bảo trì

Khi lắp đặt, cần đảm bảo ống xi phông được cố định chắc chắn để chịu được rung động từ máy bơm hoặc áp lực dòng chảy. Không nên siết ren quá lực làm nứt hoặc hỏng bước ren. Sau khi lắp, phải kiểm tra rò rỉ dưới áp suất vận hành. Định kỳ hàng năm, cần tháo rời để vệ sinh cặn bẩn bên trong, đặc biệt là với các hệ thống hơi nước có nhiều tạp chất. Nếu thấy bề mặt ống có dấu hiệu bị ăn mòn mạnh hoặc biến dạng, hãy thay thế ngay để tránh rủi ro vỡ ống.

FAQ: Câu hỏi thường gặp

Ống siphon có tác dụng gì?

 Giúp giảm nhiệt độ của môi chất trước khi đi vào đồng hồ áp suất, từ đó bảo vệ thiết bị đo khỏi hư hỏng do nhiệt độ quá cao.

Có bắt buộc dùng ống xi phông cho hệ thống hơi không?

 Đối với hệ thống hơi nóng, việc lắp ống xi phông là bắt buộc để đảm bảo độ chính xác và tuổi thọ của đồng hồ áp suất.

Nên chọn ống xi phông inox hay thép?

 Inox: chống ăn mòn tốt, phù hợp môi trường ẩm, hóa chất hoặc thực phẩm. Thép carbon: chi phí thấp, phù hợp môi trường không ăn mòn.

Khi nào cần thay ống xi phông?

 Nên kiểm tra định kỳ và thay thế ngay khi xuất hiện dấu hiệu ăn mòn, rò rỉ, hoặc biến dạng.

Có thể dùng ống xi phông cho nước lạnh không?

 Không cần thiết, vì chức năng chính của ống xi phông là giảm nhiệt cho môi chất có nhiệt độ cao.

Kết luận

Ống siphon là phụ kiện nhỏ bé nhưng giữ vai trò trọng yếu trong việc bảo vệ hệ thống đo lường công nghiệp. Việc hiểu đúng, lựa chọn đúng loại vật liệu và lắp đặt chuẩn kỹ thuật sẽ giúp bạn tránh được những hỏng hóc đáng tiếc cho đồng hồ áp suất, giúp dây chuyền vận hành ổn định và tiết kiệm chi phí vận hành đáng kể.
