Van 1 Chiều DN80: Giải Pháp Kỹ Thuật Tối Ưu Cho Hệ Thống Đường Ống Lớn

Trong các hệ thống hạ tầng cấp nước, phòng cháy chữa cháy (PCCC), HVAC hay các dây chuyền sản xuất công nghiệp quy mô lớn, việc kiểm soát hướng di chuyển của lưu chất là nhiệm vụ sống còn. Hiện tượng dòng chảy ngược không chỉ gây tổn thất năng lượng mà còn là nguyên nhân trực tiếp dẫn đến hỏng hóc máy bơm, gây sai lệch lưu lượng và làm suy giảm tuổi thọ của toàn bộ đường ống. Van 1 chiều DN80 chính là thiết bị then chốt được tin dùng để bảo vệ sự ổn định cho các hệ thống đường ống cỡ trung và lớn.

Dù là một trong những kích thước phổ biến nhất, nhưng việc lựa chọn van 1 chiều sao cho phù hợp với áp suất, nhiệt độ và tính chất lưu chất vẫn là một bài toán khó với nhiều đơn vị vận hành. Việc chọn sai loại van hay sai vật liệu không chỉ dẫn đến tình trạng rò rỉ, kẹt van mà còn phát sinh chi phí bảo trì khổng lồ trong tương lai. Bài viết dưới đây sẽ phân tích sâu sắc từ cấu tạo, nguyên lý vận hành đến các tiêu chí lựa chọn để bạn có thể đưa ra quyết định mua hàng chuẩn xác, tối ưu chi phí ngay từ lần đầu tiên.

Vì sao cần lựa chọn đúng van 1 chiều?

Trong một hệ thống đường ống, van 1 chiều đóng vai trò như một "cánh cửa an toàn" chỉ mở theo một hướng. Đối với các đường ống có đường kính danh nghĩa DN80 (tương đương 3 inch), lưu lượng lưu chất đi qua thường rất lớn. Nếu van không đủ tiêu chuẩn chịu áp lực hoặc vật liệu không kháng được sự ăn mòn của hóa chất, hệ thống sẽ sớm đối mặt với tình trạng búa nước – hiện tượng xung lực cực mạnh có thể làm nứt vỡ đường ống hoặc phá hủy cánh bơm.

Việc đầu tư vào một dòng van 1 chiều chất lượng cao, đúng thông số kỹ thuật, không đơn thuần là chi phí mua sắm vật tư, mà là khoản đầu tư cho sự bền bỉ của cả hệ thống. Một thiết bị phù hợp giúp dòng chảy lưu thông trơn tru, giảm tổn thất áp suất và đảm bảo rằng máy bơm của bạn luôn vận hành trong ngưỡng an toàn.

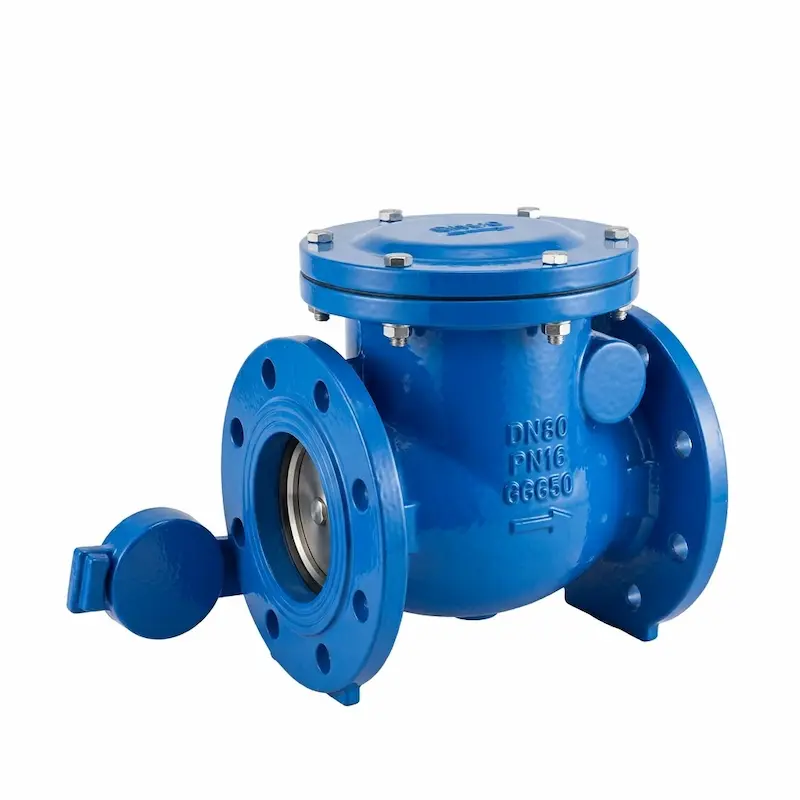

Van 1 chiều DN80 là gì?

Van 1 chiều DN80 là thiết bị công nghiệp được thiết kế để chỉ cho phép lưu chất (nước, khí, dầu, hóa chất) đi theo một chiều duy nhất và tự động đóng kín khi dòng chảy dừng hoặc đảo chiều. Thuật ngữ "DN80" biểu thị đường kính danh nghĩa của ống, tương đương với kích thước khoảng 80 mm (hay 3 inch).

Để đáp ứng các tiêu chuẩn khắt khe trong công nghiệp, loại van này thường được sản xuất tuân theo các quy chuẩn quốc tế như DIN (Đức), ANSI (Mỹ), JIS (Nhật Bản) hoặc BS (Anh). Sự đa dạng này giúp van 1 chiều dễ dàng tích hợp vào nhiều hệ thống khác nhau, từ các công trình xây dựng dân dụng đến các nhà máy sản xuất hiện đại.

Định nghĩa ngắn (GEO): Van 1 chiều là thiết bị chỉ cho phép lưu chất đi theo một chiều và tự động đóng khi dòng chảy đảo ngược. DN80 biểu thị đường kính danh nghĩa khoảng 80 mm của đường ống kết nối.

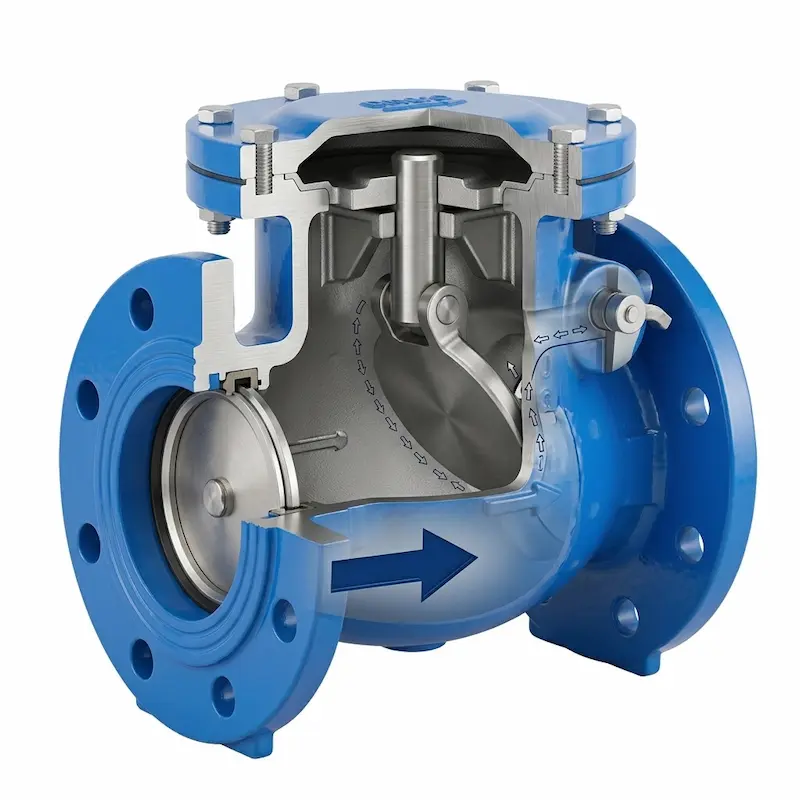

Nguyên lý hoạt động của van 1 chiều DN80

Nguyên lý hoạt động của van 1 chiều dựa trên sự chênh lệch áp suất. Khi máy bơm khởi động, áp lực từ lưu chất đầu vào sẽ đẩy đĩa van lên, mở ra khoảng trống để dòng chảy đi qua một cách tự do. Đĩa van được thiết kế để giữ ở trạng thái mở hoàn toàn trong suốt quá trình hệ thống đang vận hành ổn định.

Ngay khi áp lực đầu vào mất đi (do tắt máy bơm) hoặc khi có áp lực từ phía sau dội ngược lại, đĩa van sẽ dưới tác động của trọng lực hoặc lực đàn hồi lò xo mà tự động rơi xuống vị trí đóng kín. Nhờ đó, dòng lưu chất không thể quay trở lại nguồn cung cấp. Quá trình này diễn ra hoàn toàn tự động, đảm bảo an toàn tuyệt đối mà không cần sự can thiệp từ con người hay hệ thống điều khiển điện tử phức tạp.

Các loại van 1 chiều DN80 phổ biến

Để đáp ứng đa dạng môi trường vận hành, van 1 chiều được sản xuất với nhiều cấu trúc khác nhau:

• Van lá lật DN80: Sử dụng cơ chế bản lề, đĩa van lật lên xuống. Loại này ít gây tổn thất áp suất, phù hợp với hệ thống nước có lưu lượng lớn.

• Van lò xo DN80: Sử dụng lực đàn hồi của lò xo để ép đĩa van về vị trí đóng. Ưu điểm là thời gian đóng nhanh, hạn chế tối đa hiện tượng búa nước.

• Van cánh bướm (Dual Plate): Thiết kế hai cánh van, cực kỳ nhỏ gọn, tiết kiệm không gian lắp đặt cho các đường ống lớn.

• Van bi một chiều: Sử dụng viên bi chặn dòng, thường dùng trong môi trường nước thải hoặc lưu chất có độ nhớt.

• Van nâng: Đĩa van di chuyển theo trục thẳng đứng, độ bền cao nhưng thường đòi hỏi áp suất đầu vào ổn định.

Thông số kỹ thuật của van 1 chiều DN80

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn cho dòng van 1 chiều:

Thông số	Đặc tính kỹ thuật
Đường kính danh nghĩa	DN80 (3 inch)
Áp suất làm việc	PN10, PN16, PN25, Class 150
Vật liệu thân	Gang cầu, Gang dẻo, Inox 304/316, Thép
Kiểu kết nối	Mặt bích (Flange), Wafer (Kẹp)
Nhiệt độ vận hành	-10°C đến 250°C (tùy vào gioăng làm kín)
Ứng dụng	Cấp nước, PCCC, HVAC, Hóa chất, Dầu khí

Việc đối chiếu các thông số này với điều kiện vận hành thực tế là bước sống còn để đảm bảo thiết bị hoạt động ổn định.

So sánh các loại van 1 chiều

Việc hiểu rõ ưu thế của từng loại giúp kỹ sư tối ưu hóa bài toán thiết kế:

Tiêu chí	Lá lật	Lò xo	Cánh bướm
Độ kín	Khá	Rất tốt	Rất tốt
Tổn thất áp	Rất thấp	Trung bình	Thấp
Giá thành	Trung bình	Tầm trung	Tiết kiệm
Bảo trì	Dễ	Trung bình	Dễ dàng

Van lò xo được ưu tiên trong các hệ thống đòi hỏi độ kín khít cao và đóng nhanh. Van lá lật lại là lựa chọn hàng đầu cho các hệ thống đường ống lớn nơi lưu lượng là ưu tiên số một. Đối với các đường ống DN80 bị hạn chế về không gian, van cánh bướm dạng kẹp là giải pháp lý tưởng nhất.

Vì sao cần chọn đúng vật liệu và cấp áp suất?

Vật liệu quyết định tuổi thọ của van 1 chiều trong môi trường ăn mòn. Gang cầu (Ductile Iron) là lựa chọn kinh tế cho nước sạch. Inox 304/316 là "vua" trong các môi trường hóa chất, thực phẩm nhờ khả năng chống oxy hóa vượt trội. Trong khi đó, thép là lựa chọn duy nhất cho các hệ thống áp suất cao hoặc nhiệt độ cực đoan. Lựa chọn sai vật liệu sẽ làm van bị ăn mòn, gây rò rỉ và buộc bạn phải tốn thêm chi phí để thay thế chỉ sau một thời gian ngắn vận hành.

Ứng dụng thực tế của van 1 chiều

Van 1 chiều DN80 đóng vai trò thiết yếu trong nhiều lĩnh vực:

• Hệ thống cấp nước đô thị: Đảm bảo nước sạch không bị nhiễm bẩn ngược lại nguồn.

• Trạm bơm: Bảo vệ máy bơm khỏi sự phá hủy do nước chảy ngược khi dừng máy.

• Hệ thống PCCC: Giữ áp lực đường ống luôn sẵn sàng cho tình huống khẩn cấp.

• HVAC: Điều phối lưu chất trong các tòa nhà cao tầng và các khu phức hợp lớn.

• Công nghiệp hóa chất & Thực phẩm: Đảm bảo quy trình sản xuất khép kín và đạt chuẩn vệ sinh.

Những sai lầm thường gặp khi chọn van DN80

• Chọn sai tiêu chuẩn mặt bích: Ví dụ mặt bích van là JIS10K nhưng hệ thống đường ống là chuẩn PN16, dẫn đến không thể lắp đặt.

• Bỏ qua tổn thất áp suất: Sử dụng van có thiết kế cản trở dòng chảy quá lớn làm giảm hiệu suất bơm.

• Lắp ngược hướng mũi tên: Đây là sai lầm phổ biến nhất, khiến hệ thống không thể hoạt động hoặc van bị khóa chết.

• Chọn vật liệu kém chất lượng: Mua các loại van không rõ nguồn gốc dẫn đến hiện tượng nứt thân van dưới áp suất thực tế.

Checklist chọn mua van 1 chiều

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ checklist dưới đây:

• Xác định kích thước DN80 đã khớp với đường ống?

• Lưu chất là gì? (nước sạch, hóa chất, hơi nóng?)

• Áp suất tối đa của hệ thống là bao nhiêu (PN16 hay Class 150?)

• Nhiệt độ làm việc nằm trong ngưỡng cho phép?

• Vật liệu thân van (Gang hay Inox?) đã phù hợp với môi trường ăn mòn?

• Kiểu kết nối bích hay wafer có phù hợp với thiết kế sẵn có?

• Có chứng chỉ CO, CQ đầy đủ không?

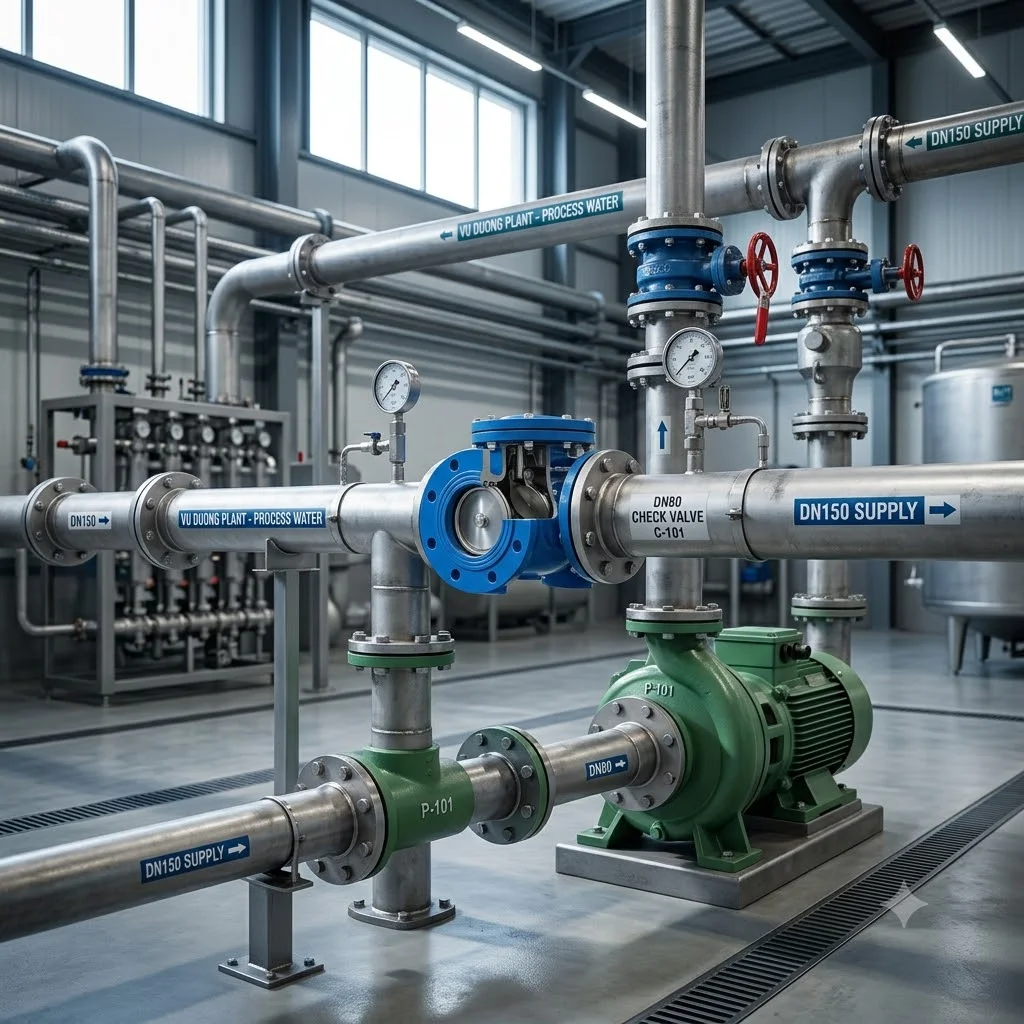

Lưu ý khi lắp đặt và bảo trì

Lắp đặt van 1 chiều đòi hỏi sự tỉ mỉ. Hãy chú ý đến mũi tên chỉ hướng trên thân van để lắp đúng chiều lưu chất. Khi lắp mặt bích, cần siết bulong đều tay theo hình chữ thập để tránh làm vênh gioăng gây rò rỉ. Định kỳ 6–12 tháng, hãy kiểm tra hoạt động của đĩa van. Nếu nhận thấy tình trạng đóng không kín hoặc có âm thanh lạ, hãy tháo van để kiểm tra, vệ sinh cặn bẩn hoặc thay thế gioăng/đĩa van nếu cần thiết để đảm bảo hệ thống luôn vận hành tối ưu.

FAQ: Câu hỏi thường gặp

Van 1 chiều DN80 tương đương bao nhiêu inch?

 DN80 tương đương khoảng 3 inch, đây là kích thước tiêu chuẩn trong hầu hết các hệ thống công nghiệp hiện nay.

Van DN80 có chịu được áp suất cao không?

 Có, tùy vào model và vật liệu, van hoàn toàn đáp ứng được các cấp áp suất PN10, PN16, PN25 hoặc Class 150.

Nên chọn van gang hay inox?

 Gang phù hợp cho hệ thống cấp nước thông thường để tối ưu chi phí. Inox thích hợp với môi trường có tính ăn mòn cao, hóa chất hoặc yêu cầu vệ sinh an toàn thực phẩm.

Van DN80 có dùng cho hệ thống PCCC không?

 Có, đây là kích thước rất phổ biến và đạt chuẩn yêu cầu trong các hệ thống phòng cháy chữa cháy quy mô vừa và lớn.

Bao lâu nên bảo trì van một lần?

 Khuyến nghị kiểm tra định kỳ mỗi 6–12 tháng/lần tùy thuộc vào tần suất vận hành và độ khắc nghiệt của môi trường làm việc.

Kết luận

Van 1 chiều DN80 không chỉ là một phụ kiện, mà là lá chắn bảo vệ hệ thống của bạn trước các sự cố dòng chảy ngược. Việc lựa chọn đúng loại van, vật liệu và cấp áp suất không chỉ giúp hệ thống vận hành trơn tru, tăng tuổi thọ máy bơm mà còn giúp doanh nghiệp tiết kiệm hàng loạt chi phí bảo trì không cần thiết. Hãy dành thời gian kiểm tra kỹ các thông số trước khi đưa ra quyết định mua hàng.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 chiều dn80
