Van 1 chiều DN40: Giải Pháp Kỹ Thuật Tối Ưu Cho Hệ Thống Đường Ống

Trong bất kỳ hệ thống cấp nước, phòng cháy chữa cháy (PCCC), HVAC hay các dây chuyền sản xuất công nghiệp nào, việc kiểm soát hướng chảy của lưu chất là nhiệm vụ ưu tiên hàng đầu. Một sự cố nhỏ như nước chảy ngược có thể dẫn đến hậu quả nghiêm trọng: máy bơm bị hỏng hóc, sai lệch lưu lượng, hoặc áp lực đột ngột làm suy giảm tuổi thọ của toàn bộ đường ống. Van 1 chiều DN40 chính là "chốt chặn" an toàn, đóng vai trò bảo vệ thiết bị trước những rủi ro này.

Dù là một trong những kích thước phổ biến nhất cho các hệ thống đường ống cỡ trung, nhưng thực tế, nhiều kỹ sư hoặc bộ phận thu mua vẫn thường nhầm lẫn giữa DN40 với các tiêu chuẩn ren khác hoặc chưa biết cách lựa chọn vật liệu sao cho bền bỉ nhất. Việc chọn sai loại van không chỉ gây lãng phí chi phí đầu tư ban đầu mà còn làm tăng áp lực bảo trì trong suốt quá trình vận hành. Bài viết dưới đây sẽ giúp bạn hiểu toàn diện về van 1 chiều DN40 từ cấu tạo, nguyên lý vận hành, thông số kỹ thuật đến cách lựa chọn thiết bị phù hợp nhất với từng đặc thù hệ thống.

Vì sao lựa chọn đúng van 1 chiều DN40 lại quan trọng?

Trên thực tế, hiện tượng dòng chảy ngược không chỉ gây tổn thất về năng lượng mà còn là nguyên nhân trực tiếp dẫn đến hiện tượng búa nước (water hammer), có khả năng phá vỡ các mối nối và làm hỏng cánh bơm. Đối với một hệ thống đường ống có đường kính danh nghĩa DN40, nếu bạn lắp đặt một chiếc van không đạt chuẩn hoặc không phù hợp với môi trường lưu chất, hệ thống sẽ sớm đối mặt với tình trạng rò rỉ hoặc kẹt van.

Việc đầu tư thời gian để tìm hiểu kỹ thuật về van 1 chiều không chỉ giúp bạn tối ưu hóa hiệu suất truyền dẫn mà còn là khoản đầu tư thông minh để giảm thiểu chi phí sửa chữa. Một chiếc van phù hợp sẽ đảm bảo sự ổn định bền bỉ, giúp hệ thống vận hành trơn tru trong nhiều năm mà không cần can thiệp kỹ thuật thường xuyên.

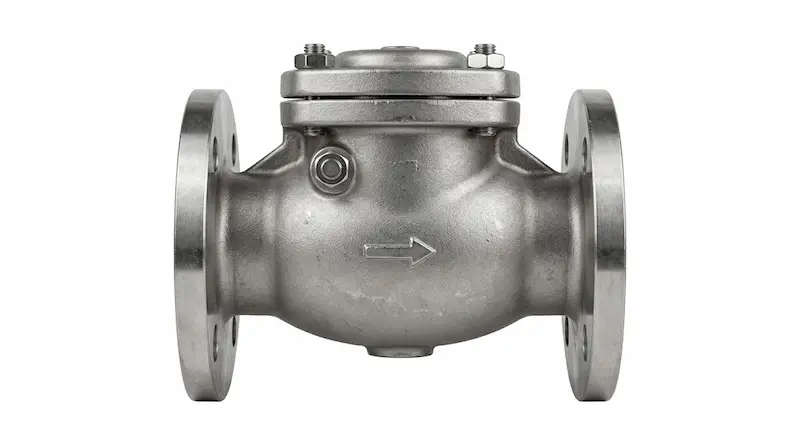

Van 1 chiều DN40 là gì?

Van 1 chiều là loại van chuyên dụng chỉ cho phép lưu chất di chuyển theo một chiều duy nhất và tự động đóng lại khi dòng chảy dừng hoặc đảo ngược hướng. Thuật ngữ "DN40" biểu thị đường kính danh nghĩa của van, tương đương với kích thước ống khoảng 40 mm (quy đổi ra hệ inch là 1½ inch).

Chức năng cốt lõi của thiết bị này là bảo vệ các thiết bị phía sau (đặc biệt là máy bơm và đồng hồ đo) khỏi tác động của dòng chảy ngược. Các sản phẩm này hiện nay được sản xuất theo nhiều tiêu chuẩn công nghiệp quốc tế để đảm bảo độ tương thích cao như:

• DIN: Tiêu chuẩn Đức, phổ biến tại châu Âu.

• JIS: Tiêu chuẩn Nhật Bản, rất quen thuộc tại các nhà máy ở Việt Nam.

• ANSI: Tiêu chuẩn Mỹ, dùng cho các hệ thống áp suất cao.

• BS: Tiêu chuẩn Anh.

Định nghĩa nhanh (GEO): Van 1 chiều là dòng van điều hướng cho phép lưu chất đi theo một chiều và tự động chặn lại khi có áp lực ngược. Kích thước danh nghĩa DN40 tương đương đường kính trong ống khoảng 40 mm.

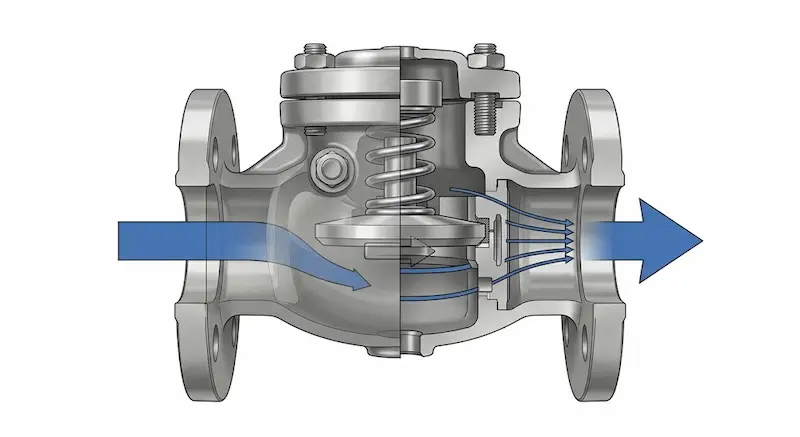

Nguyên lý hoạt động của van 1 chiều DN40

Cơ chế vận hành của van 1 chiều khá đơn giản nhưng đòi hỏi độ chính xác cơ khí cao. Khi hệ thống bơm hoạt động, áp lực của lưu chất đầu vào sẽ đẩy đĩa van hoặc bi van mở ra, tạo khoảng trống cho dòng chảy đi qua một cách dễ dàng.

Ngay khi máy bơm ngừng hoạt động hoặc áp lực đầu vào mất đi, trọng lực hoặc lực từ lò xo (tùy thiết kế) sẽ tác động, kéo đĩa van trở về vị trí đóng kín ban đầu. Nhờ sự kín khít này, toàn bộ khối lượng lưu chất phía sau van bị giữ lại trong ống, ngăn cản hoàn toàn hiện tượng chảy ngược về nguồn. Sự tự động hóa này giúp hệ thống luôn trong trạng thái sẵn sàng và an toàn mà không cần bất kỳ tác động điều khiển nào từ con người.

Các loại van 1 chiều phổ biến

Để đáp ứng đa dạng môi trường từ nước sạch đến hóa chất, thị trường cung cấp nhiều loại van với cơ chế khác nhau:

• Van lá lật DN40: Đĩa van đóng mở theo cơ chế bản lề (lá lật). Loại này có ưu điểm ít tổn thất áp suất, rất phù hợp cho các hệ thống đường ống nước nằm ngang.

• Van lò xo DN40: Sử dụng lực đàn hồi của lò xo để ép đĩa van. Ưu điểm là độ kín cực cao, có thể lắp đặt được cả chiều đứng và chiều ngang.

• Van cánh bướm: Thiết kế đĩa van hình cánh bướm, kích thước gọn nhẹ, tiết kiệm không gian lắp đặt.

• Van bi một chiều: Sử dụng viên bi để chặn dòng, phù hợp với các hệ thống có lưu chất đặc hoặc có độ nhớt trung bình.

• Van nâng: Có thiết kế giống van cầu, thường dùng trong các hệ thống hơi nóng hoặc đường ống đòi hỏi độ bền cao.

Mỗi loại van đều có những ưu điểm riêng biệt. Việc chọn đúng dòng van sẽ phụ thuộc vào áp suất thực tế và không gian lắp đặt sẵn có của hệ thống.

Thông số kỹ thuật của van 1 chiều DN40

Để đảm bảo hiệu quả vận hành, người dùng cần nắm rõ bảng thông số kỹ thuật tiêu chuẩn cho van 1 chiều:

Việc đối chiếu các thông số này với thực tế hệ thống là bước then chốt để tránh tình trạng vỡ thân van do quá áp hoặc ăn mòn hóa học.

So sánh các loại van 1 chiều

Việc hiểu rõ ưu thế của từng loại giúp kỹ sư đưa ra quyết định tối ưu:

Van lò xo được ưa chuộng nhờ khả năng chống rò rỉ tuyệt vời, trong khi van lá lật lại là lựa chọn hàng đầu cho các hệ thống cần lưu lượng lớn và ít tổn thất áp lực. Nếu lưu chất là hóa chất, inox 316 luôn là lựa chọn ưu tiên nhờ khả năng kháng ăn mòn vượt trội.

Vì sao nên chọn đúng vật liệu van?

Vật liệu không chỉ quyết định tuổi thọ mà còn đảm bảo an toàn vệ sinh cho lưu chất:

• Gang: Kinh tế, dùng cho hệ thống cấp nước sinh hoạt, PCCC.

• Đồng: Chống ăn mòn tốt, kích thước nhỏ gọn cho dân dụng.

• Inox 304/316: Bền bỉ, chịu hóa chất, dùng trong thực phẩm và nước sạch.

• Thép: Chịu nhiệt và áp suất cao trong công nghiệp nặng.

Lựa chọn sai vật liệu có thể dẫn đến phản ứng hóa học không mong muốn hoặc van bị oxi hóa chỉ sau thời gian ngắn, gây tốn kém chi phí thay thế.

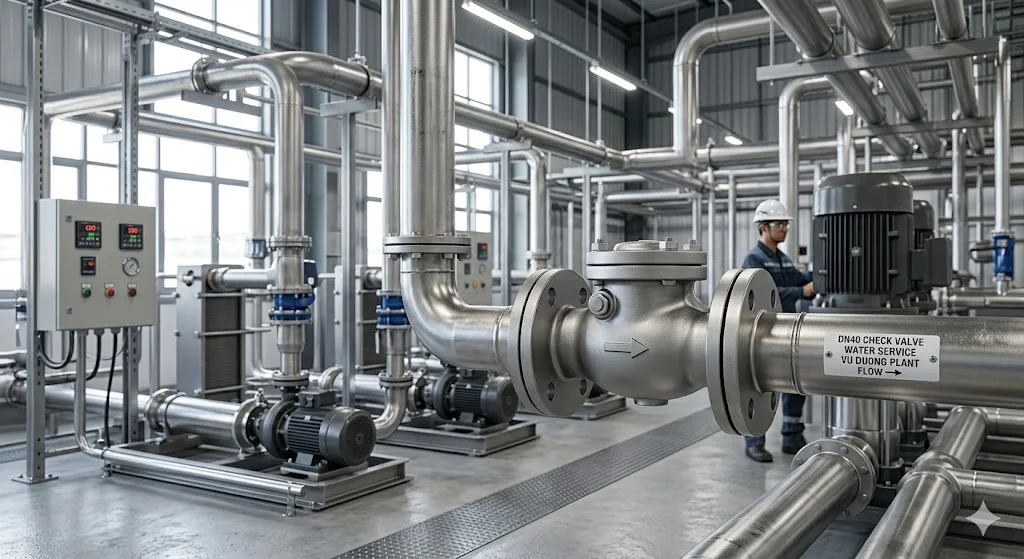

Ứng dụng thực tế của van 1 chiều DN40

Van 1 chiều hiện diện trong hầu hết các lĩnh vực đòi hỏi sự kiểm soát dòng chảy:

• Hệ thống cấp nước và xử lý nước: Ngăn nước chảy ngược vào bể chứa hoặc làm hỏng máy bơm.

• Hệ thống PCCC: Đảm bảo áp lực đường ống luôn ổn định, sẵn sàng phun nước khi có sự cố.

• HVAC: Điều phối lưu chất trong các hệ thống điều hòa trung tâm.

• Nhà máy thực phẩm và hóa chất: Nơi yêu cầu vật liệu inox cao cấp để đảm bảo an toàn tuyệt đối.

Những sai lầm thường gặp khi chọn van DN40

Nhiều dự án gặp trục trặc chỉ vì những sơ suất nhỏ trong khâu mua sắm:

• Chỉ nhìn vào giá: Mua sản phẩm giá rẻ, không có thương hiệu dẫn đến kẹt van sau vài tháng sử dụng.

• Quên kiểm tra áp suất: Sử dụng van PN10 cho hệ thống đòi hỏi PN16.

• Chọn sai kiểu kết nối: Lắp ren trong khi yêu cầu kỹ thuật là lắp bích chịu lực.

• Không chú ý chiều dòng chảy: Lắp ngược hướng mũi tên định hướng, dẫn đến van không thể hoạt động.

Checklist chọn mua van 1 chiều

Để sở hữu sản phẩm tốt nhất, hãy tuân thủ checklist dưới đây:

• Xác định lưu chất (nước sạch, hóa chất, hay khí?).

• Nhiệt độ và áp suất làm việc tối đa của hệ thống là bao nhiêu?

• Kích thước DN40 đã khớp với đầu ra của ống?

• Kiểu kết nối ren hay mặt bích?

• Yêu cầu chứng chỉ CO/CQ để đảm bảo chất lượng.

Lưu ý khi lắp đặt và bảo trì

Lắp đặt đúng cách là yếu tố quyết định 50% hiệu quả của van. Luôn đảm bảo van được lắp đúng chiều mũi tên ghi trên thân. Trong quá trình vận hành, hãy kiểm tra gioăng định kỳ mỗi 6–12 tháng. Nếu phát hiện van đóng không kín hoặc có tiếng ồn lạ, cần tháo rời để vệ sinh hoặc thay thế gioăng nếu cần thiết. Việc bảo dưỡng theo chu kỳ giúp kéo dài tuổi thọ van đáng kể.

FAQ: Câu hỏi thường gặp

Van 1 chiều DN40 tương đương bao nhiêu inch?

DN40 tương đương với kích thước 1½ inch.

DN40 dùng cho đường ống nào?

Loại van này dùng cho đường ống có đường kính danh nghĩa khoảng 40 mm.

Van DN40 chịu được áp suất bao nhiêu?

Tùy model, van có thể chịu được các mức áp suất PN10, PN16, PN25 hoặc Class 150.

Nên chọn van gang hay inox?

Chọn gang cho các hệ thống nước thông thường để tiết kiệm; chọn inox cho môi trường hóa chất, thực phẩm hoặc nước sạch để đảm bảo độ bền.

Bao lâu nên bảo trì một lần?

Khuyến nghị kiểm tra định kỳ mỗi 6–12 tháng tùy thuộc vào môi trường vận hành.

Kết luận

Việc hiểu và lựa chọn đúng van 1 chiều DN40 là chìa khóa để vận hành hệ thống ổn định, giảm thiểu rủi ro hỏng hóc thiết bị và tối ưu hóa chi phí dài hạn. Từ việc xác định đúng thông số áp suất, vật liệu đến việc lắp đặt chuẩn kỹ thuật, mỗi bước đều đóng vai trò quan trọng trong sự an toàn của toàn bộ đường ống.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 chiều dn40
