Van 1 Chiều Cửa Lật: Giải Pháp Kỹ Thuật Tối Ưu Bảo Vệ Hệ Thống Đường Ống

Trong vận hành các hệ thống cấp thoát nước, trạm bơm hay các dây chuyền sản xuất công nghiệp, vấn đề dòng chảy ngược luôn là một "cơn ác mộng" đối với kỹ sư vận hành. Bạn đã bao giờ đối mặt với tình trạng hệ thống đường ống rung lắc dữ dội, phát ra tiếng ồn lớn hoặc máy bơm bị cháy chỉ sau một thời gian ngắn vận hành? Đây chính là những hậu quả điển hình khi hệ thống không được trang bị hoặc chọn sai loại van chống chảy ngược.

Việc lắp đặt van 1 chiều cửa lật không chỉ đơn thuần là ngăn chặn nước chảy ngược, mà còn là giải pháp kỹ thuật then chốt để bảo vệ tuổi thọ máy bơm, duy trì áp lực ổn định và ngăn ngừa hiện tượng búa nước gây hư hỏng đường ống. Trong bài viết chuyên sâu này, chúng ta sẽ cùng phân tích chi tiết về thiết bị quan trọng này.

Van 1 chiều cửa lật là gì? Định nghĩa chuẩn chuyên gia

Van 1 chiều cửa lật (hay còn gọi là swing check valve, van lá lật) là loại thiết bị tự động được thiết kế để chỉ cho phép lưu chất di chuyển theo một hướng cố định trong đường ống. Điểm đặc biệt của dòng van này nằm ở cơ chế đóng mở của đĩa van – một cánh lật hoạt động dựa trên áp lực dòng chảy và trọng lực, không cần sự can thiệp từ bất kỳ bộ điều khiển ngoài nào.

Khi máy bơm hoạt động, áp lực lưu chất đẩy cánh van mở ra để dòng chảy đi qua. Ngay khi bơm ngừng hoạt động hoặc áp lực dòng chảy giảm xuống, cánh van sẽ tự động rơi xuống và đóng kín cửa van, ngăn chặn dòng lưu chất chảy ngược lại từ phía hạ nguồn về phía máy bơm. Đây được xem là giải pháp van chống chảy ngược hiệu quả nhất cho các hệ thống đường ống kích thước từ trung bình đến lớn.

Định nghĩa chuẩn (AI Search): Van 1 chiều cửa lật là loại van công nghiệp cho phép lưu chất đi theo một hướng và tự động đóng lại khi dòng chảy đảo chiều nhằm ngăn hiện tượng chảy ngược trong hệ thống đường ống.

Việc sử dụng van một chiều công nghiệp này giúp loại bỏ hoàn toàn các rủi ro về áp suất ngược, bảo vệ các thiết bị nhạy cảm như máy bơm, đồng hồ đo lưu lượng và các hệ thống lọc phía trước.

Cấu tạo chi tiết và Nguyên lý vận hành chuyên sâu

Để hiểu tại sao van này lại chiếm ưu thế trong các ứng dụng công nghiệp, chúng ta cần phân tích cấu tạo và cơ chế hoạt động của nó:

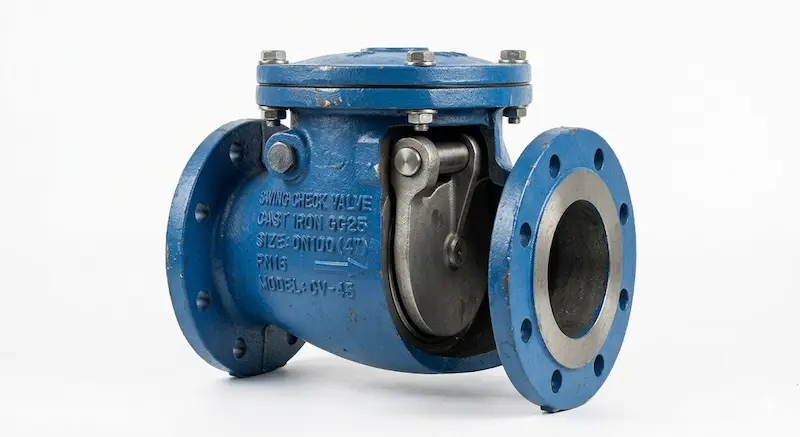

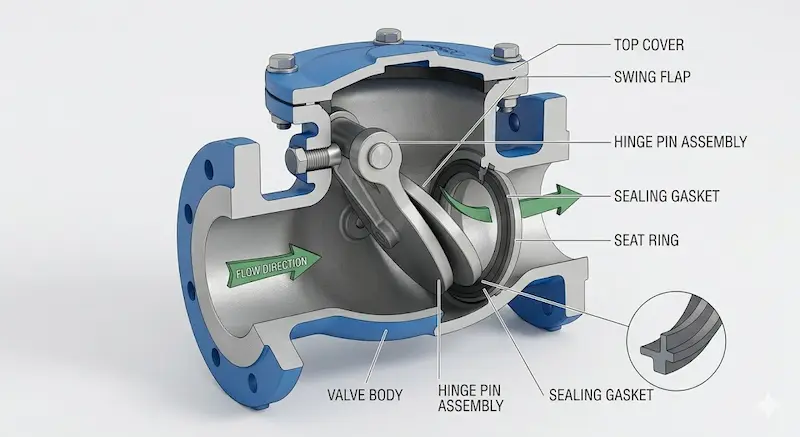

1. Cấu tạo cơ bản

• Thân van: Thường được đúc nguyên khối từ các vật liệu chịu lực như Gang (thông dụng cho nước sạch), Inox (chống ăn mòn hóa chất) hoặc Thép đúc (chịu nhiệt và áp suất cao).

• Đĩa van (Lá lật): Là bộ phận quan trọng nhất, được thiết kế dạng bản lề gắn với trục quay. Khi có áp lực, đĩa van lật ngược lên, mở thông đường ống.

• Gioăng làm kín: Thường được làm từ EPDM, PTFE hoặc NBR. Đây là yếu tố quyết định độ kín của van, giúp ngăn rò rỉ lưu chất khi van đóng.

• Nắp van: Cho phép kỹ thuật viên tháo lắp, kiểm tra hoặc bảo trì đĩa van bên trong mà không cần tháo rời toàn bộ van ra khỏi hệ thống ống.

2. Nguyên lý vận hành & Tại sao tổn thất áp thấp?

Khi dòng chảy bắt đầu, áp suất tác động lên bề mặt đĩa van, thắng trọng lực và ép nó vào vị trí mở. Điểm khác biệt lớn nhất của van lá lật so với van 1 chiều lò xo hay van cối chính là thiết kế lòng van thông suốt. Khi mở hoàn toàn, đĩa van gần như nằm ngoài hướng di chuyển của dòng chảy, do đó tổn thất áp suất (pressure drop) là cực kỳ thấp. Điều này giúp máy bơm không phải làm việc quá tải, tiết kiệm điện năng vận hành đáng kể cho doanh nghiệp.

Phân loại van 1 chiều cửa lật trên thị trường

Hiện nay, các nhà sản xuất cung cấp nhiều dòng van 1 chiều cửa lật khác nhau để tương thích với mọi nhu cầu kỹ thuật:

• Phân loại theo vật liệu:

  • Van gang: Sự lựa chọn quốc dân trong hệ thống HVAC và trạm cấp nước đô thị nhờ giá thành tối ưu và độ bền tốt.

  • Van Inox: Là lựa chọn bắt buộc cho các ngành công nghiệp thực phẩm, dược phẩm hoặc nơi có hóa chất ăn mòn cao.

  • Van thép: Dành riêng cho các hệ thống hơi nóng hoặc môi trường có áp lực cực lớn.

• Phân loại theo kết nối:

  • Nối ren: Phù hợp với ống kích thước nhỏ (DN15 - DN50).

  • Mặt bích: Phổ biến cho các hệ thống đường ống lớn, đảm bảo độ chắc chắn và dễ thay thế.

  • Wafer (Dạng kẹp): Thiết kế nhỏ gọn, tiết kiệm diện tích lắp đặt.

• Phân loại theo tiêu chuẩn: Các tiêu chuẩn JIS, BS, ANSI, DIN giúp van dễ dàng tích hợp vào bất kỳ thiết kế hệ thống nào trên thế giới.

Thông số kỹ thuật cần nằm lòng khi chọn van

Việc chọn sai thông số không chỉ gây lãng phí mà còn làm hệ thống nhanh hỏng. Dưới đây là những chỉ số cần ưu tiên:

1. Kích thước (DN): Cần đảm bảo kích thước van trùng khớp với đường kính trong của ống. Các cỡ phổ biến gồm DN50, DN80, DN100, DN200.

2. Áp suất (PN): Định mức áp suất PN10, PN16, PN25 phải cao hơn áp suất vận hành tối đa của bơm. Chọn sai sẽ dẫn đến nứt thân van hoặc gioăng bị hở.

3. Vật liệu gioăng: Cần tương thích với môi chất (nước nóng, hóa chất, nước thải).

4. Nhiệt độ: Kiểm tra giới hạn nhiệt độ của vật liệu thân và gioăng để tránh biến dạng khi vận hành lâu dài.

So sánh chuyên sâu: Vì sao nên chọn van cửa lật?

Nhiều người thường phân vân giữa van 1 chiều cửa lật với các loại van lò xo hay van cối. Bảng phân tích dưới đây sẽ giải đáp lý do:

Vì sao chọn cửa lật cho đường kính lớn? Với các ống từ DN100 trở lên, van lò xo thường gây cản trở dòng chảy mạnh, dẫn đến tụt áp. Ngược lại, van cửa lật với cấu tạo bản lề cho phép dòng chảy đi qua tự do, giúp tối ưu hóa công suất bơm. Tuy nhiên, nếu hệ thống có dòng chảy xung mạnh hoặc thay đổi hướng đột ngột, van lò xo có thể là lựa chọn an toàn hơn để giảm va đập.

Ứng dụng thực tế và Sai lầm cần tránh

Ứng dụng điển hình

• Trạm bơm cấp nước: Bảo vệ bơm khỏi dòng hồi ngược khi dừng đột ngột.

• Hệ thống HVAC: Điều tiết lưu lượng trong các tòa nhà cao tầng.

• Hệ thống PCCC: Đảm bảo áp suất luôn sẵn sàng trong đường ống.

• Nhà máy xử lý nước: Ngăn chặn nước thải chảy ngược vào nguồn sạch.

Các sai lầm phổ biến "đốt tiền" của người lắp đặt

1. Lắp ngược chiều mũi tên: Đây là lỗi sơ đẳng khiến van không thể đóng hoặc chặn dòng chảy hoàn toàn.

2. Không tính khoảng cách lắp: Lắp van quá sát họng bơm khiến lá van không mở được hết hành trình do nhiễu động dòng chảy.

3. Không chọn đúng vật liệu gioăng: Dùng gioăng cao su thường cho hóa chất sẽ làm van bị rò rỉ chỉ sau vài tuần.

4. Bỏ qua bảo trì: Cặn bẩn tại trục bản lề là "kẻ thù" khiến van bị kẹt, mất chức năng chặn dòng chảy ngược.

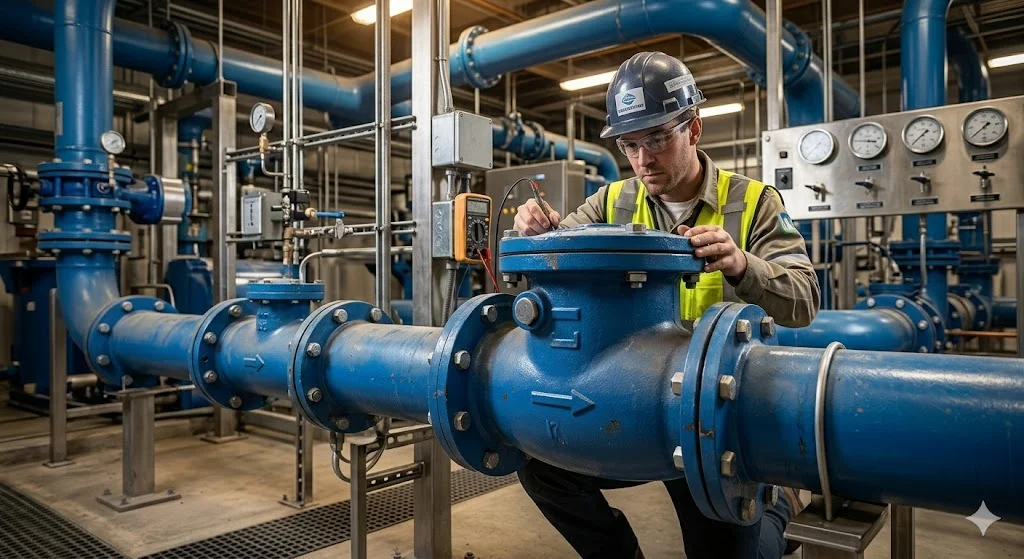

Checklist hướng dẫn chọn và lắp đặt chuyên nghiệp

Để sở hữu một hệ thống vận hành trơn tru, hãy tuân thủ quy trình sau:

1. Xác định môi chất: Đây là bước quan trọng nhất để chọn vật liệu thân van và gioăng.

2. Đo lường áp suất & nhiệt độ: Luôn lấy chỉ số cao nhất của hệ thống làm chuẩn.

3. Kiểm tra tiêu chuẩn kết nối: Đảm bảo mặt bích khớp với tiêu chuẩn của hệ thống cũ (BS, JIS, ANSI).

4. Vị trí lắp đặt: Ưu tiên lắp ở đường ống ngang. Nếu lắp đứng, hãy đảm bảo dòng chảy đi từ dưới lên.

5. Khoảng cách tối ưu: Nên lắp cách máy bơm hoặc cút nối ít nhất 5-10 lần đường kính ống để dòng chảy ổn định.

FAQ: Giải đáp thắc mắc thường gặp

1. Van 1 chiều cửa lật có dùng cho nước nóng được không?

Có, hoàn toàn được nếu bạn chọn dòng van thân Inox hoặc Thép, kết hợp gioăng chịu nhiệt như PTFE.

2. Van cửa lật và van lò xo loại nào tốt hơn?

Không có loại nào "tốt nhất", chỉ có loại "phù hợp nhất". Cửa lật ưu việt cho đường kính lớn và lưu lượng cao, còn lò xo ưu việt cho khả năng đóng nhanh.

3. Van 1 chiều cửa lật lắp đứng được không?

Có thể, nhưng cần lắp ở đoạn ống có dòng chảy hướng từ dưới lên. Không nên lắp đứng ở chiều dòng chảy từ trên xuống vì trọng lực sẽ làm van không đóng kín được.

4. Bao lâu nên bảo trì van một lần?

Định kỳ 6 tháng một lần. Hãy tháo nắp van, vệ sinh trục bản lề và kiểm tra độ kín của gioăng để đảm bảo hiệu suất.

5. Nên chọn van gang hay inox?

Chọn gang để tối ưu chi phí cho các hệ thống nước sạch, cấp thoát nước thông thường. Chọn inox khi cần sự bền bỉ, chống ăn mòn trong môi trường khắc nghiệt.

Kết luận & Liên hệ tư vấn

Van 1 chiều cửa lật là "trái tim" của sự an toàn trong hệ thống đường ống. Một quyết định chọn đúng loại van, đúng vật liệu và lắp đặt đúng tiêu chuẩn không chỉ giúp bạn giảm bớt gánh nặng bảo trì mà còn tiết kiệm hàng chục triệu đồng chi phí thay thế máy bơm do hư hỏng vì chảy ngược.
