Van 2 Ngả: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Công Nghiệp

Trong bất kỳ hệ thống đường ống công nghiệp hoặc dân dụng nào, từ mạng lưới cấp nước sạch, hệ thống điều hòa HVAC, các đường ống dẫn hơi nóng, khí nén cho đến dây chuyền sản xuất hóa chất, việc kiểm soát dòng chảy một cách chính xác luôn là yếu tố quyết định hiệu suất vận hành. Van hai ngả đóng vai trò là "người gác cổng" then chốt, chịu trách nhiệm đóng, mở hoặc điều tiết lưu chất đi qua đường ống. Mặc dù là thiết bị phổ biến, nhưng không ít kỹ sư và nhà quản lý vẫn gặp khó khăn trong việc phân biệt các dòng van này với van 3 ngả hoặc chưa có phương án tối ưu khi lựa chọn vật liệu và cơ chế điều khiển.

Bài viết này sẽ đi sâu vào phân tích cấu tạo, nguyên lý vận hành, các tiêu chí lựa chọn cũng như ứng dụng thực tế của van hai ngả, giúp bạn nắm vững kiến thức chuyên môn để vận dụng hiệu quả vào hệ thống, đảm bảo sự an toàn và tối ưu chi phí vận hành.

Van 2 Ngả Là Gì?

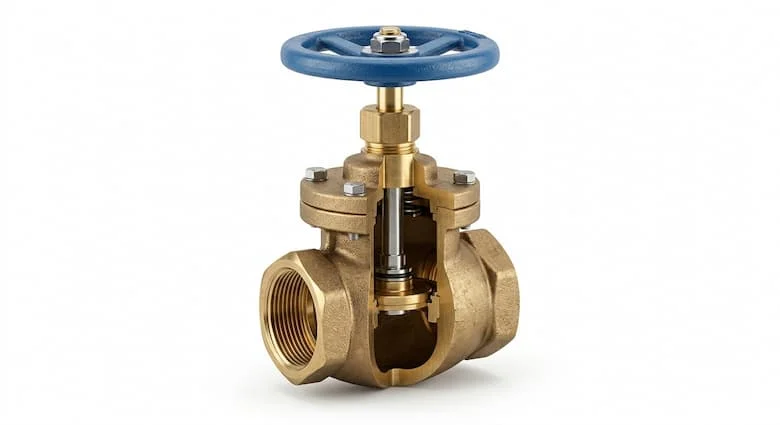

Van 2 ngả là loại van được thiết kế với cấu trúc hai cổng kết nối: một cổng vào (Inlet) và một cổng ra (Outlet). Đây là thiết kế cơ bản và thông dụng nhất trong ngành công nghiệp đường ống, đóng vai trò ngăn chặn hoặc cho phép lưu chất đi qua, đồng thời có khả năng điều tiết lưu lượng khi cần thiết.

Vai trò của thiết bị này là sự cô lập hoàn toàn hoặc từng phần dòng chảy. Khác với các dòng van đa cổng (như van 3 ngả hay 4 ngả) dùng để phân nhánh hoặc trộn dòng, van hai ngả tập trung vào việc quản lý lưu lượng trên một tuyến ống duy nhất. Nhờ sự đơn giản trong thiết kế và đa dạng trong vật liệu (từ đồng, gang, inox đến nhựa kỹ thuật), van hai ngả có thể đáp ứng gần như mọi loại môi chất, từ nước sinh hoạt đến các loại hóa chất ăn mòn mạnh hoặc hơi nóng cao áp.

Nguyên lý hoạt động của Van Hai Ngả

Nguyên lý của thiết bị này dựa trên việc thay đổi vị trí của các bộ phận đóng kín (như bi van, đĩa van, bướm van) bên trong thân van để thay đổi tiết diện thông dòng.

• Hoạt động ON/OFF: Ở chế độ đóng hoàn toàn, bộ phận chắn (đĩa hoặc bi) che kín hoàn toàn cổng ra, ngăn chặn mọi sự rò rỉ. Khi mở, bộ phận này di chuyển ra khỏi vị trí dòng chảy, cho phép lưu chất đi qua với tổn thất áp suất thấp nhất.

• Hoạt động điều tiết: Trong các loại van chuyên dụng như van cầu hoặc van điều khiển, bộ phận chặn được di chuyển theo từng khoảng nhỏ. Việc thay đổi khoảng cách giữa đĩa van và ghế van cho phép người dùng kiểm soát chính xác lưu lượng đi qua van.

• Cơ chế điều khiển: Thiết bị có thể được vận hành thủ công thông qua tay gạt, tay quay (phù hợp cho các vị trí ít cần thay đổi) hoặc thông qua bộ truyền động tự động (điện/khí nén) để tích hợp vào các hệ thống quản lý tập trung, giúp phản ứng nhanh chóng với các thay đổi của quá trình sản xuất.

Phân tích chuyên sâu về cấu tạo và phân loại

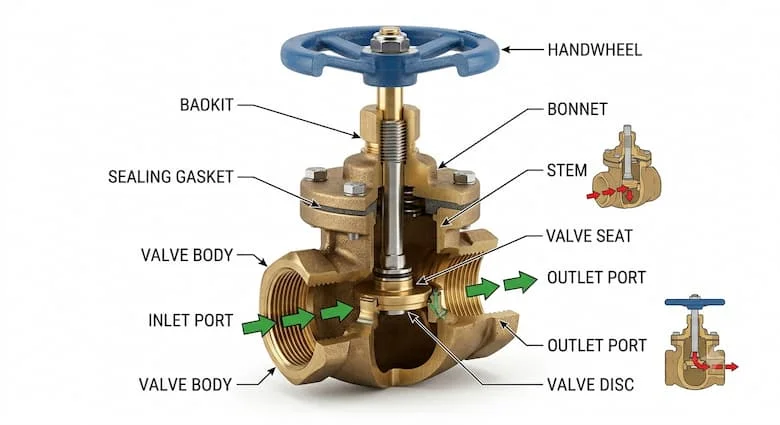

Cấu tạo chi tiết

Một thiết bị van hai ngả tiêu chuẩn thường bao gồm:

• Thân van (Body): Vỏ ngoài chịu áp lực, bao bọc các thành phần bên trong.

• Đĩa van/Bi van: Bộ phận tiếp xúc trực tiếp và ngăn dòng chảy.

• Trục van (Stem): Truyền lực từ bộ điều khiển đến đĩa van.

• Gioăng làm kín (Seat/Packing): Đảm bảo độ kín khít, chống rò rỉ lưu chất ra ngoài.

• Nắp van (Bonnet): Phần bao che, cố định trục van và gioăng.

• Bộ truyền động: Tay quay, tay gạt hoặc motor điện/khí nén.

Phân loại phổ biến

• Theo cơ chế: Van bi (đóng nhanh), van cầu (điều tiết tốt), van bướm (lưu lượng lớn), van điện từ (đáp ứng nhanh).

• Theo vật liệu: Đồng (dân dụng), Gang (công nghiệp nước), Inox (hóa chất, thực phẩm), Nhựa (nước thải, hóa chất nhẹ).

• Theo kết nối: Ren (lắp đặt dễ), Mặt bích (chịu áp tốt), Hàn (độ bền cao), Clamp (vệ sinh công nghiệp).

Bảng thông số kỹ thuật tiêu chuẩn

So sánh Van Hai Ngả với các loại khác

Vì sao nên chọn van hai ngả? Kết cấu đơn giản của thiết bị này giúp giảm thiểu xác suất hư hỏng, lắp đặt nhanh chóng, độ kín khít cao và quan trọng nhất là chi phí đầu tư thấp hơn đáng kể so với các loại van điều khiển đa ngả. Đối với các ứng dụng chỉ cần đóng ngắt đơn thuần hoặc kiểm soát lưu lượng dọc theo tuyến ống, đây luôn là lựa chọn hàng đầu của các chuyên gia.

Ứng dụng thực tế và sai lầm thường gặp

Van hai ngả được ứng dụng rộng rãi trong mọi lĩnh vực:

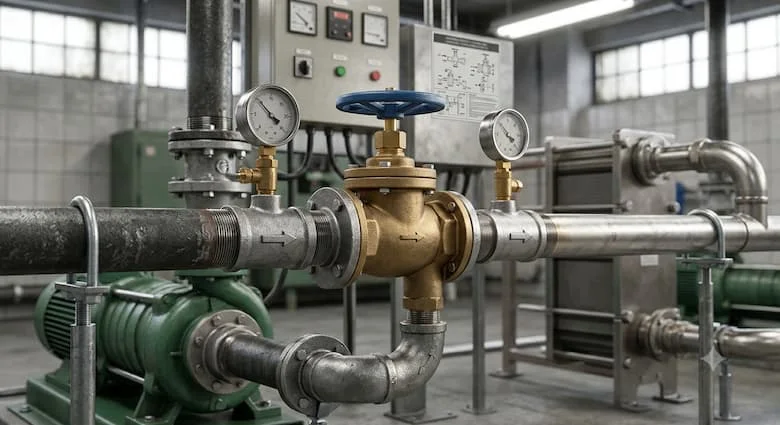

• Hệ thống cấp nước & HVAC: Cô lập các dàn trao đổi nhiệt, bơm, chiller.

• Công nghiệp thực phẩm & Dược phẩm: Dùng van inox kết nối Clamp để đảm bảo vệ sinh.

• Công nghiệp hơi nóng & Khí nén: Dùng van cầu hoặc van bi thép chịu áp.

Sai lầm phổ biến khi chọn van:

1. Sai vật liệu: Chọn van đồng cho môi trường hóa chất mạnh, dẫn đến ăn mòn thân van.

2. Sai kiểu điều khiển: Chọn van tay gạt cho vị trí cần điều tiết lưu lượng liên tục (gây mòn nhanh và khó điều chỉnh).

3. Không kiểm tra áp suất: Sử dụng van có cấp áp thấp cho hệ thống áp suất cao gây nguy cơ nổ thân van.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Các bước lựa chọn:

1. Xác định môi chất: Độ ăn mòn, nhiệt độ, áp suất làm việc.

2. Chọn kích thước: Dựa trên đường kính ống thực tế và lưu lượng yêu cầu.

3. Phương thức vận hành: Manual (tay) hay Automatic (điện/khí nén).

4. Chọn tiêu chuẩn: Đảm bảo khớp với hệ thống mặt bích hiện hữu tại nhà máy.

Lắp đặt & Bảo trì:

• Lắp đặt: Luôn kiểm tra mũi tên hướng dòng chảy trên thân van. Lắp đặt cân đối, tránh ứng suất cơ học lên thân van do đường ống bị lệch.

• Bảo trì: Vận hành van định kỳ (đóng/mở hết hành trình) để tránh kẹt cặn. Kiểm tra gioăng làm kín hàng năm và thay thế nếu có dấu hiệu rò rỉ.

FAQ: Giải đáp về van 2 ngả

1.Van 2 ngả Khác van 3 ngả như thế nào?

Van hai ngả có 2 cổng (đóng/mở), van 3 ngả có 3 cổng (phân chia/trộn).

2.Có điều tiết lưu lượng được không?

Có, đặc biệt với các dòng van cầu (Globe Valve).

3.Nên chọn van bi hay van cầu?

Van bi dùng cho nhu cầu đóng ngắt nhanh; van cầu dùng cho điều tiết lưu lượng chính xác.

4.Dùng cho hơi nóng được không?

Được, cần chọn vật liệu thép hoặc gang chịu nhiệt và gioăng làm kín chuyên dụng.

5.Bao lâu nên bảo trì?

Định kỳ 6-12 tháng tùy vào tần suất sử dụng và tính chất lưu chất.

Kết luận

Van 2 ngả là thiết bị nền tảng giúp kiểm soát dòng chảy một cách hiệu quả, an toàn và kinh tế. Việc nắm vững cấu tạo và tiêu chí lựa chọn đúng loại van không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ thiết bị, giảm thiểu thời gian dừng máy do hư hỏng.
