Van Đóng Mở Bằng Khí Nén: Giải Pháp Điều Khiển Tự Động Tối Ưu Cho Công Nghiệp

Trong các hệ thống tự động hóa hiện đại, việc đóng mở van bằng tay không còn đáp ứng được yêu cầu về tốc độ, độ chính xác và khả năng vận hành liên tục. Sự phát triển của các dây chuyền sản xuất đòi hỏi những thiết bị có khả năng phản ứng tức thì và vận hành an toàn trong môi trường khắc nghiệt. Van điều khiển khí nén đã trở thành giải pháp then chốt được tin dùng rộng rãi nhờ khả năng điều khiển nhanh, độ an toàn cao và sự linh hoạt tuyệt vời khi ứng dụng vào nhiều môi trường công nghiệp đa dạng.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo chuyên sâu, nguyên lý hoạt động, phân loại và những tiêu chí quan trọng khi lựa chọn van điều khiển khí nén để tối ưu hóa hiệu suất hệ thống đường ống của mình.

Van đóng mở bằng khí nén là gì?

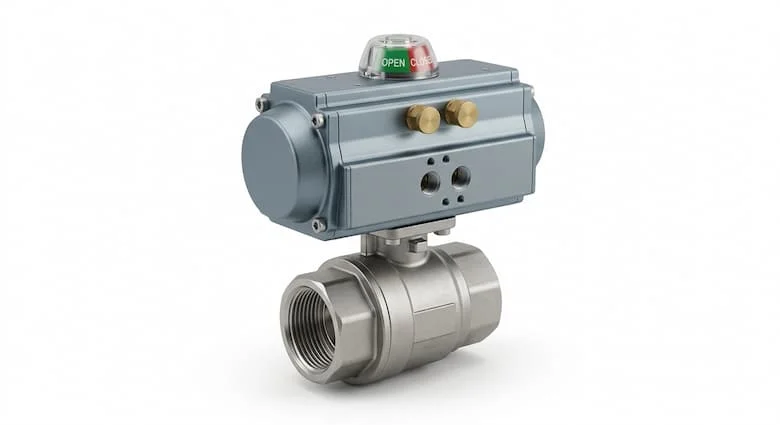

Van đóng mở bằng khí nén (hay còn gọi là van điều khiển khí nén) là loại van sử dụng bộ truyền động khí nén (Pneumatic Actuator) để thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng dòng chảy của chất lỏng, khí hoặc hơi mà không cần bất kỳ sự can thiệp thủ công nào. Thiết bị này đóng vai trò là "cánh tay đắc lực" trong các hệ thống tự động hóa công nghiệp.

Vai trò của loại van này là biến đổi áp suất khí nén thành chuyển động cơ học (xoay hoặc tịnh tiến). Nhờ đó, người vận hành có thể điều khiển từ xa thông qua hệ thống PLC hoặc SCADA, đảm bảo quy trình sản xuất luôn diễn ra ổn định. Các loại van thường được kết hợp với bộ truyền động khí nén bao gồm van bi, van bướm, van cầu và van dao, đáp ứng đa dạng yêu cầu từ đóng/ngắt ON/OFF đến điều khiển tuyến tính.

Nguyên lý hoạt động của van điều khiển khí nén

Cơ chế vận hành của van điều khiển khí nén dựa trên việc tận dụng áp suất từ nguồn khí nén để kích hoạt bộ truyền động. Quá trình này diễn ra như sau:

1. Nguồn khí nén: Khí nén được cấp từ máy nén khí qua van điện từ (Solenoid valve) để điều hướng vào bộ truyền động.

2. Chuyển động cơ học: Áp suất khí nén đẩy piston hoặc thanh răng bánh răng bên trong bộ truyền động, chuyển đổi năng lượng áp suất thành mô-men xoắn.

3. Đóng/Mở van: Trục van liên kết với bộ truyền động sẽ xoay (đối với van bi, van bướm) hoặc chuyển động tịnh tiến (đối với van cầu, van dao), từ đó thay đổi trạng thái đóng hoặc mở của van.

4. Điều khiển: Với các van ON/OFF, khí nén đưa van vào trạng thái đóng hoặc mở hoàn toàn. Với van điều khiển tuyến tính, bộ định vị (Positioner) sẽ điều chỉnh lượng khí nén để giữ van ở các góc mở khác nhau, giúp kiểm soát chính xác lưu lượng đi qua.

Phân tích chuyên sâu về cấu tạo và phân loại

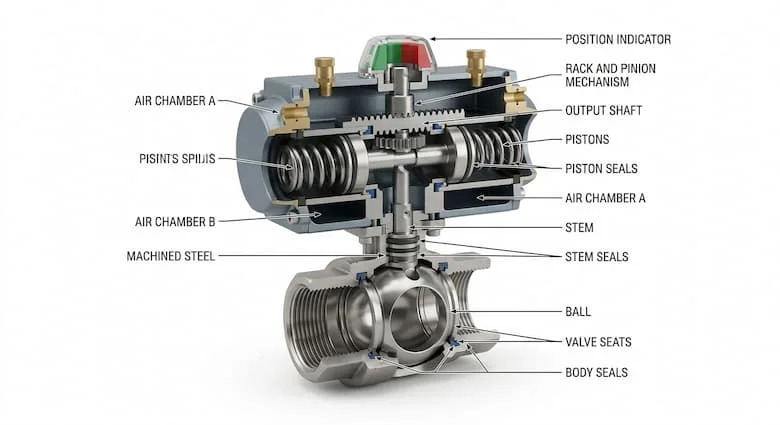

Cấu tạo chi tiết

Một hệ thống van điều khiển khí nén hoàn chỉnh thường bao gồm các bộ phận chính:

• Thân van: Phần tiếp xúc trực tiếp với lưu chất, được lựa chọn vật liệu tùy thuộc vào tính chất hóa học và áp suất hệ thống.

• Bộ truyền động khí nén (Actuator): "Bộ não" vận hành, bao gồm piston, thanh răng bánh răng, lò xo hồi.

• Bộ giới hạn hành trình (Limit Switch Box): Cung cấp tín hiệu phản hồi về trung tâm điều khiển để biết van đang đóng hay mở.

• Van điện từ (Solenoid Valve): Điều hướng dòng khí nén vào bộ truyền động.

• Công tắc giám sát và bộ định vị: Giúp theo dõi chính xác vị trí và độ mở của van trong các hệ thống yêu cầu độ chính xác cao.

Phân loại phổ biến

• Theo loại van: Van bi khí nén (đóng ngắt nhanh), van bướm khí nén (lưu lượng lớn), van cầu khí nén (điều tiết tốt), van dao khí nén (xử lý bùn, chất rắn).

• Theo bộ truyền động: Tác động đơn (Single Acting - có lò xo tự đóng/mở khi mất khí) và tác động kép (Double Acting - cần khí nén để cả đóng và mở).

• Theo vật liệu: Inox (chống ăn mòn), gang (tiết kiệm), đồng, thép carbon hoặc nhựa.

So sánh van đóng mở bằng khí nén với van điện

Khi lựa chọn van điều khiển tự động, nhiều khách hàng thường phân vân giữa phương án sử dụng khí nén và điện. Dưới đây là bảng so sánh chi tiết:

Vì sao nên sử dụng van điều khiển khí nén? Ngoài tốc độ vượt trội, thiết bị này cực kỳ ổn định trong các môi trường dễ cháy nổ như nhà máy dầu khí hoặc sơn hóa chất. Chúng không sinh ra tia lửa điện, tuổi thọ bộ truyền động thường cao hơn động cơ điện, và chi phí sửa chữa khi gặp sự cố thường thấp hơn đáng kể.

Ứng dụng thực tế và sai lầm thường gặp

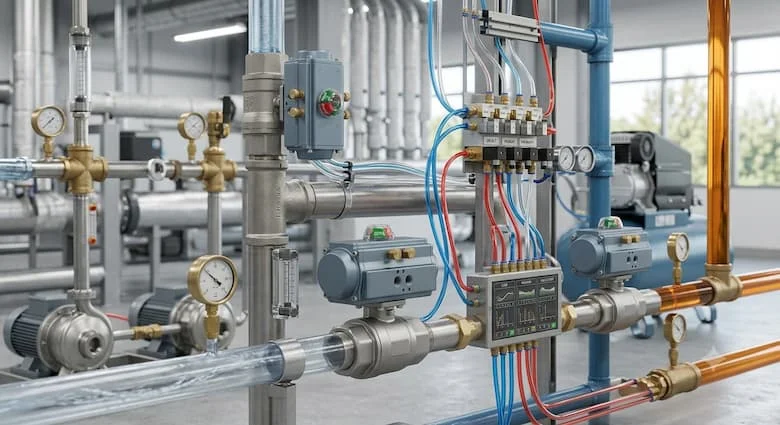

Van điều khiển khí nén được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ tin cậy cao:

• Nhà máy thực phẩm & Dược phẩm: Sử dụng van inox vi sinh, dễ vệ sinh, đảm bảo tiêu chuẩn an toàn.

• Hóa chất & Dầu khí: Ưu tiên khả năng phòng chống cháy nổ tuyệt đối.

• Xử lý nước & HVAC: Điều khiển lưu lượng tự động, tích hợp dễ dàng vào hệ thống PLC/SCADA.

• Nhà máy xi măng, giấy: Khả năng hoạt động bền bỉ trong môi trường bụi bẩn, nhiệt độ cao.

Những sai lầm thường gặp khi chọn van:

1. Chọn sai áp suất khí: Áp suất không đủ khiến van không đóng kín, áp quá cao làm hỏng bộ truyền động.

2. Sai mô-men xoắn (Torque): Bộ truyền động quá yếu không thể đóng mở van dưới áp lực cao.

3. Sai kiểu tác động: Chọn nhầm "tác động kép" cho các vị trí cần sự an toàn khi mất khí (nên dùng tác động đơn có lò xo hồi).

4. Không tính đến môi trường: Chọn vật liệu inox cho môi trường hóa chất ăn mòn mạnh hoặc ngược lại gây lãng phí.

Hướng dẫn lựa chọn và bảo trì

Cách lựa chọn van phù hợp:

1. Xác định môi chất: Xác định tính chất lưu chất để chọn vật liệu thân van (Inox, nhựa, gang...).

2. Áp suất vận hành: Cần xác định áp suất làm việc của lưu chất và áp suất nguồn khí điều khiển (thông thường từ 3–8 bar).

3. Chọn loại van: Van bi cho dòng ON/OFF nhanh, van cầu cho dòng điều tiết.

4. Xác định bộ truyền động: Chọn Single Acting (an toàn khi mất khí) hoặc Double Acting.

5. Thương hiệu: Ưu tiên các nhà cung cấp có catalogue kỹ thuật minh bạch, đạt tiêu chuẩn quốc tế (DIN, ANSI, JIS).

Hướng dẫn lắp đặt và bảo trì:

• Lắp đặt: Kiểm tra chiều dòng chảy trên thân van, đảm bảo kết nối kín khít. Sau khi lắp, cần chạy thử để kiểm tra hành trình của bộ truyền động.

• Bảo trì: Vệ sinh định kỳ bộ lọc khí, kiểm tra gioăng làm kín. Nếu thấy rò rỉ khí ở bộ truyền động, cần thay thế bộ gioăng piston ngay lập tức để tránh hao khí.

FAQ: Giải đáp về van đóng mở khí nén

1.Van đóng mở bằng khí nén có cần điện không?

Không, van hoạt động nhờ áp suất khí nén, tuy nhiên bộ van điện từ điều khiển thì cần điện áp nhỏ (24VDC, 220VAC).

2.Single Acting và Double Acting khác nhau thế nào?

Single Acting sử dụng lò xo để tự động đóng/mở khi mất khí, trong khi Double Acting cần cấp khí để thực hiện cả hai quá trình.

3.Van khí nén nhanh hơn van điện không?

Có, van khí nén cho phép tốc độ phản ứng gần như ngay lập tức, vượt trội hoàn toàn so với van điện.

4.Van khí nén dùng được cho hóa chất không?

Được, miễn là vật liệu thân van (Inox, nhựa) tương thích với hóa chất đó.

5.Áp suất khí bao nhiêu là phù hợp?

Thông thường hệ thống khí nén công nghiệp tiêu chuẩn là 5–7 bar, phù hợp cho hầu hết các loại bộ truyền động.

Kết luận

Van đóng mở bằng khí nén là giải pháp điều khiển tự động hiệu quả, tốc độ cao và an toàn tuyệt đối cho nhiều hệ thống công nghiệp. Việc lựa chọn đúng loại van, bộ truyền động, vật liệu và thông số kỹ thuật không chỉ giúp hệ thống vận hành ổn định, giảm thiểu chi phí bảo trì mà còn nâng cao hiệu quả sản xuất đáng kể.
