Tối Ưu Hóa Vận Hành Với Van Đóng Mở Tự Động: Phân Loại, Thông Số Và Kỹ Thuật Lựa Chọn

Trong kỷ nguyên công nghiệp hóa hiện đại, việc đóng mở van thủ công bằng tay quay hoặc tay gạt truyền thống đang bộc lộ rất nhiều hạn chế, gây mất thời gian và tốn kém nguồn lực lực lượng lao động. Đối với các hệ thống đường ống quy mô lớn hoặc đặt tại các vị trí trên cao, môi trường độc hại, việc vận hành bằng tay gần như là điều bất khả thi khi doanh nghiệp cần tự động hóa nhà máy toàn diện.

Những phương thức vận hành cũ kỹ này thường dẫn đến tình trạng hệ thống hoạt động thiếu ổn định, khó kiểm soát chính xác lưu lượng dòng chảy, đồng thời làm tăng chi phí nhân công vận hành và rủi ro lỗi do con người. Để giải quyết triệt để bài toán này, các dòng van đóng mở tự động đã ra đời và ngày càng phổ biến, mang đến giải pháp vận hành nhanh chóng, chính xác tuyệt đối và duy trì sự ổn định tối đa cho mọi hạ tầng thủy lực.

Xem ngay ưu điểm và cách chọn van tự động phù hợp cho hệ thống của bạn để chuyển đổi số quy trình vận hành và cắt giảm chi phí.

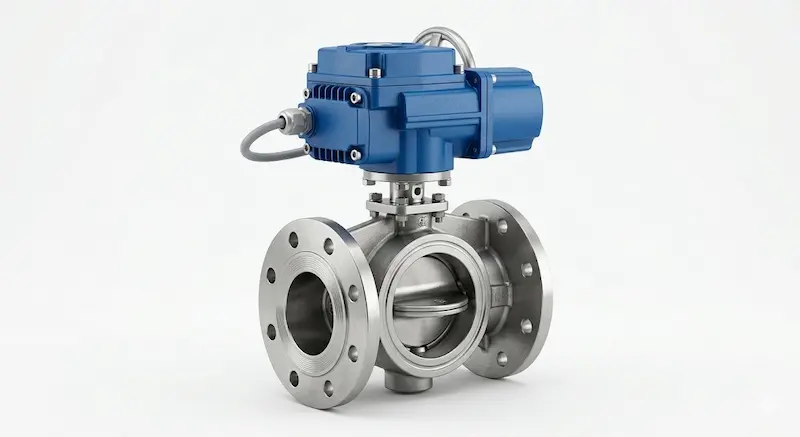

Van đóng mở tự động là gì?

Van đóng mở tự động là thiết bị cơ điện tử thông minh, chuyên dùng để kiểm soát, ngăn chặn hoặc điều tiết dòng lưu chất trong đường ống mà không cần đến lực tác động trực tiếp từ con người. Thiết bị vận hành dựa trên các nguồn năng lượng kích động như dòng điện (xoay chiều hoặc một chiều), áp lực khí nén hoặc áp lực thủy lực nhằm thực hiện chức năng đóng, mở dòng lưu chất tự động một cách nhanh chóng theo lập trình sẵn.

Sự tích hợp giữa phần thân van cơ khí cốt lõi và bộ truyền động thông minh giúp dòng van này trở thành "trái tim" trong các mạng lưới điều khiển chất lỏng tự động, kết nối trực tiếp với trung tâm điều hành Scada hoặc tủ điều khiển tự động PLC.

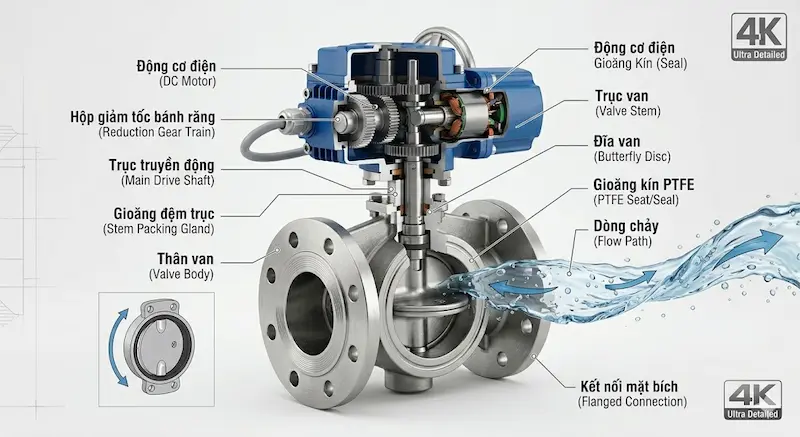

Cấu tạo và nguyên lý hoạt động của van tự động

Về khía cạnh kỹ thuật, một bộ van đóng mở tự động hoàn chỉnh được cấu thành từ 4 phân khu chức năng cơ bản bao gồm: Thân van cơ cơ bản (van bi , van bướm, van cổng), bộ truyền động (Actuator), bộ điều khiển tín hiệu (mạch điện hoặc van điện từ chia khí) và hệ thống gioăng làm kín bằng EPDM hoặc Teflon.

Nguyên lý vận hành dựa trên sự chuyển hóa năng lượng. Khi nhận được tín hiệu điều khiển (tín hiệu điện áp hoặc dòng khí nén), bộ phận Actuator sẽ kích hoạt motor điện hoặc piston chuyển động. Lực mô-men xoắn này truyền trực tiếp xuống trục van, làm xoay đĩa van hoặc bi van một góc 90 độ (hoặc chuyển động tịnh tiến) để chuyển đổi trạng thái dòng chảy từ đóng sang mở và ngược lại.

• Vì sao Actuator điện phù hợp điều khiển từ xa? Bộ truyền động bằng điện sử dụng các dây dẫn tín hiệu tiêu chuẩn nên dòng lệnh điều khiển có thể truyền đi rất xa, từ phòng trung tâm điều khiển cách nhà xưởng hàng cây số mà không bị sụt giảm năng lượng dòng, dễ dàng đồng bộ với mạng lưới IoT.

• Vì sao Actuator khí nén đóng mở nhanh hơn? Khí nén là lưu chất có tính đàn hồi và áp lực truyền dẫn cực nhanh. Khi lòng piston nhận áp lực khí từ 4 - 8 bar, lực đẩy tạo ra gần như tức thời, giúp van khí nén hoàn thành chu trình đóng mở chỉ trong vòng 1 - 2 giây, nhanh hơn gấp nhiều lần so với thời gian từ 15 - 30 giây của motor điện.

Các loại van đóng mở tự động phổ biến hiện nay

Thị trường thiết bị tự động hóa hiện nay ghi nhận sự phân hóa rõ rệt của 5 dòng van chủ lực sau:

Van bi điện và van bướm điện

• Van bi điều khiển điện: Cấu tạo gồm thân van bi kết hợp motor điện. Có khả năng chịu áp lực cao, độ kín khít tuyệt đối. Lưu lượng nước qua van không bị cản trở. Tuy nhiên, thời gian đóng mở thường mất từ 15 - 20 giây.

• Van bướm điều khiển điện: Sử dụng cánh bướm xoay kết hợp motor điện. Thiết bị có giá thành kinh tế hơn van bi ở các kích cỡ đường ống lớn (từ DN50 trở lên), chiếm ít diện tích lắp đặt nhưng đĩa van nằm giữa dòng chảy sẽ làm giảm nhẹ áp suất dòng.

Van khí nén (Van bi/van bướm khí nén)

• Sử dụng bộ truyền động bằng áp lực khí nén. Ưu điểm tuyệt đối là tốc độ đóng mở siêu nhanh, độ an toàn chống cháy nổ cực cao do không sử dụng tia lửa điện tại vị trí van. Thích hợp cho các môi trường hóa chất, dung môi dễ cháy.

Van điện từ (Solenoid Valve)

• Hoạt động dựa trên lực hút từ trường của cuộn coil điện từ để nâng hạ màng van. Thời gian phản hồi gần như tức thì (dưới 1 giây). Nhược điểm là dễ bị kẹt nếu nguồn nước có cặn bẩn và chỉ phù hợp cho các đường ống kích cỡ nhỏ đến trung bình.

Van điều khiển tuyến tính (Modulating Valve)

• Dòng van cao cấp sử dụng tín hiệu dòng analog 4-20mA hoặc 0-10V. Van không chỉ đóng hoặc mở hoàn toàn mà có thể mở theo các góc mong muốn (ví dụ mở 25%, 50%, 75%) để điều tiết chính xác lưu lượng, nhiệt độ hoặc áp suất của lưu chất.

Thông số kỹ thuật cần quan tâm khi chọn van tự động

Việc chọn lựa sai thông số kỹ thuật không chỉ khiến van không hoạt động được mà còn có thể gây phá hủy toàn bộ thiết bị điều khiển:

• Điện áp hoạt động: Có nhiều tùy chọn như 220V AC, 24V DC, hoặc 380V. Vì sao chọn sai điện áp dễ cháy Actuator? Nếu bạn cấp nguồn điện lưới 220V vào bộ Actuator chỉ chịu được điện áp đơn dòng 24V DC, cuộn dây motor sẽ bị quá dòng và cháy ngay lập tức.

• Chuẩn chống nước chống bụi (IP): Vì sao lắp đặt ngoài trời cần tiêu chuẩn IP67? Môi trường ngoài trời chịu mưa nắng, độ ẩm cao đòi hỏi lớp vỏ Actuator phải đạt chuẩn IP67 để ngăn chặn tuyệt đối nước mưa xâm nhập vào các mạch điện tử gây chập cháy ngầm.

• Áp suất làm việc hệ thống: Vì sao hệ áp lực cao cần Actuator mạnh hơn? Khi áp suất dòng chảy tăng cao, lực ma sát giữa đĩa van và gioăng làm kín sẽ tăng lên tỷ lệ thuận. Nếu bộ Actuator có lực mô-men xoắn quá nhỏ, motor sẽ bị quá tải, bó kẹt và không thể xoay được trục van.

So sánh van điện và van khí nén tự động

Để giúp doanh nghiệp tối ưu chi phí hạ tầng ban đầu và vận hành lâu dài, hãy cùng theo dõi bảng đối sánh kỹ thuật dưới đây:

• Khi nào nên dùng van điện? Nên chọn khi công trình của bạn là hệ thống cấp nước dân dụng độc lập, các nhà máy quy mô nhỏ không có sẵn hạ tầng khí nén, hoặc vị trí lắp đặt van phân tán rải rác xa nhau.

• Khi nào nên dùng khí nén? Ưu tiên chọn cho các dây chuyền sản xuất cần đóng ngắt dòng lưu chất liên tục, tốc độ cao, hoặc các nhà máy hóa chất, lọc dầu đòi hỏi tiêu chuẩn chống cháy nổ khắt khe.

Giá van đóng mở tự động phụ thuộc vào yếu tố nào?

Báo giá cấu thành của van tự động chịu sự chi phối mạnh mẽ bởi thương hiệu đầu bộ điều khiển (như Kosaplus, Haitima, Geko), kích thước đường kính DN, chất liệu chế tạo thân van (gang, đồng, inox hay nhựa) và phân loại công nghệ của Actuator.

Dưới đây là bảng tổng hợp báo giá tham khảo cho các model van tự động thông dụng:

Ứng dụng thực tế của van tự động

Bằng khả năng giải phóng hoàn toàn sức lao động, dòng van công nghiệp thông minh này được ứng dụng rộng rãi tại nhiều lĩnh vực:

• Hệ thống cấp thoát nước, xử lý nước thải: Tự động đóng mở các van xả cặn, van lọc nước định kỳ theo thời gian cài đặt sẵn.

• Hệ thống điều hòa trung tâm HVAC, Chiller: Điều tiết lượng nước làm mát đến các tháp giải nhiệt dựa trên tín hiệu cảm biến nhiệt độ môi trường.

• Nhà máy hóa chất, thực phẩm, bia rượu: Các dòng van tự động inox vi sinh giúp kiểm soát chính xác lưu lượng nguyên liệu đầu vào pha trộn.

• Hệ thống nông nghiệp, tưới tiêu thông minh & Smart Home: Lắp đặt trong các hệ thống tưới phun mưa tự động, liên kết với app điện thoại để gia chủ quản lý từ xa.

Những sai lầm thường gặp khi chọn van tự động

Việc thiếu kinh nghiệm khi bóc tách bản vẽ công nghệ thường dẫn đến các lỗi chọn lựa thiết bị tai hại:

• Đấu nối sai điện áp nguồn cấp dẫn đến cháy hỏng toàn bộ mạch điều khiển bên trong Actuator.

• Chọn van vỏ nhựa hoặc thân gang thông thường cho các hệ thống ống dẫn hơi nóng hoặc hóa chất ăn mòn đậm đặc, khiến van bị thối gioăng hoặc biến dạng lòng van.

• Không tính toán không gian che chắn, lắp bộ truyền động điện ngoài trời nhưng không chọn đúng mã van đạt tiêu chuẩn kháng nước IP67/IP68, khiến nước mưa thấm vào gây ngắn mạch.

Hướng dẫn chọn van đóng mở tự động phù hợp

Quy trình chọn lọc thiết bị tự động hóa tiêu chuẩn gồm 5 bước giúp tối ưu hóa công năng và chi phí:

• Bước 1: Xác định môi trường lưu chất và không gian: Đánh giá độ ăn mòn để chọn thân van inox, gang hay nhựa.

• Bước 2: Lựa chọn loại Actuator phù hợp: Cân nhắc chọn khí nén nếu cần tốc độ cao và an toàn cháy nổ; chọn điện nếu cần kéo dây đi xa điều khiển linh hoạt.

• Bước 3: Lựa chọn vật liệu làm kín: Chọn gioăng cao su EPDM cho hệ nước sạch thông thường; chọn gioăng Teflon (PTFE) cho hệ hóa chất và hơi nóng.

• Bước 4: Kiểm tra thông số nguồn cấp: Đồng bộ thông số điện áp (24V/220V) hoặc áp lực khí nén đầu vào của nhà máy.

• Bước 5: Xác định kích thước và kiểu kết nối: Lựa chọn kiểu nối ren cho ống nhỏ hoặc kết nối mặt bích chịu lực cho ống lớn.

Khuyến nghị kỹ thuật: Nếu hệ thống đường ống của công trình đòi hỏi chu trình đóng mở nhanh liên tục hoặc đặt trong môi trường dễ phát sinh tia lửa nguy hiểm, bạn nên ưu tiên sử dụng dòng van điều khiển bằng khí nén để bảo vệ an toàn tối đa.

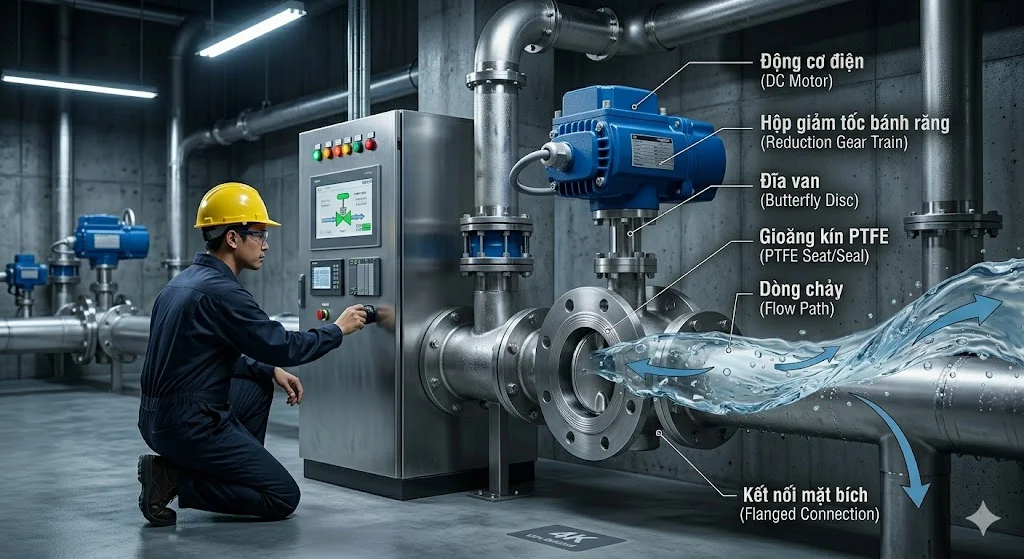

Checklist lắp đặt van tự động đúng kỹ thuật

Để bộ cơ điện tử vận hành bền bỉ, quy trình lắp đặt ngoài thực địa cần tuân thủ nghiêm ngặt các tiêu chí sau:

• Kiểm tra độ ổn định nguồn cấp: Đảm bảo nguồn điện lưới ổn định, không bị sụt áp đột ngột; nguồn khí nén phải đi qua bộ lọc tách nước để tránh làm rỉ sét piston khí.

• Lắp đặt đúng hướng dòng chảy: Quan sát và lắp đặt van trùng với hướng mũi tên dập nổi chỉ hướng dòng chảy trên thân van cơ.

• Chạy thử nghiệm không tải (Test Actuator): Thử nghiệm đóng mở van vài lần khi chưa bơm lưu chất vào ống để kiểm tra hành trình quay của motor có mượt mà không.

• Bọc keo kín các đầu nối dây điện: Đảm bảo các cổ họng luồn dây điện vào Actuator được siết ốc bọc keo chống ẩm, chống nước mưa tuyệt đối.

• Thiết lập công tắc hành trình chuẩn: Định vị chính xác điểm giới hạn đóng hoàn toàn và mở hoàn toàn để motor tự động ngắt nguồn, không để xảy ra tình trạng kẹt motor gây quá tải dòng.

Câu hỏi thường gặp về van tự động (FAQ)

Van đóng mở tự động hoạt động như thế nào?

Van vận hành bằng cách tiếp nhận tín hiệu điều khiển từ trung tâm, năng lượng điện hoặc khí nén sẽ kích hoạt bộ truyền động (Actuator) tạo ra lực cơ học làm xoay hoặc nâng hạ bộ phận chặn dòng bên trong thân van để đóng/mở lưu chất.

Khi nào nên ưu tiên chọn van khí nén hơn van điện?

Bạn nên chọn van khí nén khi hệ thống yêu cầu tốc độ đóng mở cực nhanh (dưới 3 giây), tần suất đóng mở trong ngày liên tục, hoặc khi lắp đặt tại các khu vực dễ cháy nổ như kho xăng dầu, nhà máy hóa chất, dệt nhuộm.

Bộ truyền động Actuator của van có khả năng chống nước không?

Hầu hết các bộ Actuator điện và khí nén chính hãng hiện nay đều được thiết kế lớp vỏ đúc bằng hợp kim nhôm đạt tiêu chuẩn kháng nước chống bụi từ IP67 trở lên. Thiết bị có khả năng chống chịu mưa gió ngoài trời rất tốt, tuy nhiên tuyệt đối không được ngâm van ngập trong nước trừ khi dùng dòng chuyên dụng IP68.

Kết luận: Nên chọn van đóng mở tự động như thế nào?

Việc ứng dụng giải pháp van tự động vào mạng lưới đường ống công nghiệp không chỉ là một bước tiến dài trong quy trình tự động hóa mà còn là bài toán đầu tư sinh lời bền vững cho doanh nghiệp thông qua việc tối ưu hóa nhân lực và nâng cao độ chính xác vận hành. Để hệ thống đạt được tuổi thọ cao nhất, cốt lõi nằm ở việc người kỹ sư phải lựa chọn đúng loại bộ truyền động tương thích, sử dụng đúng dải điện áp và vật liệu thân van phù hợp với đặc tính lý hóa của môi trường lưu chất.
