Cẩm Nang Lựa Chọn Cùm Omega: Thông Số, Phân Loại Và Kỹ Thuật Lắp Đặt Tiêu Chuẩn

Trong quá trình thi công và vận hành hệ thống cơ điện (MEP), việc cố định các đường ống dẫn lưu chất là một công đoạn đòi hỏi sự cẩn trọng tuyệt đối. Nhiều công trình sau một thời gian đi vào hoạt động thường đối mặt với hiện tượng đường ống rung lắc dữ dội khi áp lực nước thay đổi đột biến, hệ treo ống không chắc chắn gây sập sệ, hoặc phát sinh nhu cầu cần cố định nhanh đường ống vào dầm sàn, tường bê tông.

Những sự cố phiền toái này phần lớn bắt nguồn từ lỗi chọn sai kích thước cùm, hoặc sử dụng loại đai treo quá mỏng, khiến phần cơ cấu cơ học yếu và gây ra hiện tượng võng hoặc lệch ống, làm rò rỉ các mối nối. Để giải quyết triệt để vấn đề này, cùm omega là phụ kiện cơ khí được ưu tiên lựa chọn hàng đầu nhờ độ bền cơ học cao, kết cấu chắc chắn và khả năng thi công cực kỳ nhanh chóng.

Xem ngay cách chọn đai ôm ống omega phù hợp để đảm bảo hệ thống đường ống vận hành ổn định và an toàn dài lâu.

Cùm omega là gì?

Đai ôm ống omega là loại linh kiện cơ khí chuyên dụng dùng để treo, đỡ hoặc cố định chặt các đường ống kỹ thuật (như ống nước, ống PCCC, ống luồn dây điện) vào bề mặt tường, trần bê tông hoặc hệ thanh đa năng. Về mặt hình học, phụ kiện này có hình dạng tương tự như chữ Omega trong bảng chữ cái Hy Lạp, với phần thân tròn ôm sát đường ống và hai tai loe ra dập sẵn lỗ để bắt vít nở hoặc bu-lông.

Được chế tạo chủ yếu từ phôi thép mạ kẽm hoặc inox cao cấp, dòng đai ôm này mang đến một giải pháp thi công áp tường, áp sàn cực kỳ gọn gàng. Thiết bị không chỉ phân phối đều tải trọng mà còn đảm bảo tính thẩm mỹ cho toàn bộ hạ tầng cơ điện của công trình.

Cấu tạo và nguyên lý cố định của cùm omega

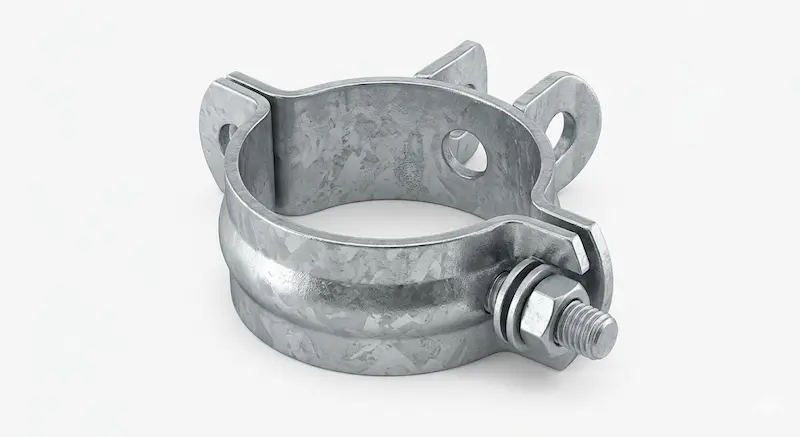

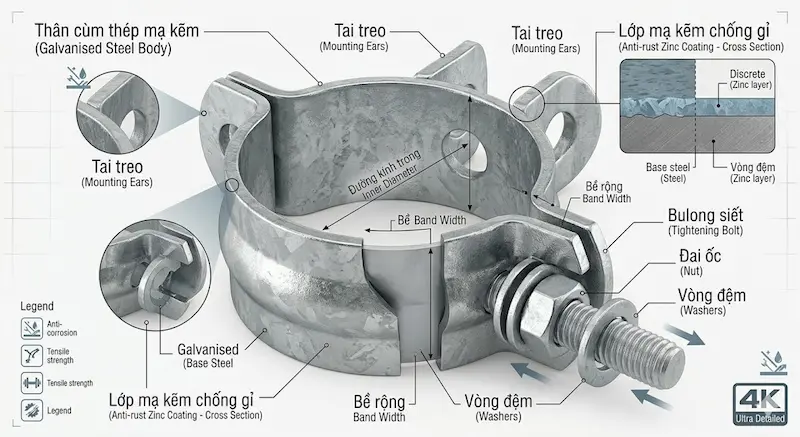

Về mặt kỹ thuật, một bộ đai ôm ống omega tiêu chuẩn có kết cấu tương đối đơn giản nhưng tính cơ học lại rất cao, bao gồm: Thân cùm (vành đai biên dạng bán nguyệt), tai treo dập phẳng ở hai đầu, lỗ xỏ bu-lông siết (hoặc vít nở) và lớp mạ bảo vệ bề mặt chống oxy hóa.

Nguyên lý cố định của cùm dựa trên cơ chế ép chặt bề mặt. Khi chúng ta đưa cùm ôm sát vào nửa chu vi ngoài của ống, hai tai treo sẽ áp phẳng vào bề mặt giá đỡ cố định (như tường bêtông hoặc dầm sắt). Thông qua việc siết chặt hai con vít nở xuyên qua lỗ tai treo, một lực ép hướng tâm cực lớn sẽ ép chặt đường ống vào giá đỡ, triệt tiêu hoàn toàn các bậc tự do chuyển động của ống.

• Vì sao đai ôm ống omega giúp giảm rung lắc hiệu quả? Khi ôm khít 100% biên dạng ngoài của ống, cùm đóng vai trò như một điểm tựa cơ học vững chãi, hấp thụ và phân tán toàn bộ động năng phát sinh từ sự xung kích của dòng lưu chất hoặc hiện tượng búa nước, ngăn không cho ống chuyển vị hay va đập vào tường.

• Vì sao cùm dày chịu tải tốt hơn? Độ dày của phôi thép quyết định trực tiếp đến module chống uốn của chi tiết. Các loại đai đúc dày từ 1.5mm - 3mm có khả năng kháng biến dạng dẻo rất tốt, không bị oằn hay rách tai cùm khi phải gánh đỡ các đường ống thép heavy-duty chứa đầy nước có trọng lượng lên tới hàng trăm kilogram.

Các loại đai ôm ống omega phổ biến hiện nay

Tùy thuộc vào yêu cầu đặc thù của môi trường thi công và tải trọng hệ thống, các nhà thầu có thể lựa chọn các chủng loại sau:

Đai ôm ống omega mạ kẽm và inox

• Cùm omega mạ kẽm (Mạ kẽm điện phân hoặc mạ kẽm nhúng nóng): Dòng sản phẩm kinh điển làm từ thép carbon cao cấp được phủ lớp kẽm bảo vệ. Ưu điểm là chịu lực tốt, giá thành rẻ, thích hợp cho môi trường trong nhà, hộp kỹ thuật thoáng đãng.

• Đai ôm ống omega inox (Inox 201, 304, 316): Sở hữu độ bóng cao và khả năng kháng hóa chất vượt trội. Loại này không bị rỉ sét ngay cả khi tiếp xúc trực tiếp với hóa chất ăn mòn, nước biển, rất thích hợp cho các nhà máy chế biến, khu vực ngoài trời.

Đai ôm ống omega treo trần và PCCC

• Cùm treo PCCC: Dòng đai ôm chịu lực chịu nhiệt theo tiêu chuẩn phòng cháy. Thường có độ dày phôi lớn, dập gân tăng cứng dọc theo thân cùm nhằm bảo đảm đường ống không bị sập hay võng khi hệ thống cứu hỏa kích hoạt áp lực tối đa.

Đai ôm ống omega có cao su chống rung

• Điểm khác biệt lớn nhất là mặt trong thân cùm được lót một lớp đệm cao su tổng hợp EPDM đàn hồi. Lớp đệm này đóng vai trò như một bộ giảm chấn cách âm, triệt tiêu hoàn toàn tiếng ồn do ma sát giữa ống và cùm khi có dòng chảy xiết, đồng thời bảo vệ bề mặt ống nhựa (nhất là ống PPR) không bị trầy xước.

Thông số kỹ thuật cần quan tâm khi chọn cùm omega

Để tránh tình trạng mua về không lắp vừa hoặc cùm bị gãy do quá tải, quý khách hàng cần tính toán kỹ các thông số kỹ thuật cốt lõi:

• Đường kính trong của cùm (Size): Phải tương thích hoàn toàn với đường kính ngoài thực tế của ống (Outer Diameter - OD). Ví dụ, ống PVC DN20 có OD là 27mm thì phải chọn cùm loại phi 27. Vì sao chọn sai kích thước dễ gây rung lắc? Nếu cùm quá rộng, ống sẽ có độ rơ lớn, khi dòng nước chảy qua sẽ tạo ra dao động va đập liên tục. Nếu cùm quá chật, bạn không thể ép hai tai cùm sát vào tường để bắt vít.

• Độ dày vật liệu: Thông thường dao động từ 1.2mm, 1.5mm, 2.0mm cho đến 3.0mm. Vì sao hệ PCCC cần cùm dày? Áp suất danh định của mạng lưới cứu hỏa thường đạt từ 10 bar đến 16 bar, khi các họng phun mở, lực phản sút rất lớn đòi hỏi đai ôm phải có độ dày cao để chống lại momen uốn.

• Vật liệu và lớp mạ: Vì sao môi trường ngoài trời nên dùng inox? Dưới tác động liên tục của tia UV, nước mưa chứa axit nhẹ và độ ẩm, các lớp mạ kẽm điện phân thông thường sẽ bị bong tróc sau 1-2 năm, dẫn đến rỉ sét ăn mòn sâu làm mục nát cùm. Khóa cùm inox 304 sẽ là giải pháp tối ưu cho tuổi thọ công trình lên tới trên 20 năm.

So sánh cùm omega với cùm U và đai treo ống

Mỗi loại phụ kiện treo đỡ đều được thiết kế cho các tư thế lắp đặt và chịu mô-men lực khác nhau. Hãy cùng theo dõi bảng đối sánh dưới đây:

• Khi nào nên dùng đai ôm ống omega? Hãy chọn dòng đai hình omega khi đường ống của bạn chạy dọc theo bề mặt tường bê tông, chạy áp sát sàn nhà hoặc chạy dọc theo các hàng cột thép kỹ thuật. Ưu điểm tuyệt đối của nó là tốc độ thi công cực kỳ nhanh, không cần hệ ty ren thả lơ lửng, giúp giữ cho đường ống có tính ổn định định vị cao nhất, chống lại các lực đẩy ngang.

Giá đai ôm ống omega phụ thuộc vào yếu tố nào?

Trên thị trường vật tư cơ điện, giá đai ôm ống omega có mức biến động rất lớn, từ vài trăm đồng cho đến vài chục nghìn đồng một chiếc. Sự chênh lệch này chịu sự chi phối của quy cách kích thước (từ phi 15 đến phi 219), độ dày phôi thép, cấu tạo có bọc cao su chống rung hay không, và đặc biệt là chủng loại vật liệu.

Dưới đây là bảng tổng hợp báo giá tham khảo cho các kích cỡ đai ôm thông dụng:

Ứng dụng thực tế của đai ôm ống omega

Nhờ tính linh hoạt và khả năng định vị chắc chắn, thiết bị này hiện diện trong hầu hết các phân khu kỹ thuật công trình:

• Hệ thống cấp thoát nước: Dùng để ôm giữ các trục ống thoát nước thải bằng nhựa PVC chạy dọc hộp kỹ thuật (hộp gen) tòa nhà chung cư hoặc áp tường nhà phố.

• Hệ thống phòng cháy chữa cháy: Cố định mạng lưới ống thép dẫn nước cứu hỏa PN16 áp sát trần hầm gửi xe hoặc các vách tường nhà kho công nghiệp.

• Hệ thống thông gió, HVAC: Treo đỡ các đường ống đồng, ống dẫn nước ngưng của hệ thống điều hòa trung tâm.

• Hệ thống điện công nghiệp: Ốp giữ các đường ống luồn dây cáp nguồn bọc thép, ống nhựa luồn dây điện trên các hệ trần phẳng dầm sàn nhà máy.

Những sai lầm thường gặp khi chọn đai ôm ống omega

Nhiều đơn vị thi công do chủ quan hoặc thiếu kinh nghiệm thường mắc phải những sai sót cơ bản dẫn đến việc hệ treo bị hư hỏng:

• Đo nhầm đường kính trong danh nghĩa của ống (DN) thay vì đo đường kính ngoài (OD), dẫn đến việc mua đai ôm bị chật, không thể ôm hết thân ống.

• Sử dụng các loại cùm mạ kẽm mỏng chỉ 1mm để cố định các đường ống thép đúc cỡ lớn có tải trọng nặng. Dưới sức nặng của nước, hai tai cùm sẽ bị kéo giãn, làm võng toàn bộ tuyến ống.

• Lắp đặt cùm sắt mạ kẽm thông thường ở môi trường ngoài trời chịu mưa nắng liên tục hoặc trong các nhà máy hóa chất, khiến cùm rỉ sét nhanh chóng và mục nát sau thời gian ngắn.

Hướng dẫn chọn đai ôm ống omega phù hợp

Để đảm bảo mua đúng chủng loại thiết bị, quý khách hàng nên tuân thủ quy trình lựa chọn kỹ thuật gồm 5 bước sau:

• Bước 1: Xác định đường kính ngoài thực tế của ống: Dùng thước kẹp chuyên dụng để đo chính xác kích thước ngoài của ống dẫn.

• Bước 2: Kiểm tra tải trọng làm việc: Đối với ống lớn chịu áp lực cao, bắt buộc phải chọn dòng đai có độ dày từ 2mm trở lên.

• Bước 3: Chọn vật liệu phù hợp với môi trường: Chọn mạ kẽm cho môi trường nội thất, tòa nhà văn phòng để tiết kiệm ngân sách; chọn inox cho môi trường hóa chất, công trình biển hoặc ngoài trời.

• Bước 4: Chọn kiểu thiết kế: Cân nhắc chọn dòng có đệm cao su EPDM nếu đường ống dẫn đặt gần khu vực phòng ngủ, phòng làm việc cần cách âm, giảm chấn.

• Bước 5: Kiểm tra chất lượng hoàn thiện: Bề mặt cùm phải nhẵn, các lỗ dập tai treo không bị lệch tâm và không có ba-vớ sắc nhọn làm rách tay thợ khi thi công.

Khuyến nghị kĩ thuật: Nếu hệ thống đường ống kỹ thuật của bạn hoạt động ngoài trời, chịu tác động trực tiếp của mưa gió hoặc đặt trong môi trường độ ẩm cao, hãy luôn ưu tiên sử dụng vật liệu inox để ngăn ngừa tuyệt đối hiểm họa rỉ sét gãy hỏng đai treo.

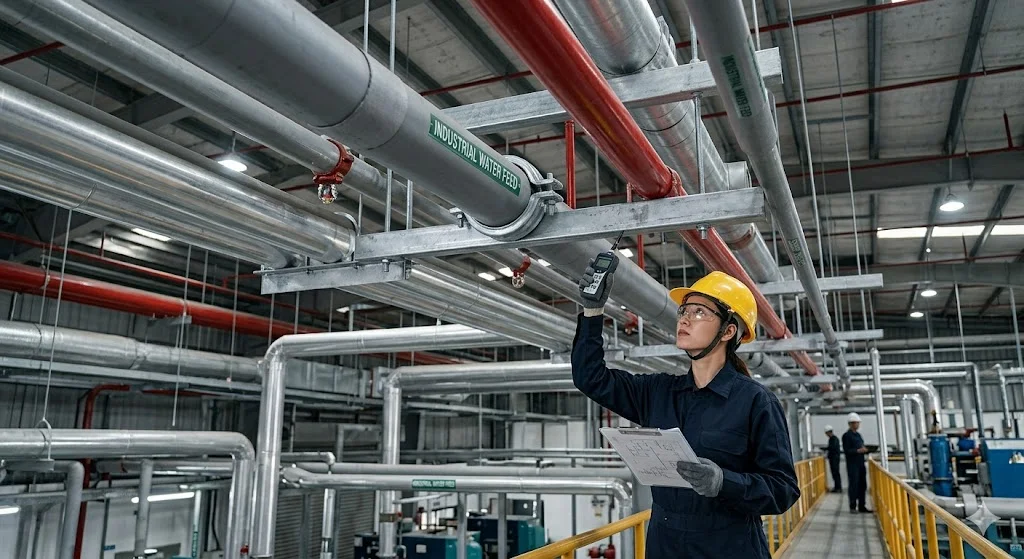

Checklist lắp đặt đai ôm ống omega đúng kỹ thuật

Quy trình thi công cùm đai ôm đạt tiêu chuẩn kỹ thuật xây dựng đòi hỏi thợ cơ điện phải tuân thủ nghiêm ngặt các tiêu chí:

• Đo và đánh dấu tuyến ống thẳng hàng: Dùng máy cân bằng laser hoặc dây rọi để lấy tâm thẳng hàng trước khi định vị cùm, tránh việc tuyến ống bị đi ngoằn ngoèo.

• Khoan và đóng vít nở chắc chắn: Lỗ khoan trên tường phải khớp với kích thước của nở nhựa hoặc nở sắt, đảm bảo khi siết vít nở không bị trượt hoặc lỏng gốc.

• Siết bu-lông/vít đều lực ở hai tai: Tiến hành vặn chặt đồng đều cả hai bên tai treo, không siết lệch một bên vì sẽ làm vênh thân cùm, khiến lực ép lên ống không đều.

• Đảm bảo đúng khoảng cách giữa các cùm treo: Tuân thủ khoảng cách tiêu chuẩn giữa các điểm treo đỡ (thông thường từ 1.5m - 2.5m tùy kích cỡ ống) để ngăn ngừa hiện tượng võng ống ở giữa các nhịp.

• Kiểm tra độ rung lắc sau khi nghiệm thu: Dùng tay lắc mạnh tuyến ống sau khi lắp để kiểm tra độ ổn định của toàn hệ thống trước khi tiến hành bơm thử áp dòng lưu chất.

Câu hỏi thường gặp về cùm omega (FAQ)

Cùm omega dùng cho loại ống nào?

Dòng cùm này có thể dùng cho mọi loại ống kỹ thuật trên thị trường hiện nay bao gồm ống nhựa PVC, PPR, HDPE, ống thép đúc, ống inox và cả các loại ống sợi thủy tinh, miễn là chọn kích cỡ cùm khớp với đường kính ngoài của ống.

Nên chọn đai ôm ống omega inox hay mạ kẽm?

Nếu lắp trong nhà, trong hộp kỹ thuật dân dụng thông thường thì cùm mạ kẽm là sự lựa chọn tối ưu về kinh tế. Khách hàng chỉ nên chuyển sang dùng cùm inox khi thi công ở môi trường ngoài trời, môi trường tiếp xúc hóa chất ăn mòn hoặc các nhà máy đòi hỏi độ sạch, độ thẩm mỹ cao.

Đai ôm ống omega có khả năng chống rung được không?

Bản thân cùm thép tiêu chuẩn giúp cố định ống chống rung ở mức độ cơ học cơ bản. Tuy nhiên, để đạt hiệu quả chống rung và tiêu âm tối đa, bạn bắt buộc phải sử dụng dòng đai ôm ống omega có cao su lót ở mặt trong. Lớp cao su này sẽ hấp thụ các dao động tần số cao cực tốt.

Kết luận: Nên chọn cùm omega như thế nào để bền và chắc chắn?

Một hệ thống cơ điện hoàn hảo được cấu thành từ những chi tiết phụ kiện nhỏ nhất nhưng chất lượng nhất. Việc lựa chọn chính xác chiếc đai ôm ống omega phù hợp với đường kính ngoài của ống, tính toán đúng tải trọng để chọn độ dày phôi thép từ 1.5mm - 2mm và sử dụng đúng chất liệu tương thích với môi trường làm việc sẽ giúp toàn bộ mạng lưới đường ống công trình ổn định vững chãi suốt hàng chục năm, hạn chế tối đa chi phí bảo trì rò rỉ.
