Giải Pháp Toàn Diện Từ Van Cổng AUT Malaysia Cho Hệ Thống Đường Ống Công Nghiệp

Khi thiết kế và vận hành các mạng lưới đường ống công nghiệp, bài toán lớn nhất của các kỹ sư luôn là làm thế nào để tìm kiếm một dòng van chặn có khả năng chịu áp lực lớn, lưu lượng đi qua tối đa và hoạt động bền bỉ theo thời gian. Nhiều công trình hiện nay đang đối mặt với tình trạng van cũ bị rò rỉ lưu chất, kẹt đĩa van hoặc tay quay bị oxy hóa không thể thao tác.

Việc lựa chọn một thương hiệu phù hợp giữa hàng trăm cái tên trên thị trường trở nên vô cùng khó khăn, nhất là khi các chủ đầu tư luôn lo ngại mua phải hàng giá rẻ chất lượng thấp gây mất an toàn. Để giải quyết triệt để những lo ngại này, dòng van cổng AUT Malaysia đã trở thành sự lựa chọn uy tín, được ứng dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải và mạng lưới phòng cháy chữa cháy (PCCC) nhờ chất lượng vượt trội và giá thành hợp lý.

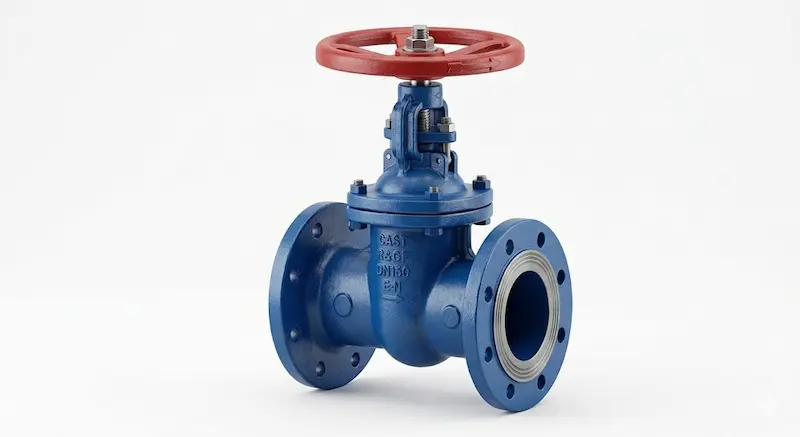

Van cổng AUT Malaysia là gì?

Van cổng AUT Malaysia là dòng van công nghiệp (Gate Valve) chuyên dùng để đóng hoặc mở hoàn toàn dòng lưu chất trên đường ống. Sản phẩm được nghiên cứu và chế tạo bởi thương hiệu AUT có xuất xứ từ Malaysia, nổi tiếng với thiết kế thân gang dẻo chịu lực, đĩa van bọc cao su chịu mài mòn và cơ chế vận hành nâng/hạ ty van thông qua vô lăng tay quay, đem lại khả năng thông thủy 100% giúp lưu lượng dòng chảy không bị sụt giảm.

Với quy trình đúc áp lực hiện đại và kiểm định khắt khe theo các tiêu chuẩn quốc tế, dòng van này đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe tại các nhà máy, khu công nghiệp và các tòa nhà cao tầng hiện nay.

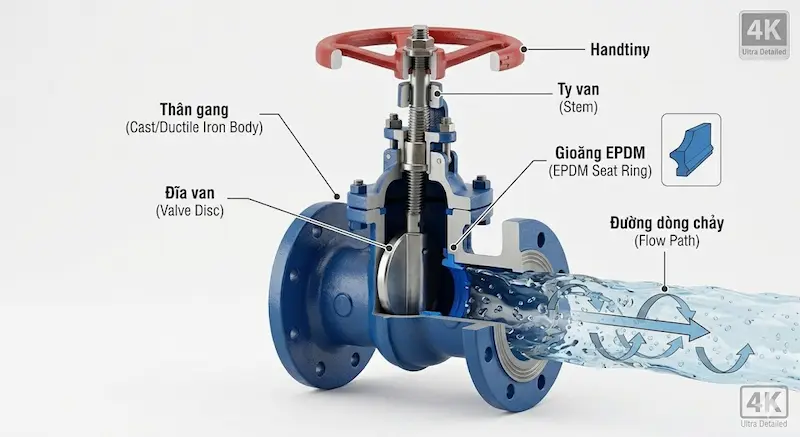

Cấu tạo và nguyên lý hoạt động của van cổng AUT

Để hiểu rõ cấu trúc vận hành bền bỉ của van cổng, chúng ta cần mổ xẻ các chi tiết cấu tạo cốt lõi của thiết bị bao gồm: Thân van bằng gang dẻo (được sơn phủ Epoxy độ dày cao), đĩa van bằng gang bọc cao su EPDM, ty van (trục van) bằng inox chống rỉ, vô lăng tay quay dùng để điều khiển và hệ thống gioăng làm kín bằng cao su EPDM.

Cơ chế đóng mở của van dựa trên chuyển động tịnh tiến. Khi quay vô lăng theo chiều kim đồng hồ, trục van sẽ truyền lực làm hạ đĩa van xuống đáy lòng van, chặn đứng hoàn toàn dòng nước. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van được kéo nâng thẳng lên trên, mở hoàn toàn lòng ống cho lưu chất đi qua.

• Vì sao van cổng phù hợp đóng mở hoàn toàn? Ở trạng thái mở hoàn toàn, đĩa van được kéo rút hoàn toàn ra khỏi lòng đường ống. Nhờ đó, dòng lưu chất đi qua van thẳng tuột, không gặp bất kỳ vật cản nào, giúp triệt tiêu hiện tượng sụt giảm áp suất và tổn thất lưu lượng.

• Tại sao không nên dùng van cổng để điều tiết lưu lượng? Nếu mở van ở các góc lửng (không mở hết) để tiết lưu dòng chảy, áp lực và vận tốc dòng nước xiết sẽ liên tục tác động trực tiếp vào đáy đĩa van. Lâu ngày, lực xói mòn này sẽ làm rách lớp cao su bọc đĩa, làm cong ty van, dẫn đến hiện tượng van bị kẹt hoặc đóng không còn kín khít.

Các loại van cổng AUT Malaysia phổ biến hiện nay

Thương hiệu AUT đã đa dạng hóa danh mục sản phẩm để phù hợp với từng không gian lắp đặt và công năng đặc thù:

Van cổng ty chìm AUT

• Đặc điểm: Khi đóng hoặc mở van, trục ty van chỉ xoay tròn tại chỗ bên trong thân mà không hề di chuyển trồi lên hay sụt xuống, chiều cao tổng thể của van luôn giữ nguyên.

• Ưu nhược điểm & Ứng dụng: Thiết kế vô cùng gọn gàng, phù hợp tuyệt đối cho các không gian lắp đặt chật hẹp, các đường ống đi ngầm dưới lòng đất hoặc các hố van chật hẹp. Nhược điểm là thợ vận hành khó quan sát được trạng thái đóng hay mở của van bằng mắt thường.

Van cổng ty nổi AUT

• Đặc điểm: Khi quay tay quay để mở van, trục ty van sẽ chuyển động tịnh tiến và trồi hẳn lên trên cao.

• Ưu nhược điểm & Ứng dụng: Giúp người kiểm tra dễ dàng nhận biết van đang mở hay đóng chỉ bằng một cái nhìn từ xa. Nhược điểm là van chiếm nhiều không gian phía trên, trục van phơi ra ngoài nên cần được tra mỡ định kỳ để tránh rỉ sét. Thường lắp trong các phòng bơm, trục đứng tòa nhà.

Thông số kỹ thuật cần quan tâm khi chọn van cổng AUT

Khi tiến hành lập quy cách vật tư cho dự án, các nhà thầu cần đặc biệt lưu ý đến các thông số kỹ thuật nền tảng sau của sản phẩm:

• Kích thước danh nghĩa (DN): Khóa van có dải kích cỡ rất rộng từ DN50, DN65, DN80, DN100 cho đến DN300, DN600, kết nối mặt bích.

• Áp suất làm việc (PN10/PN16): Quyết định giới hạn chịu lực của thân van. Vì sao hệ PCCC thường dùng PN16? Các bơm cứu hỏa công suất lớn khi kích hoạt sẽ đẩy áp suất đường ống lên rất cao, đòi hỏi van phải chịu được áp lực tối thiểu 16 bar để tránh nguy cơ nứt vỡ thành van.

• Lớp sơn phủ Epoxy đặc chủng: Vì sao lớp sơn Epoxy tốt giúp chống ăn mòn? Toàn bộ thân van AUT được sơn phủ hạt Epoxy tĩnh điện cả mặt trong lẫn mặt ngoài với độ dày trên 250 µm. Lớp sơn này như một bức tường chịu lực ngăn oxy, chống lại sự tàn phá của môi trường ẩm ướt và sự ăn mòn của các tạp chất trong nước.

• Gioăng và đĩa bọc cao su EPDM: Vì sao gioăng EPDM phổ biến trong hệ nước? Cao su EPDM có đặc tính đàn hồi cực tốt, kháng được các hóa chất xử lý nước thông thường, không bị biến dạng hay lão hóa khi ngâm nước lâu ngày, bảo đảm độ kín khít tuyệt đối cấp độ A.

• Tiêu chuẩn mặt bích: Đạt tiêu chuẩn BS EN 1092 hoặc ISO 7005, giúp van dễ dàng kết nối đồng bộ với các dòng phụ kiện thép, gang trên thị trường.

Ưu điểm của van cổng so với các dòng phổ thông

Để hiểu vì sao dòng van này luôn được ưu tiên xuất hiện trong các bộ hồ sơ thầu, hãy cùng phân tích bảng so sánh tương quan dưới đây:

Khi đặt lên bàn cân với các thương hiệu cùng phân khúc như ARV (Malaysia), Wonil (Hàn Quốc) hay FAF (Thổ Nhĩ Kỳ), van cổng AUT Malaysia khẳng định vị thế nhờ dải giá thành cực kỳ cạnh tranh, trong khi độ bền cơ học và khả năng đáp ứng kỹ thuật hoàn toàn tương đương, giúp tối ưu hóa tổng mức đầu tư cho dự án.

Giá van cổng phụ thuộc vào yếu tố nào?

Mức giá của thiết bị phân hóa rõ rệt dựa trên kích thước đường ống (DN càng lớn giá càng cao), kiểu thiết kế (dạng ty nổi thường đắt hơn dạng ty chìm do tốn nhiều nguyên liệu inox cho trục van) và áp lực vận hành (dòng PN16 dày hơn dòng PN10).

Dưới đây là bảng báo giá tham khảo cho một số Model phổ biến:

Ứng dụng thực tế của van cổng AUT Malaysia

Nhờ những đặc tính thủy lực vượt trội, dòng van này được ứng dụng rộng rãi trong các công trình hạ tầng lớn:

• Hệ thống cấp nước đô thị: Lắp đặt trên các đường ống trục chính dẫn nước sạch từ nhà máy về các khu dân cư nhờ ưu điểm lưu lượng lớn và tổn thất áp suất thấp.

• Hệ thống phòng cháy chữa cháy: Đóng vai trò là van chặn tổng đặt ngay sau trạm bơm tăng áp cứu hỏa, đảm bảo cung cấp lưu lượng nước cực đại khi có sự cố hỏa hoạn xảy ra.

• Nhà máy công nghiệp, trạm bơm thủy lợi: Quản lý dòng nước tuần hoàn trong các hệ thống làm mát Chiller, điều hòa HVAC hoặc các hệ thống tưới tiêu nông nghiệp quy mô lớn.

Những sai lầm thường gặp khi chọn van cổng AUT

Rất nhiều nhà thầu khi thi công lắp đặt gặp phải các sự cố gián đoạn do mắc phải các sai lầm cơ bản sau:

• Chọn sai tiêu chuẩn mặt bích: Mặt bích đường ống hàn sẵn theo chuẩn ANSI (Mỹ) hoặc JIS (Nhật) nhưng lại mua van chuẩn BS (Anh) của AUT dẫn đến việc các tâm lỗ bu-lông bị lệch, không thể xỏ bu-lông qua được.

• Dùng sai công năng: Cố tình dùng van cổng để điều tiết lượng nước to nhỏ, khiến đĩa cao su bị dòng nước xói rách hoàn toàn sau vài tháng sử dụng.

• Không kiểm tra không gian lắp đặt: Mua van ty nổi lắp cho các hầm cáp ngầm chật hẹp, dẫn đến việc khi mở van, ty van trồi lên đụng trần hầm, không thể mở hết hành trình.

5 điều cần kiểm tra trước khi mua (Checklist):

• Tiêu chuẩn mặt bích đường ống hiện tại là gì? (BS, JIS hay ANSI)

• Áp suất hoạt động tối đa của trạm bơm là bao nhiêu bar? (PN10 hay PN16)

• Vị trí lắp van có bị giới hạn không gian chiều cao không? (Để chọn ty chìm hay ty nổi)

• Van có yêu cầu truyền tín hiệu về tủ trung tâm không? (Hệ PCCC)

• Sản phẩm có đầy đủ chứng chỉ CO/CQ gốc từ Malaysia không?

Hướng dẫn chọn van cổng AUT Malaysia phù hợp

Để lựa chọn được model van tối ưu nhất cho công trình của mình, bạn hãy áp dụng quy trình 5 bước chuẩn kỹ sư sau:

• Bước 1: Xác định môi trường lưu chất: Nếu là nước sạch, nước thải sơ bộ chọn dòng van thân gang đĩa bọc cao su tiêu chuẩn của AUT.

• Bước 2: Chọn kích thước DN: Dựa vào đường kính ngoài của ống thép hoặc ống HDPE để chọn size van tương ứng (Ví dụ: ống mm tương ứng van DN100).

• Bước 3: Lựa chọn ty nổi hay ty chìm: Luôn ưu tiên chọn van ty chìm cho không gian hẹp hoặc đi ngầm; chọn ty nổi hoặc van tín hiệu điện cho các phòng bơm PCCC lộ thiên.

• Bước 4: Kiểm tra tiêu chuẩn mặt bích: Đảm bảo mặt bích của van đạt chuẩn BS để bắt khít với mặt bích đường ống.

• Bước 5: Chọn áp suất định mức: Hệ thống dân dụng thông thường chọn dòng PN10; hệ thống nhà cao tầng hoặc PCCC bắt buộc chọn dòng PN16.

Lời khuyên từ chuyên gia: Nếu hệ thống của bạn yêu cầu lắp đặt âm sàn, đi ngầm dưới lòng đất hoặc tại các vị trí chật hẹp, hãy luôn ưu tiên sử dụng van cổng ty chìm để tiết kiệm diện tích và bảo vệ trục van tối đa.

Checklist lắp đặt van cổng AUT đúng kỹ thuật

Quy trình thi công lắp đặt van mặt bích cần tuân thủ nghiêm ngặt các bước sau để tránh hiện tượng rò rỉ và vênh bích:

• Lau sạch bề mặt bích: Đảm bảo bề mặt kết nối của van và đường ống không dính cát bẩn, rỉ sắt.

• Đặt gioăng đệm cao su chính tâm: Đặt gioăng đệm bích vào giữa hai mặt bích trước khi xỏ bu-lông để làm kín.

• Siết bu-lông đối xứng đều lực: Không siết chặt hoàn toàn một con bu-lông ngay lập tức, mà phải siết theo hình ngôi sao (đối xứng) một cách từ từ để mặt bích ép đều, tránh bị vênh gây nứt tai bích.

Câu hỏi thường gặp về van cổng (FAQ)

Van cổng AUT Malaysia có tốt không?

Dòng van này thuộc phân khúc chất lượng cao với độ bền bỉ rất tốt. Nhờ thân bằng gang dẻo, đĩa van bọc cao su EPDM dày dặn và lớp sơn phủ Epoxy chống chịu thời tiết, van có tuổi thọ vận hành thực tế tại các công trình lên tới 10–15 năm, hoàn toàn vượt trội so với các dòng van gang thông thường.

Nên chọn van ty nổi hay van ty chìm?

Hãy chọn van ty chìm khi vị trí lắp đặt chật hẹp, phòng hố van nhỏ hoặc đường ống đi ngầm. Chọn van ty nổi khi lắp ngoài không gian rộng, phòng bơm thoáng đãng hoặc khi hệ thống yêu cầu người vận hành phải nhận biết nhanh trạng thái đóng/mở của van từ xa bằng mắt thường.

Van cổng AUT có dùng cho hệ thống phòng cháy chữa cháy được không?

Hoàn toàn được. Thương hiệu AUT cung cấp các dòng van cổng ty nổi và van cổng tín hiệu điện đạt đầy đủ tiêu chuẩn khắt khe của cục PCCC, chịu được áp lực PN16 chuyên dụng cho các trục đường ống cứu hỏa của tòa nhà và nhà máy..

Kết luận: Có nên chọn van cổng AUT Malaysia cho hệ thống công nghiệp?

Để xây dựng một hệ thống đường ống công nghiệp vận hành an toàn và tối ưu chi phí, việc lựa chọn dòng van cổng là một quyết định đầu tư vô cùng thông minh. Với những ưu điểm vượt trội về độ kín kỹ thuật, khả năng chống ăn mòn cao bằng lớp sơn Epoxy dày dặn, cùng một mức giá thành cực kỳ hợp lý so với các dòng van từ Hàn Quốc hay châu Âu, AUT chính là mắt xích bảo vệ đáng tin cậy cho mọi công trình.
