Stainless Steel Y Piece: Giải Pháp Chia Dòng Hiệu Quả Cho Hệ Thống Đường Ống Inox

Trong các hệ thống đường ống inox chuyên dụng dùng cho ngành thực phẩm, hóa chất, xử lý nước hay dược phẩm, việc kiểm soát dòng chảy một cách chính xác là yếu tố then chốt. Một trong những thách thức thường gặp là làm thế nào để chia tách hoặc hợp nhất các dòng lưu chất mà không gây ra nhiễu loạn hoặc sụt giảm áp suất quá mức. Trong bối cảnh đó, tê chữ Y inox nổi lên như một phụ kiện kỹ thuật thiết yếu. Tuy nhiên, trên thực tế, nhiều người dùng vẫn thường nhầm lẫn phụ kiện này với lọc chữ Y (Y Strainer) do sự tương đồng về hình dáng.

Việc hiểu sai bản chất của tê chữ Y inox có thể dẫn đến lựa chọn sai lầm, gây ảnh hưởng trực tiếp đến hiệu suất vận hành của toàn bộ hệ thống. Bài viết dưới đây sẽ giúp bạn làm sáng tỏ khái niệm, cấu tạo, phân loại cũng như kinh nghiệm chọn mua và lắp đặt phụ kiện này một cách chuyên sâu, đảm bảo hệ thống đường ống của bạn luôn vận hành ổn định, an toàn và bền bỉ.

Stainless Steel Y Piece là gì?

Stainless Steel Y Piece (hay còn gọi là tê chữ Y inox) là phụ kiện nối đường ống bằng vật liệu inox cao cấp, được thiết kế với hình dáng chữ Y, giữ vai trò quan trọng trong việc chia dòng (phân nhánh) hoặc hợp dòng (tập trung) lưu chất trong hệ thống đường ống dẫn nước, khí, hơi và hóa chất.

Khác hoàn toàn với Y Strainer (lọc chữ Y) – vốn chứa lưới lọc để loại bỏ tạp chất, tê chữ Y inox chỉ đơn thuần là một đoạn ống trung gian có nhánh phụ. Với cấu tạo bằng inox, phụ kiện này đảm bảo độ bền bỉ trong các môi trường khắc nghiệt, chống ăn mòn và đáp ứng các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm. Đây chính là giải pháp thay thế hoàn hảo cho tê chữ T (Tee) trong các ứng dụng cần giảm thiểu sự xung đột dòng chảy và tối ưu hóa áp suất.

Nguyên lý hoạt động của tê chữ Y inox

Nguyên lý hoạt động của tê chữ Y inox dựa trên cơ chế phân luồng dòng chảy thông qua các nhánh phụ được thiết kế theo các góc nghiêng cụ thể. Khi lưu chất đi vào từ nhánh chính, cấu trúc hình chữ Y giúp dòng chảy được chuyển hướng một cách mượt mà hơn so với các phụ kiện vuông góc như T-junction.

• Cơ chế phân chia dòng: Dòng chảy chính được chia thành hai luồng nhỏ hơn với mức độ nhiễu loạn thấp, giúp duy trì áp suất ổn định hơn.

• Cơ chế hợp dòng: Hai luồng lưu chất từ hai nguồn khác nhau được hội tụ lại tại nhánh chính một cách hài hòa, hạn chế va đập giữa các phân tử chất lỏng hoặc khí.

Vì sao thiết kế chữ Y lại vượt trội hơn? Nhờ vào góc chia dòng (thường là 45° hoặc 60°),tê chữ Y inox làm giảm đáng kể hiện tượng "búa nước" và giảm tổn thất áp suất (pressure drop) so với tê chữ T thông thường. Điều này không chỉ giúp tiết kiệm năng lượng cho hệ thống bơm mà còn bảo vệ đường ống khỏi các rung động cơ học không mong muốn.

Phân tích cấu tạo và phân loại tê chữ Y inox

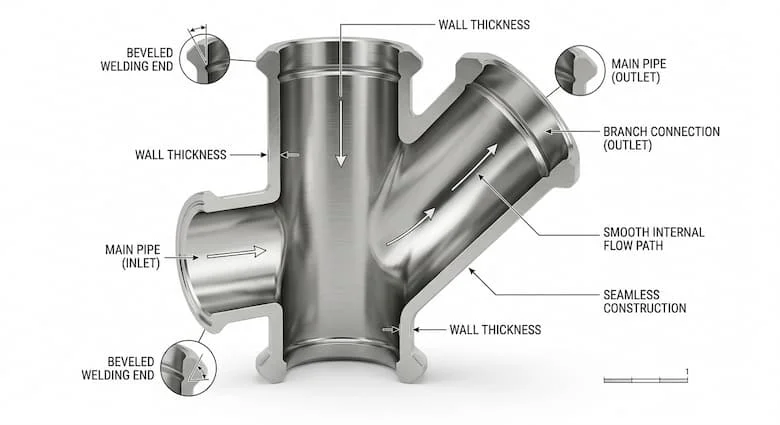

Cấu tạo chi tiết

Một phụ kiện tê chữ Y inox tiêu chuẩn thường bao gồm:

• Thân phụ kiện: Được đúc hoặc hàn từ thép không gỉ, đảm bảo độ dày thành ống đồng nhất.

• Nhánh chính và nhánh phụ: Được gia công chính xác để đảm bảo lưu lượng đạt mức thiết kế.

• Đầu nối: Có thể là ren, hàn hoặc dạng kẹp (Clamp) – đặc biệt quan trọng trong công nghiệp thực phẩm.

• Bề mặt gia công: Được đánh bóng (bề mặt gương hoặc satin) để ngăn chặn vi khuẩn tích tụ.

Phân loại phổ biến

• Theo vật liệu: Inox 304 (phổ biến nhất, giá thành hợp lý), Inox 316/316L (chống ăn mòn tuyệt đối, phù hợp hóa chất/dược phẩm).

• Theo kiểu kết nối:

  • Clamp (Tri-clamp): Tiêu chuẩn vàng trong ngành thực phẩm, dược phẩm vì dễ tháo rời vệ sinh.

  • Hàn (Butt Weld/Socket Weld): Cho mối nối vĩnh viễn, chịu áp suất cao.

  • Ren: Cho hệ thống dân dụng hoặc áp suất thấp.

• Theo góc chia: Góc 45° là phổ biến nhất để tối ưu dòng chảy.

Thông số kỹ thuật và so sánh

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn cho tê chữ Y inox.

So sánh tê chữ Y inox với các phụ kiện khác

Tại sao nên sử dụng? tê chữ Y inox không chỉ chống ăn mòn vượt trội mà còn giúp giảm thiểu thời gian vệ sinh định kỳ, tối ưu hóa lưu lượng dòng chảy, đặc biệt là trong các hệ thống đòi hỏi độ chính xác cao về áp suất và vệ sinh như nhà máy sữa hay sản xuất mỹ phẩm.

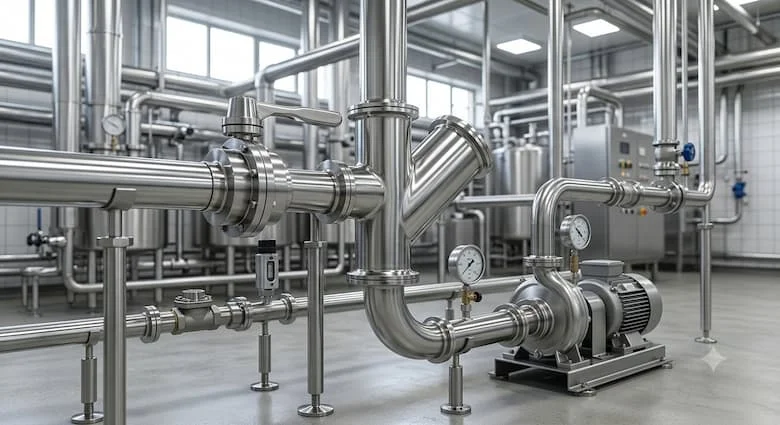

Ứng dụng thực tế và sai lầm thường gặp

Stainless Steel Y Piece xuất hiện trong các hệ thống yêu cầu khắt khe nhất:

• Nhà máy thực phẩm & sữa: Kết nối các bồn chứa, đảm bảo dòng chảy không bị ứ đọng.

• Dược phẩm & Mỹ phẩm: Đảm bảo tính vô trùng nhờ bề mặt inox sáng bóng.

• Hóa chất: Chống lại sự ăn mòn của dung môi, axit loãng.

• Xử lý nước & HVAC: Điều phối lưu chất ổn định.

Những sai lầm thường gặp:

• Chọn sai góc chia: Sử dụng góc 90° khi hệ thống cần áp suất ổn định cao gây nhiễu dòng.

• Sai vật liệu inox: Dùng Inox 201 cho môi trường hóa chất dẫn đến rỉ sét chỉ sau thời gian ngắn.

• Không tính đến chuẩn kết nối: Lắp phụ kiện ren vào hệ thống Clamp (cần chuyển đổi) gây tốn kém và rò rỉ.

  Hậu quả của việc chọn sai thường là rò rỉ tại mối nối, ăn mòn hóa học và nghiêm trọng nhất là nhiễm bẩn sản phẩm đối với ngành dược phẩm/thực phẩm.

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn:

1. Xác định môi chất: Độ ăn mòn của lưu chất quyết định dùng 304 hay 316.

2. Chọn kiểu kết nối: Dùng Clamp (vệ sinh nhanh) hay Hàn (áp suất cao)?

3. Tính toán kích thước: Đảm bảo DN khớp với hệ thống hiện hữu.

4. Kiểm tra tiêu chuẩn: Đảm bảo phụ kiện đáp ứng tiêu chuẩn vệ sinh thực phẩm (nếu có).

Bảo trì:

• Vệ sinh: Đối với ngành thực phẩm, cần tháo rời (nếu dùng Clamp) để vệ sinh định kỳ bằng hóa chất chuyên dụng.

• Kiểm tra mối hàn/mối nối: Theo dõi các vết nứt nhỏ hoặc dấu hiệu rò rỉ tại các đầu nhánh.

• Kiểm tra ăn mòn: Nếu thấy bề mặt inox có dấu hiệu ố vàng, cần đánh giá lại môi trường làm việc.

FAQ: Giải đáp thắc mắc thường gặp

1.Stainless Steel Y Piece có phải là Y Strainer không?

Không, Y Piece là phụ kiện chia dòng, không có lưới lọc như Y Strainer.

2.Nên chọn Inox 304 hay 316?

304 dùng cho nước sạch, thực phẩm; 316 dùng cho hóa chất, môi trường ăn mòn mạnh.

3.Y Piece dùng cho hơi nóng được không?

Có, nếu sử dụng vật liệu Inox 316 và kết nối hàn/mặt bích.

4.Kiểu kết nối nào tốt nhất?

Kết nối Clamp (Tri-clamp) là tốt nhất cho yêu cầu vệ sinh cao.

5.Làm sao chọn đúng kích thước?

Chọn theo đường kính danh nghĩa (DN) của đường ống chính.

Kết luận

Stainless Steel Y Piece là một "người hùng thầm lặng" trong các hệ thống đường ống inox, đóng vai trò quan trọng trong việc duy trì lưu lượng ổn định và giảm thiểu tổn thất áp suất. Việc lựa chọn đúng vật liệu, kiểu kết nối và kích thước không chỉ giúp hệ thống vận hành trơn tru mà còn bảo vệ uy tín thương hiệu của bạn thông qua việc đảm bảo chất lượng sản phẩm đầu ra.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về stainless steel y piece .
