Phụ Kiện Nối Ống Thép: Phương Pháp Kết Nối Toàn Diện Cho Hệ Thống Đường Ống

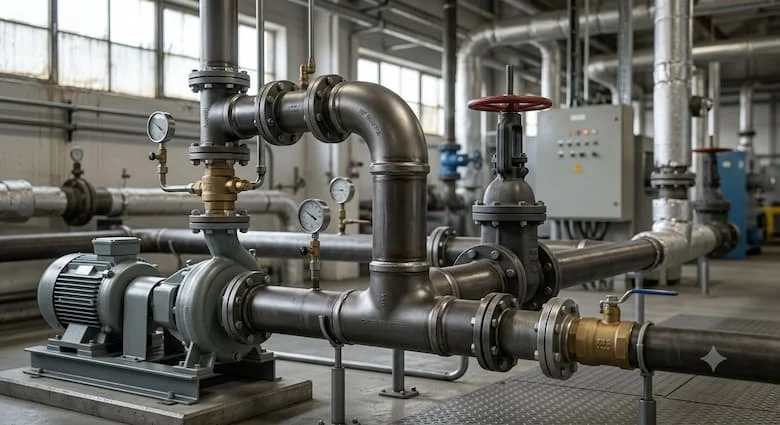

Trong các hệ thống hạ tầng cấp thoát nước, mạng lưới phòng cháy chữa cháy (PCCC), hệ thống điều hòa không khí (HVAC), dầu khí hay các nhà máy sản xuất công nghiệp, đường ống thép đóng vai trò là "mạch máu" dẫn truyền lưu chất. Tuy nhiên, một hệ thống đường ống thép không thể lắp đặt hoàn chỉnh và vận hành ổn định nếu thiếu đi các phụ kiện nối ống. Đây là những thành phần quan trọng giúp kết nối, chuyển hướng, chia nhánh và thay đổi kích thước đường ống, đảm bảo dòng chảy liên tục và an toàn. Việc lựa chọn sai loại phụ kiện hoặc vật liệu không phù hợp có thể dẫn đến các hệ lụy nghiêm trọng như rò rỉ lưu chất, sụt giảm áp suất, gây khó khăn cho công tác bảo trì và làm giảm đáng kể tuổi thọ của toàn bộ hệ thống.

Bài viết này sẽ giúp bạn hiểu rõ bản chất của các loại phụ kiện nối ống, đặc điểm kỹ thuật chi tiết, ứng dụng thực tế và cung cấp quy trình chuẩn để lựa chọn đúng sản phẩm cho từng nhu cầu vận hành cụ thể.

Phụ kiện nối ống thép là gì?

Phụ kiện nối ống thép là tập hợp các chi tiết cơ khí được sản xuất chuyên biệt để thực hiện các chức năng kết nối, chuyển hướng, chia nhánh hoặc thay đổi kích thước của đường ống thép trong các hệ thống dẫn truyền chất lỏng và khí.

Vai trò của các phụ kiện này không chỉ dừng lại ở việc nối các đoạn ống với nhau. Chúng còn đảm nhận nhiệm vụ quan trọng trong việc tạo ra cấu trúc vững chắc, đảm bảo độ kín khít tuyệt đối và chịu được các điều kiện khắc nghiệt về áp suất, nhiệt độ. Các phụ kiện này hỗ trợ đắc lực cho công tác tháo lắp, thay thế và bảo trì hệ thống mà không cần phải thay đổi toàn bộ kết cấu đường ống ban đầu. Việc hiểu rõ nguyên lý và vai trò của phụ kiện là bước đầu tiên để xây dựng một hệ thống đường ống chuyên nghiệp.

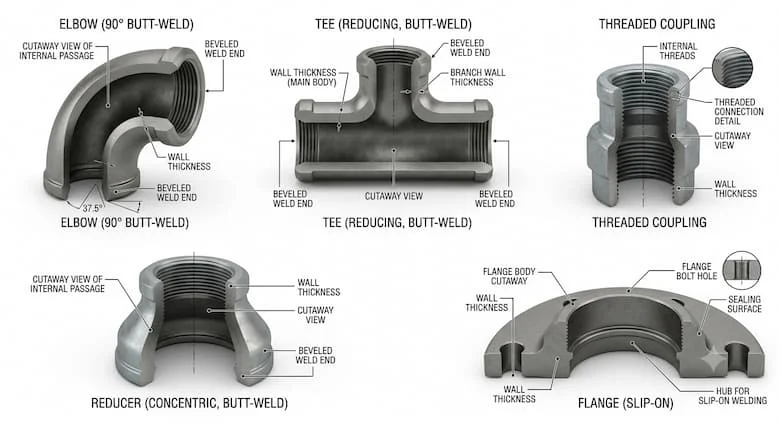

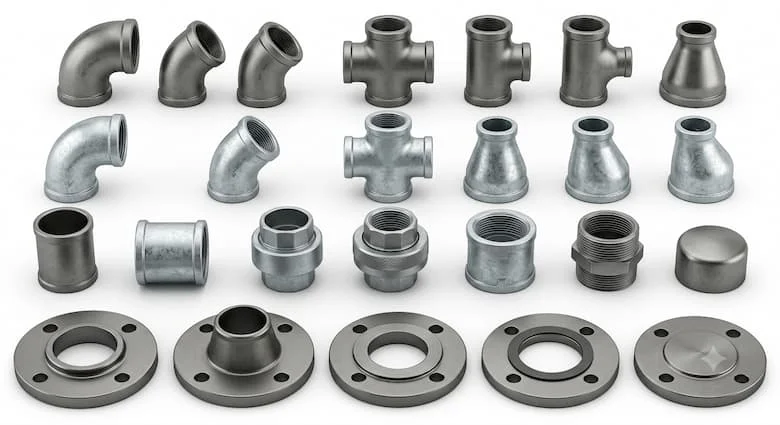

Các loại phụ kiện nối ống phổ biến

Trên thị trường hiện nay có rất nhiều chủng loại phụ kiện nối ống, mỗi loại được thiết kế cho một mục đích kỹ thuật riêng biệt:

• Co (Elbow): Dùng để chuyển hướng dòng chảy theo góc 45°, 90° hoặc 180°. Đây là phụ kiện cơ bản giúp đường ống vượt qua các chướng ngại vật trong không gian lắp đặt.

• Tê (Tee): Có hình dạng chữ T, dùng để chia nhánh đường ống từ một đường chính ra các đường nhánh. Có tê đều (ba đầu bằng nhau) và tê giảm (một đầu nhánh nhỏ hơn).

• Côn thu (Reducer): Sử dụng khi cần nối hai đoạn ống có đường kính khác nhau. Có hai loại chính là côn thu đồng tâm (tâm hai đầu trùng nhau) và côn thu lệch tâm (tâm hai đầu khác nhau).

• Măng sông (Coupling) & Rắc co (Union): Măng sông dùng để nối hai đoạn ống thẳng, trong khi rắc co cho phép tháo lắp nhanh chóng tại các vị trí cần bảo trì thường xuyên.

• Mặt bích (Flange): Là phụ kiện dùng để kết nối ống với các thiết bị như van, máy bơm, bình áp lực, tạo sự chắc chắn và dễ dàng tháo rời.

• Nắp bịt (Cap): Dùng để chặn kín đầu cuối của đường ống thép.

Phân loại theo phương pháp kết nối

Hiệu suất của hệ thống phụ thuộc rất lớn vào phương pháp kết nối. Dưới đây là các loại phổ biến:

• Phụ kiện hàn đối đầu (Butt Weld): Phổ biến cho các hệ thống áp suất cao, đường ống lớn. Ưu điểm là độ bền mối nối cao, cực kỳ kín, nhưng đòi hỏi kỹ thuật hàn chuyên nghiệp.

• Phụ kiện hàn lồng (Socket Weld): Ống được đút vào trong phụ kiện rồi hàn vòng quanh. Phù hợp cho đường ống nhỏ, áp suất trung bình.

• Phụ kiện ren (Threaded): Tiện lợi, dễ lắp đặt và tháo dỡ mà không cần máy hàn. Thường dùng cho các hệ thống áp suất thấp, quy mô dân dụng.

• Phụ kiện mặt bích (Flanged): Sử dụng bulong để siết chặt các mặt bích với nhau. Đây là tiêu chuẩn vàng cho các hệ thống yêu cầu tháo lắp thường xuyên để bảo dưỡng.

• Phụ kiện nối nhanh (Grooved): Sử dụng khớp nối rãnh có gioăng cao su, giúp lắp đặt cực nhanh, thường thấy trong các hệ thống PCCC.

Thông số kỹ thuật cần biết

Khi chọn mua phụ kiện nối ống, kỹ sư cần nắm vững các thông số kỹ thuật sau để đảm bảo sự đồng bộ:

Việc chọn đúng "Schedule" (độ dày) là cực kỳ quan trọng để đảm bảo phụ kiện chịu được áp suất thiết kế. Ngoài ra, việc đối chiếu tiêu chuẩn kỹ thuật giúp đảm bảo các phụ kiện từ những nhà cung cấp khác nhau vẫn có thể lắp ghép hoàn hảo với nhau.

Tại sao cần chọn đúng phụ kiện nối ống thép?

Lựa chọn đúng phụ kiện không chỉ là vấn đề lắp vừa, mà là vấn đề về an toàn và hiệu quả chi phí:

• Đảm bảo độ kín: Giảm thiểu rò rỉ lưu chất, đặc biệt quan trọng với các hệ thống hóa chất hoặc khí nén dễ cháy nổ.

• Tối ưu dòng chảy: Phụ kiện chuẩn giúp giảm tổn thất áp suất, từ đó tiết kiệm năng lượng cho hệ thống bơm.

• Kéo dài tuổi thọ: Sử dụng đúng vật liệu giúp chống lại quá trình ăn mòn hóa học và cơ học.

• Giảm chi phí vận hành: Việc lắp đặt đúng cách ngay từ đầu giúp giảm thiểu các sự cố hỏng hóc, giảm chi phí sửa chữa và bảo trì ngoài kế hoạch.

Một sai lầm phổ biến là chọn sai vật liệu (ví dụ: dùng thép đen cho môi trường ăn mòn mạnh) hoặc chọn sai độ dày so với áp suất hệ thống, dẫn đến nứt mối hàn hoặc vỡ phụ kiện, gây mất an toàn lao động và thiệt hại kinh tế lớn.

Ứng dụng thực tế và checklist lựa chọn

Phụ kiện nối ống hiện diện ở khắp mọi nơi:

• Hệ thống cấp nước & PCCC: Yêu cầu độ bền cao, thường dùng mặt bích và hàn.

• HVAC: Sử dụng nhiều co, tê để điều hướng luồng hơi/nước.

• Dầu khí & Hóa chất: Yêu cầu khắt khe về tiêu chuẩn vật liệu và độ kín của mối hàn.

Checklist để chọn đúng phụ kiện:

1. Xác định môi chất: Nước, hóa chất, hơi nóng hay dầu?

2. Kích thước ống: Đo chính xác đường kính ngoài (OD).

3. Áp suất/Nhiệt độ: Kiểm tra tiêu chuẩn SCH và nhiệt độ cực đại.

4. Vật liệu: Thép cacbon thông thường hay thép không gỉ?

5. Phương pháp kết nối: Cần tháo lắp (mặt bích/ren) hay hàn cố định?

Khi lắp đặt, hãy chú ý vệ sinh sạch đầu ống, thực hiện hàn hoặc siết ren đúng lực, và luôn kiểm tra rò rỉ bằng áp suất thực tế trước khi đưa vào vận hành chính thức.

FAQ: Giải đáp thắc mắc thường gặp

1.Phụ kiện nối ống thép gồm những loại nào?

Gồm co, tê, côn thu, măng sông, rắc co, mặt bích, nắp bịt.

2.Nên dùng phụ kiện ren hay hàn?

Dùng ren khi cần tháo lắp, áp suất thấp; dùng hàn khi cần độ bền cao, áp suất lớn và độ kín tuyệt đối.

3.Phụ kiện nối ống thép có dùng được cho áp suất cao không?

Có, đặc biệt là các loại phụ kiện hàn đối đầu (Butt Weld) đạt tiêu chuẩn SCH40, SCH80 trở lên.

4.Có thể sử dụng phụ kiện thép cho nước nóng và hơi không?

Có, nhưng cần chọn vật liệu thép chịu nhiệt và loại gioăng làm kín phù hợp.

5.Làm sao chọn đúng kích thước?

Dựa vào đường kính danh nghĩa (DN) và độ dày (SCH) ghi trên bản vẽ thiết kế kỹ thuật.

Kết luận

Phụ kiện nối ống thép là những "mắt xích" không thể thiếu, quyết định sự thành bại của một hệ thống đường ống công nghiệp. Việc đầu tư thời gian tìm hiểu và lựa chọn đúng chủng loại, vật liệu và tiêu chuẩn kỹ thuật không chỉ đảm bảo sự an toàn tối đa cho hệ thống mà còn giúp tối ưu hóa chi phí vận hành và bảo trì trong dài hạn.
