Iron Pipe Ball Valve: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Kim Loại

Trong vận hành các hệ thống đường ống công nghiệp, từ mạng lưới cấp nước sạch, hệ thống PCCC, HVAC cho đến các dây chuyền sản xuất hóa chất, việc kiểm soát dòng chảy luôn là yếu tố quyết định sự ổn định của toàn bộ nhà máy. Nhiều hệ thống đường ống sắt (Iron Pipe) hiện nay thường gặp phải các vấn đề nghiêm trọng như rò rỉ tại vị trí van, tình trạng kẹt van do oxy hóa, hoặc lưu lượng không đạt yêu cầu thiết kế. Khi cần thay thế hoặc lắp đặt mới, nhiều kỹ sư và nhà quản lý thường tìm kiếm giải pháp Iron Ball Valve. Tuy nhiên, làm thế nào để chọn được sản phẩm phù hợp nhất với đặc tính đường ống kim loại và đảm bảo tuổi thọ lâu dài? Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và kinh nghiệm lựa chọn thiết bị này.

Iron Pipe Ball Valve là gì?

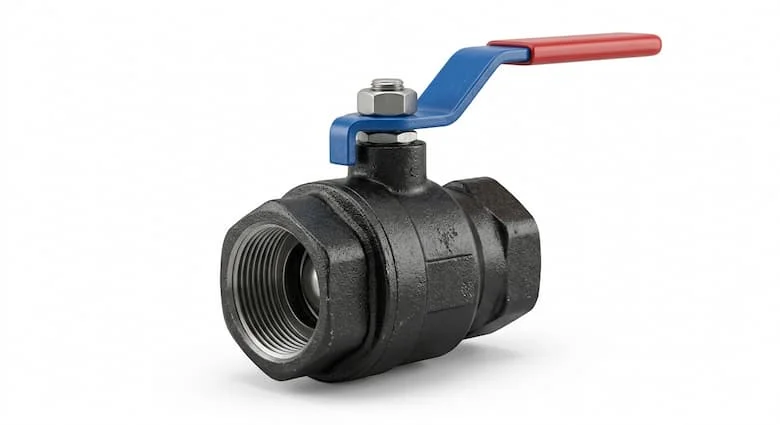

Iron Pipe Ball Valve là dòng van bi được thiết kế chuyên biệt để tích hợp vào các hệ thống đường ống kim loại, phổ biến nhất là ống sắt, ống thép hoặc gang. Tên gọi này không có nghĩa là toàn bộ van làm từ sắt hay gang, mà nó biểu thị mục đích sử dụng là kết nối và kiểm soát dòng chảy trong các loại đường ống kim loại truyền thống.

Về cấu tạo, đây là loại van đóng mở bằng một viên bi tròn có lỗ xuyên tâm nằm bên trong thân van. Khi xoay viên bi 90 độ, dòng chảy sẽ được đóng hoặc mở hoàn toàn. Khả năng thích ứng của Iron Ball Valve với các đường ống sắt đến từ sự đa dạng trong phương thức kết nối như nối ren, mặt bích hoặc hàn, đảm bảo độ kín khít tuyệt đối và khả năng chịu được áp lực cao mà các hệ thống ống kim loại thường yêu cầu. Đây là giải pháp "vàng" giúp loại bỏ hoàn toàn hiện tượng thất thoát lưu chất vốn là nỗi đau đầu của nhiều đơn vị vận hành.

Nguyên lý hoạt động của Iron Ball Valve

Nguyên lý của dòng van này dựa trên sự xoay chuyển của viên bi bên trong thân van, vận hành bởi tay gạt hoặc bộ truyền động gắn bên ngoài. Khi tay gạt ở vị trí song song với thân ống, lỗ xuyên tâm của viên bi trùng với hướng dòng chảy, cho phép lưu chất đi qua với trở lực thấp nhất. Khi xoay tay gạt 90 độ, viên bi sẽ xoay theo, chặn đứng hoàn toàn dòng chảy.

Điểm ưu việt trong nguyên lý này nằm ở:

• Khả năng kín nước: Gioăng làm kín (seat) ôm sát bề mặt bi, đảm bảo không có rò rỉ ngay cả ở áp suất cao.

• Tổn thất áp thấp: Nhờ thiết kế lỗ thông tròn thẳng, lưu chất đi qua gần như không bị cản trở, khác biệt hoàn toàn với các dòng van cửa (gate valve) hay van cầu (globe valve).

• Tốc độ đóng mở cực nhanh: Chỉ cần một thao tác gạt nhẹ, hệ thống đã được cô lập, cực kỳ quan trọng trong các tình huống khẩn cấp như PCCC hoặc sự cố rò rỉ hóa chất.

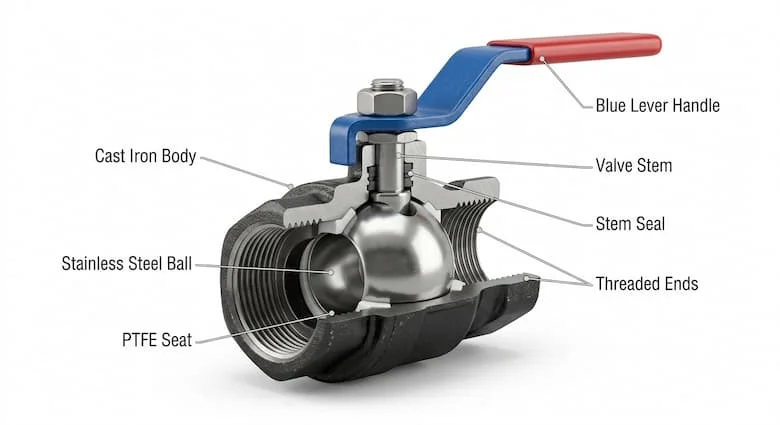

Cấu tạo chi tiết của Iron Ball Valve

Để đạt được hiệu suất vượt trội, mỗi bộ phận của van đều được chế tạo từ vật liệu kỹ thuật cao:

• Thân van: Thường làm từ gang, thép cacbon hoặc inox 304/316 tùy vào môi trường làm việc. Thân van dày dặn để chịu được áp suất vận hành lớn.

• Bi van: Được làm bằng thép không gỉ hoặc mạ chrome, đảm bảo độ nhẵn mịn, chống ma sát và ngăn ngừa bám cặn.

• Ghế van (Seat): Bộ phận quan trọng làm từ PTFE (Teflon) hoặc RPTFE, có khả năng chịu nhiệt và hóa chất, đóng vai trò tạo độ kín khít tuyệt đối cho van.

• Trục van (Stem): Liên kết tay gạt với viên bi, được thiết kế chống thổi bay (blow-out proof) để đảm bảo an toàn tuyệt đối dưới áp suất cao.

• Gioăng làm kín: Các vòng đệm cao su hoặc Teflon ngăn chặn rò rỉ tại các khớp nối giữa các bộ phận của van.

Phân loại Iron Ball Valve

Để phù hợp với mọi quy mô hệ thống, thị trường cung cấp nhiều biến thể:

• Theo kết nối: Nối ren (cho ống nhỏ), mặt bích (cho ống lớn, chịu áp cao) hoặc hàn (cho hệ thống cố định vĩnh viễn).

• Theo vật liệu: Gang (Ductile Iron) kinh tế cho cấp nước, thép cacbon chịu áp, và Inox cao cấp cho hóa chất/thực phẩm.

• Theo điều khiển: Tay gạt thủ công, tay quay hộp số (dành cho van kích thước lớn) hoặc lắp đặt bộ truyền động khí nén/điện để tự động hóa hệ thống.

• Theo số ngã: Loại 2-way (đóng mở đơn giản) hoặc 3-way (điều hướng dòng chảy).

Thông số kỹ thuật tiêu chuẩn

So sánh Iron Ball Valve với các loại van khác

Vì sao dòng van này phổ biến? Iron Ball Valve được ưa chuộng nhờ khả năng "lắp vào là quên" – nghĩa là ít cần bảo trì, tuổi thọ kéo dài nhiều năm, đóng mở nhanh chóng giúp bảo vệ toàn bộ đường ống khỏi tình trạng búa nước và rò rỉ.

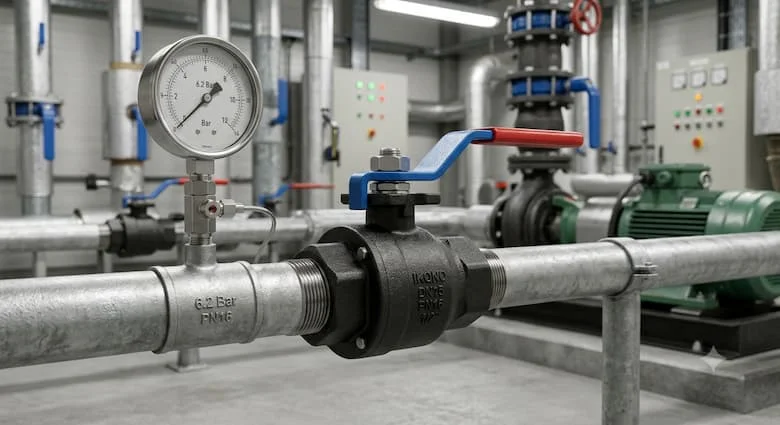

Ứng dụng thực tế

Iron Ball Valve là lựa chọn số 1 trong:

• Cấp nước & PCCC: Đảm bảo độ tin cậy tuyệt đối khi cần xả nước chữa cháy.

• HVAC: Kiểm soát dòng nước nóng/lạnh trong hệ thống điều hòa trung tâm.

• Công nghiệp nặng: Dầu khí, khí nén, hóa chất nhẹ nhờ khả năng chịu áp suất vượt trội.

• Nhà máy thực phẩm: Sử dụng phiên bản Inox vi sinh để đảm bảo vệ sinh.

Khi nào nên sử dụng? Hãy ưu tiên dùng loại van này khi hệ thống của bạn cần sự cô lập dòng chảy nhanh, áp suất hệ thống cao và hạn chế tối đa các điểm rò rỉ tiềm ẩn. Tuy nhiên, nếu bạn cần điều tiết lưu lượng chính xác, hãy cân nhắc van cầu thay vì van bi để bảo vệ tuổi thọ seat van.

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn:

1. Lưu chất: Kiểm tra tính ăn mòn để chọn vật liệu thân van ( gang, thép, inox).

2. Áp suất: Phải cao hơn áp suất tối đa của hệ thống ít nhất 1.5 lần.

3. Tiêu chuẩn kết nối: Kiểm tra tiêu chuẩn mặt bích của đường ống sắt hiện hữu.

Lắp đặt & Bảo trì:

• Lắp đặt: Vệ sinh sạch đường ống trước khi lắp, đảm bảo siết bulong mặt bích đối xứng để tránh nứt thân van.

• Bảo trì: Vận hành van ít nhất mỗi tháng một lần để tránh kẹt bi. Nếu phát hiện rò rỉ tại trục, cần thay thế vòng đệm ngay lập tức để tránh ăn mòn trục.

FAQ: Giải đáp thắc mắc về Iron Pipe Ball Valve

1.Iron Pipe Ball Valve có phải làm hoàn toàn bằng gang không?

Không, tên gọi chỉ định mục đích dùng cho ống kim loại. Thân van có thể là gang, thép hoặc inox.

2.Van bi có dùng được cho nước nóng không?

Có, nhưng phải chọn loại có gioăng (seat) bằng vật liệu chịu nhiệt như Teflon (PTFE).

3.Iron Ball Valve chịu được áp suất bao nhiêu?

Tùy model, thông thường từ PN16 đến PN40.

4.Có nên dùng van bi để điều tiết lưu lượng liên tục không?

Không, điều này sẽ làm mòn gioăng nhanh chóng và gây kẹt van.

5.Bao lâu nên bảo trì van bi một lần?

Tần suất định kỳ 6 tháng/lần là lý tưởng cho môi trường công nghiệp.

Kết luận

Iron Pipe Ball Valve là giải pháp đóng mở dòng chảy hiệu quả cho hệ thống đường ống sắt và kim loại. Việc chọn đúng vật liệu, kích thước và tiêu chuẩn kết nối không chỉ giúp hệ thống vận hành ổn định mà còn giảm chi phí bảo trì dài hạn.
