Van Ống 21 (DN15): Giải Pháp Điều Tiết Lưu Lượng Tối Ưu Cho Hệ Thống Nhỏ

Trong các hệ thống cấp nước gia đình, khu chung cư, nhà máy sản xuất hay các hệ thống khí nén công nghiệp quy mô nhỏ, đường ống phi 21 là kích thước tiêu chuẩn được sử dụng cực kỳ phổ biến. Đây là "xương sống" dẫn truyền lưu chất cho các thiết bị sinh hoạt và sản xuất cơ bản. Khi cần đóng mở, điều tiết hoặc bảo vệ dòng chảy, việc lựa chọn đúng van ống DN15 phù hợp không chỉ giúp hệ thống vận hành ổn định mà còn ngăn ngừa triệt để tình trạng rò rỉ hay sụt áp ngoài ý muốn.

Tuy nhiên, trên thực tế, nhiều khách hàng vẫn còn nhầm lẫn giữa cách gọi phi 21 với các ký hiệu kỹ thuật như DN15 hay 1/2 inch, dẫn đến việc chọn sai loại van gây khó khăn khi lắp đặt. Bài viết dưới đây sẽ giúp bạn giải mã các thông số kỹ thuật, phân loại van ống DN15 phổ biến và đúc kết những kinh nghiệm quý báu để chọn được thiết bị bền bỉ nhất cho nhu cầu của mình.

Van ống 21 là gì?

Van ống 21 là các loại van được thiết kế chuyên biệt để lắp đặt trên đường ống có đường kính ngoài (OD) khoảng 21 mm. Trong kỹ thuật cơ điện, kích thước này tương đương với đường kính danh nghĩa DN15, hay còn gọi là 1/2 inch (nửa inch). Đây là loại kích thước nhỏ nhất phổ biến trong các hệ thống đường ống công nghiệp và dân dụng.

Vai trò của các loại van này cực kỳ quan trọng: chúng là điểm kiểm soát dòng chảy đầu cuối trước khi tới vòi nước, máy bơm, bình nóng lạnh hoặc các thiết bị khí nén. Một chiếc van DN15 chất lượng tốt sẽ đảm bảo độ kín khít tuyệt đối, chịu được áp lực nước sinh hoạt hoặc khí nén tiêu chuẩn mà không bị nứt vỡ hay oxy hóa theo thời gian.

Cấu tạo và nguyên lý hoạt động của van ống DN15

Dù có nhiều hình dáng khác nhau, một chiếc van ống DN15 thường bao gồm các thành phần cốt lõi:

• Thân van: Thường làm bằng đồng, inox hoặc nhựa kỹ thuật.

• Tay gạt hoặc tay quay: Cơ cấu điều khiển bằng tay.

• Đĩa van/bi van: Bộ phận tiếp xúc trực tiếp với lưu chất để đóng hoặc mở dòng chảy.

• Trục van: Truyền lực từ tay điều khiển xuống bộ phận đóng mở.

• Gioăng làm kín: Thành phần quan trọng nhất để ngăn chặn rò rỉ.

• Đầu ren: Được gia công ren ngoài hoặc ren trong theo chuẩn BSP hoặc NPT để kết nối với ống 21.

Nguyên lý chung rất đơn giản: Khi tác động lực vào tay gạt hoặc tay quay, trục van sẽ làm xoay hoặc nâng đĩa van (bi van), từ đó mở ra một lộ trình cho lưu chất đi qua hoặc chặn hoàn toàn dòng chảy khi ở trạng thái đóng.

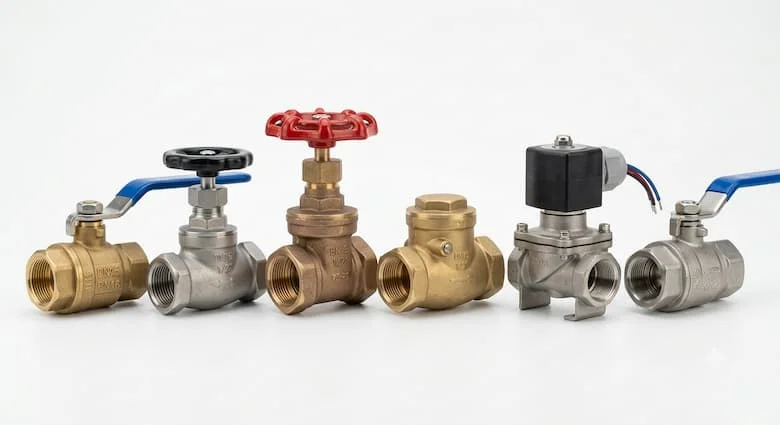

Các loại van ống DN15 phổ biến hiện nay

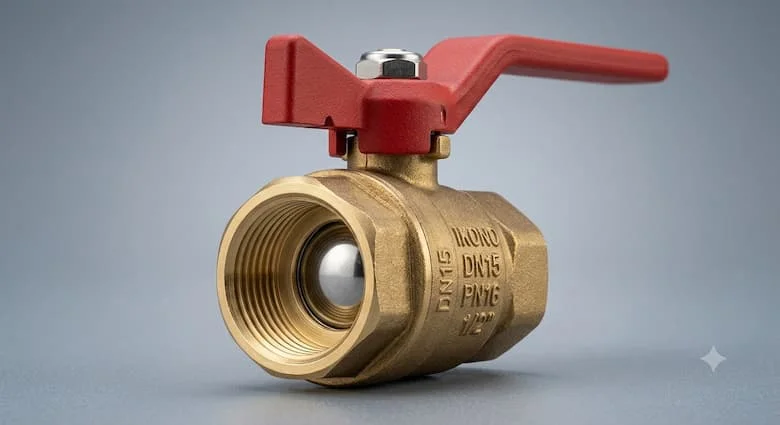

Van bi ống 21

Đây là loại van phổ biến nhất. Nhờ thiết kế viên bi có lỗ khoét ở giữa, van bi cho phép lưu chất đi qua mà không làm giảm áp suất đáng kể.

• Ưu điểm: Đóng mở cực nhanh (xoay 90 độ), độ bền cao, kín nước tốt.

• Ứng dụng: Hệ thống nước sinh hoạt, đường ống dẫn khí nén.

Van cầu ống 21

Van cầu được thiết kế để điều tiết lưu lượng dòng chảy thay vì chỉ đóng/mở hoàn toàn.

• Ưu điểm: Khả năng kiểm soát lưu lượng tốt, chịu được áp lực cao và nhiệt độ lớn.

• Ứng dụng: Thường dùng cho các hệ thống nước nóng, lò hơi nhỏ.

Các loại van chuyên dụng khác

• Van cổng ống 21: Dùng để đóng mở hoàn toàn, rất ít khi dùng để điều tiết.

• Van một chiều ống 21: Chỉ cho phép dòng chảy đi theo một hướng duy nhất, chống hiện tượng chảy ngược gây hỏng máy bơm.

• Van điện từ ống 21: Sử dụng cuộn coil điện để đóng mở tự động, ứng dụng trong các hệ thống điều khiển PLC hoặc máy lọc nước tự động.

• Van giảm áp ống 21: Tự động đưa áp lực đầu ra về mức ổn định, bảo vệ thiết bị phía sau.

Bảng thông số kỹ thuật của van ống DN15

So sánh các loại van ống DN15

Lời khuyên: Hãy chọn van bi cho các vị trí cần đóng mở thường xuyên. Chọn van cầu khi bạn cần điều tiết lưu lượng nước nóng. Nếu hệ thống của bạn có máy bơm, bắt buộc phải lắp thêm van một chiều để bảo vệ tuổi thọ thiết bị.

Van đồng hay van inox cho ống 21?

• Van đồng: Giá thành rẻ, độ dẻo cao, chịu được va đập tốt, rất phổ biến trong các công trình dân dụng. Tuy nhiên, dễ bị oxy hóa trong môi trường axit hoặc nước biển.

• Van inox: Chống ăn mòn tuyệt vời, chịu nhiệt độ cao, độ bền vượt trội nhưng giá thành cao hơn. Nên chọn inox cho các môi trường hóa chất, thực phẩm hoặc nơi có độ ẩm cao.

Ứng dụng thực tế

Van ống DN15 hiện diện ở khắp mọi nơi xung quanh chúng ta:

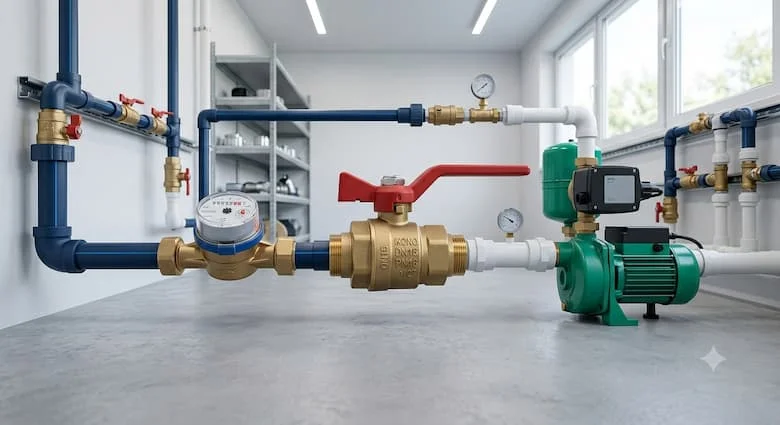

• Hệ thống nước gia đình: Dưới các bồn rửa, đầu vào bình nóng lạnh, máy lọc nước.

• Máy bơm nước: Cần van một chiều để giữ mồi và van bi để khóa đầu ra.

• Hệ thống tưới tiêu: Điều khiển lưu lượng nước cho vườn nhỏ.

• Công nghiệp: Máy móc CNC, hệ thống khí nén nhỏ trong nhà xưởng, trạm điều khiển lưu chất.

Sai lầm thường gặp: Nhiều người mua nhầm DN15 (21mm) với DN20 (27mm) dẫn đến không lắp vừa ống. Hoặc dùng van nhựa cho hệ thống nước nóng gây biến dạng van. Việc chọn sai vật liệu có thể dẫn đến hậu quả rò rỉ nước, gây lãng phí và hư hỏng thiết bị nội thất phía sau.

Hướng dẫn lựa chọn và bảo trì

Checklist khi chọn mua van DN15

1. Đo chính xác: Hãy chắc chắn ống của bạn có đường kính ngoài 21mm.

2. Môi chất: Nước sạch, nước nóng, hay khí nén?

3. Vật liệu: Đồng (phổ thông) hay Inox (bền bỉ/thực phẩm)?

4. Kiểu ren: Ren ngoài hay ren trong?

5. Thương hiệu: Ưu tiên hàng có tem mác, chứng chỉ chất lượng.

Lưu ý lắp đặt và bảo trì

• Quấn băng tan: Chỉ quấn vừa đủ theo chiều ren, không quấn quá dày gây nứt cổ van.

• Siết lực: Sử dụng mỏ lết vừa phải, tránh dùng lực quá mạnh khiến thân van bằng đồng hoặc inox bị biến dạng.

• Bảo dưỡng: Kiểm tra định kỳ 6 tháng/lần, vệ sinh lõi van nếu nước bị cặn bẩn làm kẹt.

FAQ: Giải đáp thường gặp về van ống DN15

1.Van ống 21 là DN bao nhiêu?

Van ống 21 tương đương với kích thước danh nghĩa DN15.

2.Ống phi 21 có phải 1/2 inch không?

Đúng, trong hệ thống đường ống, phi 21 và 1/2 inch là cách gọi khác nhau của cùng một loại kích thước.

3.Van bi ống 21 có dùng cho nước nóng được không?

Có, nhưng bạn cần chọn loại van bi có gioăng chịu nhiệt (thường là PTFE/Teflon) để đảm bảo độ bền.

4.Van đồng và van inox loại nào tốt hơn?

Inox tốt hơn về khả năng chống ăn mòn và độ bền, nhưng van đồng lại kinh tế hơn cho các ứng dụng dân dụng thông thường.

Kết luận

Việc nắm vững kiến thức về van ống 21 (DN15) là yếu tố then chốt để bạn làm chủ hệ thống đường ống tại nhà hoặc công trình. Một chiếc van phù hợp không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm chi phí bảo trì đáng kể trong dài hạn.
