Van Điện Từ Khí: Giải Pháp Điều Khiển Tự Động Hóa Tối Ưu Cho Hệ Thống Khí Nén

Trong các hệ thống khí nén công nghiệp hiện đại, việc đóng mở dòng khí nhanh, chính xác và hoàn toàn tự động đóng vai trò then chốt đối với hiệu suất vận hành. Thay vì phụ thuộc vào các loại van cơ truyền thống với thao tác tay thủ công chậm chạp, nhiều doanh nghiệp đã chuyển sang sử dụng van điện từ để điều khiển lưu lượng khí thông qua tín hiệu điện từ bộ điều khiển trung tâm (PLC). Công nghệ này không chỉ giúp tối ưu hóa thời gian chu kỳ sản xuất mà còn nâng cao độ an toàn cho toàn bộ dây chuyền.

Tuy nhiên, trên thị trường hiện nay có vô vàn dòng van điện từ với cấu tạo, thông số điện áp và chức năng vận hành khác nhau. Sự đa dạng này thường khiến các kỹ sư và nhà quản lý kỹ thuật gặp khó khăn trong việc chọn lựa thiết bị phù hợp nhất cho hệ thống của mình. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, nguyên lý hoạt động, phân loại và kinh nghiệm vàng khi lựa chọn thiết bị này để đảm bảo hệ thống vận hành bền bỉ, tiết kiệm chi phí.

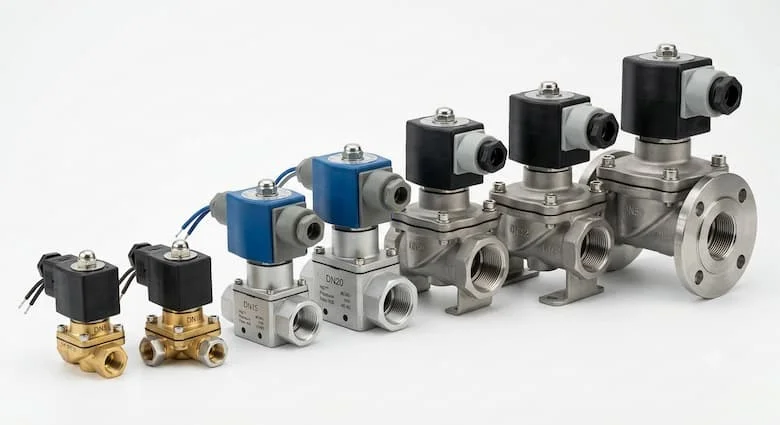

Van điện từ khí là gì?

Van điện từ khí (Solenoid valve for pneumatic) là thiết bị cơ điện dùng để kiểm soát lưu lượng dòng khí nén thông qua việc đóng hoặc mở các cửa van bằng lực từ trường. Đây là mắt xích không thể thiếu trong các hệ thống khí nén, giúp tự động hóa quá trình cung cấp khí cho các thiết bị chấp hành như xi lanh, bộ truyền động hay máy công cụ.

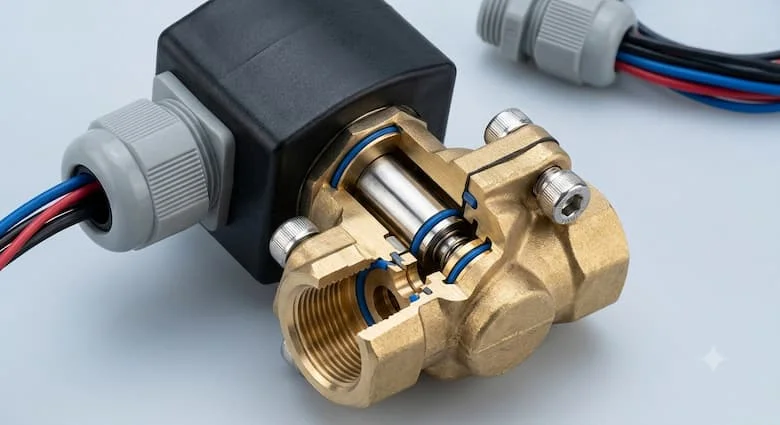

Cấu tạo cơ bản của một van bao gồm:

• Thân van: Thường làm bằng hợp kim hoặc nhựa kỹ thuật, nơi chứa các đường dẫn khí.

• Cuộn coil điện từ: Bộ phận chuyển đổi năng lượng điện thành lực từ.

• Lõi từ (Piston/Plunger): Di chuyển lên xuống để đóng mở cửa van.

• Lò xo: Có chức năng đưa lõi van trở về trạng thái ban đầu khi ngắt điện.

• Gioăng làm kín: Đảm bảo hệ thống không bị rò rỉ khí khi van ở trạng thái đóng.

Tóm lại, van điện từ là thiết bị điều khiển dòng khí bằng tín hiệu điện, đóng vai trò "công tắc tự động" giúp hệ thống vận hành nhanh, ổn định và đạt độ chính xác cao trong mọi môi trường sản xuất.

Nguyên lý hoạt động của van điện từ

Nguyên lý của thiết bị dựa trên lực điện từ. Khi dòng điện đi qua cuộn dây, nó tạo ra một từ trường mạnh. Từ trường này hút lõi sắt (lõi từ) bên trong, làm thay đổi vị trí của nó để mở hoặc đóng cửa van. Khi nguồn điện bị ngắt, lực từ biến mất, lò xo bên trong sẽ đẩy lõi từ về vị trí ban đầu.

Dựa vào cơ chế này, van được chia thành hai nhóm chính:

• Van thường đóng (Normally Closed - NC): Ở trạng thái không có điện, cửa van đóng, dòng khí không thể đi qua. Chỉ khi cấp điện, cửa van mới mở. Đây là loại phổ biến nhất vì đảm bảo an toàn nếu mất điện đột ngột.

• Van thường mở (Normally Open - NO): Ở trạng thái không có điện, cửa van luôn mở. Chỉ khi cấp điện, cuộn coil mới sinh lực từ để kéo lõi van xuống đóng cửa khí lại.

Sự linh hoạt này cho phép các kỹ sư thiết kế hệ thống theo logic "an toàn trên hết", đảm bảo dòng khí được kiểm soát ngay cả trong các tình huống sự cố.

Phân tích chuyên sâu về van điện từ

Phân loại theo cấu tạo và chức năng

• Theo số cửa/vị trí:

  • Van 2/2: Có 2 cổng, dùng để đóng mở đơn giản.

  • Van 3/2: Thường dùng để điều khiển xi lanh đơn, có cổng xả khí riêng.

  • Van 5/2 & 5/3: Dùng cho xi lanh tác động kép, giúp điều khiển hành trình ra/vào linh hoạt.

• Theo điện áp: Phổ biến nhất là 24VDC (an toàn cho người vận hành) và 220VAC (đấu nối trực tiếp lưới điện). Ngoài ra còn có 12VDC hoặc 110VAC cho các ứng dụng đặc thù.

• Theo vật liệu: Thân đồng cho độ bền cơ học cao, inox cho môi trường thực phẩm/hóa chất, và nhôm hoặc nhựa cho các ứng dụng nhẹ nhàng, tiết kiệm chi phí.

Thông số kỹ thuật cần quan tâm

Việc hiểu rõ thông số giúp bạn chọn đúng thiết bị:

So sánh với các loại van khác

Lời khuyên: Nên sử dụng van điện từ khi cần tốc độ đóng mở nhanh và tích hợp vào hệ thống PLC. Nếu hệ thống cần điều tiết lưu lượng cực lớn hoặc hoạt động liên tục trong thời gian dài, hãy cân nhắc van bi điều khiển điện để giảm tải nhiệt cho cuộn coil.

Ưu điểm và hạn chế

• Ưu điểm: Phản ứng đóng mở tức thì, nhỏ gọn, dễ dàng lập trình tự động hóa, giúp loại bỏ thao tác thủ công, giảm sai sót con người.

• Hạn chế: Cần nguồn điện ổn định. Cuộn coil dễ cháy nếu bị quá nhiệt do làm việc quá tải hoặc chọn sai điện áp. Do đó, bảo trì định kỳ là yếu tố sống còn.

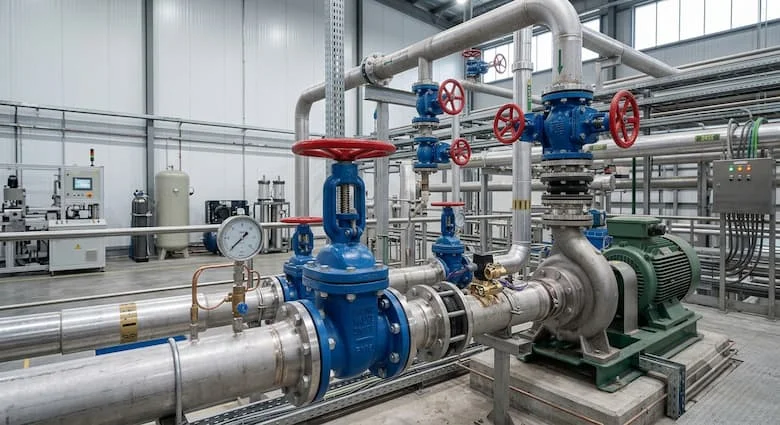

Ứng dụng thực tế

Van điện từ hiện diện trong hầu hết các dây chuyền hiện đại:

• Sản xuất tự động: Điều khiển tay gắp robot, hệ thống xi lanh đẩy hàng.

• Máy CNC: Kiểm soát dòng khí làm mát và thổi phôi.

• Thực phẩm & Dược phẩm: Sử dụng van chất liệu Inox để đảm bảo vệ sinh, điều khiển máy đóng gói, chiết rót.

• Nhà máy điện & HVAC: Điều khiển các hệ thống thông gió, xả khí trong các tòa nhà hoặc trạm điện.

Hậu quả nếu chọn sai loại van là rất lớn: van điện từ không phù hợp áp suất sẽ gây rò rỉ khí liên tục, tiêu tốn năng lượng (điện năng máy nén), hoặc hỏng hóc gây gián đoạn toàn bộ dây chuyền sản xuất chỉ vì một lỗi kỹ thuật nhỏ.

Hướng dẫn lựa chọn và bảo trì

Checklist khi chọn mua

1. Môi trường: Khí sạch hay có lẫn tạp chất?

2. Thông số kỹ thuật: Áp suất làm việc tối đa của hệ thống là bao nhiêu?

3. Điện áp: Kiểm tra nguồn điện có sẵn tại vị trí lắp đặt.

4. Kiểu van: Cần thường đóng (NC) hay thường mở (NO)?

5. Kết nối: Ren chuẩn G hay NPT?

Lưu ý lắp đặt và bảo trì

• Lắp đặt: Luôn lắp đúng chiều dòng khí (thường có mũi tên trên thân van).

• Bảo trì: Vệ sinh đường ống khí để tránh bụi bẩn làm kẹt lõi van. Nếu cuộn coil có dấu hiệu nóng bất thường, hãy kiểm tra lại nguồn điện hoặc thời gian làm việc liên tục của thiết bị. Thay thế gioăng định kỳ nếu thấy hiện tượng xì hơi.

FAQ: Giải đáp thắc mắc về van điện từ

1.Van điện từ khí là gì?

Đây là thiết bị điều khiển dòng khí bằng lực điện từ, giúp tự động hóa quá trình đóng mở khí trong các hệ thống công nghiệp.

2.Van điện từ dùng điện áp nào phổ biến?

Điện áp 24VDC là phổ biến nhất do độ an toàn cao, tiếp theo là 220VAC cho các ứng dụng công nghiệp trực tiếp.

3.Van thường đóng và thường mở khác nhau thế nào?

Van thường đóng (NC) cần điện để mở, còn van thường mở (NO) cần điện để đóng.

4.Giá van điện từ bao nhiêu?

Giá dao động tùy thuộc vào thương hiệu, vật liệu và kích thước, từ vài trăm nghìn đến vài triệu đồng.

Kết luận

Việc lựa chọn và sử dụng đúng loại van điện từ khí không chỉ giúp hệ thống vận hành trơn tru mà còn là chìa khóa để nâng cao năng suất, tiết kiệm chi phí năng lượng và kéo dài tuổi thọ thiết bị. Đừng để một mắt xích nhỏ làm gián đoạn cả một dây chuyền lớn.
