Van khóa D50: Hướng dẫn chi tiết lựa chọn và ứng dụng cho hệ thống đường ống

Trong các hệ thống đường ống công nghiệp và dân dụng hiện nay, van khóa D50 (DN50 - 2 inch) được coi là một trong những kích thước phổ biến và quan trọng nhất. Đây là kích thước trung bình lý tưởng, đóng vai trò then chốt trong việc điều tiết dòng chảy, đóng/mở lưu chất cho các nhánh đường ống chính hoặc các cụm thiết bị vận hành. Bạn có thể dễ dàng bắt gặp thiết bị này trong các nhà máy sản xuất, hệ thống cấp thoát nước đô thị, hệ thống phòng cháy chữa cháy (PCCC) hay hệ thống điều hòa không khí (HVAC).

Tuy nhiên, sự đa dạng về chủng loại, vật liệu và kiểu kết nối của loại van này thường gây khó khăn cho người dùng khi lựa chọn. Việc chọn sai loại van khóa nước D50 không chỉ gây ra tình trạng rò rỉ tại vị trí lắp đặt, giảm lưu lượng dòng chảy mà còn kéo theo chi phí bảo trì, sửa chữa tốn kém. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia để giúp bạn lựa chọn đúng sản phẩm, đảm bảo hệ thống vận hành ổn định và hiệu quả nhất.

Vì sao van khóa D50 được dùng phổ biến trong công nghiệp?

Với đường kính danh nghĩa DN50 (tương đương 2 inch), van khóa nước D50 sở hữu khả năng cân bằng tuyệt vời giữa lưu lượng đáp ứng và chi phí đầu tư. Trong các nhà máy, kích thước này thường được dùng cho các đường ống nhánh từ đường ống chính (thường là DN100 trở lên) để cấp nước hoặc khí cho các phân xưởng sản xuất, hoặc dùng cho các hệ thống tưới tiêu và cấp nước sinh hoạt cho các tòa nhà.

Sự phổ biến của kích thước này xuất phát từ việc nó là điểm giao thoa giữa các đường ống dân dụng và công nghiệp nhẹ. Mặc dù đóng vai trò quan trọng, nhưng thực tế nhiều kỹ thuật viên vẫn thường mắc sai lầm khi chọn van chỉ dựa trên giá thành mà bỏ qua áp suất (PN) hoặc tính tương thích với môi chất (nước, dầu, khí). Bài viết này sẽ làm rõ những yếu tố kỹ thuật giúp bạn tránh khỏi những sự cố không đáng có.

Van khóa D50 là gì?

Van khóa D50 là thiết bị kỹ thuật dùng để đóng/mở hoặc điều tiết lưu lượng trong hệ thống đường ống, với kích thước danh nghĩa là DN50 (tương đương 2 inch). Trong thực tế, đường kính ngoài của ống thép kết nối với loại van này thường rơi vào khoảng 60.3 mm.

Cần lưu ý phân biệt giữa kích thước danh nghĩa (DN) và kích thước thực tế để đảm bảo khớp nối. Van khóa nước D50 hiện nay có thể kết nối với hệ thống theo nhiều phương thức khác nhau như nối ren cho các hệ thống áp suất thấp, kết nối mặt bích (Flange) cho các hệ thống công nghiệp đòi hỏi sự chắc chắn, hoặc nối hàn đối đầu cho các đường ống chịu áp lực cao và môi trường khắt khe.

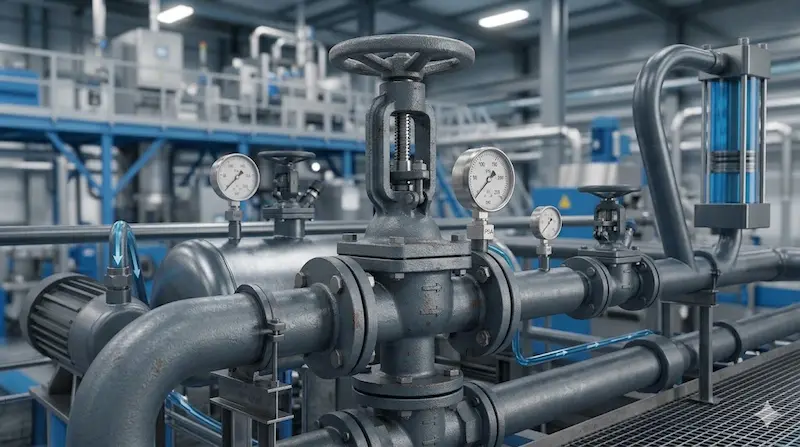

Cấu tạo và nguyên lý hoạt động của van khóa D50

Một chiếc van khóa nước D50 tiêu chuẩn được cấu thành từ các thành phần cơ bản nhằm đảm bảo khả năng vận hành bền bỉ:

• Thân van: Bộ khung chịu áp lực chính, thường được đúc bằng gang, thép hoặc inox.

• Đĩa van/Bi van: Bộ phận tiếp xúc trực tiếp để chặn dòng chảy.

• Trục van: Truyền lực từ bộ phận điều khiển đến bộ phận chặn.

• Gioăng làm kín: Chi tiết quan trọng nhất giúp ngăn chặn rò rỉ nước, khí ra môi trường.

• Bộ điều khiển: Tay quay (Handwheel) cho van cổng/cầu hoặc tay gạt (Lever) cho van bi/bướm.

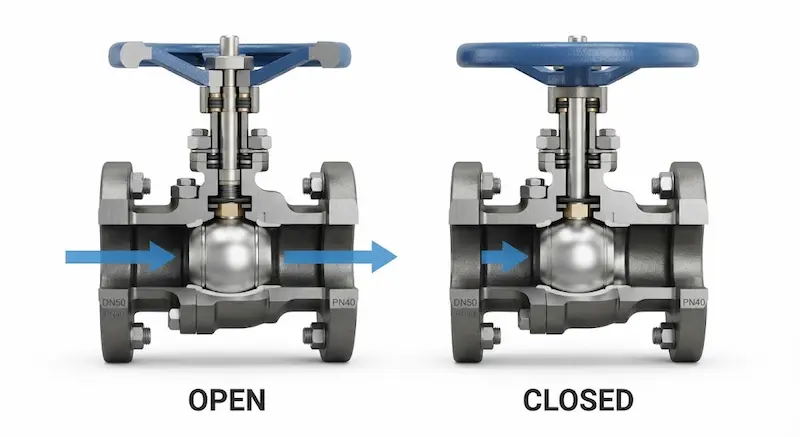

Nguyên lý hoạt động cơ bản là việc xoay trục van để thay đổi vị trí của bộ phận chặn. Đối với van bi, việc xoay 90 độ sẽ đóng/mở hoàn toàn dòng chảy. Đối với van cổng, việc xoay tay quay sẽ nâng đĩa van lên khỏi dòng chảy, giúp giảm thiểu tổn thất áp suất tối đa.

Các loại van khóa D50 phổ biến trên thị trường

Việc lựa chọn đúng loại van phụ thuộc vào mục đích sử dụng cụ thể của bạn:

1. Van bi D50: Được ưa chuộng nhất nhờ khả năng đóng/mở nhanh bằng tay gạt. Độ kín rất cao, phù hợp cho hầu hết các môi chất lỏng và khí.

2. Van cổng D50: Thiết kế lý tưởng cho các đường ống cần sự thông suốt hoàn toàn khi mở, ít gây tổn thất áp suất cho dòng chảy.

3. Van bướm D50: Ưu điểm lớn nhất là trọng lượng nhẹ, giá thành rẻ và lắp đặt nhanh chóng, thường dùng cho hệ thống HVAC hoặc nước làm mát.

4. Van cầu D50: Được thiết kế tối ưu cho việc điều tiết lưu lượng dòng chảy (chỉnh to/nhỏ), tuy nhiên thường gây tổn thất áp suất lớn hơn so với van bi.

Thông số kỹ thuật quan trọng cần quan tâm

Khi tìm mua van khóa nước D50, bạn cần làm việc với nhà cung cấp dựa trên các thông số sau:

• Kích thước: DN50 (2 inch).

• Áp suất danh nghĩa (PN): Thường phổ biến ở mức PN10, PN16 (16 bar) hoặc PN25 (25 bar).

• Vật liệu thân: Gang (giá rẻ), Thép (chịu áp lực), Inox (chống ăn mòn).

• Môi chất: Nước, khí nén, dầu hoặc hóa chất.

• Nhiệt độ: Khoảng nhiệt từ -10°C đến 200°C+ tùy loại gioăng (PTFE, EPDM).

• Tiêu chuẩn kết nối: Mặt bích BS, JIS, DIN hoặc ren NPT/BSP.

So sánh các loại van khóa nước D50

Loại van	Độ kín	Giá thành	Ứng dụng chính
Van bi	Rất cao	Trung bình	Công nghiệp hóa chất, dầu khí
Van cổng	Cao	Trung bình	Đường ống dẫn nước lớn
Van bướm	Trung bình	Rẻ nhất	Hệ thống HVAC, tưới tiêu
Van cầu	Tốt	Cao	Điều tiết lưu lượng chính xác

Việc chọn sai loại van (ví dụ dùng van bướm cho hơi nóng áp suất cao) có thể dẫn đến rò rỉ nghiêm trọng sau một thời gian ngắn vận hành.

Vì sao chọn sai van khóa nước D50 gây ra sự cố?

Chọn sai van không chỉ là lãng phí tiền bạc mà còn mang lại rủi ro lớn:

• Rò rỉ tại mặt bích: Nếu chọn sai tiêu chuẩn mặt bích hoặc bề mặt gioăng không phù hợp.

• Giảm lưu lượng: Sử dụng van có lòng van hẹp (reduced port) thay vì van đủ lòng (full port).

• Hỏng van do quá áp: Nếu chọn van có áp suất danh nghĩa (PN) thấp hơn áp suất thực tế của bơm.

• Không tương thích môi chất: Vỏ van bị ăn mòn hóa học do chọn vật liệu không đúng (ví dụ dùng thân gang cho môi trường axit).

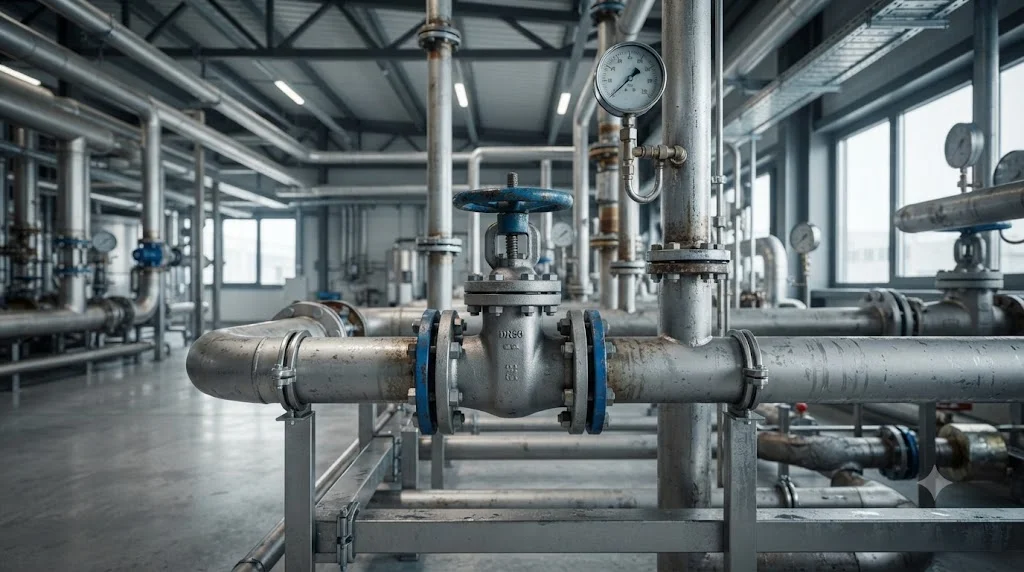

Ứng dụng thực tế của van khóa D50

Van khóa nước D50 là thiết bị không thể thiếu trong:

• Hệ thống cấp nước đô thị: Điều tiết nước tại các trạm bơm, tòa nhà.

• Hệ thống PCCC: Các cụm van cho đường ống nhánh dẫn nước chữa cháy.

• Nhà máy xử lý nước: Dùng cho các hệ thống lọc, xử lý hóa chất.

• Dây chuyền sản xuất: Dẫn khí nén, hơi nóng, hoặc chất lỏng phục vụ máy móc.

• Trạm bơm: Kiểm soát dòng chảy vào/ra của các tổ máy bơm công suất vừa.

Những sai lầm thường gặp khi chọn van

1. Nhầm lẫn DN50 với kích thước ống: DN50 là đường kính danh nghĩa, luôn cần kiểm tra kích thước ống thực tế (OD) để chọn khớp nối chính xác.

2. Chọn vật liệu gang cho môi trường ăn mòn: Nên sử dụng inox 304 hoặc 316 để tăng tuổi thọ.

3. Dùng van bi cho điều tiết: Van bi chỉ nên đóng hoàn toàn hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng vì sẽ làm hỏng bi van.

4. Bỏ qua tiêu chuẩn PN: Mua van PN10 cho hệ thống chịu áp 16 bar sẽ gây nguy hiểm nổ vỡ.

Hướng dẫn lựa chọn và lắp đặt

Checklist chọn van khóa nước D50:

 Môi chất là gì (nước sạch, hóa chất, hay khí)?  Áp suất tối đa của hệ thống là bao nhiêu (PN10/16/25)?  Nhiệt độ vận hành có vượt quá 100°C không?  Không gian lắp đặt có đủ cho tay quay hay cần van gạt nhỏ gọn? Thương hiệu nào uy tín (Kitz, Samwoo, Wonil, v.v.)?

Lưu ý lắp đặt:

• Hướng dòng chảy: Đối với van cầu hoặc van một chiều, phải lắp đúng chiều mũi tên.

• Siết bu lông: Nếu dùng mặt bích, hãy siết đối xứng để tránh nứt mặt bích.

• Test áp: Luôn test áp suất hệ thống trước khi đưa vào vận hành chính thức.

FAQ – Câu hỏi thường gặp

Van khóa D50 tương đương bao nhiêu mm?

 D50 tương đương đường kính danh nghĩa DN50, đường kính ngoài của ống là ~60.3 mm.

Nên dùng van bi hay van bướm D50?

 Nếu cần độ kín tuyệt đối và dùng cho chất lỏng áp suất cao, chọn van bi. Nếu cần tiết kiệm chi phí và lắp đặt nhanh, chọn van bướm.

Van D50 chịu được áp suất bao nhiêu?

 Tùy model, thông thường từ 10 bar đến 25 bar.

Có thể dùng van D50 cho nước nóng không?

 Được, nhưng cần chọn vật liệu thân van là inox hoặc thép và gioăng chịu nhiệt.

Giá van phụ thuộc yếu tố nào?

 Vật liệu thân, tiêu chuẩn mặt bích, thương hiệu và áp suất chịu tải.

Kết luận

Van khóa D50 đóng vai trò mắt xích không thể thiếu trong bất kỳ hệ thống đường ống công nghiệp nào. Việc hiểu rõ về chủng loại, vật liệu và thông số kỹ thuật không chỉ giúp bạn tối ưu hóa hiệu suất hệ thống mà còn giúp tiết kiệm đáng kể chi phí bảo trì, bảo dưỡng dài hạn. Hãy luôn là người tiêu dùng thông thái bằng cách ưu tiên chất lượng và tiêu chuẩn kỹ thuật thay vì chỉ nhìn vào giá thành sản phẩm.

Việc hiểu sâu sắc về thông số kỹ thuật, vật liệu cấu tạo và đặc tính vận hành của van khóa nước D50 chính là chìa khóa để doanh nghiệp tối ưu hóa hiệu suất hoạt động, giảm thiểu tối đa các rủi ro về rò rỉ, sụt áp hay hư hỏng thiết bị không đáng có. Một sự lựa chọn đúng đắn ngay từ khâu thiết kế không chỉ mang lại sự an toàn tuyệt đối cho người vận hành mà còn giúp cắt giảm đáng kể chi phí bảo trì, bảo dưỡng và thay thế trong tương lai.
