Van cầu: Giải pháp điều tiết lưu lượng đỉnh cao trong công nghiệp

Trong các hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy không chỉ đơn thuần là đóng hay mở, mà còn đòi hỏi sự tinh chỉnh lưu lượng một cách chính xác. Van cầu (Globe Valve) chính là giải pháp kỹ thuật tối ưu nhất để đáp ứng nhu cầu khắt khe này. Khác với các dòng van đóng mở nhanh như van bi hay van cổng, Globe Valve được thiết kế chuyên biệt để điều tiết dòng chảy ổn định, hạn chế tối đa hiện tượng rung lắc đường ống và đảm bảo an toàn tuyệt đối cho các hệ thống chịu áp suất cao.

Việc hiểu rõ và lựa chọn đúng loại Globe Valve không chỉ giúp hệ thống vận hành trơn tru mà còn kéo dài tuổi thọ của toàn bộ máy móc. Trong bài viết này, chúng ta sẽ cùng phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn Globe Valve chuẩn chuyên gia.

Vì sao Globe Valve được sử dụng rộng rãi trong các hệ thống công nghiệp?

Trong các hệ thống hơi nóng, nước hoặc hóa chất, việc đóng mở đột ngột thường gây ra hiện tượng va đập thủy lực, dễ dẫn đến nứt vỡ đường ống hoặc làm hỏng các thiết bị đo đạc nhạy cảm. Globe Valve khắc phục hoàn toàn nhược điểm này nhờ cơ chế đóng mở theo phương thẳng đứng.

Sử dụng sai loại van trong các ứng dụng cần điều tiết sẽ khiến hệ thống nhanh chóng bị mài mòn, rò rỉ lưu chất và tốn kém chi phí bảo trì. Ngược lại, việc ứng dụng đúng loại Globe Valve giúp tối ưu hóa hiệu suất, kiểm soát lưu lượng đầu ra một cách chính xác, từ đó nâng cao giá trị và sự bền bỉ của cả hệ thống vận hành.

Van cầu là gì?

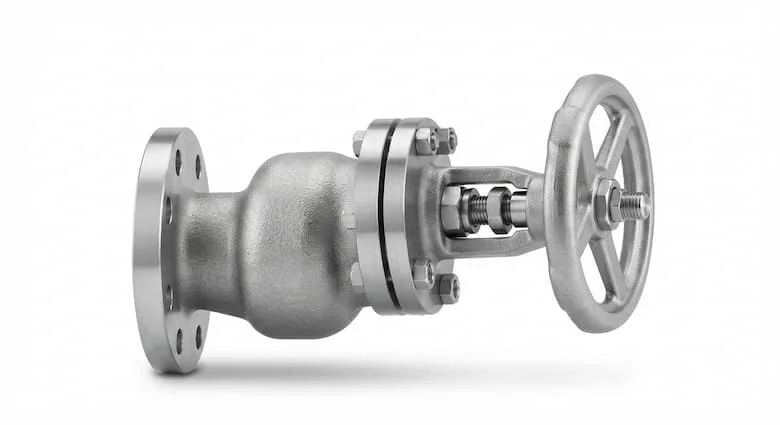

Van cầu là loại van công nghiệp được thiết kế để đóng, mở và điều tiết lưu lượng chất lỏng hoặc khí trong đường ống bằng cách nâng hoặc hạ đĩa van theo phương vuông góc với hướng của dòng chảy.

Đây là thiết bị điều khiển dòng chảy có thiết kế thân van dạng hình cầu (hoặc bầu) đặc trưng, giúp dòng lưu chất chuyển hướng khi đi qua van. Nhờ cấu trúc này, Globe Valve có khả năng đóng kín tuyệt vời và cho phép người vận hành điều chỉnh lưu lượng một cách mượt mà, chính xác mà không gặp phải sự cản trở đột ngột của dòng chảy.

Cấu tạo và nguyên lý hoạt động của Globe Valve

Cấu tạo chi tiết

Một chiếc Globe Valve hoàn thiện bao gồm các bộ phận chính:

• Thân van: Phần vỏ ngoài chịu áp lực, thường có hình dạng đặc trưng để hỗ trợ dòng chảy.

• Đĩa van (Plug/Disc): Bộ phận trực tiếp ngăn hoặc cho phép lưu chất đi qua.

• Ghế van (Seat): Bề mặt làm kín nơi đĩa van ép vào khi đóng.

• Ty van (Stem): Kết nối giữa vô lăng và đĩa van, truyền lực đóng/mở.

• Vô lăng/Bộ truyền động: Bộ phận điều khiển thủ công hoặc tự động.

• Gioăng làm kín: Đảm bảo không xảy ra rò rỉ lưu chất ra ngoài.

Nguyên lý hoạt động

Nguyên lý của Globe Valve dựa trên chuyển động tịnh tiến: khi vô lăng được xoay, ty van sẽ di chuyển lên hoặc xuống. Chuyển động này nâng đĩa van ra khỏi hoặc ép đĩa van vào ghế van. Vì đĩa van di chuyển vuông góc với dòng chảy, người dùng có thể điều chỉnh mức độ mở của van theo từng mức, từ đó kiểm soát chính xác lưu lượng và áp suất đi qua.

Các loại Globe Valve phổ biến

Dựa vào yêu cầu thực tế, Globe Valve được phân chia thành các nhóm chính:

• Theo kiểu thân van:

  • Globe Valve chữ Z: Phổ biến nhất, dễ sản xuất và lắp đặt.

  • Globe Valve chữ Y: Thiết kế đặc biệt giúp giảm tổn thất áp suất đáng kể so với dạng chữ Z.

  • Globe Valve góc: Thay đổi hướng dòng chảy 90 độ, phù hợp lắp tại các điểm ngoặt đường ống.

• Theo vật liệu: Globe Valve inox (chống ăn mòn), Globe Valve gang (giá tốt, áp suất trung bình), Globe Valve thép (chịu nhiệt/áp suất cao) và Globe Valve đồng (dân dụng).

• Theo kiểu kết nối: Nối ren (cho ống nhỏ), mặt bích (cho ống lớn và áp cao), hoặc kiểu hàn (cho kết nối vĩnh viễn).

• Theo bộ truyền động: Tay quay thủ công, hoặc điều khiển tự động bằng điện/khí nén phục vụ các hệ thống tự động hóa.

Thông số kỹ thuật quan trọng của Globe Valve

Việc nắm vững các thông số kỹ thuật giúp bạn chọn được sản phẩm phù hợp nhất cho hệ thống:

So sánh Globe Valve với các loại van khác

Globe Valve và van cổng

Trong khi van cổng được thiết kế để đóng/mở hoàn toàn (ON/OFF), Globe Valve vượt trội hoàn toàn ở khả năng điều tiết. Van cổng nếu dùng để điều tiết sẽ rất nhanh bị hỏng đĩa van do rung lắc, trong khi Globe Valve lại được thiết kế riêng cho tác vụ này.

Globe Valve và van bi

Van bi đóng mở nhanh nhưng không nên dùng để điều tiết lưu lượng vì sẽ gây mài mòn gioăng bi. Globe Valve có tuổi thọ cao hơn trong các ứng dụng đóng mở liên tục hoặc cần kiểm soát lưu lượng ổn định. Tuy nhiên, Globe Valve có trở lực lớn hơn van bi do dòng chảy bị chuyển hướng.

Ưu điểm và nhược điểm

Ưu điểm:

• Điều tiết lưu lượng cực kỳ chính xác.

• Khả năng làm kín rất cao, an toàn.

• Hoạt động ổn định, không gây rung lắc đường ống.

• Dễ dàng tháo rời để bảo trì, thay thế gioăng.

Nhược điểm:

• Tổn thất áp suất qua van lớn do dòng chảy phải chuyển hướng qua vách ngăn.

• Mô-men vận hành lớn hơn van bi, cần lực tay quay mạnh hơn hoặc bộ truyền động trợ lực.

Ứng dụng thực tế

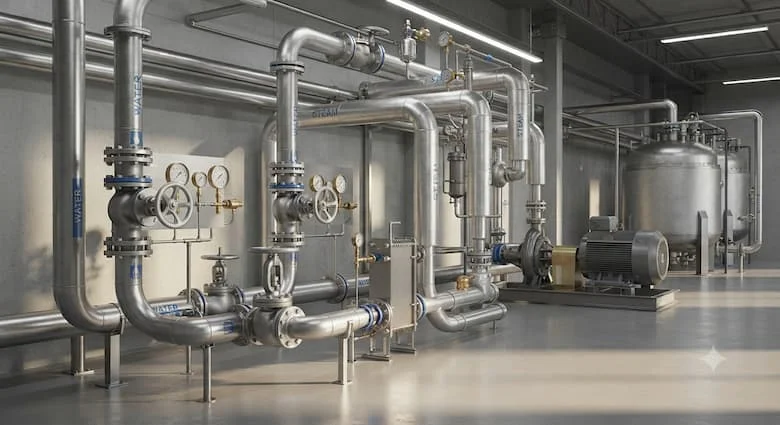

Globe Valve xuất hiện dày đặc trong các hệ thống yêu cầu độ tin cậy cao:

• Hệ thống hơi nước (Steam): Nồi hơi, lò hơi công nghiệp.

• Dầu khí & Hóa chất: Nơi yêu cầu sự chính xác trong kiểm soát dòng chảy.

• HVAC: Hệ thống điều hòa trung tâm tòa nhà.

• Cấp nước & PCCC: Điều tiết áp lực cho các tòa nhà cao tầng.

• Thực phẩm & Dược phẩm: Sử dụng Globe Valve inox để đảm bảo vệ sinh.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

✓ Xác định môi chất (Hơi, nước, dầu, hóa chất).

✓ Áp suất và nhiệt độ thực tế của hệ thống.

✓ Kích thước và tiêu chuẩn kết nối đường ống.

✓ Vật liệu phù hợp (tránh tình trạng điện hóa ăn mòn).

Quy trình lắp đặt và bảo trì:

1. Trước khi lắp: Vệ sinh đường ống sạch sẽ, đảm bảo không có rác bẩn gây xước ghế van.

2. Lắp đặt: Lắp đúng chiều mũi tên hướng dòng chảy trên thân van. Siết bu lông đều tay đối với kiểu mặt bích.

3. Bảo trì: Định kỳ bôi trơn ty van, kiểm tra độ kín của gioăng và thay thế khi phát hiện dấu hiệu mài mòn.

Câu hỏi thường gặp

1.Van cầu dùng để làm gì?

Globe Valve được thiết kế chuyên biệt để đóng, mở và điều tiết lưu lượng chất lỏng hoặc khí trong đường ống một cách chính xác.

2.Globe Valve có điều tiết lưu lượng được không?

Có, Globe Valve là lựa chọn hàng đầu cho các ứng dụng cần điều tiết lưu lượng nhờ cơ chế nâng/hạ đĩa van vuông góc với dòng chảy.

3.Globe Valve và van cổng khác nhau như thế nào?

Globe Valve dùng để điều tiết lưu lượng và đóng kín tốt, trong khi van cổng chủ yếu dùng để đóng hoặc mở hoàn toàn (ON/OFF) và không nên dùng để điều tiết.

4.Globe Valve có dùng cho hơi nóng được không?

Có, Globe Valve thường được sử dụng phổ biến trong các hệ thống hơi nước (steam) và nồi hơi công nghiệp.

Kết luận

Van cầu là thiết bị không thể thiếu nếu bạn cần một giải pháp điều tiết lưu lượng bền bỉ và chính xác. Sự kết hợp giữa cấu tạo thông minh và khả năng kiểm soát dòng chảy vượt trội khiến Globe Valve trở thành lựa chọn hàng đầu trong mọi hệ thống công nghiệp chuyên nghiệp.
