Ren trong: Biện pháp kết nối cơ khí tối ưu trong hệ thống đường ống

Trong các hệ thống đường ống, máy móc và thiết bị công nghiệp, kết nối bằng ren là phương pháp truyền thống nhưng cực kỳ hiệu quả nhờ khả năng lắp đặt nhanh chóng, chi phí thấp và dễ dàng tháo rời để bảo trì. Tuy nhiên, sự đa dạng của các tiêu chuẩn kỹ thuật thường khiến người dùng bối rối. Nhiều kỹ thuật viên hoặc khách hàng vẫn dễ nhầm lẫn giữa ren cái và ren ngoài, dẫn đến việc chọn sai phụ kiện, gây rò rỉ lưu chất hoặc làm hỏng thiết bị. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về ren cái, giúp bạn trở thành chuyên gia trong việc lựa chọn và lắp đặt kết nối cơ khí.

Ren cái có vai trò gì trong kết nối đường ống và thiết bị?

Trong thực tế thi công, ren cái đóng vai trò là phần "đón" hoặc "cái" để tiếp nhận ren ngoài từ các thiết bị như van công nghiệp, đồng hồ đo nước, đầu nối cảm biến hay các đoạn ống thép. Vai trò của ren cái không chỉ dừng lại ở việc liên kết vật lý, mà còn là yếu tố quyết định khả năng chịu áp lực và độ kín khít của toàn bộ hệ thống.

Việc hiểu đúng tiêu chuẩn ren cái giúp tránh được tình trạng "râu ông nọ cắm cằm bà kia" – một sai lầm phổ biến khi lắp lẫn các tiêu chuẩn ren khác nhau như BSP và NPT. Lựa chọn đúng loại ren không chỉ giúp tiết kiệm thời gian thi công mà còn đảm bảo an toàn vận hành, ngăn ngừa sự cố rò rỉ âm tường hoặc hư hỏng hệ thống gây thiệt hại chi phí lớn.

Ren trong là gì?

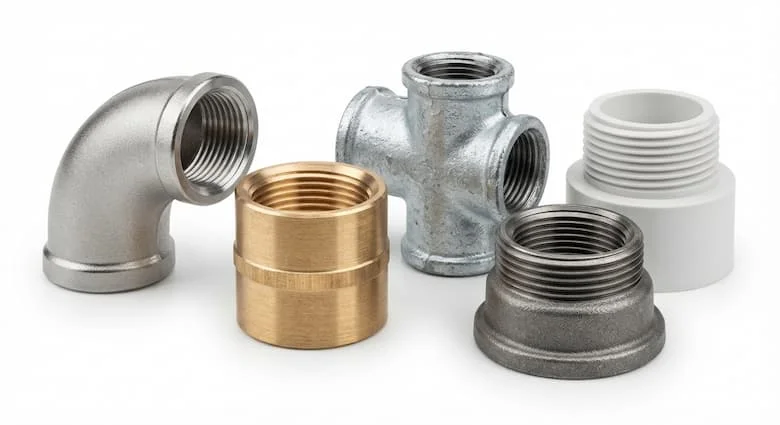

Định nghĩa ngắn gọn: Ren trong (còn gọi là ren cái - Female Thread) là dạng ren được gia công ở mặt trong của lỗ, đầu van hoặc phụ kiện đường ống, dùng để liên kết với ren ngoài (ren đực) nhằm tạo ra mối nối chắc chắn, kín khít và có thể tháo lắp được trong các hệ thống cơ khí và đường ống.

Đặc điểm nhận dạng của ren cái là các đường rãnh xoắn ốc được cắt gọt hoặc đúc ở bề mặt nội tại của chi tiết. Khi lắp ghép, ren ngoài sẽ được vặn vào bên trong ren cái. Sự ăn khớp giữa các bước ren tạo ra lực ma sát và độ kín, đảm bảo mối nối chịu được áp lực của lưu chất bên trong.

Nguyên lý hoạt động của ren cái

Nguyên lý làm việc của ren cái dựa trên cơ chế ăn khớp giữa các đỉnh ren và chân ren của hai bề mặt đối ứng. Khi vặn ren ngoài vào ren cái, các bề mặt ren sẽ tiếp xúc với nhau, phân bổ tải trọng dọc theo chiều dài mối nối.

Khả năng làm kín thường được tăng cường bằng cách sử dụng băng tan (PTFE tape), keo ren chuyên dụng hoặc các gioăng đệm cao su tại mặt tiếp xúc. Đối với các loại ren côn (tapered thread), khả năng làm kín được gia tăng nhờ sự biến dạng nhẹ của các đỉnh ren khi bị ép chặt vào nhau. Điều này giúp ngăn chặn dòng lưu chất (nước, khí, dầu) thoát ra ngoài môi trường ngay cả dưới áp suất cao.

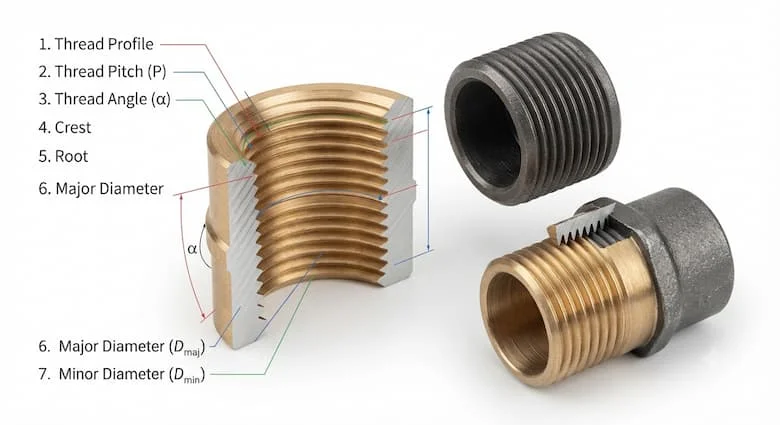

Cấu tạo của ren cái

Hiểu về cấu tạo của ren cái giúp bạn đọc được thông số kỹ thuật và chọn đúng phụ kiện:

• Đỉnh ren: Phần cao nhất của sợi ren.

• Chân ren: Phần đáy thấp nhất của rãnh ren.

• Góc ren: Góc giữa hai sườn ren, quyết định tính chất chịu lực và độ kín (ví dụ: 55° cho ren BSP, 60° cho ren NPT).

• Bước ren (Pitch): Khoảng cách giữa hai đỉnh ren liên tiếp. Đây là thông số quan trọng nhất để xác định độ tương thích khi lắp ghép.

• Đường kính ren: Được đo bằng đường kính danh định (DN) hoặc theo đơn vị inch, quyết định kích thước ống phù hợp.

Các tiêu chuẩn ren cái phổ biến

Trên thị trường hiện nay có nhiều tiêu chuẩn ren khác nhau, mỗi loại phù hợp với những khu vực và ứng dụng riêng:

• BSPP (G - Thread): Ren song song (British Standard Pipe Parallel), phổ biến tại châu Âu và các nước theo tiêu chuẩn Anh. Dùng gioăng đệm để làm kín.

• BSPT (R/Rc): Ren côn (British Standard Pipe Taper), thường dùng trong hệ thống ống nước, tự làm kín nhờ sự biến dạng của ren khi siết chặt.

• NPT (National Pipe Taper): Tiêu chuẩn ren côn của Mỹ, góc ren 60°, rất phổ biến trong công nghiệp dầu khí và máy móc nhập khẩu từ Mỹ.

• PT (Pipe Taper): Tiêu chuẩn ren côn của Nhật Bản (JIS), tương tự như BSPT.

Thông số kỹ thuật của ren cái

Việc nắm vững các thông số kỹ thuật là chìa khóa để lựa chọn thiết bị chính xác:

• DN (Diameter Nominal): Kích thước danh định của ống.

• Inch: Đơn vị đo truyền thống (ví dụ: 1/2", 3/4", 1").

• Pitch (Bước ren): Số vòng ren trên một inch (TPI) hoặc khoảng cách giữa các bước ren (mm).

• Áp suất làm việc: Quyết định bởi vật liệu và độ dày của phần ren cái.

• Thread Angle: Góc nghiêng của ren, đảm bảo sự ăn khớp chính xác giữa ren cái và ren ngoài.

So sánh ren cái và ren ngoài

Việc phân biệt rõ ràng giúp kỹ sư thiết kế nhanh chóng lên danh mục vật tư mà không bị nhầm lẫn, đảm bảo mọi kết nối đều ăn khớp hoàn hảo.

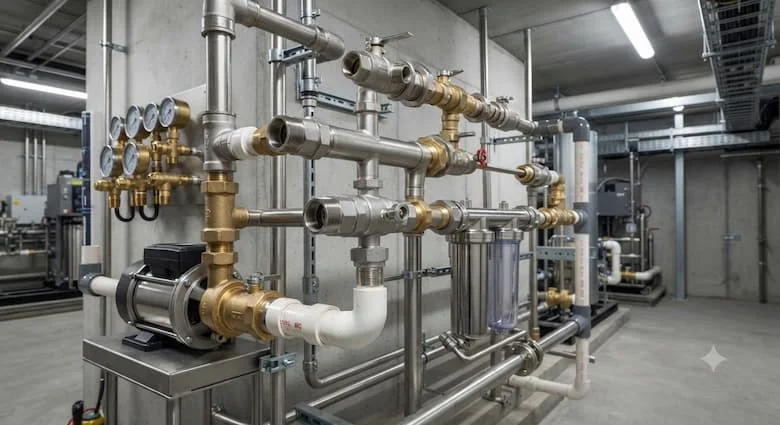

Ứng dụng thực tế

Ren cái là thành phần không thể thiếu trong:

• Thiết bị điều khiển: Các loại van bi, van cổng, van điện từ.

• Hệ thống đo lường: Đồng hồ nước, đồng hồ áp suất.

• Máy móc: Bơm nước, máy nén khí, bộ lọc thô.

• Hạ tầng: Hệ thống cấp nước dân dụng, PCCC, HVAC trong tòa nhà.

Bất kỳ hệ thống nào cần sự linh hoạt, tháo lắp để bảo trì hoặc thay thế thiết bị đều ưu tiên sử dụng kết nối dạng ren.

Khi nào nên sử dụng ren cái?

Bạn nên sử dụng kết nối ren cái trong các trường hợp:

1. Cần tháo lắp thường xuyên: Giúp việc thay thế van hoặc thiết bị đo trở nên đơn giản mà không cần cắt ống.

2. Kết nối thiết bị đầu cuối: Các loại vòi nước, cảm biến hay máy bơm thường có đầu ra dạng ren ngoài, bắt buộc phải dùng ren cái để kết nối.

3. Hệ thống quy mô nhỏ và trung bình: Nơi mà áp suất không quá lớn và cần chi phí lắp đặt thấp.

Những sai lầm thường gặp khi sử dụng ren cái

Nhiều người dùng thường mắc phải những lỗi sau dẫn đến rò rỉ:

• Lắp sai tiêu chuẩn: Cố gắng vặn ren NPT (Mỹ) vào ren BSP (Anh) – hai tiêu chuẩn này có bước ren và góc ren khác nhau, sẽ làm hỏng bề mặt ren.

• Quấn băng tan sai cách: Không quấn theo chiều vặn ren khiến băng tan bị đùn ra ngoài khi siết.

• Siết quá lực: Làm nứt thân van hoặc biến dạng ren cái, khiến mối nối mất khả năng làm kín.

• Không vệ sinh: Bụi bẩn hoặc gỉ sét bám trong ren cáigây cản trở sự ăn khớp.

Cách nhận biết và lựa chọn ren cái

Để lựa chọn chính xác, hãy sử dụng checklist sau:

• Xác định tiêu chuẩn: Kiểm tra tài liệu thiết bị (NPT, BSP, G...).

• Đo đường kính: Sử dụng thước kẹp để đo đường kính trong của ren.

• Kiểm tra bước ren: Sử dụng dưỡng đo bước ren (Thread Gauge).

• Vật liệu: Chọn vật liệu phù hợp với môi chất (đối với hóa chất cần dùng ren cái bằng inox).

Hướng dẫn lắp đặt ren cái đúng kỹ thuật

Để mối nối đảm bảo an toàn, hãy thực hiện theo quy trình chuyên nghiệp:

1. Làm sạch: Vệ sinh kỹ ren cái và ren ngoài.

2. Quấn băng tan: Quấn khoảng 5-7 vòng băng tan theo chiều kim đồng hồ (cùng chiều siết ren).

3. Lắp ghép: Vặn ren ngoài vào ren cái bằng tay trước khi dùng dụng cụ.

4. Siết: Dùng mỏ lết siết vừa lực, không ép quá chặt.

5. Kiểm tra: Mở nước từ từ và quan sát tại mối nối.

FAQ

1.Ren trong là gì?

Là phần ren gia công ở mặt trong lỗ, giúp kết nối với ren ngoài.

2.Ren cái và ren ngoài khác nhau thế nào?

Ren cái ở mặt trong, ren ngoài ở mặt ngoài; chúng là cặp đối ứng.

3.Ren BSP có lắp được với NPT không?

Không nên, vì góc ren và bước ren khác nhau sẽ làm hỏng kết nối.

4.Làm sao để nhận biết ren cái?

Nhìn vào bề mặt nội tại của chi tiết hoặc dùng thước đo.

5.Có cần dùng băng tan khi lắp ren trong không?

Cần thiết cho các loại ren ống nước để đảm bảo độ kín khít.

Kết luận

Ren trong là kiểu kết nối cơ bản nhưng đóng vai trò cực kỳ quan trọng trong mọi hệ thống đường ống. Hiểu rõ về tiêu chuẩn, vật liệu và phương pháp lắp đặt sẽ giúp bạn xây dựng một hệ thống bền bỉ, an toàn và chuyên nghiệp.
