Van khí điện từ: Thiết bị then chốt trong hệ thống tự động hóa công nghiệp hiện đại

Trong bất kỳ nhà máy hay cơ sở sản xuất nào vận hành dựa trên hệ thống khí nén, sự nhịp nhàng và chính xác của các thiết bị chấp hành luôn là mục tiêu hàng đầu. Bạn đã bao giờ tự hỏi làm thế nào các xi lanh khí nén lại có thể chuyển động, đóng mở hay điều hướng một cách nhịp nhàng và chuẩn xác đến từng miligiây? Trong các hệ thống điều khiển tự động phức tạp, sự phối hợp giữa phần mềm PLC và các thiết bị chấp hành chính là chìa khóa của năng suất. Tuy nhiên, nếu thiếu đi một "trung gian" đủ nhạy bén để đóng mở dòng khí nén, mọi lệnh điều khiển tinh vi từ bộ não trung tâm sẽ trở nên vô nghĩa.

Đó chính là lúc van khí điện từ (Solenoid Valve) khẳng định vai trò không thể thay thế. Đây không chỉ đơn thuần là một bộ phận đóng ngắt cơ học, mà là "cầu nối" chuyển đổi tín hiệu điện tinh vi thành thao tác cơ học mạnh mẽ, giúp tối ưu hóa năng suất, tăng cường độ an toàn và cắt giảm tối đa các thao tác vận hành thủ công trong công nghiệp. Việc hiểu rõ và ứng dụng đúng loại van này chính là bước đi đầu tiên để tối ưu hóa hiệu suất toàn bộ dây chuyền sản xuất của doanh nghiệp.

Vì sao van khí điện từ là thiết bị không thể thiếu trong hệ thống khí nén?

Trong các nhà máy, việc vận hành hệ thống xi lanh hay các bộ truyền động bằng tay không chỉ tốn kém nhân lực mà còn tiềm ẩn nguy cơ sai số rất lớn, gây ảnh hưởng đến chất lượng sản phẩm cuối cùng. Khi hệ thống yêu cầu tốc độ đóng mở cực nhanh, sự ổn định trong điều kiện làm việc khắc nghiệt và khả năng tích hợp trực tiếp với bộ điều khiển lập trình (PLC), các loại van cơ thông thường hoàn toàn bế tắc.

Solenoid Valve ra đời để giải quyết bài toán đó. Bằng việc sử dụng lực từ trường để điều khiển cửa van, thiết bị này giúp hệ thống khí nén phản ứng gần như tức thì với các lệnh điều khiển, đảm bảo độ chính xác tuyệt đối. Việc ứng dụng loại van này không chỉ giúp tăng năng suất vượt trội mà còn là bước tiến tất yếu để doanh nghiệp tiến tới tự động hóa toàn diện, giảm thiểu rủi ro vận hành và kéo dài tuổi thọ cho các thiết bị chấp hành phía sau.

Van khí điện từ là gì?

Van khí điện từ là thiết bị điều khiển dòng chảy của khí nén thông qua việc sử dụng lực điện từ. Chức năng chính của nó là đóng, mở, hoặc điều hướng luồng khí nén đi vào các thiết bị chấp hành như xi lanh, bộ truyền động, hoặc các hệ thống máy móc chuyên dụng trong nhà máy.

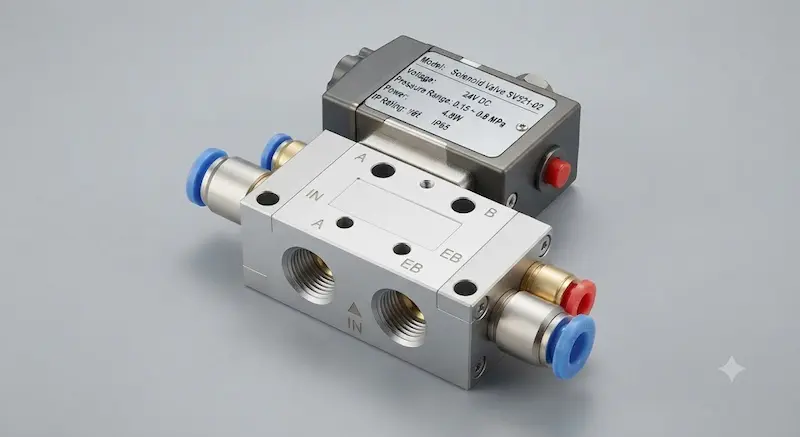

Cấu tạo tổng thể của một bộ Solenoid Valve chuyên nghiệp thường bao gồm các thành phần cơ bản sau:

• Cuộn coil điện từ: Đây là phần "trái tim", nơi tiếp nhận tín hiệu điện để tạo ra từ trường.

• Lõi từ (Plunger/Armature): Bộ phận di chuyển dựa trên lực từ trường để thực hiện thao tác đóng hoặc mở cổng van.

• Thân van: Thường được chế tạo từ hợp kim nhôm, đồng, inox hoặc nhựa kỹ thuật chịu áp lực cao.

• Cửa khí: Các đường dẫn khí vào (cổng P), khí ra (cổng A, B) và các đường xả (cổng R, S).

• Lò xo hồi: Giúp van quay về trạng thái mặc định ngay lập tức khi ngắt nguồn điện.

• Đầu nối điện: Cổng kết nối với nguồn điện điều khiển từ tủ điện.

Nguyên lý hoạt động của Solenoid Valve

Hoạt động của van dựa trên hiện tượng cảm ứng điện từ trong vật lý. Khi chưa cấp điện, lò xo nén hoặc lực cơ học sẽ giữ lõi từ ở trạng thái đóng hoặc mở tùy vào thiết kế (NC - Thường đóng hoặc NO - Thường mở). Khi tín hiệu điện được cấp vào cuộn coil, một từ trường mạnh mẽ sẽ được tạo ra, hút lõi từ lên, thắng lực lò xo và làm thay đổi vị trí các cổng khí bên trong, cho phép dòng khí đi qua theo ý muốn.

Hiện nay, tùy theo yêu cầu hệ thống, van được chia thành nhiều kiểu vận hành:

• Van thường đóng (NC): Cửa van mặc định đóng, chỉ mở khi được cấp điện.

• Van thường mở (NO): Cửa van mặc định mở, chỉ đóng lại khi có dòng điện chạy qua.

• Van tác động trực tiếp: Lực từ trường tác động trực tiếp vào lõi van để đóng mở.

• Van tác động gián tiếp (Piloted): Sử dụng áp lực khí nén làm "mồi" để hỗ trợ quá trình đóng mở, giúp van hoạt động ổn định với các kích thước cổng lớn.

Các loại Solenoid Valve phổ biến trên thị trường

1. Phân loại theo số cửa và vị trí (Ports & Positions)

• Van 2/2: Có 2 cổng, 2 vị trí, được dùng cho các mục đích đóng ngắt dòng khí đơn giản.

• Van 3/2: Có 3 cổng, 2 vị trí, là lựa chọn phổ biến nhất để điều khiển các loại xi lanh đơn.

• Van 5/2: Có 5 cổng, 2 vị trí, là tiêu chuẩn công nghiệp dùng để điều khiển xi lanh kép (xi lanh hai chiều).

• Van 5/3: Có 5 cổng, 3 vị trí (vị trí giữa thường để xả khí hoặc khóa dòng), giúp dừng xi lanh ở bất kỳ hành trình nào, rất hữu ích cho các cánh tay robot.

2. Phân loại theo điện áp và vật liệu

• Điện áp: 24VDC là lựa chọn an toàn, phổ biến nhất trong các hệ thống tủ điện PLC. 220VAC tiện lợi cho các hệ thống rời lẻ không qua bộ chuyển đổi nguồn. Ngoài ra còn có 110VAC/24VAC tùy theo tiêu chuẩn quốc gia.

• Vật liệu: Thân nhôm là giải pháp kinh tế và tối ưu nhất cho hầu hết ứng dụng công nghiệp. Inox được ưu tiên trong ngành thực phẩm, dược phẩm hoặc môi trường có tính ăn mòn cao. Đồng hoặc nhựa thường dùng cho các ứng dụng chuyên dụng.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để đảm bảo hệ thống vận hành bền bỉ, kỹ sư cần đặc biệt chú ý đến:

• Kích thước cổng (1/8", 1/4", 3/8", 1/2"...): Ảnh hưởng trực tiếp đến lưu lượng khí. Chọn cổng quá nhỏ sẽ làm xi lanh chậm, quá lớn sẽ lãng phí chi phí.

• Áp suất làm việc: Phải tương thích với hệ thống nén khí (thông thường từ 1.5 – 10 bar).

• Chuẩn IP: Đánh giá khả năng chống bụi và nước. Nếu lắp ngoài trời, hãy ưu tiên chuẩn IP65 – IP67.

• Chu kỳ đóng mở: Số lần đóng mở tối đa trong một phút để đảm bảo tuổi thọ cuộn coil.

• Thời gian đáp ứng: Càng thấp thì tốc độ điều khiển máy móc càng nhanh.

So sánh van khí điện từ với các loại van điều khiển khác

Kết luận: Đối với các dây chuyền sản xuất tự động hiện đại, Solenoid Valve là giải pháp tối ưu nhất nhờ sự cân bằng giữa hiệu suất phản hồi, khả năng tích hợp PLC và độ bền bỉ dài hạn.

Ứng dụng thực tế của Solenoid Valve

Với tính linh hoạt cao, thiết bị này hiện diện ở hầu khắp các ngành nghề:

• Dây chuyền sản xuất tự động: Điều khiển các cánh tay robot, băng tải, hệ thống phân loại sản phẩm.

• Máy đóng gói, máy ép: Thực hiện các thao tác đóng ngắt khí chính xác cho xi lanh lực lớn trong khâu đóng kiện.

• Ngành thực phẩm/Dược phẩm: Sử dụng các dòng van đặc thù bằng inox để đảm bảo vệ sinh và chống ăn mòn hóa học.

• Máy CNC & Công nghiệp phụ trợ: Điều khiển kẹp phôi, thổi bụi, hoặc thay dao tự động.

• Hệ thống xi lanh khí nén công nghiệp: Ứng dụng rộng rãi trong các máy dệt may, máy sản xuất linh kiện điện tử.

Những sai lầm thường gặp và hậu quả

Sai lầm phổ biến nhất là không chú trọng đến chất lượng khí nén. Khí nén chứa bụi, nước hoặc dầu là "kẻ thù" số 1 của van, khiến lõi từ bị kẹt, cuộn coil nhanh cháy. Thứ hai là không chọn đúng kích thước lưu lượng, khiến xi lanh vận hành "ì ạch" so với yêu cầu sản xuất. Cuối cùng, việc bỏ qua lắp bộ lọc khí (Filter) và bộ điều áp (Regulator) sẽ khiến van nhanh hư hỏng, dẫn đến phải dừng máy, tốn kém chi phí thay thế và gián đoạn dây chuyền.

Hướng dẫn lựa chọn và lắp đặt chuyên nghiệp

Checklist khi lựa chọn sản phẩm:

• Xác định môi trường làm việc (trong nhà, ngoài trời, hay môi trường hóa chất).

• Kiểm tra áp suất nén thực tế tại đầu ra của máy nén khí.

• Chọn đúng số cổng và vị trí (ví dụ: 5/2 cho xi lanh hai chiều).

• Chọn điện áp phù hợp (ưu tiên 24VDC nếu dùng chung với PLC).

• Chọn vật liệu thân van phù hợp với độ ăn mòn của môi trường.

• Kiểm tra chuẩn IP về khả năng chống nước và bụi.

Hướng dẫn lắp đặt:

1. Lắp bộ lọc: Luôn lắp bộ lọc khí và bộ điều áp phía trước van để bảo vệ van.

2. Kiểm tra chiều: Luôn lắp đúng chiều mũi tên trên thân van (Cổng P: Vào, A/B: Ra, R/S: Xả).

3. Đấu nối: Đấu nối điện theo đúng sơ đồ của nhà sản xuất, kiểm tra độ chắc chắn của giắc cắm.

4. Chạy thử: Vận hành không tải nhiều lần để kiểm tra độ kín khít, đảm bảo không có hiện tượng rò rỉ khí (xì hơi).

5. Bảo dưỡng: Lên kế hoạch kiểm tra định kỳ 6 tháng một lần để tra mỡ hoặc làm sạch cặn bẩn nếu có.

Câu hỏi thường gặp (FAQ)

1. Van khí điện từ khác van điện từ nước như thế nào?

Van khí được thiết kế riêng cho lưu chất là không khí, vật liệu gioăng kín và khe hở lõi van được tối ưu để hoạt động ở tốc độ cao. Van nước yêu cầu khả năng chịu áp lực chất lỏng, chống ăn mòn và độ kín khít tuyệt đối để tránh rò rỉ nước.

2. Van khí điện từ có thể hoạt động liên tục không?

Có, hoàn toàn được. Tuy nhiên, nếu tần suất đóng mở cực cao, hãy chọn loại cuộn coil loại tốt (chịu nhiệt cao) và đảm bảo nguồn khí nén sạch, ổn định để kéo dài tuổi thọ thiết bị.

3. Bao lâu cần vệ sinh và bảo trì van?

Khuyến nghị kiểm tra định kỳ mỗi 6 tháng. Nếu môi trường nhà máy nhiều bụi bẩn, bạn cần rút ngắn thời gian này để vệ sinh các cổng xả khí và bộ lọc.

4. Van khí điện từ có dùng ngoài trời được không?

Có, nhưng bạn bắt buộc phải chọn dòng van có chuẩn IP65 trở lên và có hộp che chắn để tránh nước mưa trực tiếp lọt vào cuộn điện gây đoản mạch.

Kết luận

Việc đầu tư vào hệ thống van khí điện từ chất lượng chính là giải pháp đầu tư thông minh, giúp tối ưu hóa chi phí vận hành và nâng cao độ bền bỉ cho toàn bộ hệ thống khí nén của doanh nghiệp. Đừng để những rắc rối từ việc vận hành thủ công hay linh kiện kém chất lượng làm chậm lại hiệu suất sản xuất của bạn.
