Van nối nhanh khí nén: Giải pháp kết nối linh hoạt và tối ưu cho hệ thống khí nén công nghiệp

Trong các nhà máy hiện đại, sự nhịp nhàng của hệ thống khí nén không chỉ phụ thuộc vào máy nén hay các thiết bị chấp hành, mà còn nằm ở những chi tiết nhỏ nhưng vô cùng quan trọng: các điểm kết nối. Bạn đã bao giờ rơi vào tình huống hệ thống sản xuất đang hoạt động nhưng cần bảo trì gấp, và việc tháo dỡ các đường ống khí nén truyền thống mất quá nhiều thời gian? Hay việc thay đổi các dụng cụ cầm tay trở nên vất vả vì phải vặn ren, siết ốc liên tục, chưa kể đến tình trạng thất thoát khí nén gây lãng phí năng lượng đáng kể? Đây là những vấn đề nhức nhối mà bất kỳ kỹ thuật viên hay nhà quản lý nhà máy nào cũng từng gặp phải.

Chính vì vậy, van nối nhanh khí nén (thường được gọi là khớp nối nhanh khí nén) đã trở thành "trợ thủ" đắc lực không thể thiếu trong các hệ thống tự động hóa. Với khả năng kết nối và ngắt đường khí chỉ trong vài giây mà không cần dụng cụ chuyên dụng, thiết bị này không chỉ giúp tối ưu hóa thời gian làm việc mà còn đảm bảo độ kín khí tuyệt đối, an toàn và nâng cao hiệu quả vận hành vượt trội cho toàn bộ hệ thống khí nén của doanh nghiệp.

Vì sao van nối nhanh khí nén ngày càng được sử dụng phổ biến?

Trong kỷ nguyên công nghiệp 4.0, sự linh hoạt là yếu tố sống còn của mọi quy trình sản xuất. Các dây chuyền tự động ngày càng yêu cầu cao về khả năng thay đổi cấu hình, bảo trì nhanh chóng và vận hành không gián đoạn. Việc sử dụng các khớp nối ren truyền thống đã dần bộc lộ nhiều nhược điểm như tính chất cố định, tốn thời gian lắp đặt và rủi ro rò rỉ khí rất cao khi tháo lắp thường xuyên.

Sự xuất hiện của khớp nối nhanh khí nén đã thay đổi hoàn toàn cuộc chơi này. Không chỉ giúp kết nối đường khí một cách nhanh chóng, thiết bị này còn đóng vai trò là "chốt chặn an toàn" nhờ cơ chế tự khóa khi tháo rời, giúp ngăn chặn hoàn toàn tình trạng thất thoát lưu lượng khí quý giá – vốn là một trong những nguyên nhân gây lãng phí năng lượng lớn nhất trong nhà máy. Đây chính là giải pháp tối ưu giúp doanh nghiệp tiết kiệm chi phí vận hành, bảo vệ thiết bị đo lường và tối đa hóa năng suất lao động trong mọi môi trường, từ các xưởng cơ khí nhỏ lẻ đến các khu công nghiệp quy mô lớn.

Van nối nhanh khí nén là gì?

Van nối nhanh khí nén là một thiết bị cơ khí chuyên dụng dùng để liên kết các đoạn ống dẫn khí hoặc kết nối trực tiếp các thiết bị khí nén với nguồn cấp. Thiết bị này giữ vai trò là "cửa ngõ" linh hoạt, cho phép người dùng cắm vào hoặc rút ra khỏi hệ thống một cách dễ dàng mà không làm ảnh hưởng đến áp suất chung của toàn bộ đường ống chính.

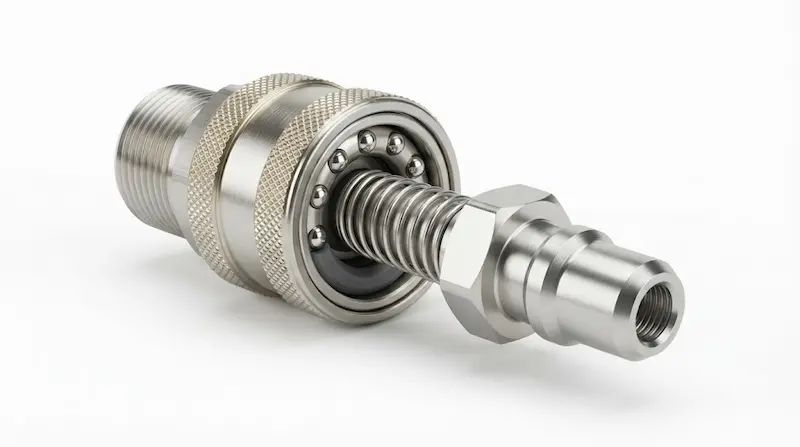

Cấu tạo cơ bản của một bộ van nối nhanh tiêu chuẩn bao gồm nhiều chi tiết được gia công chính xác:

• Thân van: Bộ phận bao bọc, được thiết kế để chịu được áp lực cao.

• Đầu nối nhanh (Coupler): Phần cố định trên hệ thống chính, chứa cơ chế khóa.

• Đầu cắm (Plug): Phần gắn vào ống hoặc thiết bị cầm tay cần di chuyển.

• Bi khóa: Hệ thống bi thép (thường từ 4-8 viên) giữ chặt đầu cắm vào thân.

• Lò xo: Tạo lực đàn hồi để duy trì trạng thái đóng kín van bên trong.

• Gioăng làm kín: Thành phần quan trọng nhất, thường làm từ cao su Nitrile (NBR) để chống chịu dầu và áp lực.

Nguyên lý hoạt động của van nối nhanh khí nén

Nguyên lý hoạt động của khớp nối nhanh khí nén dựa trên cơ chế khóa cơ học tự động. Khi bạn đưa đầu cắm (Plug) vào đầu nối (Coupler), các viên bi thép sẽ bị đẩy ra phía ngoài nhờ sự hỗ trợ của rãnh trượt, sau đó khi đầu cắm đã vào vị trí, lò xo sẽ đưa các viên bi quay trở lại rãnh, khóa chặt đầu cắm vào thân. Đồng thời, gioăng làm kín sẽ ép sát để đảm bảo độ khít tuyệt đối. Lúc này, van một chiều bên trong được đẩy mở, cho phép dòng khí nén lưu thông tự do.

Khi muốn ngắt kết nối, bạn chỉ cần thực hiện một thao tác kéo vòng khóa nhẹ nhàng. Lúc này, van bên trong sẽ ngay lập tức được lò xo đẩy về vị trí đóng trước khi đầu cắm được tách rời hoàn toàn khỏi thân nối. Cơ chế tự khóa này đảm bảo khí nén không bị thoát ra ngoài dù hệ thống đang chịu áp suất lớn, giúp bảo vệ an toàn cho người vận hành và duy trì áp suất ổn định cho các thiết bị khác trong hệ thống.

Các loại khớp nối nhanh khí nén phổ biến

1. Phân loại theo kiểu kết nối

• Đầu nối ren ngoài/trong: Sử dụng để lắp trực tiếp vào máy nén khí, bộ lọc khí hoặc các thiết bị có cổng ren sẵn.

• Đầu nối đẩy nhanh (Push-in): Loại phổ biến nhất cho ống nhựa PU, PE, chỉ cần đẩy ống vào là xong, rất tiện cho các hệ thống điều khiển khí nén.

• Đầu nối đuôi chuột: Dùng cho các loại ống mềm cao su, thường cần thêm kẹp đai cổ dê để cố định ống chắc chắn.

2. Phân loại theo vật liệu

• Đồng: Đây là loại phổ biến nhất nhờ độ bền cao, chống ăn mòn tốt và chịu được áp lực làm việc khắc nghiệt.

• Inox 304/316: Kháng hóa chất tuyệt vời, không gỉ sét, là lựa chọn số 1 cho môi trường thực phẩm, dược phẩm hoặc y tế.

• Thép mạ: Chi phí rẻ hơn, thích hợp cho các ứng dụng dân dụng nhẹ hoặc môi trường trong nhà khô ráo.

• Nhựa kỹ thuật: Nhẹ, không dẫn điện, phù hợp trong môi trường đặc thù như phòng thí nghiệm điện tử.

3. Phân loại theo kích thước

Tùy vào đường kính ống (Φ4, Φ6, Φ8, Φ10, Φ12...) và kích thước ren (1/8", 1/4", 3/8", 1/2"), bạn cần chọn đúng kích thước khớp nối. Việc chọn sai sẽ gây ra tình trạng thắt nút dòng khí, dẫn đến sụt áp và giảm hiệu suất hoạt động của xi lanh hoặc máy móc.

Thông số kỹ thuật cần quan tâm

Để hệ thống vận hành trơn tru và kéo dài tuổi thọ thiết bị, bạn cần đặc biệt lưu ý:

• Áp suất làm việc (Working Pressure): Phải cao hơn áp suất tối đa của máy nén khí (thường khớp nối chuẩn chịu được 10-15 bar).

• Lưu lượng khí (Flow Rate): Đảm bảo khớp nối không làm cản trở lưu lượng thiết bị cần sử dụng.

• Độ kín khít: Một khớp nối chất lượng là khi kết nối xong không nghe thấy tiếng "xì" khí.

• Nhiệt độ (Working Temperature): Cần kiểm tra kỹ nếu làm việc trong môi trường gần lò nhiệt hoặc môi trường đông lạnh.

So sánh van nối nhanh khí nén và đầu nối nhanh thông thường

Trong các hệ thống khí nén chuyên nghiệp, việc sử dụng khớp nối nhanh khí nén có khóa là bắt buộc để đảm bảo an toàn và tiết kiệm năng lượng đáng kể cho nhà máy.

Ứng dụng thực tế của van nối nhanh khí nén

Thiết bị này xuất hiện ở hầu khắp các lĩnh vực:

• Dây chuyền tự động hóa: Giúp thay thế module máy móc nhanh chóng mà không cần dừng toàn bộ hệ thống khí.

• Gara sửa chữa ô tô: Kết nối các thiết bị cầm tay như súng vặn vít, súng phun sơn, súng hơi xịt bụi.

• Máy CNC: Kết nối ống dẫn khí làm mát hoặc thổi phoi.

• Ngành thực phẩm/Điện tử: Yêu cầu độ kín cao, tránh bụi bẩn và rò rỉ khí gây nhiễm bẩn môi trường sạch.

Những sai lầm thường gặp khi lựa chọn

Sai lầm phổ biến nhất là chọn sai kích thước ren hoặc đường kính ống dẫn đến khớp nối bị lỏng, dễ bung khi áp suất tăng cao. Ngoài ra, việc sử dụng khớp nối thép mạ rẻ tiền trong môi trường ẩm ướt sẽ nhanh chóng bị gỉ sét, gây kẹt khóa và rò rỉ khí. Đừng quên rằng một khớp nối bị gỉ không chỉ làm hỏng hệ thống mà còn có thể văng ra gây nguy hiểm cho người vận hành.

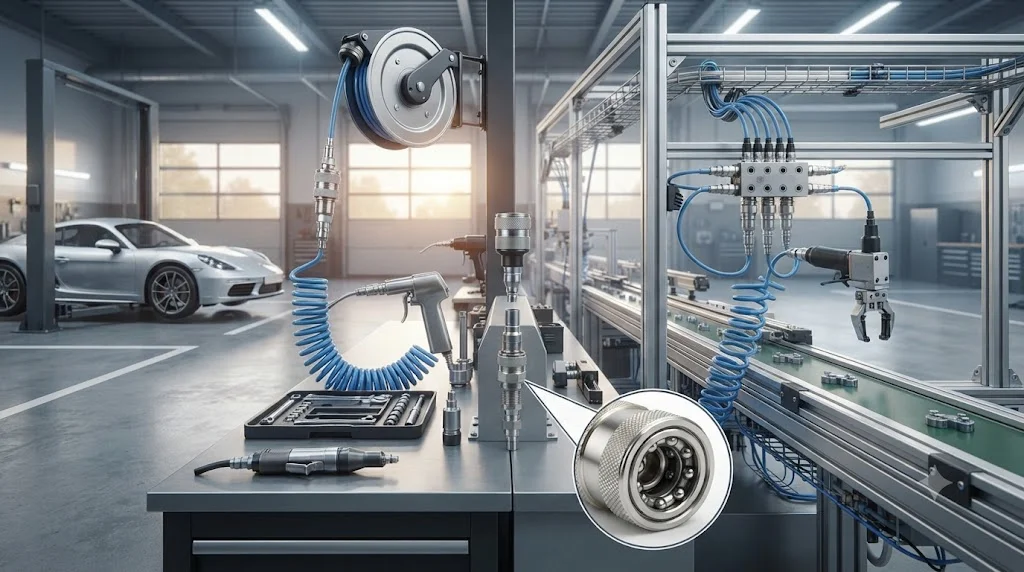

Hướng dẫn lựa chọn và lắp đặt chuyên nghiệp

Checklist khi lựa chọn:

• Đo chính xác đường kính ngoài của ống khí.

• Xác định chuẩn ren (NPT, PT hay G) để đảm bảo khớp nối ren kín.

• Kiểm tra áp suất hệ thống thực tế tại điểm lắp.

• Chọn vật liệu Inox hoặc đồng nếu môi trường làm việc ngoài trời hoặc hóa chất.

• Mua sản phẩm từ các thương hiệu uy tín để đảm bảo độ bền gioăng làm kín.

Các bước lắp đặt chuẩn kỹ thuật:

1. Làm sạch đầu ống, cắt bằng phẳng, đảm bảo không có vết trầy xước.

2. Cắm ống vào đầu nối cho đến khi cảm nhận được tiếng "cạch" hoặc đạt độ sâu cần thiết.

3. Kéo thử nhẹ nhàng để đảm bảo cơ chế bi khóa đã khóa chặt.

4. Mở khí nén từ từ và kiểm tra rò rỉ bằng nước xà phòng hoặc thiết bị chuyên dụng.

5. Thực hiện bảo trì định kỳ: Tra một chút dầu silicone để gioăng cao su luôn mềm dẻo.

Câu hỏi thường gặp (FAQ)

1. Van nối nhanh khí nén có bị rò rỉ khí không?

Nếu bạn chọn khớp nối chính hãng, gioăng làm kín đúng chất lượng và lắp đúng kỹ thuật, tình trạng rò rỉ là cực kỳ hiếm.

2. Van nối nhanh dùng được với loại ống nào?

Tùy loại đầu nối, nó tương thích với hầu hết các ống nhựa PU, PE, Nylon hoặc ống cao su công nghiệp.

3. Có thể tái sử dụng nhiều lần không?

Có, các loại khớp nối bằng đồng hoặc Inox có tuổi thọ rất cao, có thể chịu được hàng nghìn lần thao tác cắm-rút.

4. Bao lâu cần thay gioăng làm kín?

Thông thường sau 1–2 năm sử dụng, hoặc sớm hơn nếu thấy có hiện tượng rò rỉ khí nhẹ tại vị trí kết nối.

5. Khớp nối nhanh khí nén có dùng ngoài trời được không?

Hoàn toàn được, nhưng hãy chọn vật liệu Inox 304 để tránh bị ăn mòn do mưa nắng lâu ngày.

Kết luận

Việc trang bị khớp nối nhanh khí nén chất lượng cao là một khoản đầu tư thông minh, giúp hệ thống của bạn hoạt động linh hoạt, an toàn và chuyên nghiệp hơn rất nhiều. Đừng để những khớp nối kém chất lượng làm chậm tiến độ sản xuất và gây lãng phí năng lượng không đáng có cho doanh nghiệp của bạn.
