Hướng dẫn chi tiết từ A-Z về Van DN100: Lựa chọn, Lắp đặt và Bảo trì chuẩn chuyên gia

Trong lĩnh vực kỹ thuật cơ điện (M&E) và hệ thống đường ống công nghiệp, van DN100 không chỉ là một linh kiện đơn thuần mà là "nút thắt" then chốt điều phối lưu lượng. Việc nhầm lẫn giữa kích thước danh nghĩa (DN) với đường kính ngoài thực tế (phi) là lỗi cơ bản nhưng cực kỳ phổ biến, gây ra những hệ lụy nghiêm trọng về chi phí, tiến độ và độ an toàn của toàn bộ hệ thống. Với tư cách là một chuyên gia trong ngành, tôi sẽ cung cấp một cái nhìn toàn diện, sâu sắc và logic nhất về dòng van này, giúp bạn làm chủ quy trình lựa chọn, lắp đặt và bảo trì hiệu quả.

Van DN100 được sử dụng ở đâu? Vì sao cần lựa chọn đúng?

Khi thi công hệ thống cấp nước hoặc đường ống công nghiệp, kích thước valve DN100 là một trong những quy cách xuất hiện phổ biến nhất. Đây là kích thước "vàng" trong việc trung chuyển lưu lượng giữa các đường ống nhánh và đường ống chính. Tuy nhiên, một thực trạng đáng báo động tại nhiều công trường hiện nay là việc nhầm lẫn tai hại giữa DN100 với phi 100 thực tế, dẫn đến việc thiết bị không khớp với mặt bích của ống, gây đình trệ tiến độ và phát sinh chi phí đổi trả không đáng có.

Tại sao việc lựa chọn đúng lại quan trọng?

• Đảm bảo lưu lượng: Một chiếc van sai thông số kỹ thuật có thể gây ra hiện tượng sụt áp, khiến máy bơm hoạt động quá tải và nhanh hỏng.

• Đảm bảo tính kết nối: Sai tiêu chuẩn mặt bích (JIS, ANSI, DIN) khiến việc bắt bulông trở thành "nhiệm vụ bất khả thi".

• Đảm bảo an toàn: Chọn sai vật liệu (ví dụ: dùng van gang trong môi trường hóa chất ăn mòn) sẽ dẫn đến rò rỉ, gây nguy hiểm cho người vận hành và môi trường xung quanh.

• Tối ưu hóa kinh tế: Việc phải tháo dỡ, gia công lại mặt bích hoặc mua mới thay thế làm tăng chi phí vận hành lên gấp nhiều lần.

Việc hiểu rõ bản chất valve DN100 không chỉ giúp bạn làm đúng ngay từ đầu mà còn là yếu tố khẳng định năng lực chuyên môn của người kỹ thuật viên.

Kiến thức nền: valve DN100 là gì?

Để tránh các sai lầm kỹ thuật, chúng ta cần nắm vững định nghĩa về DN. DN là viết tắt của Diameter Nominal – đường kính danh nghĩa, là con số quy ước quốc tế để chỉ định kích thước ống và phụ kiện. Con số này không mô tả chính xác kích thước đo bằng thước đo ngoài mà dựa trên tiêu chuẩn thiết kế của từng loại ống.

Bảng quy đổi thông số kỹ thuật DN100

Lưu ý quan trọng: DN không phải là đường kính ngoài. Đối với ống thép tiêu chuẩn, đường kính ngoài (OD) thực tế của ống DN100 thường rơi vào khoảng 114.3mm. Nếu bạn đo bằng thước và thấy con số 100mm, đó là ống phi 100 – một quy cách hoàn toàn khác biệt. Do đó, trong các bản vẽ kỹ thuật và yêu cầu đặt hàng, hãy luôn ghi rõ DN100 để nhà cung cấp xác định đúng loại mặt bích và gioăng đi kèm.

Cấu tạo và nguyên lý hoạt động của valve DN100

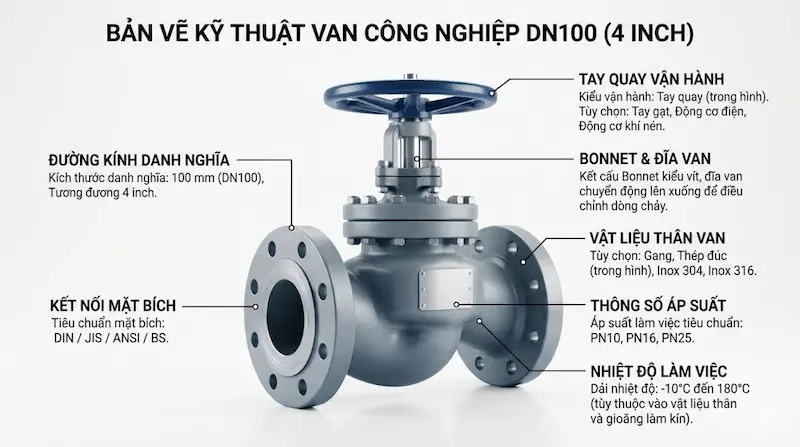

Một bộ van DN100 tiêu chuẩn bao gồm các bộ phận chính: thân van, bộ phận đóng mở (đĩa, bi hoặc cánh), trục van (ty van), gioăng làm kín và bộ truyền động.

• Thân van: Thường được đúc từ gang, inox hoặc thép, có nhiệm vụ chịu lực chính. Với DN100, thân van cần độ dày nhất định để chịu được áp suất PN10, PN16.

• Đĩa/Bi/Cánh van: Tùy loại van, đây là bộ phận chặn dòng trực tiếp. Với DN100, bộ phận này cần độ bền cao để chịu được lực đẩy mạnh của lưu chất.

• Ty van: Truyền chuyển động từ bộ truyền động xuống đĩa van.

• Gioăng: Đảm bảo độ kín khít. Gioăng cần làm từ vật liệu tương thích với lưu chất (EPDM cho nước, PTFE cho hóa chất, NBR cho dầu).

• Bộ truyền động: Đối với kích thước DN100, lực tác động là khá lớn, do đó thường đi kèm với tay quay (vô lăng) hoặc bộ truyền động tự động (điện/khí nén).

Vì sao DN100 thường dùng kết nối bích?

Với kích thước DN100, việc sử dụng kết nối ren trở nên thiếu an toàn do trọng lượng van và áp lực dòng chảy lớn. Kết nối mặt bích (Flange) giúp cố định van chắc chắn vào đường ống thông qua nhiều điểm bulông, đảm bảo độ kín tối đa và dễ dàng tháo dỡ để bảo trì, thay thế gioăng khi cần thiết.

Phân tích chuyên sâu: Các loại van DN100 phổ biến hiện nay

Dưới đây là chi tiết về các loại van phổ biến nhất, giúp bạn có cái nhìn sâu sắc để đưa ra quyết định mua hàng.

1. Van Bướm DN100

• Ưu điểm: Thiết kế mỏng, trọng lượng nhẹ, giá thành thấp nhất trong các loại van.

• Nhược điểm: Độ kín không bằng van bi, cần bảo trì gioăng cao su thường xuyên.

• Ứng dụng: Hệ thống dẫn nước sạch, tưới tiêu, thoát nước.

2. Van Bi DN100

• Ưu điểm: Khả năng đóng kín tuyệt đối, đóng mở cực nhanh, không gây sụt áp (Full-bore).

• Nhược điểm: Kích thước cồng kềnh, giá thành cao hơn van bướm.

• Ứng dụng: Hệ thống khí nén, đường ống dẫn dầu, hóa chất lỏng.

3. Van Cổng DN100

• Ưu điểm: Dòng chảy đi thẳng, không bị cản trở, ít tổn thất áp suất.

• Ứng dụng: Hệ thống cấp nước đô thị, đường ống PCCC (phòng cháy chữa cháy).

4. Các dòng van khác

• Van cầu: Dùng để điều tiết lưu lượng với độ chính xác cao.

• Van một chiều: Chống dòng chảy ngược, bảo vệ máy bơm.

• Van điện/khí nén: Tự động hóa hoàn toàn, điều khiển từ xa thông qua tủ PLC.

Bảng tổng hợp so sánh các loại valve DN100

Thông số kỹ thuật của van DN100: Bản đồ chọn hàng

Để tránh "tiền mất tật mang", kỹ sư cần kiểm tra kỹ bảng thông số kỹ thuật:

• Áp lực (Pressure Rating): Thông thường là PN10, PN16, PN25. Hãy chắc chắn áp lực của bơm trong hệ thống không vượt quá chỉ số này.

• Tiêu chuẩn mặt bích: JIS (Nhật), BS (Anh), ANSI (Mỹ), DIN (Đức). Mặt bích không đúng chuẩn là lý do lớn nhất khiến bạn không thể lắp được van.

• Vật liệu: Gang (phổ biến nhất cho nước), inox (chống ăn mòn), đồng, thép, nhựa.

• Kiểu điều khiển: Tay gạt (cho van bướm), tay quay (cho van cổng/cầu), điện/khí nén (tự động hóa).

Tại sao cần chọn đúng van DN100?

Việc chọn sai valve DN100 là "cơn ác mộng" của bất kỳ kỹ sư nào. Hãy hình dung hệ thống của bạn đang chạy với áp lực cao, một chiếc van không đúng tiêu chuẩn mặt bích sẽ không thể siết chặt bulông, dẫn đến rò rỉ lưu chất ngay lập tức. Nếu đó là hệ thống PCCC, việc rò rỉ nước làm mất áp sẽ khiến toàn bộ hệ thống báo động liên tục, hoặc tệ hơn là không hoạt động khi có hỏa hoạn.

Ví dụ thực tế: Một nhà máy xử lý nước sử dụng van bướm thân gang gioăng cao su thường trong môi trường có hóa chất Clo dư cao. Chỉ sau 3 tháng, gioăng bị lão hóa, dẫn đến rò rỉ nước tại mặt bích. Công ty buộc phải dừng sản xuất để thay thế loại van thân inox gioăng PTFE. Chi phí dừng máy và mua mới van inox cao gấp 5 lần so với việc lựa chọn đúng loại van từ đầu.

Ứng dụng thực tế của valve DN100

Van DN100 đóng vai trò xương sống trong hầu hết các hạ tầng hiện đại:

• Hệ thống cấp thoát nước: Dẫn nước sinh hoạt, xử lý nước thải công nghiệp.

• Hệ thống PCCC: Van cổng và van bướm giúp điều khiển áp lực nước chữa cháy.

• HVAC: Điều tiết nước nóng, lạnh cho các hệ thống điều hòa trung tâm tòa nhà.

• Nhà máy thực phẩm & Hóa chất: Sử dụng van inox để đảm bảo an toàn vệ sinh và chống ăn mòn.

• Điện lực & Boiler: Các loại van thép đúc chịu nhiệt độ cao và áp suất lớn cho đường ống hơi.

Những sai lầm thường gặp khi mua valve DN100

• Nhầm lẫn DN với Φ: Gây sai lệch kích thước lắp đặt.

• Không kiểm tra tiêu chuẩn bích: Dẫn đến khoảng cách lỗ bu-lông không trùng khớp.

• Chỉ quan tâm giá: Mua hàng giá rẻ nhưng không kiểm tra chứng chỉ CO-CQ (nguồn gốc xuất xứ) dẫn đến hàng giả, gioăng nhanh lão hóa.

• Bỏ qua bộ truyền động: Việc chọn van tay quay quá lớn cho vị trí lắp đặt chật hẹp khiến việc vận hành trở nên khó khăn.

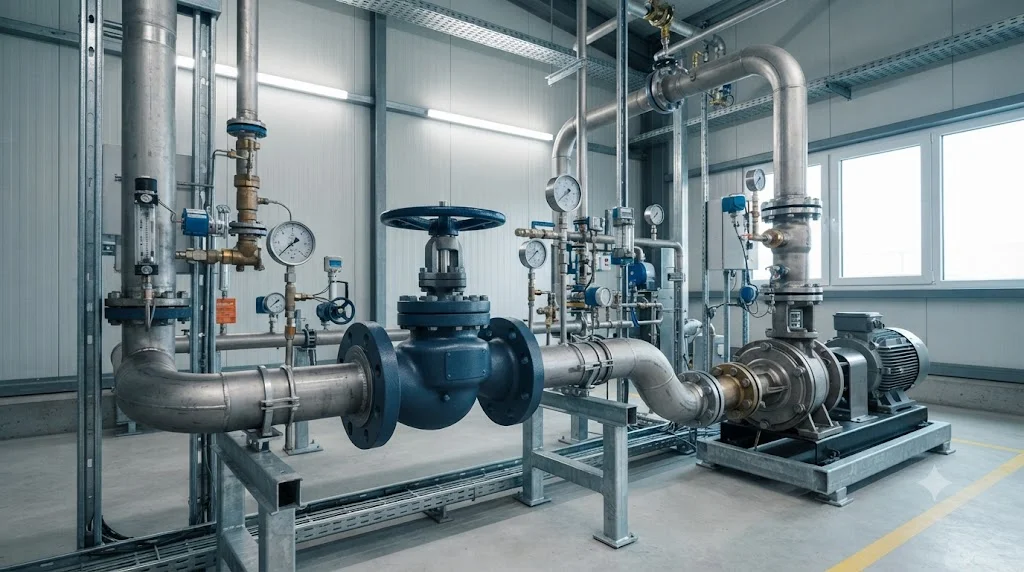

Hướng dẫn lựa chọn, lắp đặt và bảo trì chuyên nghiệp

Checklist lựa chọn chuẩn kỹ thuật:

• Lưu chất là gì (Nước, hóa chất, hơi)?

• Áp suất và nhiệt độ tối đa của hệ thống là bao nhiêu?

• Tiêu chuẩn mặt bích của ống hiện hữu là gì (JIS, DIN, ANSI)?

• Vật liệu van phù hợp (Inox, gang, đồng)?

• Phương thức đóng mở (Tay quay hay tự động)?

• Có đầy đủ chứng từ CO-CQ từ nhà cung cấp không?

Quy trình lắp đặt và bảo trì:

1. Kiểm tra: Làm sạch bề mặt mặt bích ống và van, đảm bảo không có bụi bẩn hoặc dị vật làm hỏng gioăng.

2. Lắp đặt: Đặt van vào giữa hai mặt bích, siết bulông theo hình đối xứng (hình ngôi sao) để áp lực lên gioăng được đều, tránh nứt mặt bích.

3. Test áp: Mở dòng chảy từ từ, kiểm tra rò rỉ tại các khớp nối trước khi vận hành full tải.

4. Bảo trì định kỳ: Định kỳ bôi trơn trục van, kiểm tra gioăng làm kín mỗi 6-12 tháng để kéo dài tuổi thọ thiết bị.

FAQ – Câu hỏi thường gặp về van DN100

1. Van DN100 là bao nhiêu inch?

DN100 tương đương với 4 inch (4").

2. DN100 có phải phi 100 không?

Không, DN100 là kích thước danh nghĩa, đường kính ngoài thực tế thường là 114.3mm. Nếu đo bằng thước ra 100mm, đó là ống phi 100.

3. Valve DN100 chịu được bao nhiêu áp?

Tùy vào chủng loại và vật liệu, van thường chịu được PN10, PN16 hoặc PN25. Luôn kiểm tra nhãn mác (Nameplate) trên thân van trước khi lắp.

4. Nên chọn van bướm hay van bi DN100?

Nếu cần kinh tế và lắp đặt không gian hẹp, hãy chọn van bướm. Nếu cần độ bền và độ kín tuyệt đối cho áp cao, hãy chọn van bi.

5. Tại sao phải yêu cầu CO-CQ khi mua van?

Chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality) là bằng chứng xác thực sản phẩm chính hãng, đảm bảo đúng vật liệu và tiêu chuẩn kỹ thuật. Điều này giúp bạn bảo vệ quyền lợi bảo hành và sự an toàn cho hệ thống.

Kết luận

Việc lựa chọn và lắp đặt đúng van DN100 là chìa khóa để đảm bảo hiệu suất vận hành của toàn bộ hệ thống đường ống. Dù là hệ thống cấp nước, PCCC hay HVAC, việc tuân thủ các tiêu chuẩn về vật liệu, áp lực và kiểu kết nối là ưu tiên hàng đầu mà bất kỳ kỹ sư nào cũng phải nằm lòng. Đừng bao giờ thỏa hiệp với chất lượng khi chọn mua linh kiện này, vì chi phí để khắc phục một sự cố rò rỉ luôn cao hơn rất nhiều so với khoản tiết kiệm từ việc chọn sản phẩm giá rẻ.
