Tổng quan về Van thiết bị: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, từ nhà máy xử lý nước cho đến các dây chuyền sản xuất thực phẩm, van thiết bị đóng vai trò là "trái tim" điều phối dòng chảy. Tuy nhiên, việc lựa chọn sai loại van không chỉ gây ra những sự cố kỹ thuật khó lường mà còn ảnh hưởng trực tiếp đến năng suất và lợi nhuận của doanh nghiệp. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về các loại van kỹ thuật phổ biến, giúp bạn đưa ra những quyết định mua sắm chính xác và hiệu quả nhất.

Vì sao việc lựa chọn van thiết bị phù hợp lại quan trọng?

Hãy tưởng tượng bạn đang điều hành một hệ thống cung cấp nước cho khu đô thị lớn hoặc một dây chuyền hơi nóng áp suất cao tại nhà máy điện. Nếu sử dụng nhầm loại van không chịu được nhiệt độ hoặc áp suất vận hành, hệ thống sẽ ngay lập tức đối mặt với nguy cơ rò rỉ, nứt vỡ hoặc thậm chí là cháy nổ nghiêm trọng.

Thực tế, nhiều đơn vị đã phải gánh chịu hậu quả từ việc chọn sai van kỹ thuật:

• Hệ thống không ổn định: Lưu lượng không kiểm soát được gây áp lực ngược lên máy bơm.

• Chi phí sửa chữa: Việc dừng cả dây chuyền sản xuất để thay thế một chiếc van sai quy cách gây thiệt hại kinh tế gấp trăm lần giá trị thực của thiết bị.

• Rò rỉ lưu chất: Gây lãng phí nguyên liệu, đặc biệt nghiêm trọng trong các ngành công nghiệp hóa chất hoặc dầu khí.

Hiểu rõ bản chất, chức năng và cách lựa chọn van kỹ thuật chính xác là chìa khóa để vận hành hệ thống an toàn, hiệu quả và tối ưu hóa chi phí dài hạn.

Van thiết bị là gì?

Van thiết bị là các bộ phận cơ khí được lắp đặt trên đường ống hoặc các thiết bị kỹ thuật nhằm mục đích điều khiển, kiểm soát và điều tiết lưu chất (chất lỏng, chất khí, hơi nóng) di chuyển qua hệ thống. Chúng đóng vai trò là cơ quan trung gian giúp đóng, mở, điều hướng hoặc duy trì áp suất theo ý muốn của người vận hành.

Vai trò cốt lõi trong công nghiệp:

• Đóng/Mở dòng chảy: Ngăn chặn hoàn toàn hoặc cho phép lưu chất đi qua.

• Điều tiết lưu lượng: Kiểm soát tốc độ và thể tích dòng chảy theo yêu cầu quy trình.

• Kiểm soát áp suất: Bảo vệ hệ thống khỏi các xung lực áp suất đột ngột.

• Ngăn dòng chảy ngược: Bảo vệ các máy móc quan trọng như máy bơm khỏi hư hỏng.

Các hệ thống thường sử dụng van kỹ thuật bao gồm: mạng lưới cấp thoát nước đô thị, hệ thống điều hòa không khí (HVAC), hệ thống phòng cháy chữa cháy (PCCC), các dây chuyền khí nén, lò hơi áp suất cao, nhà máy hóa chất và khai thác dầu khí.

Nguyên lý hoạt động của van kỹ thuật

Mặc dù có nhiều chủng loại, nhưng về cơ bản, nguyên lý hoạt động của van kỹ thuật đều dựa trên việc thay đổi vị trí của bộ phận chặn (đĩa, bi, cổng, màng) so với dòng chảy.

• Cơ chế truyền động: Lực tác động để đóng/mở van có thể đến từ tay gạt (cần gạt), tay quay (vô lăng), hoặc thông qua bộ truyền động tự động sử dụng điện, khí nén, hay thủy lực.

• Sự khác biệt về nguyên lý:

  • Các van có cơ chế xoay (van bi, van bướm) thường đóng mở nhanh nhờ một góc xoay 90 độ.

  • Các van có cơ chế tịnh tiến (van cổng, van cầu) yêu cầu nhiều vòng quay tay để đóng mở, giúp kiểm soát áp lực tốt hơn nhưng tốc độ phản ứng chậm hơn.

• Môi chất và tác động: Mỗi loại van được thiết kế riêng biệt để phù hợp với đặc tính lý hóa của lưu chất. Việc sử dụng vật liệu gioăng và thân van không đồng nhất với môi chất sẽ dẫn đến hiện tượng ăn mòn hóa học hoặc lão hóa nhiệt, làm mất đi nguyên lý làm kín ban đầu.

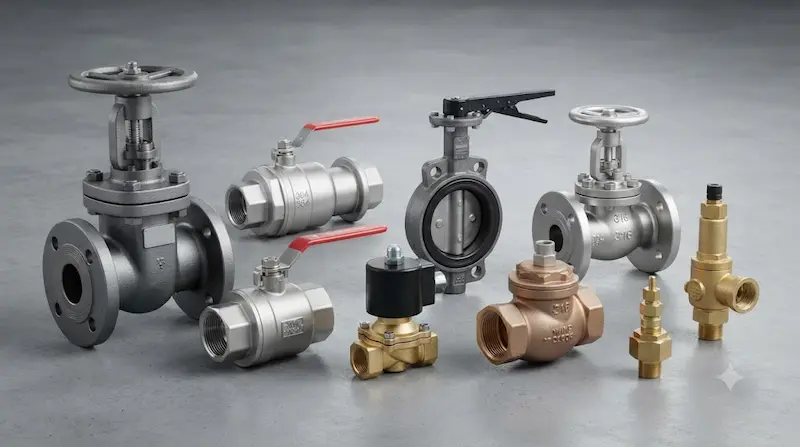

Các loại van thiết bị phổ biến hiện nay

1. Van bi (Ball Valve)

Van bi sử dụng một quả cầu rỗng có lỗ thông để kiểm soát dòng chảy.

• Đặc điểm: Độ kín tuyệt đối, phản ứng nhanh.

• Ứng dụng: Hệ thống khí nén, đường ống dẫn xăng dầu.

2. Van bướm (Butterfly Valve)

Sử dụng đĩa van dạng cánh bướm xoay quanh trục.

• Ưu điểm: Nhỏ gọn, tiết kiệm không gian, giá thành rẻ cho kích thước lớn.

• Ứng dụng: Hệ thống cấp nước, thông gió.

3. Van cổng (Gate Valve)

Đóng mở bằng cách hạ thấp tấm cổng vào đường đi của dòng chảy.

• Đặc điểm: Không gây cản trở dòng chảy khi mở hoàn toàn.

• Ứng dụng: Hệ thống cấp nước thủy lợi, PCCC.

4. Van cầu (Globe Valve) và các loại khác

Van cầu dùng để điều tiết lưu lượng cực tốt. Ngoài ra còn có van một chiều (chống dòng ngược), van an toàn (giảm áp), van điện từ (đóng mở bằng từ trường), và các dòng van điều khiển tự động thông minh.

Bảng tổng hợp các loại van kỹ thuật

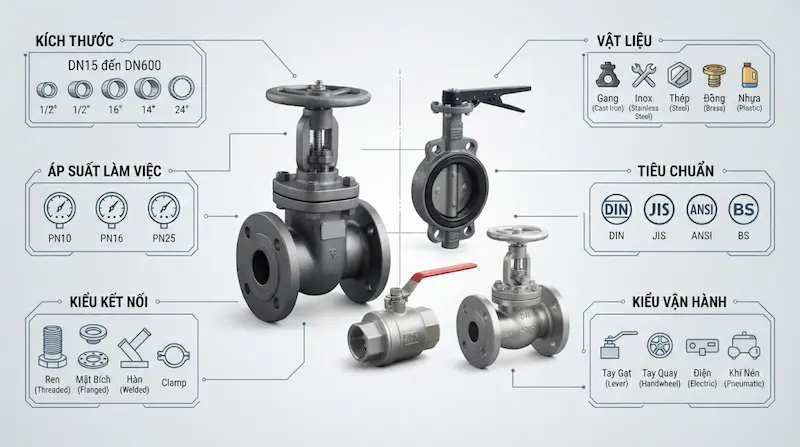

Thông số kỹ thuật cần quan tâm khi chọn van kỹ thuật

Khi lựa chọn van kỹ thuật, bạn không thể bỏ qua bộ thông số kỹ thuật (Spec) sau:

1. Kích thước danh nghĩa (DN): Kích thước lỗ thông của van, quyết định khả năng lắp vừa đường ống.

2. Áp suất làm việc (PN): Khả năng chịu áp lực của van (ví dụ: PN10, PN16, PN25).

3. Nhiệt độ: Giới hạn nhiệt độ mà van có thể hoạt động mà không bị biến dạng gioăng hoặc thân.

4. Kiểu kết nối: Nối ren, mặt bích (theo tiêu chuẩn JIS, ANSI, DIN), hoặc nối hàn.

5. Vật liệu: Gang (phổ biến, rẻ), Inox (chống ăn mòn), Thép (chịu nhiệt), Đồng (truyền nhiệt tốt).

Việc đối chiếu đúng các tiêu chuẩn sản xuất (như tiêu chuẩn quốc tế ISO hoặc tiêu chuẩn riêng của từng quốc gia) giúp đảm bảo sự đồng bộ cho toàn bộ hệ thống.

So sánh các loại van kỹ thuật

Sự so sánh này giúp bạn đưa ra lựa chọn dựa trên ngân sách và yêu cầu kỹ thuật đặc thù của công trình.

Tại sao cần chọn đúng loại van kỹ thuật?

Chọn sai loại van kỹ thuật dẫn đến những hệ quả tài chính và kỹ thuật nặng nề:

• Hao tổn năng lượng: Van cản trở dòng chảy làm máy bơm phải tăng công suất, gây tốn điện.

• Giảm tuổi thọ hệ thống: Hiện tượng "búa nước" khi đóng van sai cách có thể làm nứt vỡ toàn bộ ống thép.

• Không đạt lưu lượng: Van thiết kế không chuẩn dẫn đến lưu lượng thực tế thấp hơn tính toán, ảnh hưởng quy trình sản xuất.

• Mất an toàn: Rò rỉ chất độc hại hoặc cháy nổ từ hơi nóng là nguy cơ luôn tiềm ẩn.

Ứng dụng thực tế của van thiết bị

Van kỹ thuật có mặt ở mọi nơi:

• Hệ thống cấp nước: Điều khiển dòng chảy nước sinh hoạt.

• Hệ thống PCCC: Van cổng là bắt buộc để duy trì áp lực nước.

• Dược phẩm & Thực phẩm: Yêu cầu các dòng van Inox vi sinh.

• Nhiệt điện & Hóa chất: Sử dụng các loại van đặc chủng chống ăn mòn và chịu nhiệt cao.

• Hệ thống khí nén: Van bi là lựa chọn số 1.

Những sai lầm thường gặp khi lựa chọn van kỹ thuật

Nhiều người mua hàng thường mắc phải sai lầm như: Chỉ quan tâm giá rẻ mà quên mất vật liệu cấu tạo; Sai tiêu chuẩn mặt bích dẫn đến không lắp được; hoặc Không tính toán áp suất làm van bị nổ. Ngoài ra, việc chọn sai kiểu điều khiển (ví dụ chọn van tay gạt cho vị trí khó tiếp cận thay vì van điện) cũng khiến việc vận hành trở nên cực kỳ bất tiện.

Checklist lựa chọn van kỹ thuật phù hợp

Để đảm bảo hiệu quả, hãy tuân thủ quy trình:

1. Xác định môi chất: Nước, hơi, dầu hay axit?

2. Kiểm tra áp suất/nhiệt độ: Dữ liệu hệ thống thực tế.

3. Chọn kích thước DN: Theo bản vẽ đường ống.

4. Chọn vật liệu: Inox cho môi trường ăn mòn, Gang cho hệ thống nước.

5. Chọn phương thức vận hành: Tay gạt hay tự động?

6. Kiểm tra thương hiệu: Chọn các đơn vị uy tín, có đầy đủ CO-CQ.

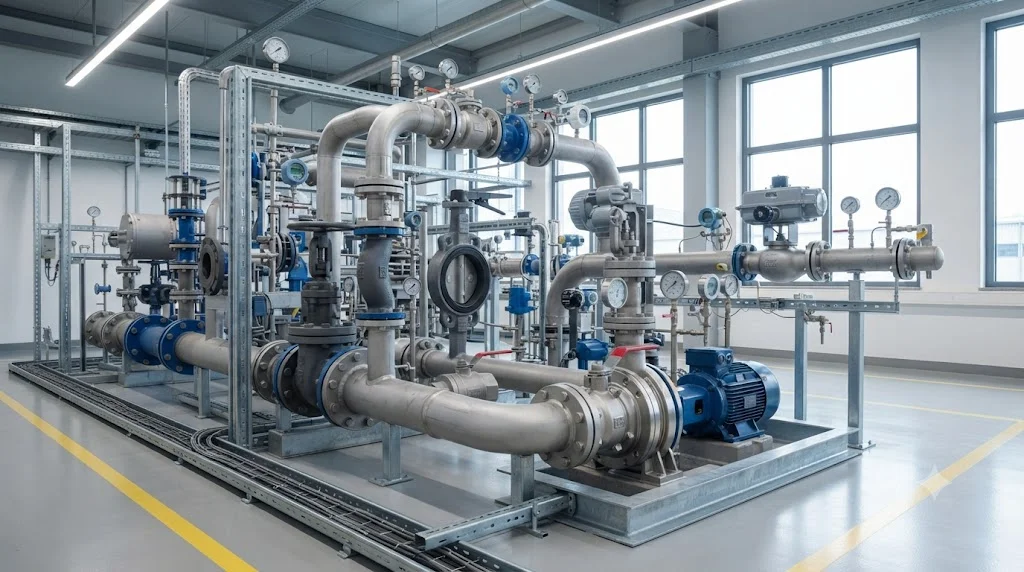

Hướng dẫn lắp đặt và bảo trì van kỹ thuật

• Trước khi lắp: Kiểm tra kỹ các chi tiết, vệ sinh mặt bích sạch sẽ.

• Khi lắp: Lắp đúng chiều dòng chảy (đặc biệt với van 1 chiều), siết bulông theo hình ngôi sao để lực ép đều lên gioăng.

• Vận hành: Test áp lực từ từ trước khi đưa vào hệ thống.

• Bảo dưỡng: Kiểm tra định kỳ, thay thế gioăng lão hóa, bôi trơn trục van.

Câu hỏi thường gặp về van kỹ thuật (FAQ)

Van thiết bị là gì?

 Là thiết bị cơ khí dùng để kiểm soát dòng chảy trong đường ống.

Có những loại nào?

 Gồm van bi, van bướm, van cổng, van cầu, van một chiều...

Khi nào dùng van bi thay van bướm?

 Khi cần độ kín cao và đóng mở nhanh ở áp suất lớn.

Van inox có ưu điểm gì?

 Chống ăn mòn, chịu nhiệt tốt, an toàn cho thực phẩm.

Bao lâu nên bảo trì?

 Tùy môi trường, thông thường mỗi 6-12 tháng.

Kết luận

Van thiết bị là mảnh ghép không thể thiếu để tạo nên một hệ thống công nghiệp hoàn chỉnh. Việc hiểu rõ nguyên lý, lựa chọn đúng vật liệu và lắp đặt đúng kỹ thuật sẽ mang lại sự an tâm tuyệt đối cho quá trình vận hành.
