Brass Ball Valve Là Gì? Hướng Dẫn Chọn Van Bi Đồng Chuẩn Chuyên Gia

Hệ thống cấp thoát nước hoặc đường ống khí nén trong nhà xưởng của bạn đang gặp sự cố rò rỉ liên tục? Các van chặn nhanh bị mài mòn, lỏng tay gạt hoặc thậm chí nứt vỡ chỉ sau vài tháng sử dụng? Bạn đang đứng trước sự đắn đo giữa vô vàn lựa chọn trên thị trường và không biết nên chọn van inox hay van đồng để tối ưu chi phí mà vẫn đảm bảo độ bền?

Việc chọn sai loại van không chỉ làm giảm tuổi thọ toàn bộ hệ thống mà còn tiềm ẩn nguy cơ bục vỡ đường ống, gây gián đoạn vận hành và tiêu tốn hàng triệu đồng chi phí sửa chữa. Trong số các giải pháp hiện nay, brass ball valve (van bi đồng) là dòng thiết bị phổ biến nhất, nhưng lại thường bị hiểu sai về giới hạn chịu lực và phạm vi ứng dụng. Bài viết chuyên sâu này từ chuyên gia ngành van sẽ giúp bạn hiểu rõ bản chất, phân tích kỹ thuật và chọn đúng loại van tối ưu nhất cho công trình của mình.

Brass Ball Valve Là Gì?

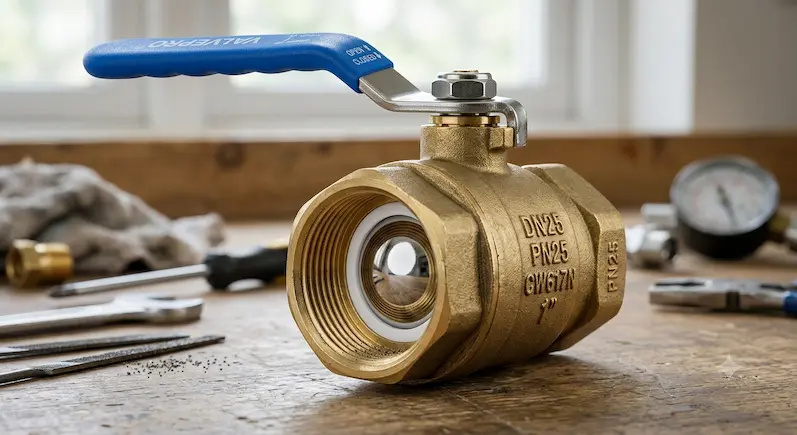

Brass ball valve (định nghĩa kỹ thuật: van bi bằng đồng) là loại van công nghiệp sử dụng một viên bi có tâm đục lỗ (ball) xoay chuyển góc 90 độ bên trong thân van để kiểm soát, điều tiết hoặc đóng/mở dòng lưu chất. Điểm đặc trưng nhất của dòng van này là toàn bộ phần thân (body) được đúc hoặc dập định hình từ hợp kim đồng (brass) - vật liệu nổi tiếng với khả năng chống ăn mòn tự nhiên và độ dẻo cơ học cao.

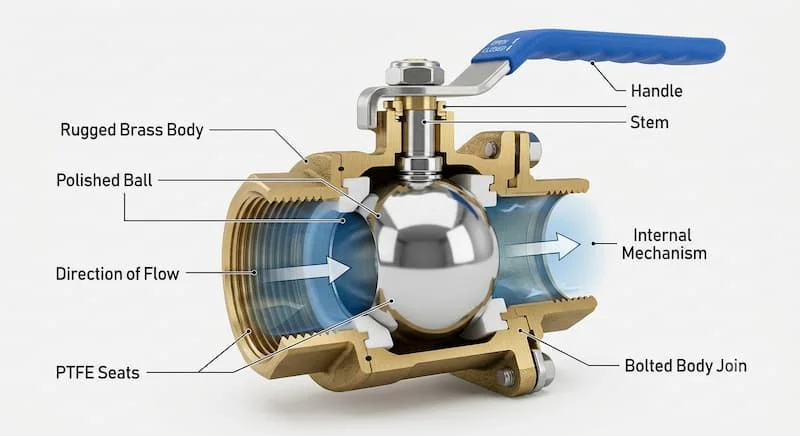

Về mặt cấu tạo chi tiết, một cụm brass ball valve tiêu chuẩn được cấu thành từ 5 bộ phận cốt lõi, phối hợp chặt chẽ với nhau:

• Thân van (Body): Lớp vỏ bọc chịu lực chính, bảo vệ các chi tiết bên trong, thường chế tạo từ đồng brass mạ niken hoặc mạ chrome để tăng thẩm mỹ và chống oxy hóa bề mặt.

• Bi van (Ball): Viên bi tròn được đục lỗ xuyên tâm, đóng vai trò là "cánh cửa" ngăn hoặc cho chất lưu đi qua. Bi van thường được làm bằng đồng gia công nhẵn hoặc thép không gỉ để giảm thiểu ma sát.

• Trục van (Stem): Thanh trục truyền động kết nối từ tay gạt bên ngoài đến bi van bên trong.

• Tay gạt (Handle): Bộ phận vận hành thủ công bằng cơ tay, được bọc lớp nhựa cách nhiệt, giúp người dùng dễ dàng thao tác gạt đóng/mở.

• Gioăng làm kín (Seat & Seal): Thường làm bằng vật liệu PTFE (Teflon) có hệ số ma sát cực thấp, chịu nhiệt tốt, ép chặt vào bi van để ngăn chặn tuyệt đối tình trạng rò rỉ nước hoặc khí ra ngoài.

Nguyên Lý Hoạt Động Của Van Bi Đồng

Nguyên lý vận hành của van bi tay gạt đồng dựa trên cơ chế chuyển động quay góc một phần tư (Quarter-turn chính xác là 90 độ). Khi người vận hành xoay tay gạt song song với đường ống, trục van sẽ truyền lực làm xoay bi van sao cho lỗ xuyên tâm của bi trùng góc với hướng dòng chảy. Lúc này, van mở hoàn toàn, lưu chất đi qua với lưu lượng tối đa và hầu như không gặp lực cản. Ngược lại, khi xoay tay gạt một góc vuông 90 độ so với đường ống, lỗ xuyên tâm sẽ quay đi, vách đặc của bi van sẽ chắn toàn bộ tiết diện đường ống, cắt đứt dòng lưu chất ngay lập tức.

Chính nhờ thiết kế hình học đặc trưng này, nguyên lý đóng mở bằng bi xoay mang lại những ưu điểm vượt trội so với các dòng van khác:

• Tốc độ đóng mở cực nhanh: Chỉ cần một thao tác gạt nhẹ 90 độ thay vì phải vặn nhiều vòng như van cổng (gate valve) hay van cầu (globe valve).

• Khả năng làm kín tuyệt đối: Khi ở trạng thái đóng, áp suất của dòng lưu chất sẽ đẩy bi van ép chặt hơn vào đệm làm kín PTFE, giúp hạn chế tối đa tình trạng rò rỉ cục bộ.

• Độ bền cơ học vượt trội: Vì cấu tạo bi tròn giúp dàn đều áp lực lực chọn và giảm thiểu lực ma sát trượt trực tiếp lên gioăng cao su trong quá trình vận hành, giúp chu kỳ đóng mở của van có thể đạt đến hàng chục nghìn lần mà không bị rơ, hở.

Các Loại Brass Ball Valve Phổ Biến Trên Thị Trường

Để áp dụng chính xác vào từng thiết kế hệ thống, các kỹ sư thường phân loại van bi tay gạt đồng dựa trên ba tiêu chí kỹ thuật cốt lõi sau đây:

Phân loại theo phương thức kết nối

• Van bi đồng ren trong (Female Threaded): Hai đầu van được tiện ren trong tiêu chuẩn (NPT hoặc BSPT), kết nối trực tiếp với đầu ren ngoài của ống nhựa, ống đồng hoặc ống inox. Đây là loại phổ biến nhất trong hệ dân dụng dân dụng.

• Van bi đồng ren ngoài (Male Threaded): Thường dùng trong các cụm đồng hồ nước hoặc các vị trí nối nhanh vào thiết bị đầu cuối.

• Van bi đồng nối hàn (Solder/Sweat connection): Phần đầu van được thiết kế để hàn hóa lỏng trực tiếp với ống đồng, thường ứng dụng trong hệ thống gas lạnh hoặc HVAC để tránh tuyệt đối rò rỉ rãnh ren.

Phân loại theo thiết kế cấu tạo thân van

• Dòng van 1 mảnh (1-Piece Body): Thân van đúc liền khối nguyên khối, kích thước nhỏ gọn, giá thành rẻ nhưng tiết diện dòng chảy bị thu hẹp (Reduced port) và không thể tháo rời sửa chữa.

• Dòng van 2 mảnh (2-Piece Body): Gồm hai phần ghép lại với nhau bằng ren kết nối. Đây là dòng van tiêu chuẩn phổ biến nhất, đảm bảo dòng chảy toàn phần (Full port), không gây sụt áp đường ống.

• Dòng van 3 mảnh (3-Piece Body): Thân van gồm 3 phần riêng biệt liên kết bằng bu-lông. Cho phép tháo rời phần thân giữa để thay gioăng bảo trì mà không cần rã toàn bộ mối nối ren trên đường ống.

Phân loại theo phương thức điều khiển vận hành

• Van bi đồng tay gạt: Vận hành thủ công bằng tay, chi phí thấp, tối ưu cho các vị trí dễ tiếp cận.

• Van bi đồng điều khiển điện/khí nén (Actuated): Phần tay gạt được thay thế bằng bộ truyền động điện (Electric Actuator) hoặc bộ truyền động khí nén (Pneumatic Actuator). Loại này thường được ứng dụng trong các dây chuyền tự động hóa, điều khiển tắt/mở từ xa qua tủ PLC.

Thông Số Kỹ Thuật Quan Trọng Của Van Bi Đồng

Khi chọn mua van bi tay gạt đồng, việc đọc hiểu và đối chiếu chính xác các thông số kỹ thuật được khắc trực tiếp trên thân van là yếu tố quyết định để tránh các rủi ro hệ thống:

• Kích cỡ định danh (Nominal Size): Dao động phổ biến từ DN15, DN20, DN25 (tương đương phi 21, 27, 34mm trong dân dụng) cho đến các kích cỡ lớn như DN80, DN100 cho đường ống trục chính công nghiệp.

• Áp suất làm việc tiêu chuẩn (Pressure Rating): Ký hiệu là PN (Pressure Nominal). Các dòng van đồng chất lượng cao thường có mức chịu áp PN16 (16 bar) hoặc PN25 (25 bar), đáp ứng tốt áp lực lực nén của bơm tăng áp cao tầng.

• Dải nhiệt độ vận hành (Temperature Range): Ngưỡng chịu nhiệt tiêu chuẩn nằm trong khoảng từ -10°C đến 120°C.

Khuyến nghị từ chuyên gia: Tại sao không nên ứng dụng brass ball valve cho các hệ thống hơi nóng quá cao (quá 150°C)? Nguyên nhân do đồng là kim loại có hệ số giãn nở nhiệt tương đối lớn. Khi tiếp xúc với nhiệt độ cực cao đột ngột, cấu trúc thân đồng kết hợp với gioăng làm kín PTFE sẽ bị biến dạng cơ học, dẫn đến hiện tượng kẹt bi hoặc hở gioăng, gây mất an toàn hệ thống.

• Vật liệu cấu thành: Phổ biến là đồng thau nguyên bản hoặc đồng thau mạ một lớp chrome/nickel siêu mỏng bên ngoài để tăng cường khả năng chống oxy hóa do tác động ngoại cảnh của thời tiết.

So Sánh Brass Ball Valve Với Các Loại Van Khác

Để có cái nhìn trực quan, hãy cùng so sánh van bi tay gạt đồng với hai dòng van đối thủ phổ biến hiện nay là van inox (Stainless Steel) và van nhựa (PVC/PPR):

Ứng Dụng Thực Tế Của Van Bi Đồng

Nhờ tính linh hoạt, dẻo dai và mức giá cực kỳ phải chăng, van bi tay gạt đồng đang là "xương sống" xuất hiện dày đặc trong nhiều lĩnh vực:

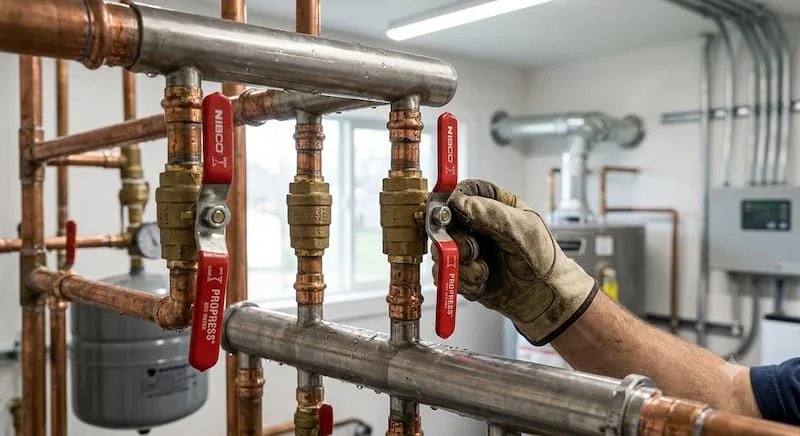

• Hệ thống cấp thoát nước dân dụng: Lắp đặt tại vị trí sau đồng hồ nước tổng, đầu cấp nước vào máy giặt, bình nóng lạnh, hệ thống lọc nước sinh hoạt gia đình.

• Hệ thống sưởi, thông gió và điều hòa không khí (HVAC): Kiểm soát dòng chảy của nước lạnh (chiller) hoặc nước ấm trong các vòng tuần hoàn điều hòa trung tâm.

• Mạng lưới khí nén áp lực thấp: Sử dụng trong các xưởng sửa chữa ô tô, nhà máy may mặc để đóng ngắt đường dẫn khí từ máy nén đến các thiết bị cầm tay.

• Dây chuyền công nghiệp nhẹ: Hệ thống đường ống dẫn dầu thủy tinh, nước thải sinh hoạt đã qua xử lý thô trong các cụm khu công nghiệp.

Những sai lầm chí mạng khi chọn mua và sử dụng van

Nhiều khách hàng do thiếu kinh nghiệm thường mắc phải những lỗi cơ bản sau, dẫn đến việc phải thay mới thiết bị liên tục:

1. Chọn sai kích thước hệ ren: Nhầm lẫn giữa kích thước định danh DN (hệ mét) và kích thước inch của ống dẫn dẫn đến hiện tượng hở ren, rỉ nước ở mối nối.

2. Sử dụng sai môi chất: Đưa van đồng vào các đường ống dẫn hóa chất có tính axit, kiềm mạnh hoặc nước biển. Đồng sẽ bị ăn mòn hóa học cực nhanh, làm rỗ bề mặt bi van.

3. Bỏ qua thông số áp suất hệ thống: Lắp van có chỉ số PN thấp vào sau các dòng bơm áp lực cao tầng làm tăng nguy cơ nứt vỡ thân van dưới áp lực nước dồn dập.

Hướng Dẫn Cách Chọn Brass Ball Valve Đúng Chuẩn

Để đảm bảo hệ thống đường ống vận hành trơn tru suốt 10 năm không cần sửa chữa, hãy áp dụng ngay bộ checklist 4 bước tiêu chuẩn dưới đây:

• Bước 1: Xác định chính xác môi chất vận hành: Đảm bảo lưu chất đi qua hệ thống là nước sạch, nước sinh hoạt, dầu nhẹ hoặc khí nén sạch. Tuyệt đối không dùng cho hóa chất ăn mòn đậm đặc.

• Bước 2: Đo đạc và đối chiếu kích cỡ: Đo chính xác phi ống và tra bảng quy đổi sang kích thước DN của van (Ví dụ: Ống phi 21mm chọn van DN15).

• Bước 3: Kiểm tra giới hạn áp suất và nhiệt độ thực tế: Đảm bảo thông số áp suất vận hành tối đa của đường ống không vượt quá 80% chỉ số PN ghi trên thân van.

• Bước 4: Chọn thương hiệu uy tín: Ưu tiên chọn mua sản phẩm từ các thương hiệu van đồng có tiếng được kiểm chứng chất lượng rõ ràng trên thị trường, tránh mua các loại van trôi nổi không rõ nguồn gốc làm bằng đồng pha tạp chất chì có hại cho sức khỏe.

Lưu ý quan trọng khi thi công lắp đặt

Khi tiến hành vặn van vào đường ống, chỉ dùng lực vừa đủ với băng tan (cao su non). Tuyệt đối không siết quá chặt ren bằng kìm lực lớn vì phôi đồng dẻo có thể bị biến dạng hoặc nứt rãnh ren trong. Ngoài ra, cần thiết lập lịch bảo trì định kỳ 6 tháng một lần, tiến hành thao tác gạt đóng/mở van từ 2–3 lần để gạt bỏ các mảng bám cặn canxi dính trên bề mặt bi xoay, giúp van không bị kẹt cứng sau thời gian dài đứng yên.

Địa Chỉ Mua Van Bi Tay Gạt Đồng Uy Tín Chính Hãng

Nếu bạn đang tìm kiếm các giải pháp van bi đồng chất lượng cao cho công trình hoặc dự án của mình, hãy liên hệ ngay với chúng tôi. Chúng tôi tự hào là đơn vị phân phối chính hãng các dòng van công nghiệp hàng đầu, đầy đủ chứng chỉ CO/CQ với chính sách bảo hành dài hạn.

Để tham khảo chi tiết về dải thông số và các chủng loại thiết bị khác, bạn có thể tham khảo thêm tại danh mục sản phẩm của chúng tôi.

Nhận ngay báo giá ưu đãi hôm nay! Quý khách hàng cần tư vấn kỹ thuật chuyên sâu hoặc nhận bảng báo giá chiết khấu thương mại tốt nhất cho dự án, vui lòng liên hệ ngay hotline hoặc nhấn nút gửi yêu cầu để đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ 24/7.

Câu Hỏi Thường Gặp (FAQ)

1. Brass ball valve có thể sử dụng an toàn cho hệ thống nước nóng không?

Có. Brass ball valve hoàn toàn sử dụng tốt cho các hệ thống nước nóng dân dụng, bình năng lượng mặt trời hoặc sưởi ấm với ngưỡng chịu nhiệt liên tục dao động trong khoảng từ 100°C đến 120°C.

2. Van bi đồng có bị gỉ sét theo thời gian như van sắt không?

Không. Hợp kim đồng thau không chứa sắt nên không bị rỉ sét bong tróc. Tuy nhiên, khi tiếp xúc với oxy và độ ẩm cao trong không khí lâu ngày, bề mặt van có thể xuất hiện một lớp màng oxit màu xanh lục ngả xám (patina). Lớp màng này hoàn toàn tự nhiên và giúp bảo vệ cốt đồng bên trong không bị ăn mòn sâu thêm.

3. Khi nào tôi bắt buộc phải chọn van inox thay vì van đồng?

Bạn buộc phải nâng cấp lên van inox khi hệ thống vận hành có nhiệt độ vượt quá 150°C (như hơi nước bão hòa, lò hơi), áp suất hệ thống cực lớn (trên PN40), hoặc khi lưu chất bên trong là các loại hóa chất, dung môi, thực phẩm yêu cầu độ an toàn vệ sinh và tính kháng tuyệt đối.

4. Tuổi thọ trung bình của một chiếc van bi tay gạt đồng chất lượng là bao lâu?

Trong điều kiện môi trường nước sạch tiêu chuẩn, áp suất và nhiệt độ đúng theo khuyến cáo của nhà sản xuất, một chiếc van bi đồng chính hãng có thể vận hành ổn định và bền bỉ từ 5 đến 10 năm mà không cần thay thế.

5. Có nên ứng dụng van bi đồng cho các hệ thống dẫn hóa chất không?

Không nên ứng dụng dòng van này cho các loại hóa chất có tính ăn mòn mạnh, axit hoặc muối kiềm. Bạn chỉ có thể dùng van đồng cho các loại dầu nhẹ, cồn hoặc khí trơ. Đối với hóa chất đậm đặc, van nhựa chuyên dụng (PVDF) hoặc van inox 316 là sự lựa chọn an toàn.
