Hướng Dẫn Chọn Van 2 Chiều D100 Chuẩn Kỹ Thuật Cho Công Trình

Bạn vừa hoàn thiện lắp đặt một hệ thống đường ống trục chính áp lực cao DN100 cho nhà xưởng hay tòa nhà của mình? Thế nhưng, chỉ sau một thời gian ngắn vận hành, hệ thống bắt đầu xuất hiện những hiện tượng đáng ngại: van bị rò rỉ lưu chất, không thể đóng kín hoàn toàn, hoặc tay quay bị kẹt cứng dẫn đến hư hỏng nặng.

Nguyên nhân gốc rễ của tình trạng này thường không nằm ở chất lượng chế tạo mà do bạn đã chọn sai chủng loại van 2 chiều D100. Nhiều người quản lý dự án vẫn có thói quen chọn mua van theo cảm tính, chỉ dựa vào kích thước đường kính mà bỏ qua sự khác biệt cốt lõi về cấu tạo và môi trường làm việc của từng dòng van. Thực tế, phân khúc van 2 chiều D100 cực kỳ đa dạng và không phải loại nào cũng có thể thay thế cho nhau. Bài viết chuyên sâu dưới đây từ các chuyên gia kỹ thuật vật tư đường ống sẽ giúp bạn phân tích chi tiết, hiểu rõ bản chất để đưa ra quyết định đầu tư chính xác ngay từ đầu.

Van 2 Chiều D100 Là Gì?

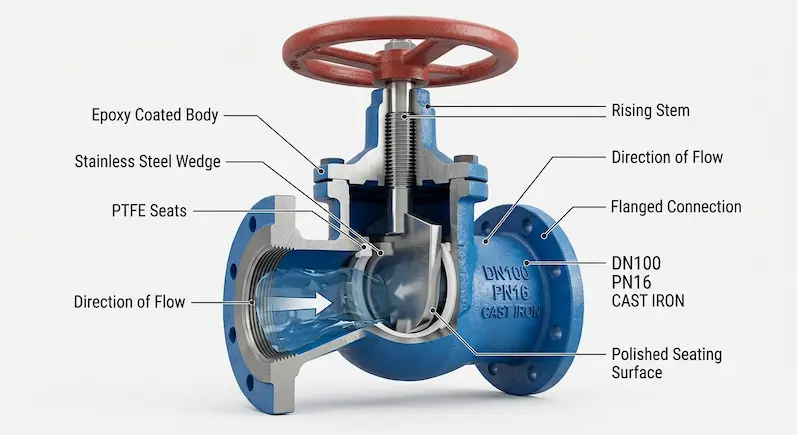

Van 2 chiều D100 (định nghĩa kỹ thuật ngắn gọn: dòng van chặn dòng chảy hai chiều kích thước danh nghĩa DN100) là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống nhằm mục đích cho phép lưu chất đi qua hoặc ngắt cách ly hoàn toàn dòng chảy theo cả hai chiều ngược xuôi. Ký hiệu D100 hay DN100 (Nominal Diameter) đại diện cho kích thước đường kính danh nghĩa của van, tương đương với đường kính trong xấp xỉ 100mm (hoặc kích thước phi ống ngoài là 114mm theo tiêu chuẩn hệ mét).

Đặc điểm vận hành cốt lõi của dòng van này là chỉ làm việc ở hai trạng thái cơ bản: mở hoàn toàn (để lưu chất lưu thông tối đa) hoặc đóng hoàn toàn (ngăn chặn dòng lưu chất tuyệt đối). Thiết bị này không được thiết kế cho chức năng điều tiết lưu lượng (tiết lưu). Nếu cố tình sử dụng van chặn 2 chiều để điều chỉnh lưu lượng ở các vị trí mở lửng (mở một phần), áp lực dồn dập của dòng lưu chất tốc độ cao sẽ nhanh chóng làm xói mòn cánh van, phá hủy gioăng làm kín và làm giảm tuổi thọ nghiêm trọng của toàn bộ hệ thống ống dẫn.

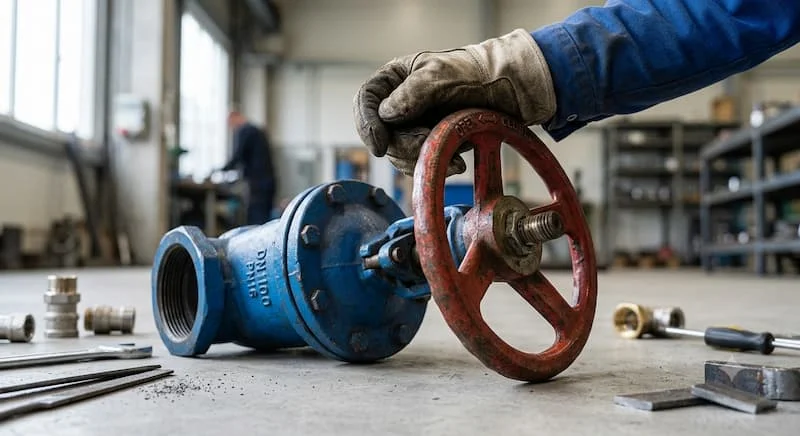

Nguyên Lý Hoạt Động Của Van 2 Chiều

Cơ chế vận hành của dòng van 2 chiều D100 phụ thuộc vào bộ phận truyền động cơ học hoặc tự động được tích hợp phía trên cổ van. Người vận hành có thể điều khiển đóng mở van thông qua các phương thức đa dạng như sử dụng vô lăng tay quay, tay gạt cơ học, hoặc ứng dụng các bộ truyền động tự động hóa như mô-tơ điện và bộ điều khiển khí nén.

Về cách thức hoạt động bên trong:

• Trạng thái mở: Khi nhận được lực truyền động (vặn tay quay hoặc kích hoạt dòng điện/khí nén), trục van sẽ dịch chuyển để đưa bộ phận đóng ngắt (như đĩa van, bi van, cánh bướm) rời khỏi vị trí chặn, tạo khoảng trống hoàn toàn cho dòng chất lưu đi qua mà không bị cản trở.

• Trạng thái đóng: Lực truyền động điều khiển đảo chiều sẽ ép chặt bộ phận đóng ngắt vào bệ đỡ (seat), chặn đứng toàn bộ tiết diện lòng ống và ngắt cách ly hoàn toàn dòng chảy.

Chính nhờ lối thiết kế hình học tối giản, tập trung vào hai trạng thái động học dứt khoát này giúp cho cấu tạo cơ khí của van 2 chiều D100 ít gặp phải các lỗi kẹt vặt, đảm bảo tính ổn định cao và độ bền bỉ cơ học vượt trội qua nhiều năm vận hành liên tục.

Các Loại Van 2 Chiều D100 Phổ Biến Trên Thị Trường

Để tối ưu hóa công năng và chi phí vật tư, các kỹ sư hệ thống phân chia phân khúc van cỡ lớn DN100 theo 3 tiêu chí cốt lõi sau:

1. Phân loại theo thiết kế cấu tạo hình học

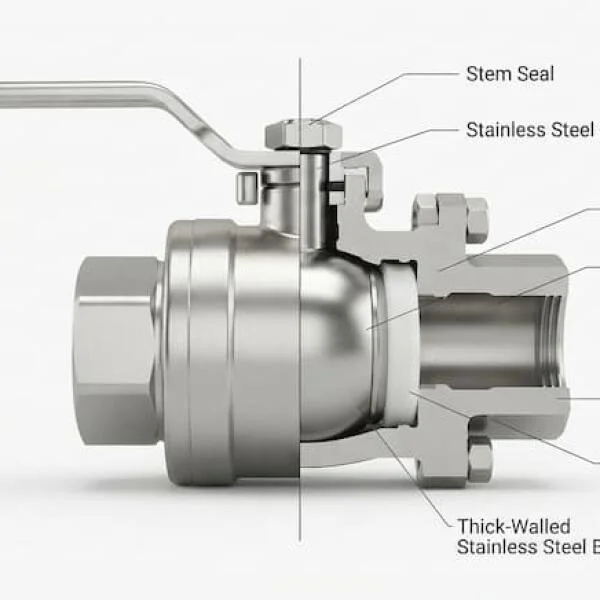

• Van bi (Ball Valve) D100: Sử dụng một viên bi đục lỗ xuyên tâm để đóng mở. Ưu điểm lớn nhất là tốc độ đóng ngắt cực nhanh, độ kín khít tuyệt đối. Tuy nhiên, do phôi bi kim loại cỡ lớn DN100 rất nặng và đắt, loại van này có giá thành cao nhất và thường chỉ dùng cho hệ thống áp lực rất lớn hoặc yêu cầu độ sạch cao.

• Van bướm (Butterfly Valve) D100: Sử dụng một đĩa xoay dạng cánh bướm góc 90 độ để chắn dòng. Đây là dòng van có kết cấu nhỏ gọn, trọng lượng nhẹ, thời gian đóng mở nhanh và tối ưu chi phí đầu tư tốt nhất cho đường ống cỡ lớn.

• Van cổng (Gate Valve) D100: Hay còn gọi là van chặn, vận hành bằng cách nâng lên/hạ xuống một lá van dạng tấm phẳng. Ưu điểm tuyệt đối của van cổng là khi mở hoàn toàn, lá van thu hồi hết lên trên, không gây ra bất kỳ lực cản dòng hay sụt áp nào bên trong lòng ống.

2. Phân loại theo vật liệu chế tạo thân van

• Vật liệu Gang (Cast Iron/Ductile Iron): Là dòng van phổ biến nhất trong các công trình nhờ giá thành rẻ, khả năng chịu va đập cơ học tốt, thường được ứng dụng cho các hệ thống nước sạch, nước thải hoặc PCCC thông thường.

• Vật liệu Inox (Stainless Steel 304/316): Chuyên dụng cho các môi trường lưu chất có tính ăn mòn cao, chứa hóa chất, dệt nhuộm hoặc trong các dây chuyền sản xuất thực phẩm, dược phẩm.

• Vật liệu Đồng (Brass/Bronze): Thường hiếm khi xuất hiện ở kích cỡ lớn DN100 vì giá thành phôi đồng rất cao, chủ yếu chỉ giới hạn ở các ứng dụng dân dụng đặc thù yêu cầu tính dẻo và chống oxy hóa nước sinh hoạt.

3. Phân loại theo phương thức điều khiển vận hành

• Vận hành cơ học (Tay gạt/Tay quay vô lăng): Chi phí thấp, phụ thuộc vào sức người, phù hợp cho các vị trí lắp đặt thông thoáng, tần suất đóng mở không quá liên tục.

• Vận hành tự động (Điều khiển điện/Khí nén): Tích hợp các bộ truyền động thông minh giúp đóng mở từ xa, đồng bộ hóa dữ liệu với phòng điều khiển trung tâm PLC, phù hợp cho các nhà máy tự động hóa cao.

Thông Số Kỹ Thuật Cần Biết Khi Chọn Van D100

Việc đối chiếu chính xác các thông số kỹ thuật khắc trên thân van 2 chiều D100 là điều bắt buộc để đảm bảo an toàn cho toàn bộ công trình:

• Kích cỡ định danh: DN100 / D100 / Tiêu chuẩn ống 4 Inch.

• Áp suất làm việc (Pressure Rating): Thường ký hiệu là PN (Áp suất danh định). Hệ thống thông thường sử dụng tiêu chuẩn PN10 (10 bar) hoặc PN16 (16 bar). Đối với các hệ thống thủy điện hoặc bơm cao áp chung cư cao tầng, bắt buộc phải nâng cấp lên dòng van chịu áp PN25.

• Nhiệt độ vận hành: Đối với lưu chất là nước sạch thông thường, nhiệt độ chịu đựng thường dưới 100°C. Đối với các đường ống dẫn hơi nóng, khí nén nhiệt độ cao, bắt buộc phải dùng van cổng inox hoặc van bướm thân thép có gioăng làm kín bằng kim loại chịu nhiệt chuyên dụng.

• Góc giải thích kỹ thuật: Tại sao các loại van 2 chiều D100 hầu hết đều sử dụng kiểu kết nối mặt bích (Flanged) thay vì nối ren? Nguyên nhân do kích thước đường ống 100mm là tương đối lớn, áp lực chất lưu tác động lên bề mặt van khi đóng ngắt là cực kỳ khủng khiếp. Kết nối mặt bích bắt bu-lông xung quanh chu vi giúp dàn đều ứng suất lực, đảm bảo độ chắc chắn tuyệt đối cho mối nối, chống rung lắc và ngăn chặn hoàn toàn nguy cơ bục rò rỉ dưới áp lực lớn mà các rãnh ren thông thường không thể chịu đựng được.

So Sánh Các Loại Van 2 Chiều D100 Phổ Biến

Để có cái nhìn tổng quan giúp tối ưu hóa ngân sách, hãy cùng làm một bảng so sánh nhanh giữa ba cấu tạo van D100 phổ biến nhất hiện nay:

Kết luận thực tế: Nhờ sự tổng hòa hoàn hảo giữa yếu tố chi phí đầu tư thấp, trọng lượng nhẹ dễ thi công và khả năng đóng mở linh hoạt, van bướm D100 hiện đang là dòng van chiếm tỷ trọng xuất hiện phổ biến nhất trong hầu hết các công trình xây dựng và nhà máy công nghiệp hiện nay.

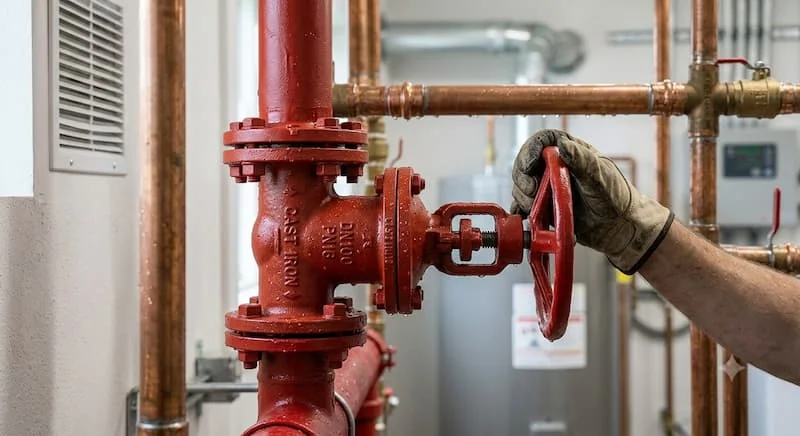

Ứng Dụng Thực Tế Của Van 2 Chiều D100

Với kích cỡ tầm trung lớn, van 2 chiều D100 đóng vai trò là các chốt chặn cửa ngõ then chốt trên các trục đường ống dẫn chính:

• Hệ thống cấp thoát nước: Lắp đặt tại các trục bơm nước ngầm, đường ống phân phối nước sạch đô thị, hoặc các đường ống xả thải của nhà máy.

• Hệ thống HVAC: Trực tiếp tham gia vào mạng lưới đường ống dẫn nước làm mát (Chiller) của các hệ thống điều hòa không khí trung tâm tại các tòa nhà phức hợp.

• Nhà máy công nghiệp: Xuất hiện tại các đường ống dẫn dầu thô, hệ thống xử lý nước thải dệt nhuộm, sản xuất giấy, xi măng.

• Hệ thống phòng cháy chữa cháy (PCCC): Nằm tại các cụm bơm trung tâm, các trục ống đứng dẫn nước lên các tầng của tòa nhà cao tầng để sẵn sàng cung cấp nước dập tắt hỏa hoạn.

Hậu quả nghiêm trọng từ những sai lầm khi chọn van

Việc lựa chọn thiết bị qua loa, không rõ thông số có thể dẫn tới những tổn thất kinh tế rất lớn cho chủ đầu tư:

1. Dùng sai vật liệu môi chất: Lắp van gang cho hệ thống hóa chất nồng độ cao khiến thân van bị ăn mòn rỗ, mục ruỗng chỉ sau vài tuần.

2. Chọn sai chỉ số áp lực PN: Sử dụng van tiêu chuẩn PN10 vào đường ống có áp suất đỉnh lên tới 14 bar làm nứt vỡ thân van, gây nổ đường ống.

3. Hậu quả dây chuyền: Hệ thống buộc phải dừng hoạt động hoàn toàn để sửa chữa, gây gián đoạn sản xuất, tổn thất chi phí nhân công và chi phí bảo trì thay thế đắt đỏ gấp nhiều lần giá trị một chiếc van đúng chuẩn ban đầu.

Hướng Dẫn Cách Chọn Van 2 Chiều D100 Đúng Chuẩn

Để loại bỏ hoàn toàn các rủi ro kỹ thuật nguy hiểm, hãy áp dụng bộ checklist quy chuẩn 5 bước dưới đây trước khi ký duyệt mua vật tư:

• Bước 1: Xác định môi trường lưu chất: Lưu chất là nước sạch, nước thải, khí nén hay hóa chất để lựa chọn vật liệu thân van (Gang, Inox hay Nhựa) phù hợp.

• Bước 2: Lựa chọn kiểu cấu tạo tối ưu: Căn cứ vào không gian lắp đặt và ngân sách (Chọn van bướm để tiết kiệm chi phí, van cổng nếu cần giữ nguyên áp lực dòng chảy).

• Bước 3: Xác định chính xác thông số áp lực: Tra cứu áp suất làm việc tối đa của trạm bơm để chọn tiêu chuẩn mặt bích và chỉ số PN (PN10, PN16, PN25) phù hợp.

• Bước 4: Xác định phương thức vận hành: Chọn tay quay cho bài toán kinh tế, hoặc chọn điều khiển điện/khí nén nếu cần tự động hóa.

• Bước 5: Chọn lựa thương hiệu uy tín: Chỉ mua sản phẩm từ các nhà sản xuất có đầy đủ giấy tờ CO, CQ kiểm định chất lượng, tránh mua hàng bãi, hàng nhái kém chất lượng.

Lưu ý quan trọng khi thi công lắp đặt và vận hành

Trong quá trình lắp đặt dòng van mặt bích cỡ lớn này, kỹ thuật viên cần chú ý siết các bu-lông đối xứng đều tay theo hình ngôi sao, tuyệt đối không siết chặt một bên trước để tránh hiện tượng vênh mặt bích gây rò rỉ lưu chất. Đối với các dòng van bướm, cần lưu ý hướng mở của cánh van để không bị va chạm vào thành ống bên trong khi vận hành. Trước khi chính thức đưa hệ thống vào chạy tải, bắt buộc phải tiến hành thử áp (Hydrostatic test) toàn bộ các mối nối để kiểm tra độ rò rỉ.

Câu Hỏi Thường Gặp (FAQ)

1. Van 2 chiều D100 có thể dùng chung cho cả môi trường nước và môi trường khí được không?

Được, dòng van này có thể ứng dụng cho cả hai môi trường. Tuy nhiên, bạn cần lưu ý lựa chọn vật liệu gioăng làm kín bên trong. Môi trường khí nén áp lực cao đòi hỏi gioăng làm kín có độ khít và chịu nhiệt tốt hơn nhiều so với hệ thống nước thông thường.

2. Kích thước định danh DN100 có phải là đường kính trong lòng van đúng chính xác 100mm không?

Không hoàn toàn chính xác. DN100 chỉ là thông số đường kính danh nghĩa quy ước theo tiêu chuẩn quốc tế để định danh cỡ ống. Đường kính thực tế lòng ống có thể dao động quanh mức 100mm (khoảng 98mm đến 104mm) tùy thuộc vào độ dày của thành ống và tiêu chuẩn sản xuất (ISO, ANSI, JIS).

3. Giữa van bi D100 và van bướm D100, tôi nên ưu tiên dòng van nào hơn?

Đối với hầu hết các ứng dụng thông thường, bạn nên ưu tiên chọn van bướm D100. Lý do bởi vì ở kích thước lớn như D100, van bướm mang lại hiệu quả kinh tế cực cao với mức giá rẻ hơn từ 3 đến 5 lần so với van bi, trong khi vẫn đáp ứng cực tốt hiệu suất đóng mở và tiết kiệm tối đa không gian lắp đặt. Bạn chỉ nên chọn van bi khi hệ thống yêu cầu mức chịu áp lực siêu cao hoặc dòng lưu chất đặc thù.

4. Làm thế nào để biết một chiếc van D100 có chịu được áp lực cao hay không?

Bạn cần quan sát ký hiệu PN (Pressure Nominal) được đúc nổi trên thân van hoặc tem thông số kỹ thuật. Ví dụ, ký hiệu PN16 nghĩa là van chịu được áp suất làm việc tối đa là 16 bar (tương đương 16 kg/cm²). Hãy chọn loại van có thông số PN lớn hơn áp suất đỉnh của hệ thống đường ống của bạn.

5. Giá của một chiếc van 2 chiều D100 hiện nay dao động khoảng bao nhiêu?

Mức giá của van biến động rất lớn tùy thuộc vào chủng loại, vật liệu và thương hiệu xuất xứ. Một chiếc van bướm gang D100 cơ học thông thường có giá từ vài trăm nghìn đến hơn một triệu đồng. Trong khi đó, các dòng van cổng inox hoặc van điều khiển điện tự động nhập khẩu chính hãng có thể có giá lên tới vài triệu hoặc vài chục triệu đồng.

Mua Van 2 Chiều D100 Uy Tín Chính Hãng Ở Đâu?

Hệ thống đường ống của bạn xứng đáng được bảo vệ bởi những thiết bị kiểm soát dòng chảy chất lượng và an toàn nhất. Việc đầu tư đúng chủng loại van ngay từ đầu chính là giải pháp tối ưu giúp bạn tiết kiệm hàng chục triệu đồng chi phí vận hành và bảo trì hệ thống lâu dài.

Để tham khảo bảng thông số kỹ thuật chi tiết cùng các chứng nhận chất lượng quốc tế của các dòng thiết bị chặn đường ống cỡ lớn, quý khách hàng có thể tham khảo thêm tại danh mục sản phẩm của chúng tôi.
