SS304 Ball Valve: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Công Nghiệp Hiện Đại

Trong các hệ thống công nghiệp hiện đại, từ hệ thống cấp thoát nước đô thị, xử lý hóa chất, sản xuất thực phẩm – đồ uống cho đến các đường ống hơi nóng, van công nghiệp đóng vai trò như "trái tim" điều phối dòng chảy. Việc lựa chọn sai loại van không chỉ gây ra những tình trạng rò rỉ khó kiểm soát mà còn dẫn đến ăn mòn hóa học, suy giảm tuổi thọ hệ thống, thậm chí gây ra những sự cố dừng máy ngoài ý muốn. Một quyết định sai lầm trong khâu chọn vật liệu có thể khiến doanh nghiệp phải đối mặt với chi phí bảo trì khổng lồ và gián đoạn quy trình sản xuất kéo dài.

SS304 Ball Valve (van bi inox 304) từ lâu đã được giới kỹ thuật đánh giá là một trong những giải pháp cân bằng hoàn hảo nhất giữa hiệu năng, khả năng chống gỉ sét, độ bền cơ học ổn định và bài toán chi phí đầu tư. Tuy nhiên, thị trường hiện nay cung cấp vô vàn chủng loại van khác nhau, khiến việc xác định đâu là loại van thực sự phù hợp với đặc thù môi trường làm việc trở thành thách thức lớn đối với nhiều kỹ sư và nhà quản lý mua hàng. Bài viết chuyên sâu này sẽ giúp bạn giải mã toàn diện về van bi inox 304, từ cấu tạo chi tiết, nguyên lý vận hành thông minh đến kinh nghiệm lựa chọn và ứng dụng thực tế, giúp bạn tối ưu hóa hệ thống của mình ngay từ khâu thiết kế.

SS304 Ball Valve Là Gì? Định Nghĩa Và Vai Trò Hệ Thống

SS304 Ball Valve là dòng van đóng ngắt cơ học, sử dụng một viên bi kim loại có lỗ xuyên tâm được đặt nằm gọn bên trong thân van. Chất liệu cấu thành chính là thép không gỉ mác 304 (SS304) – một loại hợp kim chứa khoảng 18% Crom và 8% Niken. Chính sự kết hợp của thành phần hóa học này tạo nên khả năng chống oxy hóa tuyệt vời, chịu được áp lực cao và đảm bảo tính trơ về mặt hóa học với nhiều loại lưu chất.

Đặc điểm nổi bật của Inox 304

Inox 304 không chỉ nổi tiếng với bề mặt sáng bóng, thẩm mỹ mà còn sở hữu độ dẻo dai cao, dễ gia công và đặc biệt là không bị gỉ sét trong môi trường khí quyển hoặc các môi trường ẩm ướt thông thường. So với các dòng van cổng (Gate Valve) hay van bướm (Butterfly Valve), van bi inox 304 mang lại những ưu thế kỹ thuật đáng kể:

• Tốc độ vận hành: Chỉ cần xoay 90 độ để đóng/mở hoàn toàn, nhanh hơn nhiều so với việc quay vô lăng nhiều vòng trên van cổng.

• Độ kín khít: Nhờ cấu trúc gioăng làm kín (Seat) ôm sát viên bi, van bi mang lại độ kín vượt trội, hạn chế tối đa rò rỉ.

• Dòng chảy: Thiết kế lỗ xuyên tâm giúp lưu chất đi qua với sự cản trở thấp nhất, giúp duy trì áp suất hệ thống tốt hơn.

Nguyên Lý Hoạt Động Của SS304 Ball Valve

Nguyên lý vận hành của van bi inox 304 vô cùng đơn giản nhưng lại cực kỳ hiệu quả nhờ cơ chế hình học của bi. Bên trong thân van, một viên bi được giữ cố định bởi hai vòng gioăng làm kín.

• Trạng thái mở: Khi tay gạt hoặc bộ truyền động xoay song song với hướng đường ống, lỗ xuyên tâm của viên bi sẽ nằm cùng hướng với dòng chảy. Lúc này, lưu chất đi xuyên qua van như đi qua một đoạn ống bình thường, tạo ra lưu lượng tối đa và tổn thất áp suất thấp nhất.

• Trạng thái đóng: Khi xoay 90 độ, bề mặt đặc của viên bi bị ép chặt vào vòng đệm làm kín, chặn đứng dòng chảy.

Sự ưu việt của thiết kế này nằm ở chỗ, khi van ở vị trí mở hoàn toàn, viên bi không cản trở dòng chảy (đặc biệt ở các dòng Full Port), giúp loại bỏ hoàn toàn hiện tượng tạo xoáy hoặc sụt giảm áp lực đột ngột. Điều này rất quan trọng trong các hệ thống thủy lực hoặc đường ống cần duy trì dòng chảy ổn định.

Phân Tích Chuyên Sâu Cấu Tạo Của van bi inox 304

Một chiếc van bi inox 304 đạt chuẩn công nghiệp bao gồm các thành phần quan trọng sau:

1. Thân van (Body): Được đúc nguyên khối hoặc ghép nối, đóng vai trò bảo vệ các chi tiết bên trong và chịu áp lực chính từ môi chất.

2. Bi van (Ball): Là linh kiện quan trọng nhất. Bi thường được gia công chính xác tuyệt đối và đánh bóng bề mặt. Việc đánh bóng không chỉ để cho đẹp, mà mục đích chính là giảm ma sát với gioăng, ngăn chặn sự mài mòn và tránh bám cặn bẩn từ lưu chất.

3. Trục van (Stem): Kết nối viên bi với tay gạt/bộ điều khiển. Trục van cần được thiết kế kín, thường có các vòng đệm (O-ring) để ngăn rò rỉ tại vị trí tay xoay.

4. Gioăng làm kín (Seat/Seal): Thường sử dụng PTFE (Teflon) hoặc RPTFE. PTFE có đặc tính chịu hóa chất gần như tuyệt đối, chịu nhiệt lên đến 180°C và có hệ số ma sát cực thấp, giúp việc đóng/mở nhẹ nhàng.

5. Tay gạt hoặc Bộ truyền động: Bộ phận điều khiển thủ công hoặc gắn kèm motor điện, khí nén để tự động hóa quy trình.

Việc hiểu rõ cấu tạo giúp người dùng dễ dàng bảo trì, thay thế gioăng khi cần thiết thay vì phải thay mới toàn bộ van, giúp tiết kiệm chi phí vận hành lâu dài cho doanh nghiệp.

Phân Loại SS304 Ball Valve Theo Công Năng

Để phù hợp với từng nhu cầu lắp đặt, SS304 Ball Valve được thiết kế dưới nhiều biến thể:

Theo cấu tạo thân:

• 1PC (Một mảnh): Thân đúc nguyên khối, ưu điểm là rẻ nhất, ít nguy cơ rò rỉ thân van, nhưng không thể tháo rời để bảo trì.

• 2PC (Hai mảnh): Thiết kế gồm hai phần ghép lại bằng ren hoặc bu-lông. Đây là lựa chọn cân bằng giữa giá thành và tính bảo trì.

• 3PC (Ba mảnh): Thân gồm phần chính giữa chứa bi và hai đầu nối. Loại này cực kỳ được ưa chuộng trong các nhà máy dược phẩm, thực phẩm vì có thể tháo rời phần thân giữa để vệ sinh, khử trùng mà không cần tháo cả đường ống.

Theo kiểu kết nối:

• Kết nối ren (Threaded): Phù hợp với ống nhỏ, áp suất không quá cao, lắp đặt nhanh.

• Kết nối mặt bích (Flanged): Tiêu chuẩn cho các hệ thống đường ống lớn, chịu rung lắc tốt, dễ dàng lắp đặt và thay thế.

• Kết nối hàn (Welded): Dùng cho các hệ thống yêu cầu độ kín khít tuyệt đối, không thể có bất kỳ rò rỉ nào qua khớp nối.

Theo phương thức điều khiển:

Ngoài tay gạt truyền thống, ngày nay các hệ thống hiện đại thường tích hợp van bi inox điều khiển điện hoặc van bi inox điều khiển khí nén. Điều này cho phép điều khiển từ xa, tích hợp vào hệ thống PLC để tự động hóa hoàn toàn quy trình vận hành.

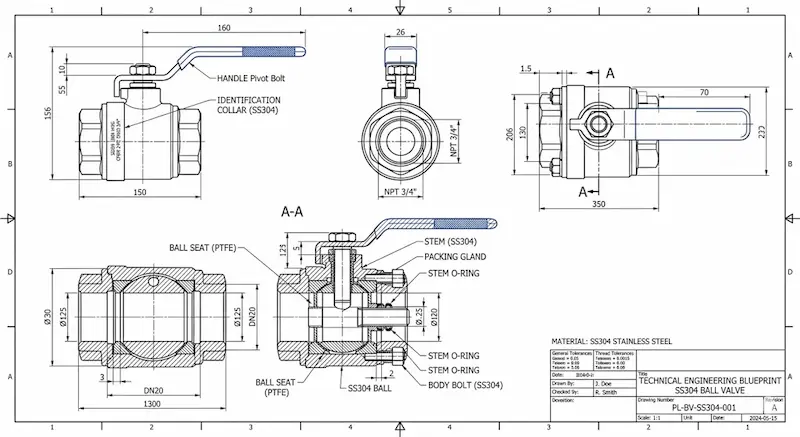

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Việc hiểu đúng bảng thông số kỹ thuật là yếu tố sống còn để đảm bảo an toàn cho hệ thống. Dưới đây là các chỉ số bạn cần kiểm tra trước khi chọn mua:

Đừng bao giờ bỏ qua yếu tố Full Port nếu hệ thống của bạn yêu cầu lưu lượng chảy lớn hoặc cần làm sạch đường ống bằng "pigging" (đẩy vật làm sạch qua ống).

So Sánh SS304 Ball Valve Với Các Loại Van Khác

Việc đặt van bi inox 304 lên bàn cân so sánh giúp làm rõ hơn sự lựa chọn của bạn:

• SS304 vs SS316: Inox 304 tốt, nhưng nếu môi trường có chứa Clorua (nước biển, hóa chất mạnh), hãy chọn SS316 vì nó chứa Molybdenum giúp kháng rỗ bề mặt tốt hơn gấp nhiều lần.

• Ball Valve vs Gate Valve (Van cổng): Van cổng thích hợp cho việc đóng ngắt hoàn toàn nhưng chậm, cồng kềnh. Van bi ưu việt hơn ở tính nhỏ gọn và tốc độ. Tuy nhiên, tuyệt đối không dùng van bi để điều tiết lưu lượng (mở hé), vì áp lực dòng chảy sẽ làm xói mòn viên bi và làm hỏng gioăng nhanh chóng.

• Ren vs Mặt bích: Ren tiện lợi nhưng dễ bị "tuôn" nếu áp suất quá lớn hoặc rung động mạnh. Mặt bích luôn là lựa chọn vững chãi hơn cho các hệ thống công nghiệp nặng.

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Sự linh hoạt của SS304 Ball Valve cho phép nó hiện diện trong hầu hết mọi ngành nghề:

• Hệ thống cấp nước sạch: Độ bền của inox 304 đảm bảo nước không bị nhiễm bẩn do gỉ sét từ van.

• Ngành thực phẩm & đồ uống: Các dòng van bi vi sinh (Sanitary Ball Valve) bề mặt cực mịn, không cho vi khuẩn trú ngụ, đảm bảo tiêu chuẩn ATTP khắt khe.

• Hệ thống khí nén: Độ kín của van bi giúp tránh lãng phí khí nén, giữ áp suất làm việc ổn định.

• HVAC (Điều hòa không khí): Kiểm soát dòng nước nóng, nước lạnh trong các tòa nhà cao tầng.

• Xử lý hóa chất nhẹ: Khả năng kháng axit/bazơ nhẹ của inox 304 là quá đủ cho nhiều ứng dụng xử lý nước thải công nghiệp.

Khi Nào Nên Chọn Và Những Sai Lầm "Chí Mạng"

Khi nào nên chọn?

Hãy chọn van bi inox 304 khi bạn cần một thiết bị vận hành ổn định, tuổi thọ lâu dài trong môi trường không quá khắc nghiệt (nước, khí, dầu nhẹ, thực phẩm). Đây là giải pháp "kinh tế - kỹ thuật" tối ưu nhất.

Những sai lầm thường gặp:

1. Sử dụng SS304 trong môi trường nước biển: Đây là sai lầm phổ biến nhất. SS304 sẽ bị ăn mòn rỗ (pitting) chỉ sau vài tháng. Hãy nâng cấp lên SS316 hoặc Duplex.

2. Chọn áp suất PN quá thấp: Một hệ thống áp lực 20 bar mà dùng van PN16 sẽ dẫn đến biến dạng gioăng hoặc nứt thân van. Luôn chọn mức áp suất định mức của van cao hơn áp suất làm việc thực tế của hệ thống ít nhất 20-30%.

3. Quên mất vật liệu gioăng: Nếu môi trường làm việc có nhiệt độ vượt ngưỡng, gioăng PTFE sẽ mềm đi và gây rò rỉ. Hãy cân nhắc gioăng kim loại-kim loại hoặc các vật liệu chịu nhiệt đặc biệt nếu cần thiết.

4. Bỏ qua bước vệ sinh đường ống: Cặn hàn, mảnh kim loại trong ống mới sau khi lắp đặt sẽ gây trầy xước bề mặt bi van ngay từ lần vận hành đầu tiên.

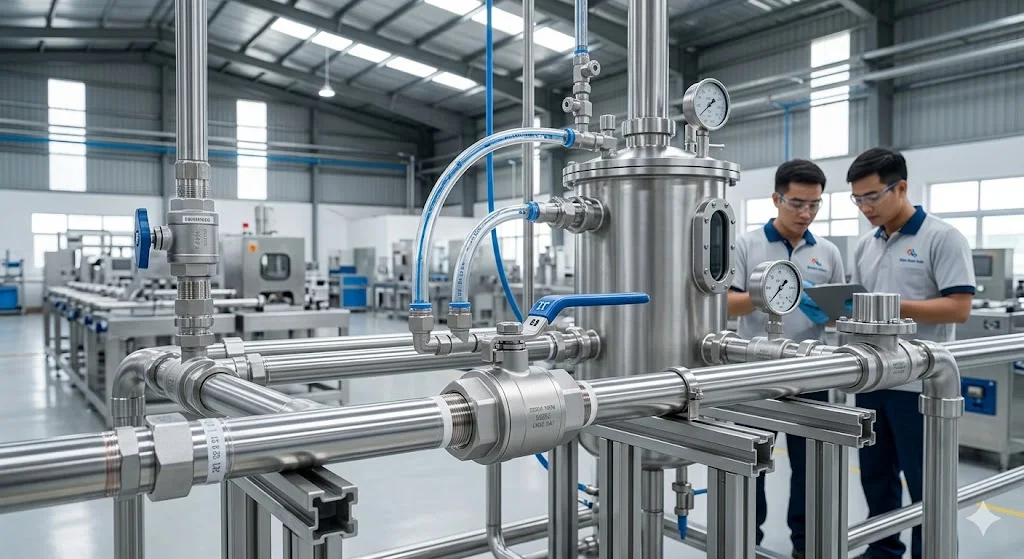

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Chuẩn Chuyên Gia

Để van bi inox 304 hoạt động bền bỉ, quy trình lắp đặt cần sự tỉ mỉ:

• Vệ sinh hệ thống: Trước khi lắp, hãy xả sạch đường ống để đảm bảo không còn vật lạ.

• Đúng chiều dòng chảy: Mặc dù hầu hết van bi là loại hai chiều, nhưng một số loại có thiết kế đặc biệt có chiều lắp quy định (ví dụ: chiều hướng của áp lực để hỗ trợ làm kín).

• Kiểm tra gioăng: Sau khi lắp xong, vận hành thử 3-5 lần để đảm bảo tay gạt hoạt động trơn tru.

• Bảo dưỡng định kỳ:

  • Kiểm tra định kỳ các bu-lông, đai ốc ở mặt bích xem có bị lỏng do rung động không.

  • Nếu van lâu ngày không sử dụng, nên vận hành đóng/mở vài lần để loại bỏ cặn bám trên bề mặt bi.

  • Nếu phát hiện rò rỉ ở trục, hãy siết nhẹ ốc đệm (packing nut) hoặc thay thế gioăng nếu cần.

FAQ - Giải Đáp Các Câu Hỏi Thường Gặp

1. SS304 Ball Valve có dùng được cho nước biển không?

Câu trả lời là Không. Nước biển chứa lượng muối clorua cao sẽ tấn công bề mặt inox 304, gây ra tình trạng ăn mòn rỗ nghiêm trọng. Với môi trường này, tối thiểu phải dùng SS316, tốt nhất là các vật liệu chống ăn mòn chuyên dụng.

2. Làm sao phân biệt SS304 và SS316 bằng mắt thường?

Rất khó để phân biệt bằng mắt thường. Cách chính xác nhất là dùng dung dịch thử inox hoặc kiểm tra giấy chứng nhận xuất xứ/chất lượng (CO/CQ) từ nhà cung cấp uy tín.

3. Tại sao van bi lại bị kẹt sau một thời gian sử dụng?

Thường do lưu chất bị đóng cặn hoặc hóa chất bên trong biến chất làm gioăng bị nở ra, bó chặt lấy viên bi. Việc chọn đúng vật liệu gioăng ngay từ đầu sẽ giải quyết được 90% vấn đề này.

4. Bao lâu nên bảo dưỡng van bi inox một lần?

Đối với hệ thống vận hành liên tục, bạn nên kiểm tra 6 tháng một lần. Nếu hệ thống ít vận hành, 1 năm/lần là đủ để đảm bảo van vẫn trong trạng thái tốt nhất.

Kết Luận: Tại Sao Nên Đầu Tư Vào Chất Lượng?

SS304 Ball Valve không đơn thuần là một thiết bị đóng ngắt; nó là sự bảo đảm cho sự ổn định của cả một hệ thống sản xuất phía sau. Việc thấu hiểu các khía cạnh kỹ thuật từ vật liệu, cấu tạo đến cách thức vận hành sẽ giúp bạn tránh được những rủi ro tốn kém, đồng thời tối ưu hóa chi phí vận hành (OPEX) cho doanh nghiệp.

Một sản phẩm tốt cùng cách lắp đặt đúng chuẩn sẽ giúp van hoạt động bền bỉ trong hàng chục năm, giảm thiểu tối đa thời gian dừng máy. Hãy lựa chọn nhà cung cấp uy tín, yêu cầu giấy tờ kiểm định rõ ràng và thực hiện đúng checklist lắp đặt mà chúng tôi đã chia sẻ.
