Van Solenoid Khí Nén: Giải Pháp Tối Ưu Cho Hệ Thống Điều Khiển Tự Động

Trong các dây chuyền sản xuất hiện đại, tốc độ và độ chính xác là yếu tố sống còn. Bạn có bao giờ tự hỏi điều gì khiến hàng ngàn xi lanh khí nén phối hợp nhịp nhàng, thực hiện hàng triệu thao tác đóng gói hoặc dập khuôn mà không hề sai lệch? Câu trả lời nằm ở những thiết bị nhỏ bé nhưng cực kỳ quyền năng: van solenoid khí nén. Chỉ cần một thiết bị này hoạt động không ổn định do chọn sai thông số, toàn bộ hệ thống có thể tê liệt, kéo theo sự sụt giảm năng suất nghiêm trọng và chi phí bảo trì tăng vọt ngoài dự tính.

Dù đóng vai trò then chốt, nhưng không ít kỹ thuật viên và người vận hành vẫn còn nhầm lẫn giữa van điện từ khí nén với các dòng van điều khiển cơ học truyền thống. Việc lựa chọn thiết bị không phù hợp với yêu cầu thực tế không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ hỏng hóc cho các linh kiện đắt tiền hơn. Bài viết dưới đây sẽ giúp bạn hiểu sâu sắc về cấu tạo, nguyên lý vận hành và những kinh nghiệm "xương máu" để lựa chọn giải pháp tối ưu cho hệ thống khí nén của mình.

Van điện từ Khí Nén Là Gì?

Van solenoid khí nén (hay còn gọi là van điện từ khí nén) là thiết bị điều khiển dòng khí nén bằng lực điện từ. Đây là "cửa ngõ" thông minh giúp kết nối giữa bộ điều khiển trung tâm (PLC hoặc cảm biến) với các cơ cấu chấp hành như xi lanh khí nén, giúp chúng thực hiện các chuyển động đóng/mở hoặc đẩy/kéo theo lập trình sẵn.

Khác với van cơ truyền thống vốn đòi hỏi con người phải tác động vật lý để chuyển đổi trạng thái, van điện từ khí nén cho phép thực hiện điều khiển từ xa một cách tức thời, chính xác. Thiết bị này được gọi là "điện từ" vì sử dụng lực từ trường sinh ra từ cuộn dây điện (coil) để di chuyển lõi van, từ đó thay đổi hướng đi của dòng khí. Đây chính là xương sống của mọi hệ thống tự động hóa khí nén hiện nay.

Nguyên Lý Hoạt Động Của Van điện từ Khí Nén

Nguyên lý vận hành của thiết bị này dựa trên sự chuyển đổi năng lượng điện thành lực cơ học. Cấu tạo bên trong gồm một cuộn dây điện, lõi sắt từ (piston/ty van) và hệ thống lò xo hồi vị.

• Khi cấp điện: Dòng điện đi qua cuộn dây (coil) tạo ra từ trường, hút lõi thép (piston) di chuyển, làm mở hoặc đóng các cổng dẫn khí bên trong thân van. Khi đó, khí nén sẽ đi từ cổng vào (Inlet) sang cổng ra (Outlet) để thực hiện nhiệm vụ.

• Khi mất điện: Từ trường biến mất, lò xo hồi vị sẽ đẩy lõi thép trở về vị trí ban đầu, cắt đứt hoặc chuyển hướng dòng khí.

Sự linh hoạt trong cơ chế này cho phép van đáp ứng hàng trăm chu kỳ đóng mở mỗi phút, đảm bảo sự nhịp nhàng trong các hệ thống đòi hỏi tần suất hoạt động cao như máy đóng gói hay robot công nghiệp.

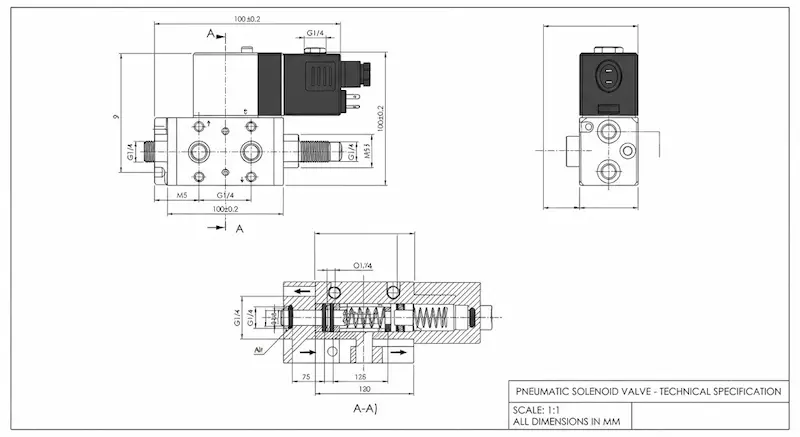

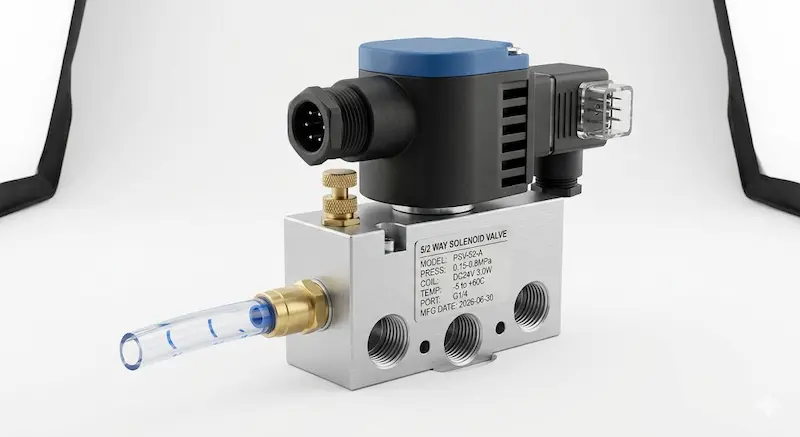

Cấu Tạo Van điện từ Khí Nén

Một bộ van điện từ khí nén hoàn chỉnh thường bao gồm các bộ phận chính sau:

1. Coil điện: Đây là "bộ não" điều khiển. Chất lượng dây đồng trong coil quyết định khả năng chịu nhiệt và tuổi thọ của van. Coil kém chất lượng sẽ dễ bị cháy khi vận hành liên tục.

2. Thân van: Thường được đúc từ nhôm hợp kim hoặc đồng, chịu áp suất lớn.

3. Ty van (Piston): Di chuyển linh hoạt bên trong để dẫn hướng khí.

4. Gioăng kín: Được làm từ cao su chuyên dụng, giúp ngăn chặn rò rỉ. Gioăng quyết định độ kín của hệ thống, nếu gioăng bị rách hoặc cứng do hóa chất, van sẽ xì khí liên tục.

5. Cửa khí (Cổng): Cổng vào, cửa ra và cửa xả.

Việc hiểu rõ cấu tạo này giúp kỹ sư dễ dàng chuẩn đoán sự cố. Ví dụ, nếu van kêu "tạch tạch" nhưng không mở được khí, khả năng cao là kẹt piston do bụi bẩn, không phải do coil điện.

Phân Loại Van Solenoid Khí Nén

Để lựa chọn chính xác, người dùng cần phân loại dựa trên các tiêu chí kỹ thuật:

• Theo số cửa và vị trí:

  • Van 2/2: 2 cửa, 2 vị trí (đóng/mở đơn thuần).

  • Van 3/2: Dùng cho xi lanh tác động đơn.

  • Van 5/2: Phổ biến nhất, dùng cho xi lanh tác động kép.

  • Van 5/3: Có vị trí trung gian, thường dùng để dừng xi lanh giữa hành trình.

• Theo trạng thái:

  • Normally Closed (NC): Bình thường đóng, chỉ mở khi cấp điện.

  • Normally Open (NO): Bình thường mở, chỉ đóng khi cấp điện.

• Theo điện áp: Phổ biến nhất là 24VDC (an toàn) và 220VAC (tiện dụng).

Thông Số Kỹ Thuật Quan Trọng

Để tránh mua nhầm, hãy chú ý bảng thông số kỹ thuật dưới đây:

Thông số	Giá trị phổ biến	Ý nghĩa
Áp suất làm việc	0.15 ~ 0.8 MPa	Khoảng áp lực van hoạt động ổn định nhất.
Kích thước ren	1/8", 1/4", 1/2"	Phải khớp với đường ống hiện tại.
Điện áp Coil	12V, 24V, 220V	Chọn đúng để tránh cháy coil.
Cv Flow	Đơn vị lưu lượng	Quyết định tốc độ chạy của xi lanh.
Nhiệt độ	-5°C ~ 60°C	Đảm bảo gioăng không bị giòn.

Việc tính toán Cv Flow là cực kỳ quan trọng; nếu chọn van quá nhỏ, xi lanh sẽ chạy rất chậm. Nếu chọn quá lớn, bạn đang lãng phí chi phí đầu tư.

So Sánh Các Loại Van Solenoid

• Van 3/2 vs 5/2: Van 3/2 chỉ đơn giản là cấp và xả khí, phù hợp cho cơ cấu ép đơn giản. Van 5/2 có cửa cấp và 2 cửa xả, cho phép điều khiển piston chạy ra/vào linh hoạt.

• Điện từ trực tiếp vs Gián tiếp: Van trực tiếp đóng mở cực nhanh, dùng cho lưu lượng nhỏ. Van gián tiếp (pilot) dùng áp suất khí để hỗ trợ đóng mở, phù hợp cho lưu lượng lớn nhưng yêu cầu áp suất đầu vào tối thiểu.

• Vật liệu nhôm vs Inox: Nhôm phù hợp với hầu hết các nhà máy thông thường, giá rẻ. Inox chuyên dùng cho nhà máy thực phẩm hoặc nơi có độ ẩm cực cao, chống ăn mòn tuyệt đối.

Ứng Dụng Thực Tế

Van điện từ khí nén hiện diện trong mọi ngóc ngách của công nghiệp:

• Tự động hóa: Điều khiển cánh tay robot trong dây chuyền điện tử.

• Máy CNC: Đóng mở các chốt kẹp phôi tự động.

• Máy đóng gói: Điều khiển các xi lanh đóng mở túi hoặc dán nhãn.

• Nhà máy thực phẩm: Sử dụng van inox để đảm bảo vệ sinh.

• Hệ thống xi lanh: Đây là ứng dụng phổ biến nhất, giúp chuyển đổi năng lượng khí nén thành chuyển động cơ học.

Sai Lầm Thường Gặp Và Cách Khắc Phục

Một vài sai lầm khiến hệ thống thất bại:

1. Chọn sai điện áp: Cấp 220V cho cuộn coil 24V sẽ làm cháy van ngay lập tức.

2. Không có bộ lọc FRL: Bụi bẩn và hơi nước trong khí nén sẽ làm kẹt piston và mục gioăng, van sẽ "chết" sau 1-2 tháng.

3. Sai ren: Mua van chuẩn NPT nhưng lắp vào ống ren G dẫn đến rò rỉ.

4. Sai áp suất: Áp suất máy nén quá cao làm van bị xì, hoặc quá thấp làm van không thể mở được lõi từ.

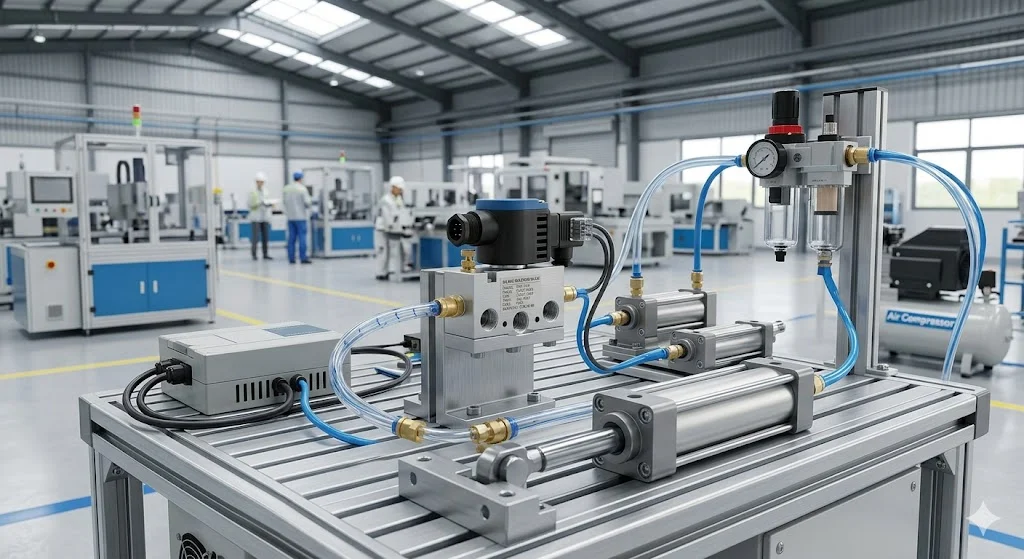

Hướng Dẫn Cách Chọn Và Bảo Dưỡng

Checklist chọn mua:

Xác định số cửa và vị trí cần dùng (3/2 hay 5/2). Kiểm tra điện áp điều khiển của hệ thống (PLC 24V hay điện lưới 220V). Tính toán lưu lượng cần thiết để chọn kích thước ren. Kiểm tra môi trường lắp đặt (nếu bụi nhiều cần vỏ bảo vệ, nếu ẩm ướt cần Inox).

Bảo dưỡng định kỳ:

• Lọc khí: Luôn lắp bộ lọc khí (FRL) trước van để bảo vệ.

• Kiểm tra rò rỉ: Sử dụng nước xà phòng để phát hiện vết xì.

• Độ ẩm: Đảm bảo khí nén được tách nước trước khi đi vào van.

• Vệ sinh: Nếu van bị kẹt, hãy tháo ra vệ sinh piston và bôi trơn bằng mỡ silicon chuyên dụng.

FAQ: Câu Hỏi Thường Gặp

1. Van solenoid khí nén khác gì van điện từ nước?

 Van nước thường có cấu tạo nặng hơn, chịu nhiệt cao hơn và thiết kế để ngăn chặn dòng chất lỏng có độ nhớt. Van khí nén cần tốc độ đóng mở cực nhanh và nhẹ hơn.

2. Van 3/2 và 5/2 nên dùng khi nào?

 Dùng van 3/2 cho xi lanh tác động đơn (lò xo hồi), dùng van 5/2 cho xi lanh tác động kép (có 2 cổng cấp khí).

3. Van có dùng ngoài trời được không?

 Được, nhưng phải đảm bảo van có tiêu chuẩn chống nước IP65 trở lên và coil điện được bảo vệ kỹ lưỡng.

4. Bao lâu nên bảo dưỡng van?

 Nếu hệ thống khí sạch, 6 tháng/lần là đủ. Nếu khí bẩn, cần vệ sinh hàng tháng.

Kết Luận & CTA

Van solenoid khí nén là trái tim của hệ thống khí nén công nghiệp. Một quyết định chọn lựa đúng đắn không chỉ đảm bảo sự ổn định của dây chuyền mà còn là bài toán kinh tế thông minh giúp doanh nghiệp tiết kiệm năng lượng và giảm thiểu rủi ro dừng máy đột ngột. Sự am hiểu về thông số, vật liệu và môi trường ứng dụng chính là chìa khóa để bạn kiểm soát tốt hệ thống tự động hóa của mình.
