Khoá khí nén: Giải pháp then chốt tối ưu hiệu suất và an toàn hệ thống công nghiệp

Trong môi trường vận hành công nghiệp hiện đại, nơi mà mọi dây chuyền đều chạy đua với thời gian và chi phí, việc quản lý năng lượng là bài toán sống còn. Một trong những "kẻ thù thầm lặng" làm tiêu tốn ngân sách doanh nghiệp nhiều nhất chính là sự rò rỉ khí nén. Một hệ thống máy nén khí công suất lớn, các bộ lọc hiện đại, hay những tay robot chính xác đến từng milimet cũng sẽ trở nên vô nghĩa nếu các thiết bị điều khiển dòng chảy – cụ thể là khoá van khí nén – không đảm bảo được độ kín khít và độ bền cơ học.

Nhiều nhà quản lý nhà máy thường tập trung đầu tư vào các thiết bị lớn mà bỏ qua tầm quan trọng của những bộ phận nhỏ bé như khoá khí nén. Tuy nhiên, đây chính là "cửa ngõ" quyết định toàn bộ áp suất và lưu lượng khí đi vào thiết bị tiêu thụ. Một chiếc khoá chất lượng thấp không chỉ làm thất thoát lưu lượng, tăng hoá đơn tiền điện mà còn gây ra những dao động áp suất cực kỳ nguy hiểm, làm giảm tuổi thọ của các thiết bị phía sau. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý, ứng dụng và kinh nghiệm chọn lựa chuyên sâu, giúp bạn biến những "mắt xích" này thành lợi thế cạnh tranh cho dây chuyền sản xuất của mình.

Khoá khí nén là gì? Định nghĩa và Vai trò cốt lõi

Khoá khí nén (thường được gọi là van khoá hoặc van chặn khí) là một thiết bị cơ khí chuyên dụng, được thiết kế để thực hiện chức năng cơ bản nhưng quan trọng nhất trong mọi hệ thống khí: đóng, mở, hoặc điều tiết dòng lưu chất khí nén.

Tại sao nó không thể thiếu?

Hãy tưởng tượng hệ thống khí nén của nhà máy như một mạng lưới mạch máu, thì các khoá khí chính là những van chặn. Khi cần bảo trì một nhánh máy, khi một đường ống bị sự cố, hay khi cần cách ly một phân khu sản xuất, khoá khí nén sẽ thực hiện việc "cô lập" dòng khí ngay lập tức. Điều này giúp:

• Kiểm soát dòng khí: Đảm bảo khí nén chỉ đi tới nơi cần thiết, không gây lãng phí.

• Bảo vệ thiết bị downstream (phía sau): Ngăn chặn sự quá áp đột ngột hoặc các xung áp suất khi khởi động hệ thống.

• An toàn vận hành: Là chốt chặn cuối cùng giúp người vận hành thao tác sửa chữa, bảo dưỡng máy móc mà không lo ngại khí nén gây tai nạn lao động.

Nguyên lý hoạt động: Sự tinh tế trong cơ cấu cơ khí

Nguyên lý của một bộ khoá khí nén tiêu chuẩn dựa trên sự chuyển đổi hình học giữa trạng thái "Thông" và "Chặn".

Cơ chế đóng/mở

• Trạng thái mở: Khi tay gạt hoặc cơ cấu điều khiển được đưa về vị trí mở, lòng van (thường là lỗ rỗng xuyên tâm trên viên bi hoặc trục van) được căn chỉnh thẳng hàng với đường ống. Lúc này, trở lực (resistance) là thấp nhất, cho phép lưu lượng khí đi qua đạt mức tối đa.

• Trạng thái đóng: Khi khoá được đóng lại, phần chặn dòng (bi van, đĩa van, hoặc piston) sẽ xoay hoặc nâng hạ để bịt kín cổng dẫn, ngăn chặn hoàn toàn dòng chảy.

Tầm quan trọng của "Độ kín khí"

Đây là thông số "vàng". Trong thế giới khí nén, khí là một loại năng lượng đắt đỏ. Độ kín khí phụ thuộc vào sự kết hợp giữa vật liệu gioăng (Seal) và độ chính xác của gia công cơ khí. Một bộ khoá khí nén chuyên dụng thường sử dụng các loại nhựa polymer kỹ thuật như PTFE (Teflon) để làm gioăng, vì khả năng chịu áp suất cao và khả năng tự bôi trơn tốt, giúp quá trình đóng mở không làm trầy xước bề mặt làm kín.

Phân tích chuyên sâu: Cấu tạo và Phân loại

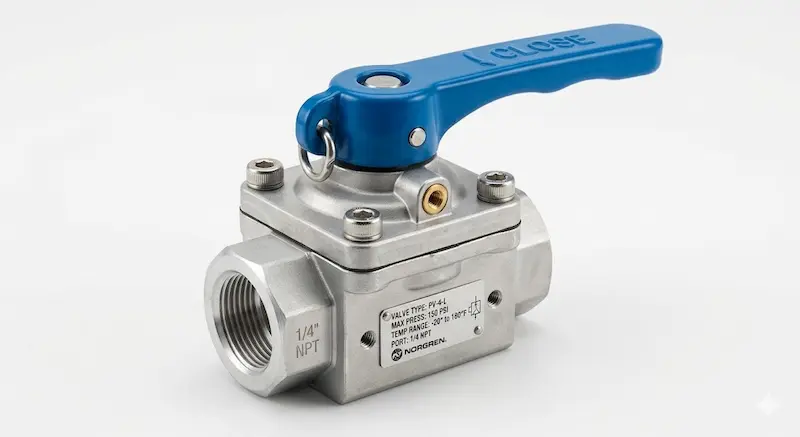

Cấu tạo kỹ thuật của một bộ khóa chất lượng

Để chịu đựng được áp suất vận hành liên tục, một bộ khoá cần hội tụ các thành phần:

1. Thân van (Body): Bộ khung bảo vệ. Với áp suất cao, thân van phải là vật liệu đúc nguyên khối (nhôm hợp kim, inox hoặc đồng thau) để tránh hiện tượng nứt, xì khí do ứng suất nhiệt.

2. Lõi đóng mở (Internal elements): Đây là "trái tim" của khóa. Các loại khóa dùng bi (ball valve) phổ biến nhất nhờ khả năng đóng nhanh (gạt 90 độ) và độ bền vượt trội.

3. Gioăng làm kín (O-rings/Seals): Thành phần nhỏ nhưng quyết định 90% khả năng chống rò rỉ.

4. Cổng kết nối: Thường là ren (PT, NPT, G) hoặc khớp nối nhanh (One-touch fitting), đòi hỏi độ dung sai cực thấp.

Phân loại khoá khí nén theo thực tiễn công nghiệp

Việc hiểu rõ từng loại sẽ giúp bạn tối ưu hóa chi phí:

Những sai lầm kinh điển và bài học thực tế

Tại sao hệ thống của bạn vẫn bị rò khí dù đã thay van mới? Hãy nhìn vào những lỗi sau:

• Sai áp suất định mức: Nhiều người mua khóa chịu áp PN10 cho hệ thống vận hành 12 bar. Kết quả là gioăng bị biến dạng sau một thời gian, dẫn đến xì khí âm thầm.

• Không vệ sinh khí đầu vào: Khí nén không phải lúc nào cũng sạch. Nếu không có bộ tách nước/lọc khí, bụi bẩn và dầu từ máy nén sẽ bám vào gioăng khóa, làm mất độ kín.

• Lắp đặt sai chiều: Một số loại khóa có cơ chế đóng kín theo một hướng dòng chảy nhất định (để áp suất khí hỗ trợ ép gioăng). Lắp ngược chiều sẽ làm khóa nhanh hỏng.

• Lạm dụng hóa chất làm kín: Sử dụng quá nhiều keo dán ren làm cho keo rơi vào lòng van, cản trở việc đóng kín hoàn toàn.

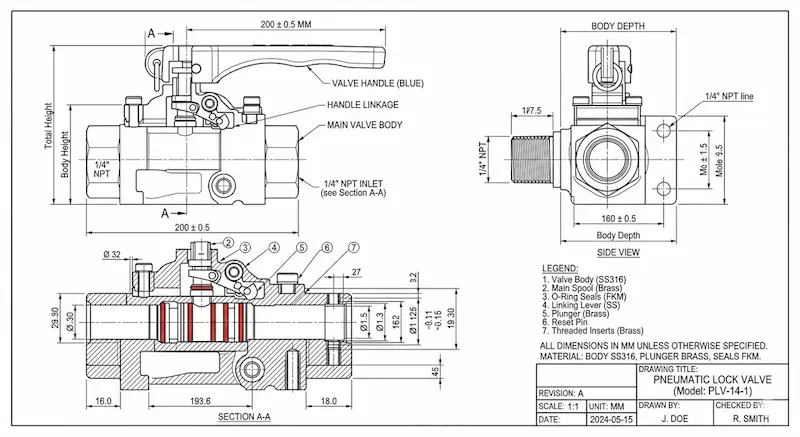

Thông số kỹ thuật cần chú ý

• Áp suất làm việc (bar/psi): Thông số này phải cao hơn áp suất vận hành tối đa của máy nén khí.

• Kích thước cổng (1/4”, 1/2”, 3/4”): Ảnh hưởng trực tiếp đến lưu lượng khí (Cv).

• Nhiệt độ làm việc: Đảm bảo gioăng không bị giòn gãy trong môi trường nhiệt độ khắc nghiệt.

Tiêu chí	Khóa tay gạt	Khóa điện từ (Solenoid)
Tự động hóa	Không	Rất cao
Độ bền cơ học	Rất cao	Phụ thuộc tuổi thọ cuộn coil
Ứng dụng	Bảo trì, cô lập hệ thống	Điều khiển dây chuyền tự động
Chi phí	Thấp	Cao hơn

Ứng dụng và những lưu ý "vàng" trong vận hành

Khoá khí nén hiện diện ở khắp mọi nơi trong nhà máy hiện đại: từ các dây chuyền lắp ráp tự động, máy CNC cắt gọt kim loại, hệ thống đóng gói thực phẩm cho đến các cánh tay robot công nghiệp. Việc có được hệ thống khóa khí chính xác giúp điều khiển nhịp nhàng mọi chuyển động cơ học.

Tuy nhiên, bạn cần nâng cấp hoặc thay mới ngay nếu hệ thống xuất hiện các dấu hiệu:

• Rò rỉ khí dai dẳng (nghe thấy tiếng xì dù đã đóng van).

• Tay gạt bị cứng, kẹt không thể đóng kín hoàn toàn.

• Áp suất tại điểm cuối thấp hơn hẳn so với máy nén do van bị nghẽn.

Sai lầm thường gặp nhất: Nhiều kỹ thuật viên lắp ngược chiều dòng khí (nếu van có ghi hướng) hoặc siết quá lực làm nứt thân van. Ngoài ra, việc không vệ sinh lọc khí trước khi đi qua khóa sẽ khiến bụi bẩn bám vào gioăng, làm giảm tuổi thọ thiết bị.

Hướng dẫn chọn khóa khí nén chuẩn kỹ thuật

Trước khi quyết định mua hàng, hãy cầm trên tay bộ checklist kỹ thuật sau:

Checklist lựa chọn:

 Xác định áp suất max (bar): Phải đảm bảo khóa chịu được áp suất vận hành cao nhất + hệ số an toàn 1.5 lần.

 Xác định kích thước (Size): Chọn kích thước cổng tương ứng với đường ống để tránh tổn thất áp suất (pressure drop).

 Chọn vật liệu theo môi trường: * Môi trường khô: Nhôm hoặc Đồng là đủ.

* Môi trường ẩm/hóa chất: Bắt buộc Inox 304 hoặc 316.

 Kiểu kết nối: Sử dụng khớp nối nhanh nếu cần tháo lắp thường xuyên, hoặc nối ren nếu cần cố định lâu dài.

 Tiêu chuẩn chất lượng: Ưu tiên hàng có chứng chỉ ISO hoặc các tiêu chuẩn công nghiệp như DIN, JIS để đảm bảo độ đồng nhất về ren.

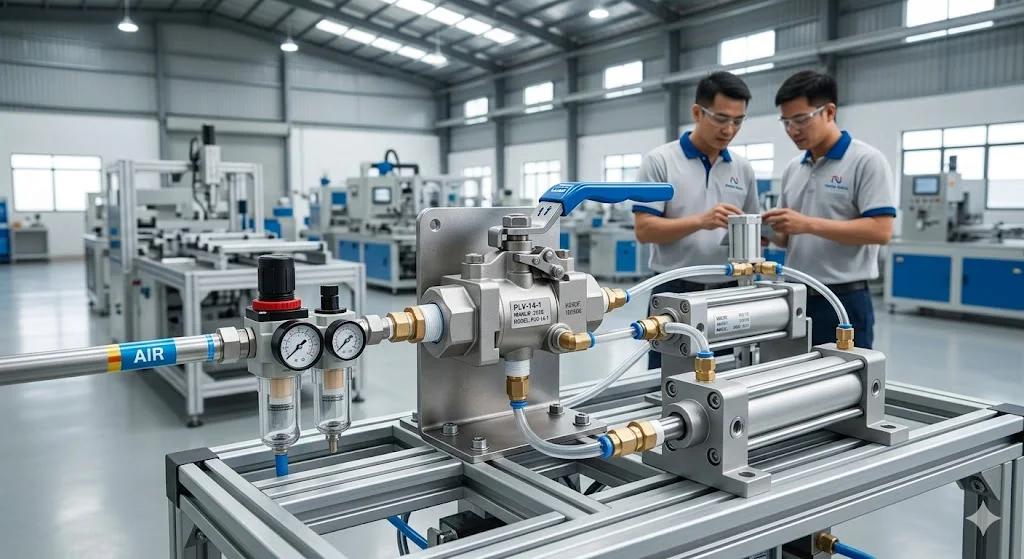

Quy trình lắp đặt chuẩn chuyên gia:

1. Xả áp: Tuyệt đối không được lắp đặt khi đường ống còn áp suất – đây là nguyên tắc an toàn số 1.

2. Làm sạch: Dùng khăn khô sạch lau qua ren ống và miệng khóa.

3. Quấn băng tan: Quấn băng keo non theo chiều kim đồng hồ, tránh che khuất cửa vào (inlet).

4. Siết lực: Sử dụng cờ lê đúng kích cỡ. Không dùng mỏ lết quá lớn vì sẽ tạo lực đòn bẩy quá mức làm nứt ren.

5. Kiểm tra rò rỉ: Dùng bình xịt nước xà phòng kiểm tra xung quanh thân khóa khi hệ thống đã hoạt động.

FAQ: Giải đáp thắc mắc chuyên sâu

Khóa khí nén khác gì van khí nén?

Trong giới kỹ thuật, "khoá" (shut-off valve) thường được hiểu là thiết bị dùng để đóng/ngắt hoàn toàn (On/Off). "Van" là khái niệm rộng hơn, có thể bao gồm van điều tiết lưu lượng, van một chiều, van áp suất...

Tại sao khóa inox lại đắt hơn nhiều so với nhôm?

Inox (đặc biệt là 316) có khả năng chịu ăn mòn hóa học, chịu nhiệt và độ bền kéo cao hơn nhôm rất nhiều. Nó là giải pháp đầu tư một lần dùng cho cả thập kỷ.

Có thể dùng khóa khí nén cho môi trường ẩm không?

Được, nhưng phải chọn loại có thân van inox và gioăng bằng vật liệu chịu nước (như Viton hoặc cao su chuyên dụng) để tránh hiện tượng lão hóa sớm.

Bao lâu nên kiểm tra và thay thế khóa một lần?

Với hệ thống hoạt động liên tục (24/7), bạn nên kiểm tra độ kín mỗi 6 tháng. Thay thế định kỳ từ 2–5 năm để đảm bảo không xảy ra sự cố rò rỉ bất ngờ.

Kết luận và Lời khuyên chiến lược

Khoá van khí nén có thể là một chi tiết nhỏ trong hàng nghìn thiết bị của nhà máy, nhưng vai trò của nó thì không hề nhỏ. Nó là cánh cổng, là rào chắn, và là công cụ kiểm soát năng lượng. Việc sử dụng các thiết bị khóa khí kém chất lượng hay lựa chọn sai kỹ thuật chính là hành động "ném tiền qua cửa sổ" mỗi ngày thông qua những tiếng rò rỉ khí nhỏ bé.

Một nhà quản lý kỹ thuật thông minh không chỉ nhìn vào giá mua ban đầu của sản phẩm, mà phải nhìn vào hiệu suất hệ thống trong 5 năm, 10 năm. Đầu tư vào những bộ khoá khí nén chất lượng, chọn đúng vật liệu, và lắp đặt đúng tiêu chuẩn là cách trực tiếp để tăng năng suất, giảm tải cho máy nén khí, và xây dựng một nhà máy bền vững.
