Đồng Hồ Đo Áp Suất Hơi Nước: Giải Pháp Giám Sát An Toàn Cho Lò Hơi

Trong các hệ thống lò hơi, nồi hơi, đường ống hơi và các nhà máy sản xuất công nghiệp, việc theo dõi áp suất hơi nước là yếu tố sống còn để đảm bảo an toàn vận hành và tối ưu hóa hiệu suất. Áp suất hơi không ổn định không chỉ làm giảm chất lượng thành phẩm mà còn tiềm ẩn những rủi ro cháy nổ cực kỳ nguy hiểm. Nếu bạn lựa chọn sai loại đồng hồ đo áp suất hơi nước hoặc lắp đặt không đúng kỹ thuật, kết quả đo có thể bị sai lệch, khiến người vận hành đưa ra những quyết định sai lầm, dẫn đến hư hỏng thiết bị hoặc gây mất an toàn nghiêm trọng cho toàn bộ hệ thống.

Bài viết này được biên soạn bởi các chuyên gia kỹ thuật nhằm giúp bạn hiểu rõ đồng hồ đo áp suất hơi nước là gì, cơ chế hoạt động tinh vi của nó, các thông số kỹ thuật quan trọng và kinh nghiệm lựa chọn thiết bị phù hợp nhất cho từng nhu cầu cụ thể.

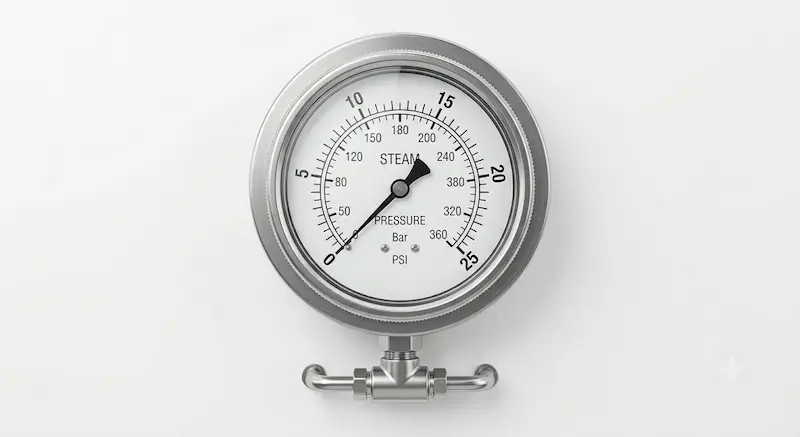

Giới thiệu cấu tạo đồng hồ đo áp suất của hơi nước

Đồng Hồ Đo Áp Suất Hơi Nước Là Gì?

Đồng hồ đo áp suất hơi nước là thiết bị đo lường chuyên dụng được thiết kế để theo dõi mức áp suất của dòng hơi nóng trong các bình chứa, nồi hơi, hoặc hệ thống đường ống dẫn hơi. Khác với đồng hồ đo áp suất nước thông thường, dòng thiết bị này yêu cầu các vật liệu chịu nhiệt đặc biệt và cấu trúc bền vững để đối phó với nhiệt độ cao và tính chất khắc nghiệt của hơi nước bão hòa hoặc hơi quá nhiệt.

Vai trò chính của nó là hiển thị thông số áp suất theo thời gian thực, giúp kỹ thuật viên giám sát tình trạng hệ thống, từ đó phát hiện sớm các hiện tượng tăng áp bất thường để có biện pháp điều chỉnh kịp thời. Lắp đặt một chiếc đồng hồ đo áp suất hơi nước chất lượng là bước đầu tiên để bảo vệ lò hơi, kéo dài tuổi thọ đường ống và đảm bảo quy trình sản xuất diễn ra liên tục, an toàn.

Nguyên Lý Hoạt Động Của Đồng Hồ Đo Áp Suất

Hầu hết các loại đồng hồ đo áp suất hơi nước hiện nay hoạt động dựa trên cơ chế ống Bourdon. Đây là một ống kim loại rỗng, có tiết diện hình elip và được uốn cong theo hình chữ C.

Khi hơi nóng đi vào ống Bourdon, áp suất của dòng hơi sẽ tác động lên thành ống, làm ống có xu hướng thẳng ra (hiện tượng biến dạng đàn hồi). Chuyển động này được truyền thông qua một hệ thống bánh răng và bộ truyền động cơ khí để làm quay kim chỉ thị trên mặt số. Giá trị hiển thị trên mặt đồng hồ chính là kết quả của sự cân bằng giữa áp suất hơi và sức bền đàn hồi của ống. Lưu ý rằng nhiệt độ cực cao của hơi nước có thể làm thay đổi tính chất cơ học của kim loại, vì vậy việc sử dụng phụ kiện bảo vệ là cực kỳ quan trọng để đảm bảo độ chính xác.

Cấu Tạo Đồng Hồ Đo Áp Suất của Hơi Nước

Một chiếc đồng hồ đo áp suất tiêu chuẩn được cấu tạo từ các bộ phận chính sau:

Mặt đồng hồ: Thường bằng kính cường lực hoặc polycarbonate trong suốt, giúp bảo vệ kim và thang đo.
Kim chỉ thị: Hiển thị giá trị áp suất hiện tại, thường có màu đỏ hoặc đen để dễ quan sát.
Ống Bourdon: "Trái tim" của thiết bị, nơi tiếp xúc trực tiếp với áp suất hơi.
Bộ truyền động: Hệ thống bánh răng nhạy bén giúp biến đổi biến dạng ống thành chuyển động quay của kim.
Chân kết nối: Thường làm bằng đồng hoặc inox, là điểm tiếp xúc với đường ống hơi.
Vỏ đồng hồ: Thường được làm bằng inox 304 hoặc thép sơn tĩnh điện để chống ăn mòn và chịu nhiệt.

Các vật liệu này phải được lựa chọn kỹ lưỡng để chống chịu được môi trường nóng ẩm, đảm bảo thiết bị không bị oxy hóa hay biến dạng trong suốt vòng đời sử dụng.

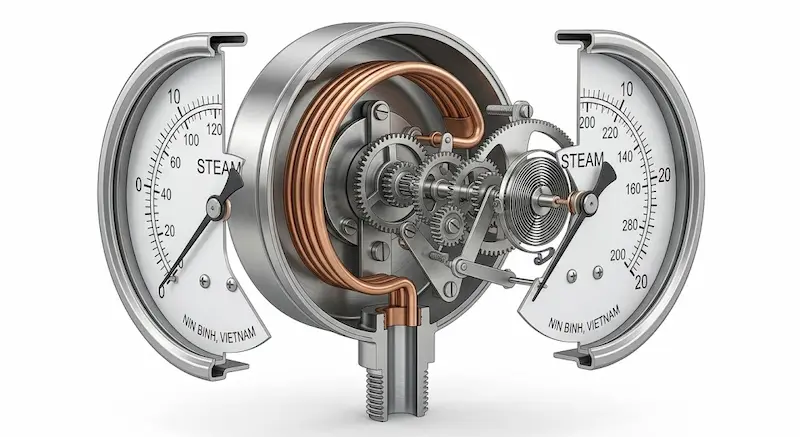

Cấu tạo bên trong đồng hồ đo áp suất của hơi nước

Phân Loại Đồng Hồ Đo Áp Suất Hơi Nước

Để phục vụ các nhu cầu đa dạng, đồng hồ được phân loại theo nhiều tiêu chí:

Theo vị trí lắp: Chân đứng (chân dưới) hoặc chân sau (chân lưng). Lựa chọn phụ thuộc vào không gian lắp đặt tại hiện trường.
Theo vật liệu: Vỏ thép (giá thành rẻ, dùng trong môi trường khô) hoặc vỏ inox (chống ăn mòn, bền bỉ, phổ biến trong công nghiệp thực phẩm, hóa chất).
Theo môi trường: Loại có dầu (giúp giảm rung kim, tăng độ bền cơ học) và không dầu. Với hệ thống hơi có rung động, đồng hồ có dầu là lựa chọn bắt buộc.
Theo dải đo: Các mức phổ biến như 0–4 bar, 0–10 bar, 0–16 bar, 0–25 bar, 0–40 bar. Việc chọn dải đo phải dựa trên áp suất làm việc tối đa của lò hơi.

Thông Số Kỹ Thuật Quan Trọng

Để chọn đúng thiết bị, bạn cần nắm vững các thông số kỹ thuật dưới đây:

Thông số	Đặc điểm
Dải đo	bar, MPa, hoặc psi
Đường kính mặt	40mm, 63mm, 100mm, 160mm
Ren kết nối	G1/4, G1/2, NPT 1/2...
Cấp chính xác	1.0, 1.6, 2.5 (chỉ số càng nhỏ càng chính xác)
Vật liệu thân	Inox 304, thép không gỉ
Nhiệt độ	Thường chịu được tới 120°C - 200°C (khi kết hợp ống siphon)

Việc đối chiếu các thông số này với tài liệu kỹ thuật của hệ thống là bắt buộc để đảm bảo sự tương thích hoàn hảo.

So Sánh Các Loại Đồng Hồ

Có dầu vs Không dầu: Đồng hồ có dầu chịu được rung động mạnh, giảm mài mòn bánh răng; đồng hồ không dầu phù hợp cho môi trường ổn định.
Chân đứng vs Chân sau: Phụ thuộc vào vị trí quan sát của người vận hành.
Inox vs Thép: Inox chống chịu môi trường ẩm ướt, hơi nóng tốt hơn hẳn so với thép sơn.
Đồng hồ cơ vs Điện tử: Đồng hồ cơ bền bỉ, không cần nguồn điện; đồng hồ điện tử có độ chính xác cao, có thể xuất tín hiệu điều khiển (4-20mA).

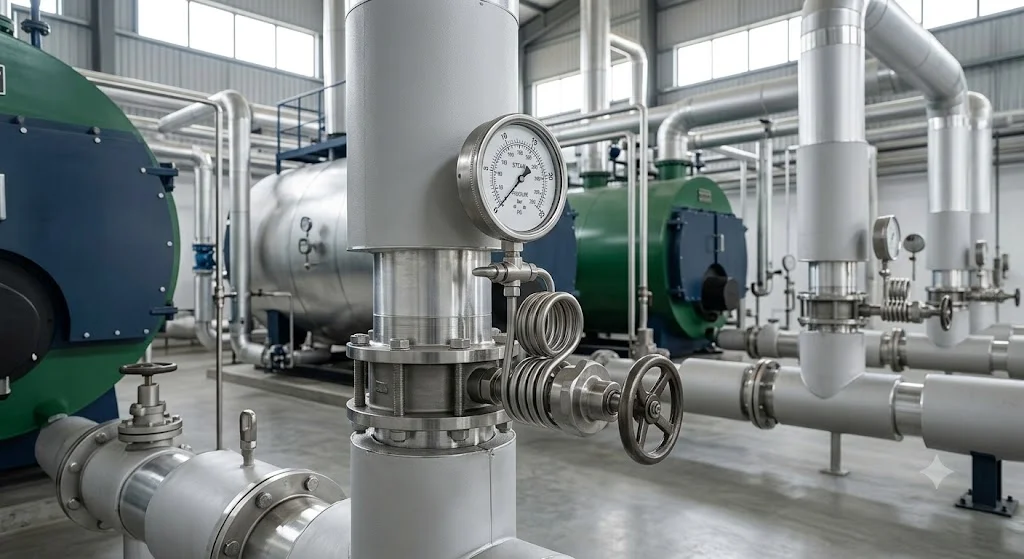

Ứng Dụng Thực Tế Của Đồng Hồ Đo Áp Suất Hơi Nước

Đồng hồ đo áp suất của hơi nước là thiết bị không thể thiếu trong các ngành công nghiệp chủ chốt:

Lò hơi & Nồi hơi: Giám sát áp suất hơi để điều khiển quá trình đốt nhiên liệu.
Dệt nhuộm & Giặt là: Duy trì áp suất hơi ổn định cho các máy là hơi, máy nhuộm.
Nhà máy thực phẩm: Đảm bảo áp suất cho hệ thống tiệt trùng và nấu hơi.
Hệ thống HVAC: Kiểm soát áp suất hơi trong các tòa nhà cao tầng.
Công nghiệp giấy & hóa chất: Sử dụng hơi làm nguồn nhiệt cho các quy trình chế biến công nghệ cao.

Khi Nào Cần Dùng Ống Siphon Và Van Khóa?

Đây là phần kỹ thuật quan trọng nhất. Hơi nóng có nhiệt độ rất cao, nếu tiếp xúc trực tiếp với ống Bourdon trong đồng hồ sẽ làm hỏng thiết bị nhanh chóng. Ống siphon (ống chữ U) đóng vai trò là bộ phận ngưng tụ hơi, tạo ra một đệm nước lạnh bảo vệ đồng hồ khỏi nhiệt độ cao.

Ngoài ra, van khóa (van bi hoặc van cầu) được lắp đặt giữa ống siphon và đồng hồ giúp người vận hành có thể cách ly đồng hồ khỏi hệ thống khi cần bảo trì, thay thế mà không cần phải dừng toàn bộ nồi hơi. Đây là sự kết hợp "bộ ba" (Van - Siphon - Đồng hồ) bắt buộc phải có cho mọi hệ thống hơi nóng.

Sai Lầm Thường Gặp Khi Sử Dụng

Lắp trực tiếp vào đường hơi: Không sử dụng ống siphon, dẫn đến đồng hồ bị quá nhiệt và hỏng hóc chỉ sau vài ngày.
Chọn dải đo không phù hợp: Dải đo quá thấp dễ làm kim bị kịch trần, dải đo quá cao khiến độ chính xác thấp, khó quan sát.
Không hiệu chuẩn định kỳ: Theo thời gian, cơ khí bên trong sẽ bị rơ lỏng, gây sai số nghiêm trọng.
Lắp đặt ở vị trí rung động mạnh: Nếu không dùng đồng hồ có dầu, kim sẽ dao động liên tục làm hỏng hệ thống truyền động.

Cách Chọn Đồng Hồ Đo Áp Suất của Hơi Nước

Để tối ưu hóa chi phí và hiệu quả, bạn nên thực hiện theo các bước sau:

Xác định áp suất vận hành: Ví dụ lò hơi chạy ở 8 bar, nên chọn dải đo là 0–16 bar (gấp khoảng 1.5 - 2 lần).
Chọn vật liệu: Nên ưu tiên vỏ inox 304 để chống oxy hóa trong môi trường hơi nước.
Kiểu kết nối: Kiểm tra chuẩn ren của đường ống tại vị trí lắp đặt.
Cân nhắc môi trường: Nếu nơi lắp đặt có rung động, bắt buộc phải chọn loại có dầu.
Phụ kiện đi kèm: Đừng quên đặt mua thêm ống siphon và van khóa phù hợp.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Lắp đặt: Luôn quấn băng tan đúng kỹ thuật để tránh rò rỉ hơi. Đảm bảo đồng hồ được lắp thẳng đứng.
Kiểm tra: Sau khi lắp, mở van từ từ để tránh xung áp làm hỏng đồng hồ.
Bảo dưỡng: Kiểm tra định kỳ 6 tháng/lần. Nếu kim đồng hồ không về "0" khi tắt hệ thống, cần phải thay thế hoặc hiệu chuẩn lại.
Thay thế: Khi kính đồng hồ bị mờ, ố hoặc mặt đồng hồ có dấu hiệu rò rỉ dầu, hãy thay thế ngay để đảm bảo an toàn.

FAQ - Câu Hỏi Thường Gặp

Đồng hồ đo áp suất hơi nước có dùng cho nước lạnh được không?

Có, đồng hồ đo áp suất của hơi nước hoàn toàn có thể dùng cho nước lạnh, nhưng sẽ lãng phí về mặt chi phí vì chúng được thiết kế đặc thù cho nhiệt độ cao.

Có bắt buộc dùng ống siphon không?

Có, đối với hơi nóng, việc dùng ống siphon là bắt buộc để bảo vệ đồng hồ.

Nên chọn đồng hồ có dầu hay không dầu?

Chọn loại có dầu nếu hệ thống của bạn có rung động, giúp kim ổn định hơn.

Dải đo bao nhiêu bar là phù hợp cho lò hơi?

Thường là từ 1.5 đến 2 lần áp suất làm việc thực tế của lò.

Bao lâu nên hiệu chuẩn đồng hồ?

Tùy thuộc vào tiêu chuẩn nhà máy, nhưng thông thường là 1 năm/lần.

Kết Luận

Đồng hồ đo áp suất hơi nước không chỉ là một thiết bị đo lường đơn thuần, mà là "đôi mắt" giúp bạn kiểm soát sự an toàn và hiệu quả cho hệ thống sản xuất. Việc lựa chọn đúng dải đo, vật liệu bền bỉ và lắp đặt kèm các phụ kiện bảo vệ như ống siphon, van khóa không chỉ giúp tăng độ chính xác mà còn kéo dài tuổi thọ thiết bị, tiết kiệm chi phí vận hành đáng kể cho doanh nghiệp.
