Đồng hồ áp suất cao: Giải pháp kiểm soát an toàn và tối ưu hóa hệ thống công nghiệp

Trong các hệ thống kỹ thuật hiện đại như khí nén, thủy lực, dầu khí hay các dây chuyền sản xuất phức tạp, việc kiểm soát áp suất không đơn thuần là một chỉ số vận hành mà là yếu tố sống còn để đảm bảo an toàn lao động và hiệu suất thiết bị. Đồng hồ áp suất cao đóng vai trò là "đôi mắt" quan trọng của người vận hành, cung cấp dữ liệu áp lực chính xác, liên tục bên trong đường ống hoặc thiết bị. Việc thiếu hụt hoặc sử dụng sai loại đồng hồ không chỉ gây khó khăn trong sản xuất mà còn tiềm ẩn những rủi ro nổ bình chứa hoặc hư hỏng đường ống cực kỳ nghiêm trọng.

Tuy nhiên, thế giới của đồng hồ áp suất vô cùng rộng lớn. Làm thế nào để phân biệt giữa các dòng đo áp suất thấp và áp suất cao? Lựa chọn vật liệu nào để đồng hồ không bị ăn mòn trong môi trường hóa chất? Bài viết chuyên sâu này sẽ cung cấp cho bạn cái nhìn toàn diện từ cấu tạo, nguyên lý vận hành cho đến các tiêu chuẩn kỹ thuật vàng giúp bạn sở hữu hệ thống giám sát áp suất chuẩn xác và bền bỉ nhất trong môi trường công nghiệp khắc nghiệt.

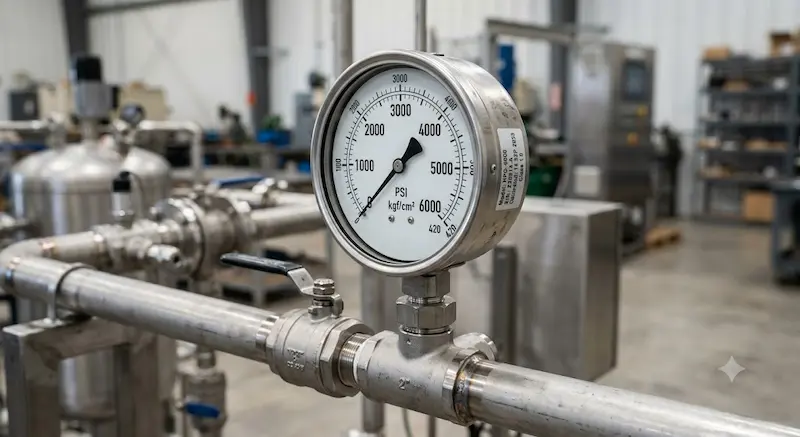

Tìm hiểu về đồng hồ áp suất cao: Khái niệm và Vai trò

Đồng hồ áp suất cao là thiết bị đo áp suất chuyên dụng, được gia cố đặc biệt để chịu được áp lực cực lớn từ chất lỏng hoặc khí. Trong khi các loại đồng hồ thông thường chỉ dừng ở mức áp suất thấp, đồng hồ áp suất cao thường được thiết kế cho dải đo từ vài chục bar lên đến hàng nghìn bar.

Đây không phải là thiết bị đo lường bình thường mà là một linh kiện kỹ thuật chịu lực cao cấp, được tích hợp trong các hệ thống đòi hỏi độ tin cậy tuyệt đối. Vai trò của thiết bị bao gồm:

• Giám sát an toàn: Ngăn chặn tình trạng quá áp gây nổ bình tích áp, nổ ống dẫn.

• Tối ưu hóa công suất: Đảm bảo hệ thống máy nén khí, máy bơm thủy lực hoạt động đúng dải áp suất thiết kế, từ đó tiết kiệm điện năng tiêu thụ.

• Cảnh báo hư hỏng: Thông qua sự biến thiên bất thường trên mặt số, người vận hành có thể phát hiện sớm các sự cố rò rỉ hoặc nghẹt đường ống.

Việc lắp đặt đúng loại đồng hồ áp suất cao không chỉ là yêu cầu kỹ thuật mà còn là khoản đầu tư cho sự bền vững của nhà máy.

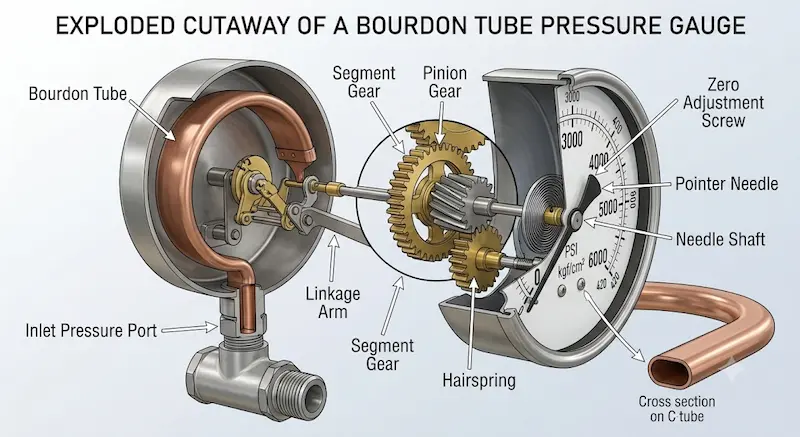

Nguyên lý hoạt động: Sự tinh tế của cơ học chất lỏng

Dù phải đối mặt với mức áp lực khổng lồ, nguyên lý vận hành của hầu hết các đồng hồ áp suất cao lại vô cùng tinh tế và đáng tin cậy. Thiết bị hoạt động dựa trên sự biến dạng cơ học của bộ phận cảm biến bên trong:

1. Tiếp nhận áp suất: Khi áp lực từ lưu chất (khí nén hoặc dầu thủy lực) đi vào đầu kết nối (chân ren), chúng tác động trực tiếp lên ống Bourdon – một ống kim loại cong hình chữ C được làm từ hợp kim đàn hồi cao.

2. Biến dạng cơ học: Dưới áp lực, ống Bourdon sẽ có xu hướng "duỗi thẳng" ra. Độ duỗi này tỉ lệ thuận hoàn toàn với mức áp suất bên trong. Áp suất càng cao, ống duỗi càng mạnh.

3. Hệ thống truyền động: Một hệ thống bánh răng và đòn bẩy trung gian cực kỳ chính xác được kết nối với đầu cuối của ống Bourdon. Khi ống duỗi ra, hệ thống bánh răng này sẽ chuyển đổi chuyển động cơ học rất nhỏ đó thành chuyển động quay của kim đồng hồ trên mặt số.

4. Hiển thị: Kim đồng hồ chỉ vào các vạch chia độ đã được hiệu chuẩn trước đó, cho biết giá trị áp suất thực tế.

Điểm nhấn công nghệ: Hầu hết các loại đồng hồ này vận hành thuần túy bằng cơ học, không cần đến nguồn điện. Điều này giúp chúng duy trì sự ổn định trong những môi trường dễ cháy nổ, khu vực không có điện hoặc trong các tình huống mất điện khẩn cấp, đảm bảo thông tin áp suất luôn sẵn sàng mọi lúc mọi nơi.

Phân loại chuyên sâu: Chọn đúng loại, tránh sai lầm chết người

Để tối ưu hóa tuổi thọ và độ chính xác, người dùng cần nắm vững các phân loại đồng hồ áp suất cao phổ biến trên thị trường:

• Đồng hồ áp suất cơ: Dòng phổ biến nhất, chịu được va đập tốt và không cần nguồn cấp điện. Cấu tạo của nó chủ yếu là ống Bourdon kim loại dày, được gia cố để chịu được áp suất cao nhất.

• Đồng hồ áp suất dầu (Oil-filled gauge): Mặt đồng hồ được đổ đầy dung dịch glycerin. Dầu này đóng vai trò như một bộ giảm chấn, giúp kim đồng hồ không bị rung lắc khi hệ thống có dao động áp suất mạnh, đồng thời bôi trơn hệ thống bánh răng bên trong.

• Đồng hồ điện tử áp suất cao: Sử dụng cảm biến màng hoặc cảm biến áp điện (piezoelectric). Thiết bị này cho kết quả chính xác cao, có hiển thị số và có thể gửi tín hiệu analog/digital về trung tâm điều khiển (PLC/SCADA).

• Đồng hồ inox áp suất cao: Vỏ và chân kết nối bằng thép không gỉ (inox 304, 316). Đây là lựa chọn bắt buộc cho các môi trường có tính ăn mòn hóa chất cao như nhà máy hóa chất hoặc các giàn khoan dầu khí.

Thông số kỹ thuật cần ưu tiên:

• Dải đo: Hãy chọn đồng hồ có dải đo lớn hơn áp suất làm việc thực tế khoảng 30–50%.

• Đường kính mặt: Dùng mặt 63mm cho lắp đặt tại chỗ (không gian hẹp), mặt 100mm hoặc 160mm cho các hệ thống cần giám sát từ xa.

• Sai số: Các dòng công nghiệp cao cấp thường có sai số ±1.0% – ±1.6%, đảm bảo độ tin cậy trong các quy trình sản xuất khắt khe.

Ứng dụng thực tế và sai lầm thường gặp khi sử dụng

Đồng hồ áp suất cao không phải là phụ kiện, mà là "chốt chặn" an toàn. Bạn cần lắp đặt chúng tại:

• Đầu ra của hệ thống máy nén khí, bình tích áp.

• Các trạm bơm dầu thủy lực cho máy đột dập, máy ép nhựa.

• Hệ thống dẫn khí áp lực cao trong công nghiệp sản xuất thực phẩm và đồ uống.

Những "sai lầm kinh điển" gây tốn kém:

1. Sai lầm chọn dải đo: Chọn đồng hồ 10 bar cho hệ thống làm việc ở 9 bar. Điều này làm kim đồng hồ luôn ở mức kịch trần, khiến ống Bourdon bị "mỏi" kim loại, dẫn đến hỏng chỉ sau một thời gian ngắn.

2. Lờ đi rung động: Sử dụng đồng hồ cơ loại thường cho máy nén khí piston. Rung động mạnh từ piston sẽ làm hỏng bánh răng kim loại bên trong đồng hồ. Luôn luôn phải dùng đồng hồ đổ dầu (glycerin) trong trường hợp này.

3. Dùng sai vật liệu: Sử dụng chân kết nối bằng đồng cho môi trường chứa khí amoniac hoặc các hóa chất mạnh. Kết quả là đồng bị ăn mòn, gãy chân, gây rò rỉ khí độc.

4. Thiếu lịch hiệu chuẩn: Một chiếc đồng hồ không được kiểm định định kỳ sẽ bị sai số theo năm tháng, dẫn đến việc người vận hành hiểu sai áp suất hệ thống – đây là nguyên nhân gây ra các sự cố mất an toàn nghiêm trọng.

Checklist chọn mua và Lưu ý vận hành chuẩn chuyên gia

Checklist chọn đồng hồ áp suất:

1. Xác định áp suất làm việc: Tính toán áp suất tối đa, nhân với hệ số 1.5 để có dải đo an toàn.

2. Kiểm tra môi trường: Có hóa chất không? (Chọn Inox). Có rung không? (Chọn loại đổ dầu).

3. Xác định kết nối: Chân ren 1/4" hay 1/2"? Hướng lắp đặt là chân đứng (bottom) hay chân sau (back)?

4. Tiêu chuẩn chất lượng: Tìm kiếm các sản phẩm có chứng nhận từ các hãng uy tín thay vì hàng trôi nổi.

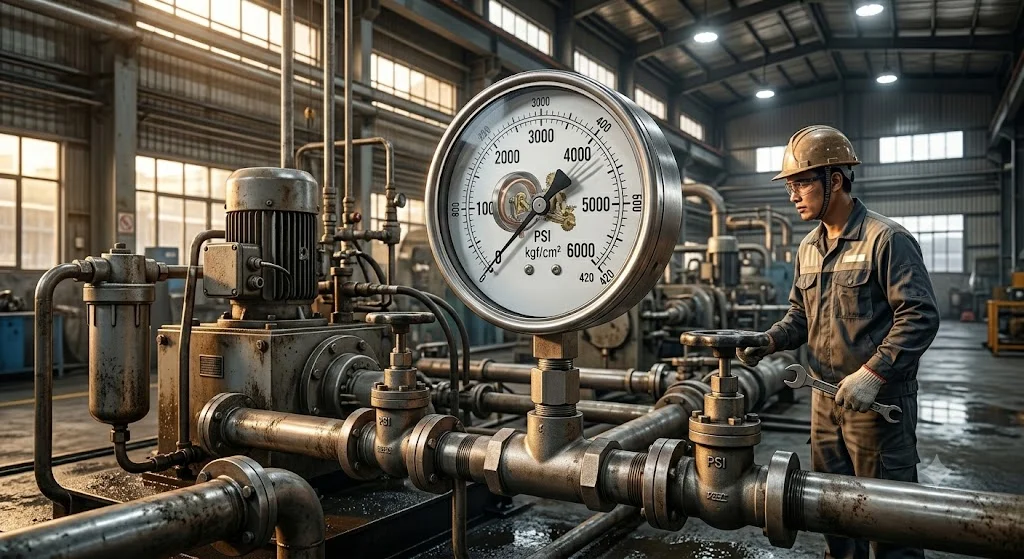

Lưu ý khi vận hành để đạt độ bền tối đa:

• Khởi động từ từ: Khi mở hệ thống, hãy mở van chậm rãi. Tránh để áp suất "đập" mạnh vào ống Bourdon đột ngột, điều này có thể làm kim bị cong hoặc gãy.

• Lắp đúng vị trí: Chọn vị trí lắp dễ quan sát, thoáng mát, tránh những nơi có nhiệt độ quá cao gây ảnh hưởng đến vật liệu đồng hồ.

• Kiểm tra định kỳ: Thực hiện kiểm tra kim đồng hồ có về vạch 0 khi dừng hệ thống hay không. Nếu không, thiết bị đã bị lệch và cần được hiệu chuẩn lại.

FAQ: Giải đáp thắc mắc từ chuyên gia

Q: Tại sao đồng hồ áp suất cao lại phải chọn dải đo gấp 1.5–2 lần áp suất làm việc?

 A: Quy tắc này giúp kim đồng hồ nằm trong vùng làm việc tối ưu (từ 1/3 đến 2/3 mặt số). Ở dải này, độ chính xác cao nhất và tuổi thọ ống Bourdon được kéo dài tối đa, tránh việc thiết bị luôn phải vận hành ở ngưỡng cực hạn.

Q: Đồng hồ cơ và điện tử cái nào tốt hơn?

 A: Không có cái nào tốt hơn, chỉ có cái phù hợp hơn. Đồng hồ cơ rẻ, bền, dễ sử dụng, không cần điện, phù hợp quan sát tại chỗ. Đồng hồ điện tử có độ chính xác cao, lưu trữ dữ liệu, phù hợp cho hệ thống tự động hóa.

Q: Tại sao đồng hồ áp suất của tôi bị mờ mặt kính?

 A: Nếu là đồng hồ đổ dầu, có thể dầu đã bị rò rỉ vào mặt kính hoặc hơi ẩm xâm nhập do phớt chặn bị hở. Cần thay thế thiết bị vì sự quan sát không rõ ràng là mối nguy cho hệ thống.

Kết luận: Sự đầu tư cho an toàn vận hành bền vững

Lắp đặt đồng hồ áp suất cao là một khoản đầu tư nhỏ về tài chính nhưng lại mang lại hiệu quả bảo vệ cực lớn. Một thiết bị chất lượng không chỉ giúp máy móc vận hành trơn tru mà còn là "bùa hộ mệnh" bảo vệ nhà máy khỏi những sự cố không đáng có.

Đừng để hệ thống của bạn vận hành trong "bóng tối". Hãy đầu tư vào những thiết bị đo lường chuẩn xác, chọn lựa vật liệu thông minh và duy trì việc kiểm định định kỳ. Đây chính là cách nhanh nhất để nâng cao năng suất và đảm bảo an toàn vận hành bền vững.
