Đồng Hồ Áp Suất Khí Nén: Giải Pháp Kiểm Soát Áp Lực Hệ Thống Toàn Diện

Trong các dây chuyền sản xuất công nghiệp, hệ thống khí nén được ví như "mạch máu" cung cấp năng lượng cho toàn bộ thiết bị. Tuy nhiên, một thực tế đáng ngại là nhiều đơn vị vận hành vẫn đang phải đối mặt với tình trạng máy nén khí chạy không ổn định, đường ống bị quá áp gây rò rỉ, thậm chí là nổ vỡ thiết bị. Việc thiếu đi sự kiểm soát áp lực chính xác không chỉ gây thất thoát năng lượng mà còn tiềm ẩn nguy cơ mất an toàn lao động cực kỳ cao.

Chính vì vậy, đồng hồ áp suất khí nén trở thành "mắt thần" không thể thiếu. Thiết bị này giúp giám sát và kiểm soát áp suất một cách chuẩn xác, từ đó đảm bảo an toàn, giảm thiểu hư hỏng và tối ưu hóa hiệu suất vận hành cho toàn bộ hệ thống. Nếu bạn đang tìm kiếm giải pháp để bảo vệ hệ thống của mình, hiểu rõ về áp kế khí nén hay đồng hồ áp suất máy nén khí là bước đầu tiên và quan trọng nhất.

Vì Sao Hệ Thống Khí Nén Cần Đồng Hồ Áp Suất?

Hệ thống khí nén hoạt động dựa trên nguyên lý tích lũy năng lượng dưới dạng áp suất. Khi áp suất này vượt ngưỡng chịu tải của đường ống hoặc thiết bị đầu cuối như xi lanh, van điện từ, hậu quả sẽ là sự phá hủy cấu trúc cơ khí. Ngược lại, nếu áp suất quá thấp, hệ thống sẽ không đủ lực để vận hành, gây đình trệ sản xuất.

Việc lắp đặt đồng hồ đo áp suất khí nén giúp người vận hành:

• Giám sát thời gian thực: Phát hiện ngay lập tức tình trạng sụt áp do rò rỉ hoặc quá áp do lỗi rơ le máy nén.

• Bảo vệ thiết bị: Các thiết bị sử dụng khí nén đều có dải áp suất định mức. Việc duy trì đúng áp suất giúp kéo dài tuổi thọ máy móc lên gấp 2-3 lần.

• Tối ưu chi phí: Tránh việc máy nén khí phải hoạt động quá tải không cần thiết, giúp tiết kiệm điện năng và chi phí bảo trì.

Đồng Hồ Áp Suất Khí Nén Là Gì?

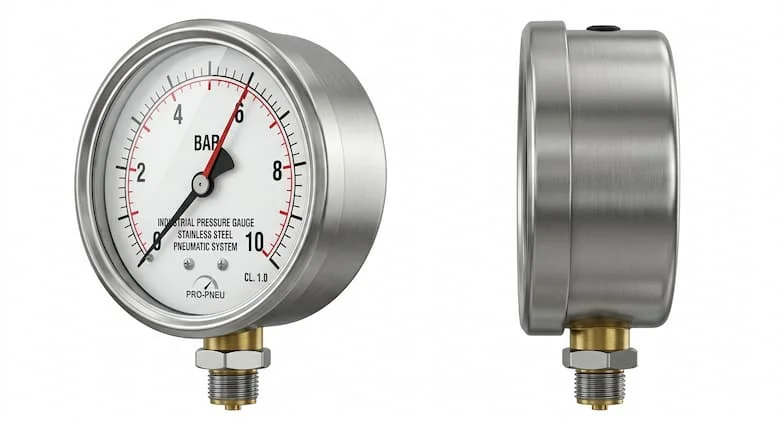

Về mặt kỹ thuật, đồng hồ áp suất khí nén (hay còn gọi là pressure gauge) là thiết bị đo lường dùng để xác định và hiển thị giá trị áp lực của chất khí trong một không gian kín. Trong công nghiệp, nó là thành phần cốt lõi của bộ lọc khí nén, máy nén khí và các bình tích áp.

Ngoài tên gọi phổ biến, dân kỹ thuật thường gọi thiết bị này là áp kế khí nén hoặc đồng hồ đo áp suất khí. Vai trò của nó không chỉ đơn thuần là hiển thị con số; nó đóng vai trò là một thiết bị chỉ báo tình trạng "sức khỏe" của hệ thống. Nếu không kiểm soát tốt áp suất, việc áp suất quá cao sẽ gây nổ bình tích hoặc cháy nổ đường ống, trong khi áp suất quá thấp làm giảm lực kẹp, lực đẩy của các thiết bị cơ khí, dẫn đến sản phẩm đầu ra bị lỗi.

Nguyên Lý Hoạt Động Của Đồng Hồ Áp Suất Khí Nén

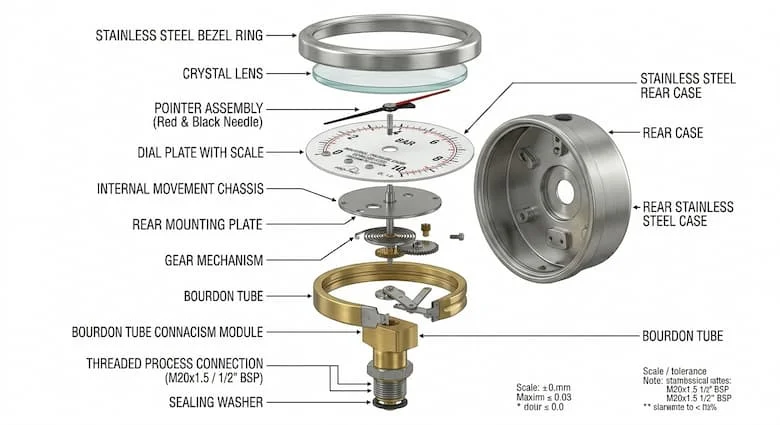

Đa số các loại đồng hồ áp suất khí nén hiện nay hoạt động dựa trên nguyên lý ống Bourdon (Bourdon Tube). Đây là một cơ chế cơ học tinh xảo đã được ứng dụng hàng thế kỷ nhờ độ bền và tính chính xác cao.

1. Khi áp suất đi vào: Khí nén từ hệ thống sẽ đi qua chân ren và vào bên trong ống Bourdon (một ống kim loại dạng hình chữ C hoặc xoắn ốc).

2. Sự biến dạng: Dưới tác động của áp lực, ống Bourdon có xu hướng giãn thẳng ra (tương tự như chiếc còi lưỡi gà của trẻ em khi thổi vào).

3. Truyền động: Sự biến dạng này cực kỳ nhỏ, nhưng thông qua một hệ thống bánh răng và đòn bẩy cơ học, nó được khuếch đại và làm quay kim hiển thị trên mặt đồng hồ.

Vì sao đồng hồ cơ vẫn chiếm ưu thế? Dù công nghệ điện tử phát triển, đồng hồ cơ học vẫn được ưu tiên nhờ cấu tạo bền bỉ, không cần nguồn điện, dễ lắp đặt và có khả năng chịu được môi trường khắc nghiệt trong các nhà máy xí nghiệp.

Phân Loại Đồng Hồ Áp Suất Khí Nén Phổ Biến

Để đáp ứng các yêu cầu kỹ thuật đa dạng, đồng hồ đo áp suất khí nén được phân chia thành nhiều dòng dựa trên đặc tính vận hành:

Theo cấu tạo và môi trường

• Đồng hồ không dầu: Sử dụng cho các môi trường tĩnh, ít rung động. Ưu điểm là giá thành rẻ và hiển thị rõ nét.

• Đồng hồ có dầu (Glycerin): Bên trong mặt kính được lấp đầy bằng dầu Glycerin. Loại này chuyên dùng cho môi trường có độ rung động cao hoặc áp suất dao động liên tục, giúp kim đồng hồ không bị nhảy rung, bảo vệ bộ truyền động bên trong.

Theo vật liệu và kết nối

• Vật liệu: Phổ biến nhất là loại vỏ inox chân đồng (kinh tế nhất) hoặc toàn bộ inox 304/316 (dùng cho môi trường hóa chất, y tế, thực phẩm).

• Kiểu kết nối: Bao gồm chân đứng (Bottom connection), chân sau (Back connection) hoặc chân sau có vành (mặt bích) để bắt vào tủ điện.

• Dải đo: Tùy vào công suất hệ thống mà chọn dải đo từ 0–4 bar, 0–10 bar cho đến 0–25 bar.

Các Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Việc chọn sai thông số không chỉ khiến kết quả đo bị sai lệch mà còn có thể gây nguy hiểm cho người sử dụng. Hãy chú ý các tiêu chí sau:

1. Dải áp suất (Range): Đây là yếu tố tiên quyết. Theo quy tắc kỹ thuật, bạn nên chọn đồng hồ có dải đo sao cho áp suất làm việc thực tế nằm trong khoảng 50–70% thang đo tối đa. Ví dụ: Nếu hệ thống chạy ở 7 bar, hãy chọn đồng hồ 10 bar. Nếu chọn dải đo quá sát, ống Bourdon luôn trong tình trạng căng cứng, dẫn đến nhanh hỏng và sai số.

2. Đường kính mặt (Dial size): Tùy vào vị trí quan sát. Mặt 40mm, 63mm thường lắp cho máy nén khí nhỏ; mặt 100mm hoặc 150mm dùng cho các cụm máy trung tâm để quan sát từ xa.

3. Chân ren (Thread): Phổ biến nhất là ren G (BSP) hoặc NPT với các kích thước 1/4", 1/2".

4. Độ chính xác (Accuracy Class): Các cấp độ phổ biến là Class 1.0, 1.6 hoặc 2.5. Con số càng nhỏ, độ chính xác càng cao.

So Sánh Đồng Hồ Áp Suất Dầu Và Không Dầu

Việc lựa chọn giữa hai loại này thường gây bối rối cho khách hàng. Bảng so sánh dưới đây sẽ giúp bạn có cái nhìn rõ nét:

Phân tích chuyên sâu: Tại các nhà máy công nghiệp, 90% kỹ sư lựa chọn đồng hồ dầu vì sự ổn định của kim chỉ thị giúp họ đọc thông số chính xác ngay cả khi hệ thống đang rung chuyển mạnh.

Ứng Dụng Thực Tế Và Những Sai Lầm Thường Gặp

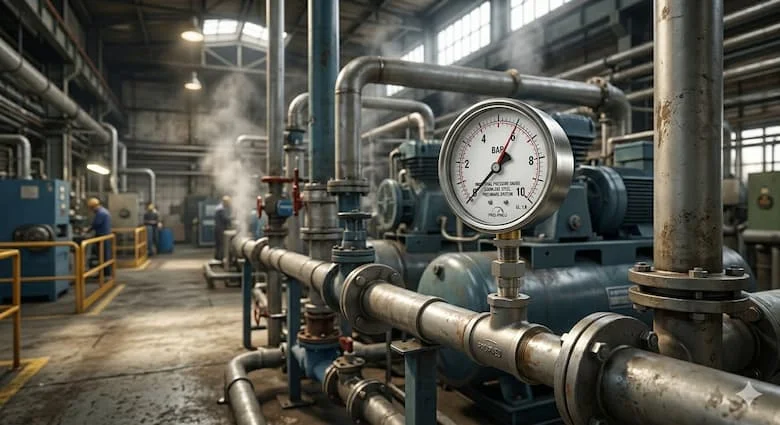

Đồng hồ áp suất khí nén có mặt trong hầu hết các ngành nghề: từ hệ thống máy nén khí trục vít trong nhà máy dệt, dây chuyền đóng gói thực phẩm tự động cho đến hệ thống khí y tế tại bệnh viện. Việc giám sát liên tục giúp đảm bảo áp lực khí sạch luôn ổn định, tránh làm hỏng các van điều khiển đắt tiền.

Tuy nhiên, hãy cẩn trọng với các sai lầm sau:

• Lắp sai hướng: Khiến dầu bị rò rỉ hoặc khó quan sát.

• Không dùng ống Siphon: Đối với các hệ thống có nhiệt độ cao, nếu không có ống xi-phông giảm nhiệt, hơi nóng sẽ trực tiếp làm hỏng ống Bourdon.

• Không hiệu chuẩn: Sau một thời gian sử dụng, kim có thể không về 0 hoặc bị sai lệch. Việc không hiệu chuẩn định kỳ (6-12 tháng) dẫn đến dữ liệu đo bị sai, gây nguy hiểm cho toàn hệ thống.

Hướng Dẫn Cách Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Để sở hữu một hệ thống giám sát áp suất hoàn hảo, hãy tuân thủ Checklist sau:

1. Xác định áp suất làm việc: Luôn biết rõ áp lực tối đa của hệ thống là bao nhiêu.

2. Chọn dải đo: Gấp khoảng 1.5 lần áp suất thực tế.

3. Kiểm tra môi trường: Có rung động không? Có hóa chất ăn mòn không? (Để chọn dầu và vật liệu vỏ).

4. Lắp đặt cẩn thận: Khi lắp, hãy dùng mỏ lết vặn vào phần lục giác ở chân ren, tuyệt đối không cầm vỏ đồng hồ để vặn, điều này sẽ làm gãy liên kết bên trong.

5. Sử dụng phụ kiện: Nên lắp thêm van khóa (cock valve) phía trước đồng hồ để dễ dàng thay thế hoặc bảo trì mà không cần ngắt toàn bộ hệ thống khí.

Câu Hỏi Thường Gặp (FAQ)

1. Đồng hồ áp suất khí nén dùng để làm gì?

Thiết bị dùng để đo và hiển thị áp lực khí trong hệ thống, giúp người dùng giám sát sự ổn định và an toàn của máy nén khí và đường ống.

2. Nên chọn đồng hồ dầu hay không dầu?

Nếu vị trí lắp đặt gần máy nén khí hoặc thiết bị rung mạnh, bạn bắt buộc phải dùng đồng hồ có dầu để bảo vệ kim và máy. Nếu lắp ở vị trí tĩnh, đồng hồ không dầu là lựa chọn tiết kiệm.

3. Đồng hồ áp suất bao nhiêu bar là phổ biến?

Trong dân dụng và công nghiệp nhẹ, dải 0–10 bar và 0–16 bar là phổ biến nhất. Với các hệ thống áp cao, có thể dùng loại 0–25 bar hoặc cao hơn.

4. Bao lâu nên hiệu chuẩn đồng hồ?

Thông thường từ 6–12 tháng một lần để đảm bảo độ chính xác theo tiêu chuẩn đo lường.

Kết Luận

Việc đầu tư vào một chiếc đồng hồ áp suất khí nén chất lượng chính là đầu tư vào thiết bị có sự an toàn và bền bỉ của cả hệ thống sản xuất. Đừng để những sai sót nhỏ trong việc lựa chọn dải đo hay vật liệu dẫn đến những sự cố đáng tiếc về người và tài sản.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về đồng hồ áp suất khí nén .
