Thiết Bị Trao Đổi Nhiệt Ống Chùm

Thiết Bị Trao Đổi Nhiệt Ống Chùm

Trong thế giới công nghiệp hiện đại, việc tối ưu hóa quá trình trao đổi nhiệt là một yếu tố quan trọng để nâng cao hiệu suất và tiết kiệm năng lượng. Một trong những thiết bị được sử dụng phổ biến trong lĩnh vực này là thiết bị trao đổi nhiệt ống chùm. Bài viết này sẽ cung cấp một cái nhìn tổng quan về thiết bị này, từ định nghĩa cơ bản đến các ứng dụng trong ngành công nghiệp. Qua đó, bạn sẽ hiểu rõ hơn về vai trò và tầm quan trọng của thiết bị trao đổi nhiệt ống chùm trong việc nâng cao hiệu quả sản xuất công nghiệp. Hãy cùng khám phá chi tiết về cấu trúc, nguyên lý hoạt động và các xu hướng phát triển của thiết bị này.

Giới Thiệu Về Thiết Bị Trao Đổi Nhiệt Ống Chùm

Định Nghĩa và Chức Năng Cơ Bản

Thiết bị trao đổi nhiệt dạng ống chùm là một loại thiết bị được thiết kế để trao đổi nhiệt giữa hai hoặc nhiều chất lỏng. Chúng thường bao gồm một bó ống nhỏ nằm bên trong một vỏ lớn hơn. Chất lỏng chảy qua các ống nhỏ, trong khi chất lỏng khác chảy ngược lại trong vỏ, cho phép nhiệt lượng được truyền từ chất lỏng này sang chất lỏng kia. Chức năng cơ bản của thiết bị này là tận dụng sự chênh lệch nhiệt độ giữa hai chất lỏng để thực hiện quá trình trao đổi nhiệt một cách hiệu quả.

Lịch Sử Phát Triển và Ưu Điểm Nổi Bật

Thiết bị trao đổi nhiệt dạng ống chùm đã có một lịch sử phát triển lâu dài và được cải tiến qua nhiều thế hệ. Ban đầu, chúng được sử dụng chủ yếu trong các ngành công nghiệp hóa chất và dầu khí. Theo thời gian, với sự phát triển của công nghệ, thiết bị này đã được cải tiến về mặt thiết kế và vật liệu, giúp nâng cao hiệu suất và độ bền. Một trong những ưu điểm nổi bật của thiết bị này là khả năng chịu áp lực và nhiệt độ cao, làm cho chúng trở thành lựa chọn hàng đầu trong các ứng dụng công nghiệp khắc nghiệt.

Sự Khác Biệt Với Các Thiết Bị Trao Đổi Nhiệt Khác

So với các loại thiết bị trao đổi nhiệt khác như tấm bản hay dạng xoắn, thiết bị trao đổi nhiệt dạng ống chùm có khả năng xử lý lưu lượng lớn và áp suất cao hơn. Điều này làm cho chúng phù hợp với các ứng dụng đòi hỏi sự ổn định và hiệu suất cao. Ngoài ra, thiết kế ống chùm cho phép dễ dàng bảo trì và vệ sinh, giúp kéo dài tuổi thọ của thiết bị.

Cấu Trúc và Nguyên Lý Hoạt Động

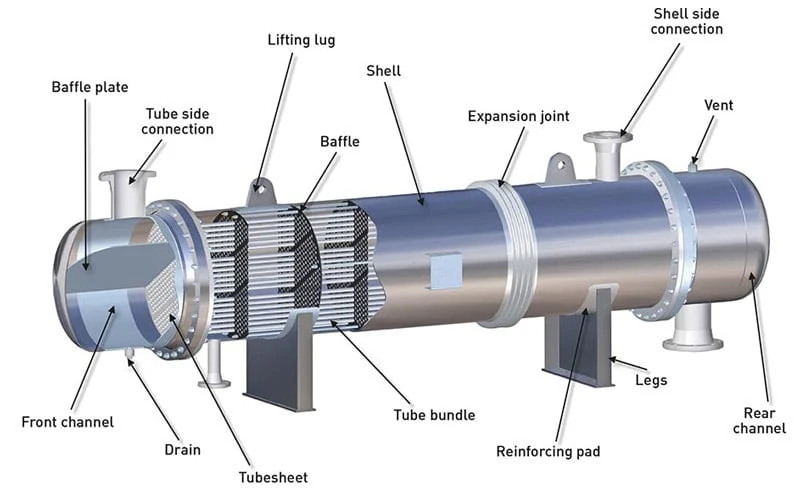

Cấu Trúc Chi Tiết của Thiết Bị Trao Đổi Nhiệt Ống Chùm

Thiết bị trao đổi nhiệt dạng ống chùm được cấu tạo từ nhiều thành phần chính, bao gồm vỏ, bó ống, tấm ống và các đầu nối. Vỏ thường được làm từ thép không gỉ hoặc các vật liệu chịu nhiệt khác để đảm bảo độ bền và khả năng chịu áp lực. Bó ống là phần quan trọng nhất, thường được làm từ đồng hoặc thép không gỉ để tối ưu hóa khả năng truyền nhiệt. Tấm ống giữ các ống nhỏ ở vị trí cố định và tạo ra các kênh dẫn lưu chất lỏng.

Nguyên Lý Trao Đổi Nhiệt

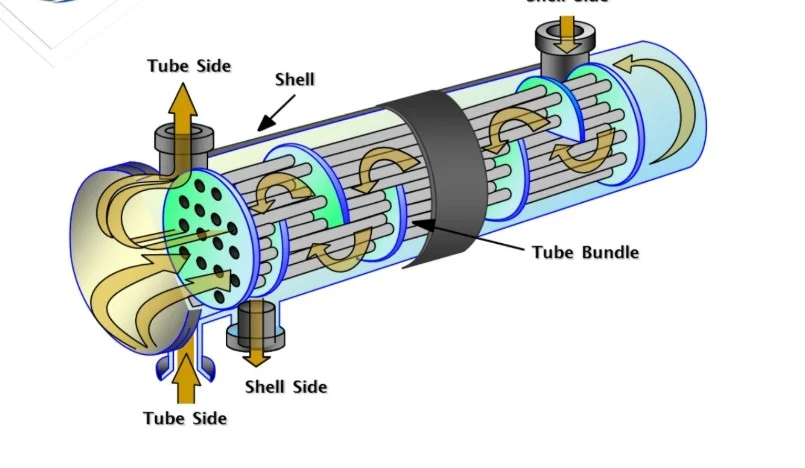

Nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng ống chùm dựa trên sự chênh lệch nhiệt độ giữa hai chất lỏng. Khi một chất lỏng nóng chảy qua các ống, nhiệt lượng sẽ được truyền qua thành ống sang chất lỏng lạnh hơn trong vỏ. Quá trình này tiếp tục cho đến khi nhiệt độ của hai chất lỏng đạt đến trạng thái cân bằng. Thiết kế ống chùm tối ưu hóa diện tích bề mặt tiếp xúc giữa hai chất lỏng, giúp tăng cường hiệu quả trao đổi nhiệt.

Các Công Nghệ Sản Xuất Hiện Đại

Với sự tiến bộ của công nghệ, các phương pháp sản xuất thiết bị trao đổi nhiệt dạng ống chùm ngày càng trở nên hiện đại hơn. Công nghệ hàn tự động, gia công CNC và kiểm tra không phá hủy là những kỹ thuật được áp dụng rộng rãi để đảm bảo chất lượng và độ chính xác của sản phẩm. Ngoài ra, việc sử dụng các phần mềm mô phỏng nhiệt động học cũng giúp tối ưu hóa thiết kế và nâng cao hiệu suất của thiết bị.

Tiêu Chuẩn và Quy Chuẩn Kỹ Thuật

Thiết bị trao đổi nhiệt dạng ống chùm cần tuân theo nhiều tiêu chuẩn và quy chuẩn kỹ thuật để đảm bảo an toàn và hiệu suất. Các tiêu chuẩn này bao gồm ASME, API và TEMA, quy định các yêu cầu về thiết kế, vật liệu, và quy trình sản xuất. Tuân thủ các tiêu chuẩn này không chỉ đảm bảo chất lượng sản phẩm mà còn giúp tối ưu hóa hiệu suất và tuổi thọ của thiết bị.

Phân Loại Các Loại Hình Thiết Bị Trao Đổi Nhiệt Ống Chùm

Các Loại Thiết Kế Chính

Thiết bị trao đổi nhiệt dạng ống chùm được phân loại thành nhiều loại thiết kế khác nhau, tùy thuộc vào ứng dụng và yêu cầu kỹ thuật. Các loại chính bao gồm thiết kế ống chùm đơn giản, thiết kế ống chùm đôi, và thiết kế ống chùm đa ống. Mỗi loại có những đặc điểm và ưu điểm riêng, phù hợp với các ứng dụng cụ thể trong ngành công nghiệp.

Ưu Nhược Điểm Từng Loại

Mỗi loại thiết kế của thiết bị trao đổi nhiệt dạng ống chùm có những ưu và nhược điểm riêng. Thiết kế ống chùm đơn giản thường có chi phí thấp và dễ bảo trì, nhưng khả năng trao đổi nhiệt không cao bằng các loại khác. Thiết kế ống chùm đôi cho phép trao đổi nhiệt hiệu quả hơn, nhưng đòi hỏi chi phí đầu tư ban đầu cao hơn. Thiết kế ống chùm đa ống cung cấp khả năng xử lý lưu lượng lớn, nhưng cũng đòi hỏi sự phức tạp trong thiết kế và bảo trì.

Ưu Điểm và Nhược Điểm Tổng Quát

Ưu Điểm Nổi Bật

Thiết bị trao đổi nhiệt dạng ống chùm có nhiều ưu điểm nổi bật như khả năng chịu áp lực và nhiệt độ cao, hiệu suất trao đổi nhiệt tốt, và độ bền cao. Thiết kế linh hoạt của chúng cũng cho phép dễ dàng tùy chỉnh để phù hợp với các ứng dụng cụ thể. Ngoài ra, khả năng bảo trì và vệ sinh dễ dàng cũng là một điểm cộng lớn, giúp kéo dài tuổi thọ và giảm chi phí vận hành.

Hạn Chế và Cách Khắc Phục

Mặc dù có nhiều ưu điểm, thiết bị trao đổi nhiệt dạng ống chùm cũng có một số hạn chế như chi phí đầu tư ban đầu cao và yêu cầu không gian lắp đặt lớn. Tuy nhiên, các hạn chế này có thể được khắc phục bằng cách tối ưu hóa thiết kế và lựa chọn vật liệu phù hợp. Việc áp dụng các công nghệ sản xuất hiện đại cũng giúp giảm thiểu chi phí và nâng cao hiệu suất của thiết bị.

Các Ứng Dụng Trong Công Nghiệp

Ứng Dụng Chính Trong Ngành Công Nghiệp Hóa Chất

Trong ngành công nghiệp hóa chất, thiết bị trao đổi nhiệt dạng ống chùm được sử dụng rộng rãi để kiểm soát nhiệt độ trong các quy trình phản ứng hóa học. Chúng giúp duy trì điều kiện nhiệt độ ổn định, đảm bảo hiệu suất và an toàn cho quá trình sản xuất. Ngoài ra, thiết bị này còn được sử dụng để làm lạnh hoặc làm nóng các dung dịch hóa chất trong quá trình sản xuất.

Vai Trò Trong Ngành Dầu Khí

Trong ngành dầu khí, thiết bị trao đổi nhiệt dạng ống chùm đóng vai trò quan trọng trong quá trình tách dầu và khí. Chúng giúp tách các thành phần khác nhau của dầu thô dựa trên nhiệt độ sôi, tối ưu hóa quá trình tinh chế và nâng cao chất lượng sản phẩm. Ngoài ra, thiết bị này còn được sử dụng để làm mát các thiết bị và hệ thống trong quá trình khai thác và vận chuyển dầu khí.

Công Nghiệp Thực Phẩm và Đồ Uống

Trong ngành công nghiệp thực phẩm và đồ uống, thiết bị trao đổi nhiệt dạng ống chùm được sử dụng để kiểm soát nhiệt độ trong quá trình chế biến và bảo quản sản phẩm. Chúng giúp duy trì chất lượng và độ an toàn của thực phẩm bằng cách ngăn ngừa sự phát triển của vi khuẩn và các vi sinh vật có hại. Thiết bị này cũng được sử dụng để làm lạnh hoặc làm nóng các sản phẩm thực phẩm trong quá trình sản xuất.

Ứng Dụng Ngoài Ngành Công Nghiệp

Không chỉ trong ngành công nghiệp, thiết bị trao đổi nhiệt dạng ống chùm còn có ứng dụng rộng rãi trong các lĩnh vực khác như năng lượng tái tạo, hệ thống sưởi ấm và làm mát trong các tòa nhà. Chúng giúp tối ưu hóa hiệu suất năng lượng và giảm thiểu tác động môi trường bằng cách tận dụng nguồn nhiệt sẵn có. Ngoài ra, thiết bị này còn được sử dụng trong các hệ thống xử lý nước và môi trường, giúp cải thiện chất lượng nước và giảm thiểu ô nhiễm.

Duy Trì và Nâng Cao Hiệu Suất Thiết Bị

Quy Trình Bảo Trì Định Kỳ

Để duy trì và nâng cao hiệu suất của thiết bị trao đổi nhiệt dạng ống chùm, việc thực hiện quy trình bảo trì định kỳ là rất quan trọng. Quy trình này bao gồm việc kiểm tra và làm sạch các ống, kiểm tra áp suất và nhiệt độ hoạt động, và thay thế các bộ phận bị hỏng hoặc mòn. Việc bảo trì định kỳ không chỉ giúp kéo dài tuổi thọ của thiết bị mà còn đảm bảo an toàn và hiệu suất hoạt động tối ưu.

Kỹ Thuật Vệ Sinh và Làm Sạch

Vệ sinh và làm sạch là một phần quan trọng trong quá trình bảo trì thiết bị trao đổi nhiệt dạng ống chùm. Các kỹ thuật vệ sinh bao gồm việc sử dụng hóa chất để loại bỏ cặn bẩn và tạp chất tích tụ trong ống, cũng như sử dụng các công cụ cơ khí để làm sạch bề mặt bên trong của ống. Việc làm sạch định kỳ giúp ngăn ngừa sự hình thành của cặn bẩn và tạp chất, đảm bảo hiệu suất trao đổi nhiệt tối ưu.

Các Công Nghệ Làm Sạch Hiện Đại

Các công nghệ làm sạch hiện đại như làm sạch bằng sóng siêu âm, làm sạch bằng tia nước áp lực cao, và làm sạch bằng hóa chất tiên tiến đã được áp dụng để nâng cao hiệu quả làm sạch của thiết bị trao đổi nhiệt dạng ống chùm. Những công nghệ này không chỉ giúp tiết kiệm thời gian và chi phí mà còn đảm bảo an toàn cho thiết bị và môi trường.

Xu Hướng Phát Triển Tương Lai

Áp Dụng Công Nghệ Mới

Trong tương lai, việc áp dụng các công nghệ mới sẽ đóng vai trò quan trọng trong việc nâng cao hiệu suất và độ bền của thiết bị trao đổi nhiệt dạng ống chùm. Các công nghệ như trí tuệ nhân tạo, Internet vạn vật (IoT), và phân tích dữ liệu lớn có thể được sử dụng để tối ưu hóa quá trình vận hành và bảo trì thiết bị. Những công nghệ này không chỉ giúp cải thiện hiệu suất mà còn giảm thiểu chi phí vận hành và bảo trì.

Vật Liệu Tiên Tiến và Tính Năng Vượt Trội

Việc sử dụng các vật liệu tiên tiến như hợp kim nhôm, hợp kim titan, và các vật liệu composite có thể cải thiện độ bền và khả năng chịu nhiệt của thiết bị trao đổi nhiệt dạng ống chùm. Những vật liệu này không chỉ giúp giảm trọng lượng của thiết bị mà còn nâng cao khả năng chống ăn mòn và chịu áp lực, làm cho thiết bị phù hợp với các ứng dụng khắc nghiệt hơn.

Tiềm Năng Ứng Dụng Công Nghệ Xanh

Trong bối cảnh ngày càng chú trọng đến bảo vệ môi trường, việc áp dụng công nghệ xanh trong thiết kế và vận hành thiết bị trao đổi nhiệt ống chùm là một xu hướng tất yếu. Các giải pháp như sử dụng năng lượng tái tạo, tối ưu hóa quy trình sản xuất và giảm thiểu phát thải khí nhà kính có thể giúp nâng cao hiệu quả năng lượng và giảm thiểu tác động môi trường của thiết bị.

Đổi Mới Sáng Tạo Trong Thiết Kế và Vận Hành

Đổi mới sáng tạo trong thiết kế và vận hành thiết bị trao đổi nhiệt ống chùm có thể giúp nâng cao hiệu suất và giảm chi phí. Các thiết kế mới như ống chùm dạng xoắn, ống chùm có bề mặt tăng cường, và các hệ thống điều khiển tự động có thể cải thiện khả năng trao đổi nhiệt và tối ưu hóa quá trình vận hành. Việc áp dụng các giải pháp sáng tạo này không chỉ giúp cải thiện hiệu suất mà còn tạo ra giá trị gia tăng cho người sử dụng.

Kết Luận

Thiết bị trao đổi nhiệt ống chùm đóng vai trò quan trọng trong nhiều ngành công nghiệp, từ hóa chất, dầu khí đến thực phẩm và đồ uống. Với khả năng trao đổi nhiệt hiệu quả và độ bền cao, thiết bị này không chỉ giúp tối ưu hóa quá trình sản xuất mà còn giảm thiểu chi phí vận hành. Trong tương lai, việc áp dụng các công nghệ mới và vật liệu tiên tiến sẽ tiếp tục nâng cao hiệu suất và mở rộng các ứng dụng của thiết bị này. Đối với các doanh nghiệp, việc đầu tư vào thiết bị trao đổi nhiệt ống chùm không chỉ là một lựa chọn kinh tế mà còn là một giải pháp bền vững cho tương lai.
