Globe Valve 2 Inch: Biện Pháp Điều Tiết Lưu Lượng Chuyên Sâu Cho Công Nghiệp

Trong các hệ thống nhiệt lạnh và đường ống công nghiệp, việc kiểm soát lưu lượng không chỉ đơn thuần là đóng hay mở. Thực tế, nhiều kỹ sư đối mặt với bài toán hệ thống hơi nóng cần điều tiết lưu lượng cực kỳ chính xác hoặc các đường ống áp lực cao yêu cầu vận hành ổn định trong thời gian dài. Những loại van thông thường khi dùng để điều tiết thường gặp tình trạng rò rỉ, nhanh hỏng seat hoặc không thể kiểm soát dòng chảy ở các mức độ phần trăm khác nhau.

Đó chính là lý do globe valve 2 inch (van cầu) trở thành lựa chọn ưu tiên hàng đầu. Với cấu tạo đặc thù, dòng van này mang lại khả năng điều chỉnh lưu lượng tối ưu, độ kín khít tuyệt đối và hoạt động bền bỉ ngay cả trong môi trường áp lực lớn. Nếu bạn đang tìm kiếm một thiết bị giúp tối ưu hóa hiệu suất vận hành và giảm thiểu rủi ro cho hệ thống, việc hiểu sâu về van cầu 2 inch hay globe valve DN50 là bước đi chiến lược không thể bỏ qua.

Vì Sao Globe Valve 2 Inch Được Dùng Phổ Biến Trong Công Nghiệp?

Kích thước 2 inch (tương đương DN50) là mức kích thước "vàng" trong công nghiệp, phù hợp cho cả các nhánh ống phụ lẫn hệ thống chính. Sự phổ biến của van cầu đến từ khả năng xử lý những môi trường khắc nghiệt mà các dòng van khác thường bộc lộ yếu điểm.

• Khả năng điều tiết chính xác: Không giống như van cổng chỉ nên đóng hoặc mở hoàn toàn, van cầu điều tiết cho phép người vận hành điều chỉnh lưu lượng khí, hơi hoặc chất lỏng theo ý muốn bằng cách thay đổi khoảng cách giữa đĩa van và ghế van.

• Độ bền trong môi trường áp suất cao: Cấu tạo thân van dày và cơ chế đóng bằng cách ép trực tiếp đĩa van xuống seat giúp van chịu được áp lực ngược dòng rất tốt.

• Độ kín khít ưu việt: Thiết kế mặt tiếp xúc giữa đĩa và ghế van dạng hình nón hoặc phẳng giúp ngăn chặn hoàn toàn tình trạng rò rỉ, đặc biệt quan trọng trong các hệ thống hơi nóng hoặc hóa chất.

Globe Valve 2 Inch Là Gì?

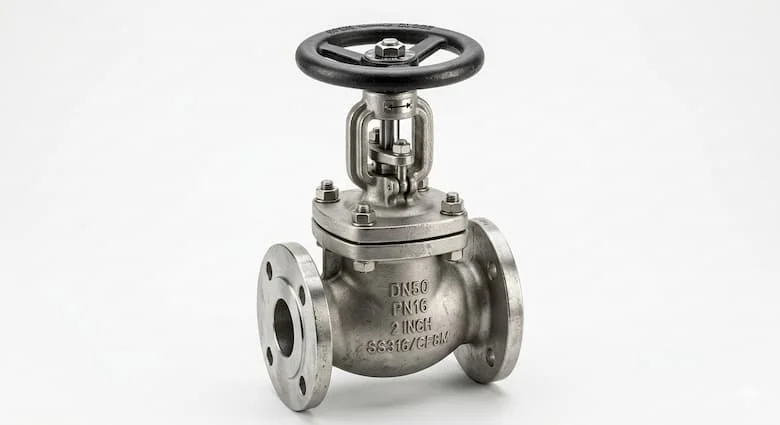

Theo định nghĩa kỹ thuật chuẩn công nghiệp, globe valve 2 inch là dòng van cầu có kích thước danh nghĩa 2 inch (DN50), được thiết kế để kiểm soát, điều tiết và đóng/ngắt dòng chảy của lưu chất bên trong hệ thống đường ống. Trong thực tế, bạn có thể bắt gặp thiết bị này dưới các tên gọi như van cầu DN50, van cầu hơi 2 inch hoặc đơn giản là globe valve DN50.

Tại sao globe valve điều tiết tốt hơn gate valve?

Điểm khác biệt nằm ở hành trình của đĩa van. Ở van cổng (gate valve), đĩa van di chuyển vuông góc với dòng chảy, nếu hé mở một phần, dòng chảy sẽ gây rung lắc và mài mòn đĩa van rất nhanh. Trong khi đó, ở globe valve, đĩa van di chuyển song song với hướng của dòng lưu chất tại vị trí tiếp xúc. Điều này giúp giảm thiểu hiện tượng mài mòn không đều và cho phép kiểm soát lưu lượng tuyến tính hơn.

Tại sao dòng chảy phải đổi hướng bên trong van?

Nếu nhìn vào mặt cắt, bạn sẽ thấy dòng chảy đi vào globe valve phải đi lên hoặc xuống qua một vách ngăn. Sự đổi hướng này tạo ra một trở lực nhất định nhưng lại là "chìa khóa" để đĩa van có thể áp sát vào ghế van một cách đồng tâm, tạo ra sự kiểm soát chính xác nhất đối với lưu chất.

Nguyên Lý Hoạt Động Của Van Can Cầu

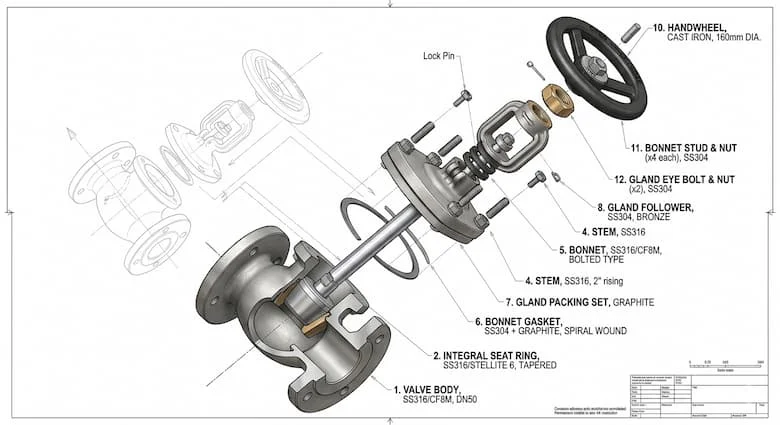

Cơ chế vận hành của van cầu dựa trên sự tịnh tiến của đĩa van thông qua trục (stem). Khi người vận hành xoay tay quay (handwheel), mô-men xoắn sẽ truyền đến trục van, đẩy đĩa van di chuyển lên hoặc xuống.

• Khi đóng van: Trục van ép đĩa van xuống mặt ghế van (seat). Lúc này, lực ép vuông góc giúp tạo ra một rào cản kín khít, ngăn không cho lưu chất đi qua khoang van.

• Khi mở van: Đĩa van được nâng lên khỏi vị trí seat, tạo ra khoảng trống cho lưu chất lưu thông. Tùy vào độ mở của đĩa mà lưu lượng đi qua sẽ lớn hay nhỏ.

Phân tích về tổn thất áp suất:

Một đặc điểm quan trọng cần lưu ý là globe valve có tổn thất áp suất (pressure drop) lớn hơn so với van bi hay van cổng. Lý do là vì dòng chảy buộc phải thay đổi hướng 90 độ hai lần khi đi qua khoang van. Tuy nhiên, sự đánh đổi này là hoàn toàn xứng đáng trong các ứng dụng cần van cầu điều tiết, nơi mà sự chính xác được ưu tiên hàng đầu so với tốc độ dòng chảy.

Phân Loại Van Cầu Phổ Biến

Tùy vào điều kiện làm việc cụ thể, van cầu được sản xuất từ nhiều loại vật liệu và kiểu kết nối khác nhau:

Phân theo vật liệu thân van

• Globe valve gang: Thường dùng cho hệ thống nước sạch, nước thải hoặc hơi nóng áp suất thấp. Đây là loại có chi phí tối ưu nhất.

• Globe valve thép WCB: Lựa chọn hàng đầu cho các hệ thống hơi nóng áp suất cao (boiler), dầu nóng hoặc môi trường có nhiệt độ lên tới 400°C.

• Globe valve inox 304/316: Chuyên dùng cho ngành thực phẩm, hóa chất hoặc các môi trường yêu cầu tính chống ăn mòn tuyệt đối.

Phân theo kiểu kết nối

• Nối ren: Phù hợp cho các ứng dụng áp suất thấp, dễ dàng lắp đặt và thay thế nhanh.

• Mặt bích: Là kiểu kết nối phổ biến nhất trong công nghiệp cho kích thước 2 inch, giúp chịu áp lực tốt và chống rung động hiệu quả.

• Hàn (Socket Weld/Butt Weld): Dùng cho các hệ thống yêu cầu độ kín tuyệt đối, không được phép rò rỉ ở các mối nối.

Thông Số Kỹ Thuật Quan Trọng Của Van Cầu

Để đảm bảo van hoạt động bền bỉ, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau:

1. Kích thước danh nghĩa: 2 inch, tương đương DN50 hoặc đường ống có phi ngoài xấp xỉ 60mm.

2. Áp suất làm việc: Phổ biến là PN16, PN25, PN40 (theo tiêu chuẩn châu Âu/Đức) hoặc Class 150, Class 300 (theo tiêu chuẩn Mỹ).

3. Tiêu chuẩn kết nối: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), BS (Anh). Việc chọn sai tiêu chuẩn mặt bích sẽ khiến bạn không thể lắp đặt van vào đường ống.

4. Kiểu Seat (Ghế van):

   • Metal seat: Ghế bằng kim loại, chịu được nhiệt độ cực cao và ma sát lớn.

   • Soft seat: Ghế bằng PTFE hoặc cao su, độ kín tuyệt đối nhưng giới hạn về nhiệt độ.

Tại sao phải chọn đúng tiêu chuẩn mặt bích?

Nhiều trường hợp khách hàng mua van tiêu chuẩn JIS 10K nhưng đường ống hiện hữu lại dùng mặt bích ANSI Class 150. Mặc dù cùng kích thước 2 inch, nhưng số lỗ bulông và tâm lỗ sẽ khác nhau, dẫn đến việc không thể kết nối.

So Sánh Globe Valve Và Gate Valve 2 Inch

Dưới đây là bảng so sánh giúp bạn đưa ra quyết định chính xác giữa hai dòng van phổ biến nhất:

Kết luận: Nếu bạn cần kiểm soát dòng chảy ở các mức 30%, 50% hay 70%, hãy chọn van cầu. Nếu bạn chỉ cần dòng chảy đi qua hoàn toàn mà không bị sụt áp, hãy chọn gate valve.

Ứng Dụng Van Cầu Trong Công Nghiệp

Nhờ tính đa năng, van cầu 2 inch xuất hiện dày đặc trong các ngành công nghiệp trọng yếu:

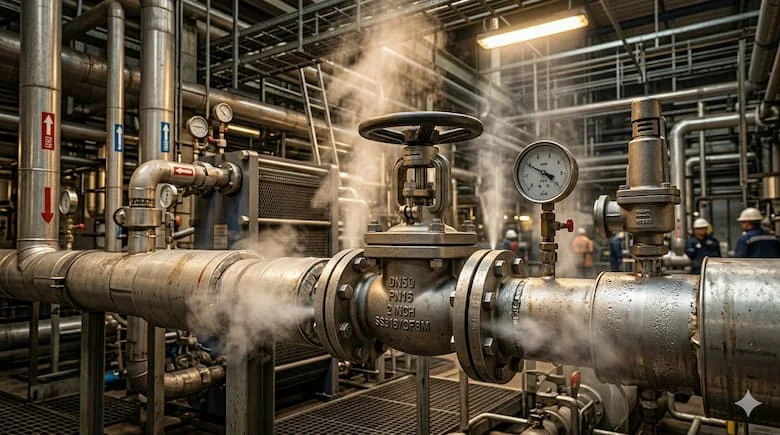

• Hệ thống lò hơi, hơi nóng (Steam): Đây là "đất diễn" chính của globe valve. Khả năng chịu nhiệt của thép và inox kết hợp với thiết kế chống rò rỉ giúp kiểm soát hơi quá nhiệt an toàn.

• Ngành thực phẩm và đồ uống: Sử dụng van cầu inox 316 để điều tiết dòng chảy của nguyên liệu lỏng, đảm bảo vệ sinh an toàn thực phẩm.

• Hệ thống dầu nóng: Các nhà máy dệt nhuộm, gỗ thường dùng van cầu thép để chịu được nhiệt độ dầu truyền nhiệt lên đến 300°C.

• Hệ thống xử lý hóa chất: Các dòng van cầu nhựa hoặc inox chống lại sự ăn mòn của axit và kiềm.

Những Sai Lầm Thường Gặp Khi Sử Dụng

Dù là dòng van bền bỉ, nhưng van cầu vẫn thường bị hư hỏng sớm do các lỗi sau:

1. Lắp ngược chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Nếu lắp ngược, áp suất sẽ đè lên phía trên đĩa van, khiến việc mở van trở nên cực kỳ nặng nề và nhanh hỏng trục.

2. Dùng sai vật liệu: Sử dụng van gang cho hệ thống hơi nóng áp suất cao dẫn đến nứt vỡ thân van do sốc nhiệt.

3. Không bảo trì định kỳ: Cặn bẩn bám vào seat van lâu ngày sẽ làm xước bề mặt tiếp xúc, gây ra tình trạng "đóng không kín".

4. Siết tay quay quá mạnh: Nhiều người dùng mỏ lết để siết tay quay khi thấy van bị rò rỉ nhẹ, điều này vô tình làm cong trục van hoặc làm biến dạng đĩa van.

Cách Chọn Van Cầu Phù Hợp

Hãy tuân thủ Checklist sau để chọn được sản phẩm ưng ý:

• Bước 1: Xác định môi trường lưu chất (Nước, hơi, dầu hay hóa chất?).

• Bước 2: Kiểm tra nhiệt độ và áp suất vận hành tối đa của hệ thống.

• Bước 3: Lựa chọn vật liệu phù hợp (Gang, Thép, Inox hay Đồng).

• Bước 4: Xác định kiểu kết nối (Mặt bích tiêu chuẩn gì? Ren hay hàn?).

• Bước 5: Lựa chọn thương hiệu uy tín để đảm bảo độ bền và chế độ bảo hành.

Câu Hỏi Thường Gặp (FAQ)

1. Globe valve 2 inch tương đương DN bao nhiêu?

Kích thước 2 inch tương đương với đường kính danh nghĩa DN50 trong hệ mét.

2. Globe valve có dùng để điều tiết lưu lượng được không?

Có, điều tiết lưu lượng là ưu điểm lớn nhất và quan trọng nhất của globe valve so với các dòng van khác.

3. Van cầu dùng cho hơi nóng được không?

Hoàn toàn được. Tuy nhiên, bạn nên ưu tiên chọn loại thân thép WCB hoặc Inox với thiết kế chuyên dụng cho hơi nóng (steam) để đảm bảo tuổi thọ.

4. Nên chọn nối ren hay mặt bích?

Với kích thước 2 inch, nếu dùng cho công nghiệp áp suất cao, bạn nên chọn nối mặt bích để đảm bảo độ chắc chắn và dễ bảo trì. Nối ren chỉ nên dùng cho các đường ống nhỏ hoặc áp suất thấp.

Tổng Kết

Globe valve 2 inch là một giải pháp kỹ thuật toàn diện cho các bài toán điều tiết lưu lượng trong công nghiệp. Việc lựa chọn đúng vật liệu, tiêu chuẩn kết nối và tuân thủ nguyên lý lắp đặt không chỉ giúp hệ thống vận hành bền bỉ mà còn tiết kiệm đáng kể chi phí sửa chữa về lâu dài.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về globe valve 2 inch .
