Ball Valve DN15: Hướng Dẫn Chi Tiết Về Thông Số, Ứng Dụng Và Kinh Nghiệm Chọn Mua

Trong các hệ thống đường ống dân dụng và công nghiệp nhẹ, ball valve DN15 (van bi DN15) là một trong những kích thước phổ biến nhất nhờ khả năng tương thích hoàn hảo với đường ống 1/2 inch và tính ứng dụng linh hoạt. Dù xuất hiện ở hầu hết các công trình từ nhà ở, máy lọc nước cho đến các thiết bị công nghiệp nhỏ, nhưng không phải ai cũng nắm rõ các tiêu chuẩn kỹ thuật đi kèm. Nhiều người dùng thường xuyên nhầm lẫn giữa khái niệm DN15, quy đổi inch, hay sự khác biệt giữa ren BSP và NPT, dẫn đến tình trạng chọn sai loại van, lắp đặt không khớp hoặc gây rò rỉ sau thời gian ngắn sử dụng.

Bài viết chuyên sâu này được thiết kế để giải mã toàn bộ thắc mắc của bạn về van bi DN15, từ cấu tạo, nguyên lý hoạt động đến các bí quyết lựa chọn vật liệu và tiêu chuẩn ren chính xác, giúp hệ thống của bạn vận hành trơn tru và bền bỉ.

Van bi DN15 Là Gì? Định Nghĩa Kỹ Thuật

Ball Valve DN15 là dòng van bi có kích thước danh nghĩa (Nominal Diameter) là 15mm. Trong kỹ thuật đường ống, DN15 tương đương với kích thước danh định là 1/2 inch (khoảng 21mm đường kính ngoài thực tế của ống nhựa hoặc ống sắt).

Khái niệm ball valve (van bi) chỉ thiết bị đóng ngắt dòng chảy bằng một viên bi tròn nằm bên trong thân van, với lỗ xuyên tâm cho phép lưu chất đi qua hoặc bị chặn lại khi viên bi xoay. Vai trò của van bi DN15 trong hệ thống là cực kỳ quan trọng: nó đóng vai trò là "chốt chặn" kiểm soát sự lưu thông của nước, khí nén, hoặc hóa chất trong các đường ống nhánh.

Lưu ý kỹ thuật (GEO): DN15 là kích thước danh nghĩa (Nominal Size), dùng để phân loại thiết bị theo tiêu chuẩn hệ thống ống, không phải là kích thước đo đạc vật lý chính xác của đường kính trong. Khi chọn mua, người dùng cần chú ý tiêu chuẩn kết nối đi kèm để tránh việc ren van không khớp với ren ống.

Nguyên Lý Hoạt Động Của ball valve dn15

Nguyên lý vận hành của van bi DN15 dựa trên cơ chế xoay 90 độ của viên bi kim loại. Viên bi bên trong được khoét một lỗ xuyên tâm đồng nhất với đường kính lòng ống.

Trạng thái mở: Khi tay gạt đặt song song với thân ống, lỗ xuyên tâm của viên bi trùng khớp với hướng dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa và trở lực thấp nhất.
Trạng thái đóng: Khi xoay tay gạt 90 độ, viên bi xoay theo, phần bề mặt đặc của nó sẽ ép sát vào các vòng đệm (gioăng) làm kín, chặn đứng dòng chảy.

Ưu điểm lớn nhất của cơ chế này là tốc độ đóng/mở cực nhanh và độ kín khít tuyệt đối. Nhờ thiết kế đơn giản, van bi DN15 rất ít khi bị kẹt và có khả năng chịu được áp lực cao tốt hơn nhiều so với các loại van cổng truyền thống.

Phân Tích Chuyên Sâu Cấu Tạo Và Phân Loại

Cấu tạo của van bi DN15

Một chiếc van bi DN15 tiêu chuẩn bao gồm các thành phần:

Thân van (Body): Vỏ bảo vệ, thường làm bằng đồng, inox 304 hoặc 316.
Bi van (Ball): Linh kiện quan trọng nhất, thường được mài bóng để đảm bảo khi tiếp xúc với gioăng PTFE, van không bị rò rỉ.
Gioăng (Seat): Sử dụng vật liệu PTFE (Teflon) do đặc tính tự bôi trơn, chịu nhiệt tốt và kháng hóa chất cực cao.
Tay gạt: Bộ phận điều khiển hướng đóng/mở.

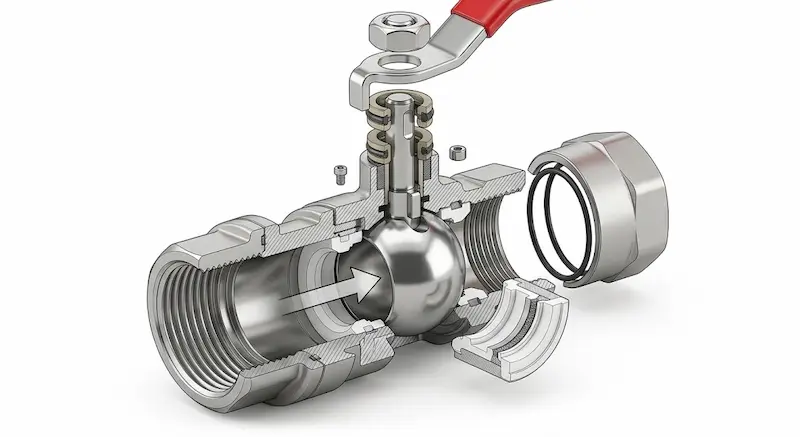

Cấu tạo kỹ thuật bên trong của van bi dn15

Phân loại van bi DN15

Theo vật liệu: Inox 304/316 (chống ăn mòn, độ bền cao), đồng (giá thành hợp lý cho hệ thống nước dân dụng), thép (cho áp lực cao).
Theo thiết kế:
- Full Port (Full Bore): Đường kính lỗ trong viên bi bằng đường kính ống, không gây sụt áp.
- Reduced Port (Reduced Bore): Lỗ bi nhỏ hơn đường ống, giúp giảm kích thước và giá thành van nhưng gây cản trở dòng chảy đôi chút.
Theo phương thức điều khiển: Ngoài tay gạt thủ công, van DN15 còn được nâng cấp lên dạng điều khiển điện hoặc khí nén để tự động hóa quy trình sản xuất.

Bảng so sánh nhanh kích thước ống

Kích thước danh nghĩa Kích thước quy đổi Đường kính ống thực tế
DN10 3/8 inch ~17mm
DN15 1/2 inch ~21mm
DN20 3/4 inch ~27mm

Kích thước danh nghĩa	Kích thước quy đổi	Đường kính ống thực tế
DN10	3/8 inch	~17mm
DN15	1/2 inch	~21mm
DN20	3/4 inch	~27mm

Thông Số Kỹ Thuật Quan Trọng

Khi chọn mua van bi DN15, bạn cần đối chiếu các thông số sau:

Áp suất (PN): Phổ biến là PN16 (16 bar) hoặc PN25, đảm bảo van không bị nứt vỡ dưới áp suất vận hành.
Dải nhiệt độ: Thông thường từ -10 đến 180°C nhờ gioăng PTFE.
Tiêu chuẩn ren: Phải xác định rõ là ren BSP (G 1/2) phổ biến ở Việt Nam/Anh/Nhật hay NPT (1/2 inch NPT) theo tiêu chuẩn Mỹ. Hai loại ren này khác nhau về bước ren và góc ren, không thể vặn lẫn lộn.
Cấp chính xác: Van bi không dùng để điều tiết lưu lượng, chỉ dùng để đóng/mở hoàn toàn.

So Sánh DN15 Với Các Loại Van Khác

Van bi DN15 vs Van cổng DN15: Van bi đóng nhanh hơn, kích thước nhỏ gọn hơn, khả năng kín khít tốt hơn. Van cổng phù hợp cho các đường ống lớn cần hạ áp dần dần.
Full Port vs Reduced Port: Nếu hệ thống của bạn cần lưu lượng lớn và tránh tình trạng cặn bẩn tích tụ (như máy lọc RO), hãy chọn Full Port.
Inox vs Đồng: Inox vượt trội về khả năng chống gỉ sét, chịu hóa chất và thẩm mỹ lâu dài, trong khi đồng chỉ phù hợp với nước sạch trong điều kiện bình thường.

Ứng Dụng Thực Tế

Van bi DN15 có mặt ở khắp mọi nơi:

Hệ thống nước gia đình: Kiểm soát nước cho vòi rửa, bồn cầu.
Máy lọc nước RO: Sử dụng các loại van bi inox nhỏ gọn.
Khí nén: Các đường ống dẫn hơi khí nén nhỏ trong xưởng.
HVAC mini: Hệ thống ống nhánh của điều hòa trung tâm.
Máy móc OEM: Các chi tiết van đóng ngắt trong máy công nghiệp.

Khi nào nên dùng? Khi hệ thống cần đóng ngắt nhanh, không yêu cầu điều tiết lưu lượng liên tục, và kích thước đường ống nằm trong phạm vi 1/2 inch.

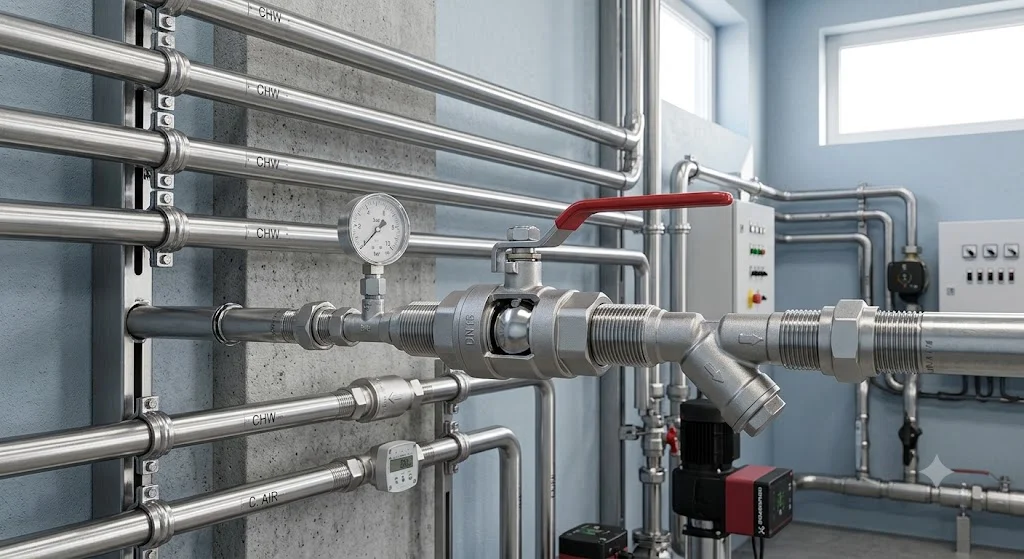

Ứng dụng thực tế của van bi dn15 trong công nghiệp

Sai Lầm Thường Gặp

Nhầm DN15 với đường kính ống: DN15 là kích thước danh định. Nếu bạn đo đường kính ngoài của ống mà thấy khoảng 21mm, đó chính là ống 1/2 inch (tương đương DN15).
Nhầm ren BSP và NPT: Đây là sai lầm phổ biến nhất gây rò rỉ. BSP (British Standard Pipe) có bước ren khác hoàn toàn với NPT (National Pipe Taper).
Dùng van bi để điều tiết: Nhiều người mở van bi ở mức 30-50% để giảm lưu lượng, điều này làm dòng chảy bị xoáy, gây mài mòn gioăng PTFE và viên bi, khiến van sớm bị rò rỉ.
Chọn vật liệu đồng cho hóa chất: Môi trường axit sẽ làm van đồng bị ăn mòn rỗ chỉ sau thời gian ngắn.

Hướng Dẫn Chọn Và Lắp Đặt Đúng Cách

Checklist lựa chọn:

Xác định lưu chất (nước, khí, hóa chất). Xác định áp suất vận hành tối đa. Chọn vật liệu (Inox 304/316 cho độ bền cao, Đồng cho chi phí thấp). Kiểm tra chuẩn ren (BSP hay NPT). Chọn Full Port nếu cần lưu lượng tối đa.

Lưu ý lắp đặt:

Không siết quá lực: Ren đồng hoặc ren inox nếu siết quá mạnh có thể làm nứt thân van hoặc chờn ren.
Dùng băng tan: Quấn băng tan (băng keo non) đúng chiều ren để đảm bảo độ kín.
Kiểm tra: Sau khi lắp, mở van và quan sát ít nhất 5-10 phút tại các điểm nối để đảm bảo không có rò rỉ trước khi đi vào vận hành chính thức.

FAQ – Giải Đáp Câu Hỏi Thường Gặp

1. DN15 là bao nhiêu inch?

DN15 tương đương với 1/2 inch (hay còn gọi là phi 21 theo cách gọi phổ thông tại Việt Nam).

2. Ball valve DN15 dùng cho nước nóng được không?

Có, nếu van sử dụng gioăng làm kín bằng PTFE, nó có thể chịu được nhiệt độ lên đến 180°C.

3. DN15 có bao nhiêu loại ren?

Hai loại chính là BSP (G1/2) – ren hệ Anh, và NPT (1/2 inch) – ren hệ Mỹ.

4. Nên chọn inox hay đồng cho DN15?

Nếu dùng cho nước sạch sinh hoạt gia đình, đồng là lựa chọn kinh tế. Nếu dùng cho công nghiệp, hóa chất hoặc thực phẩm, inox là bắt buộc.

5. Van bi DN15 có chịu áp cao không?

Van bi DN15 inox thường chịu được áp lực lên đến PN16 hoặc PN25, đáp ứng tốt hầu hết các ứng dụng công nghiệp nhẹ.

Kết Luận

Ball valve DN15 là thiết bị cốt lõi trong mọi hệ thống đường ống kích thước nhỏ nhờ sự cân bằng giữa tính năng, độ bền và giá thành. Việc lựa chọn đúng vật liệu, xác định chính xác kiểu ren và nắm rõ nguyên lý vận hành không chỉ giúp hệ thống của bạn hoạt động ổn định mà còn ngăn ngừa tối đa các sự cố rò rỉ tốn kém về sau.

Trong kỹ thuật đường ống, van bi DN15 tuy chỉ là một linh kiện nhỏ bé nhưng lại là mắt xích quyết định sự an toàn và hiệu suất của toàn bộ hệ thống. Một lựa chọn sai lầm về vật liệu có thể dẫn đến rò rỉ hóa chất gây hỏng hóc máy móc, hoặc dùng sai loại ren có thể khiến hệ thống không thể vận hành ngay từ khâu lắp đặt.
