Van Cầu DN25: Giải Pháp Kiểm Soát Lưu Lượng Chính Xác Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống công nghiệp, van cầu DN25 đóng vai trò như một "nhạc trưởng" điều khiển dòng chảy, được sử dụng phổ biến nhờ khả năng điều tiết lưu lượng cực kỳ chính xác và độ bền vượt trội trong môi trường áp suất trung bình. Khác với các dòng van đóng ngắt thông thường, thiết kế đặc thù của van cầu cho phép người vận hành kiểm soát lưu lượng theo ý muốn, từ đó tối ưu hóa quy trình sản xuất và bảo vệ các thiết bị phía sau. Tuy nhiên, nhiều người dùng hiện nay vẫn nhầm lẫn giữa công năng của van cầu và van bi, dẫn đến việc lựa chọn sai thiết bị, gây ra tình trạng tổn thất áp suất không cần thiết hoặc làm suy giảm tuổi thọ của cả hệ thống.

Bài viết này sẽ giúp bạn hiểu rõ van cầu DN25 là gì, phân tích chuyên sâu về nguyên lý hoạt động, cấu tạo, cũng như những kinh nghiệm "xương máu" khi lựa chọn và lắp đặt thiết bị cho từng ứng dụng cụ thể.

Van Cầu DN25 Là Gì?

Van cầu DN25 (tên tiếng Anh là Globe Valve) là thiết bị dùng để điều tiết dòng chảy dựa trên chuyển động tuyến tính của đĩa van trong thân có hình dạng giống quả cầu. Kích thước danh nghĩa DN25 tương đương với đường kính ống 1 inch (khoảng 34mm đường kính ngoài thực tế đối với ống thép tiêu chuẩn).

Khác với các dòng van đóng/mở nhanh như van bi, van cầu hơi  được thiết kế chuyên biệt cho mục đích điều chỉnh lưu lượng. Nhờ vào cấu trúc bên trong với vách ngăn và cửa van dạng hình cầu, lưu chất khi đi qua van sẽ phải đổi hướng, tạo ra lực cản cần thiết để người dùng có thể kiểm soát chính xác mức độ lưu thông của lưu chất (hơi nước, khí, hoặc chất lỏng). Đây chính là lý do vì sao trong các nhà máy, van cầu luôn là lựa chọn hàng đầu cho các vị trí cần ổn định lưu lượng.

Nguyên Lý Hoạt Động, cơ chế vận hành Của Van Cầu DN25

Cơ chế vận hành của van cầu hơi dựa trên sự di chuyển lên – xuống của trục van (stem). Khi tác động lực vào tay quay, trục van sẽ đẩy đĩa van (disc) tiếp xúc hoặc rời xa khỏi ghế van (seat).

Điều làm nên sự đặc biệt của loại van này chính là thiết kế đường dẫn lưu chất bên trong. Dòng chảy khi đi vào thân van sẽ bị buộc phải thay đổi hướng dòng theo hình chữ S trước khi thoát ra ngoài. Chính thiết kế "khắc nghiệt" này lại là lợi thế giúp van cầu điều tiết lưu lượng cực tốt, vì nó hạn chế tối đa hiện tượng rung lắc và va đập thủy lực mà các loại van đóng ngắt nhanh thường gặp phải.

Tổn thất áp suất qua van cầu thường cao hơn so với van bi, nhưng đây là một "sự đánh đổi" cần thiết để đạt được độ chính xác trong việc kiểm soát lưu lượng. Nếu bạn cần một thiết bị có thể dừng dòng chảy ngay lập tức mà không quan tâm đến điều tiết, hãy dùng van bi. Nhưng nếu cần sự tinh tế trong việc chia lưu lượng, van cầu hơi chính là đáp án.

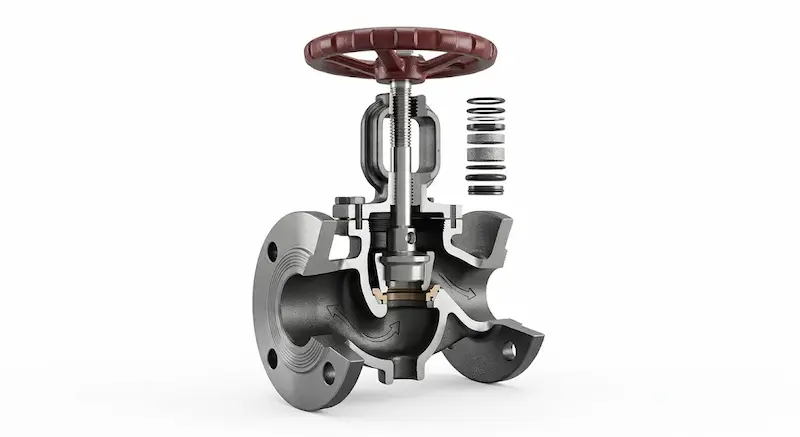

Phân Tích Chuyên Sâu Cấu Tạo Van Cầu DN25

Cấu tạo của một chiếc van cầu hơi tiêu chuẩn bao gồm các bộ phận chính được gia công tỉ mỉ để đảm bảo độ bền cao:

• Thân van (Body): Thường được đúc từ gang, thép carbon hoặc inox 304/316 tùy thuộc vào môi trường sử dụng. Hình dáng hình cầu đặc trưng giúp chịu áp lực cực tốt.

• Đĩa van (Disc): Bộ phận tiếp xúc trực tiếp với lưu chất. Đĩa van có thể dạng côn, dạng nấm hoặc dạng hình cầu, quyết định độ kín của van.

• Ghế van (Seat): Là phần tiếp xúc với đĩa van. Một chiếc ghế van được mài bóng và gia công chính xác sẽ quyết định khả năng chống rò rỉ tuyệt đối của thiết bị.

• Trục van (Stem): Liên kết tay quay với đĩa van, chuyển hóa chuyển động quay thành chuyển động tuyến tính.

• Gioăng làm kín: Thường làm từ vật liệu chịu nhiệt, đảm bảo không có lưu chất rò rỉ ra ngoài tại vị trí trục van.

Thiết kế chữ S bên trong thân van giúp áp lực dòng chảy được phân bổ đều lên đĩa van, khiến cho việc đóng mở van trở nên nhẹ nhàng hơn dù dưới áp suất cao.

Phân Loại Van Cầu DN25

Tùy vào điều kiện làm việc, van cầu hơi được chia thành nhiều nhóm:

• Theo vật liệu:

  • Van cầu gang: Phù hợp cho nước, dầu, khí ở nhiệt độ thường.

  • Van cầu inox 304/316: Chống ăn mòn, phù hợp cho hóa chất, thực phẩm.

  • Van cầu thép: Dùng cho hệ thống hơi nóng có áp suất cao.

• Theo kết nối:

  • Van cầu ren (Threaded): Tiện lợi, dễ lắp đặt cho đường ống 1 inch nhỏ.

  • Van cầu mặt bích (Flanged): Dùng cho hệ thống yêu cầu độ chắc chắn cao, dễ dàng tháo lắp bảo trì.

• Theo phương thức điều khiển:

  • Tay quay thủ công: Phổ biến nhất.

  • Điều khiển điện/khí nén: Tự động hóa quá trình điều tiết lưu lượng từ xa.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo hệ thống vận hành đúng ý đồ thiết kế, bạn cần nắm vững các thông số kỹ thuật dưới đây:

Thông số kỹ thuật	Giá trị phổ biến
Kích thước	DN25 (1 inch)
Áp suất làm việc	PN16, PN25, PN40
Nhiệt độ tối đa	Lên đến 300°C (với van thép/inox)
Kiểu kết nối	Ren hoặc Mặt bích (BS/DIN/JIS)
Vật liệu thân	Gang dẻo, Inox 304, WCB
Ứng dụng chính	Hơi nước, nước nóng, khí, dầu

Việc đối chiếu các thông số này với tài liệu kỹ thuật của hệ thống là bắt buộc trước khi đặt mua.

So Sánh Van Cầu hơi Với Các Loại Van Khác

Việc hiểu rõ sự khác biệt giữa van cầu hơi và các dòng van khác sẽ giúp bạn đưa ra lựa chọn sáng suốt:

• Van cầu vs Van bi: Van bi dùng để đóng/mở nhanh, tổn thất áp suất thấp nhưng không dùng được để điều tiết. Van cầu dùng để điều tiết lưu lượng cực tốt nhưng có tổn thất áp suất cao.

• Van cầu vs Van cổng: Van cổng cũng dùng để đóng/mở hoàn toàn, không có chức năng điều tiết. Nếu bạn dùng van cổng để điều tiết, đĩa van sẽ bị rung lắc và hỏng chỉ sau thời gian ngắn.

Nhấn mạnh: Van cầu DN25 là "nhạc trưởng" điều tiết, còn van bi là "cánh cửa" đóng mở nhanh. Đừng sử dụng sai mục đích!

Ứng Dụng Thực Tế Của Van Cầu hơi

Van cầu hơi là thiết bị không thể thiếu trong:

• Hệ thống hơi nước (Steam): Điều khiển dòng hơi cho các bộ trao đổi nhiệt, nồi hơi.

• HVAC: Kiểm soát dòng nước nóng/lạnh trong các hệ thống tòa nhà.

• Nhà máy thực phẩm/hóa chất: Điều tiết lượng nguyên liệu lỏng trong các đường ống dẫn.

• Hệ thống dầu nóng: Khả năng chịu nhiệt tốt khiến van cầu trở thành lựa chọn số 1.

• PCCC phụ trợ: Dùng trong các nhánh cấp nước yêu cầu lưu lượng ổn định.

Khi nào nên dùng?

Hãy sử dụng khi bạn cần kiểm soát chính xác lưu lượng, cần giảm áp suất dòng chảy, hoặc ở những vị trí mà sự thay đổi lưu lượng ảnh hưởng trực tiếp đến hiệu suất vận hành của thiết bị đầu cuối.

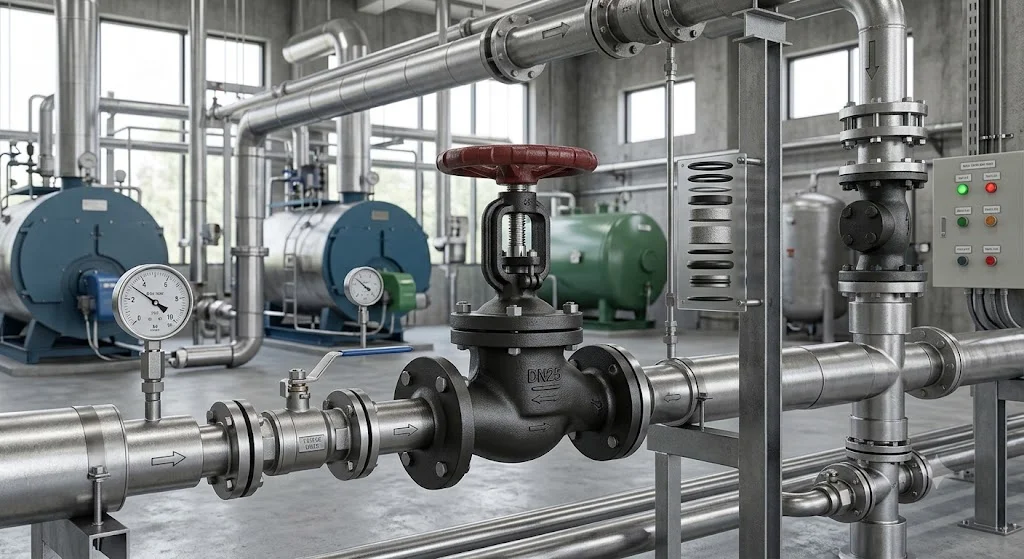

Hướng Dẫn Cách Chọn Và Lắp Đặt

Checklist chọn van cầu chuẩn chuyên gia:

Xác định môi chất (Hơi, nước, dầu hay hóa chất?). Chọn áp suất PN phù hợp với thiết kế hệ thống. Chọn vật liệu thân tương thích với môi chất (Inox cho ăn mòn, thép cho hơi nóng). Chọn kiểu kết nối: Ren cho đường ống nhỏ, bích cho hệ thống cần sự ổn định. Kiểm tra tiêu chuẩn kết nối (BS, DIN, JIS) để khớp với mặt bích sẵn có.

Lưu ý khi lắp đặt:

• Chiều dòng chảy: Đây là điều quan trọng nhất. Trên thân van luôn có mũi tên chỉ chiều dòng chảy. Lắp đúng chiều giúp van đóng kín và giảm hư hại đĩa van.

• Vị trí: Lắp đặt tại nơi có thể dễ dàng tiếp cận để vận hành tay quay.

• Kiểm tra: Sau khi lắp, mở van từ từ để tránh tình trạng sốc áp, kiểm tra kỹ các mối nối xem có bị rò rỉ không.

FAQ – Giải Đáp Câu Hỏi Thường Gặp

Van cầu DN25 là gì?

 Là loại van điều tiết lưu lượng chính xác, sử dụng đĩa van dạng cầu di chuyển tuyến tính.

DN25 tương đương bao nhiêu inch?

 DN25 tương đương với ống 1 inch.

Van cầu hơi khác gì van bi DN25?

 Van cầu dùng để điều tiết lưu lượng, còn van bi chỉ dùng để đóng mở hoàn toàn.

Van cầu hơi dùng cho hơi được không?

 Rất tốt, đặc biệt là các dòng van cầu thép/inox chuyên dụng cho hơi nóng.

Van cầu có bị tổn thất áp suất không?

 Có, do dòng chảy bị thay đổi hướng, đây là đặc điểm kỹ thuật để giúp điều tiết lưu lượng tốt hơn.

Kết Luận

Van cầu DN25 là thiết bị không thể thiếu trong các hệ thống đòi hỏi sự tinh tế trong điều khiển lưu lượng. Việc lựa chọn đúng vật liệu, tiêu chuẩn áp suất và tuân thủ nguyên tắc lắp đặt không chỉ giúp hệ thống vận hành trơn tru, ổn định mà còn giúp bạn tiết kiệm đáng kể chi phí bảo trì và thay thế thiết bị trong dài hạn. Đừng để một sai lầm nhỏ trong lựa chọn thiết bị trở thành rào cản cho hiệu suất toàn bộ quy trình sản xuất của bạn.
