Van Cân Bằng Đẳng Thế: Giải Pháp "Vàng" Cho Hệ Thống Thủy Lực Và HVAC Hiện Đại

Trong các công trình kiến trúc hiện đại, từ tòa nhà văn phòng cao tầng, bệnh viện, khách sạn cho đến các nhà máy sản xuất công nghiệp, hệ thống điều hòa không khí (HVAC) và hệ thống cấp nước tuần hoàn đóng vai trò như "hệ tuần hoàn máu" duy trì sự sống cho tòa nhà. Tuy nhiên, một trong những thách thức kỹ thuật lớn nhất mà các kỹ sư thiết kế thường gặp phải chính là hiện tượng mất cân bằng thủy lực. Sự chênh lệch áp suất giữa các nhánh đường ống dẫn đến việc lưu lượng nước không được phân phối đồng đều: những nhánh gần bơm thì lưu lượng quá dư thừa, trong khi các nhánh ở xa hoặc tầng cao lại thiếu hụt nước trầm trọng. Kết quả là nơi quá lạnh, nơi lại không đủ tải, gây lãng phí năng lượng khủng khiếp và làm suy giảm tuổi thọ của bơm.

Để giải quyết triệt để vấn đề này, van cân bằng đẳng thế được các kỹ sư tin dùng như một giải pháp then chốt giúp ổn định áp suất và đảm bảo lưu lượng phân phối đồng đều. Vậy chính xác thì loại van này là gì, tại sao nó lại quan trọng và làm thế nào để chọn lựa đúng loại cho hệ thống? Hãy cùng chúng tôi đi sâu vào phân tích chuyên môn trong bài viết này.

Van Cân Bằng Đẳng Thế Là Gì? Định Nghĩa Kỹ Thuật Chuyên Sâu

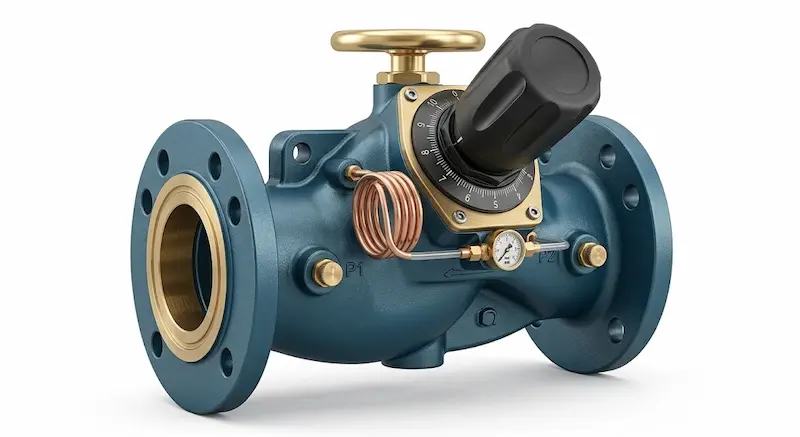

Van cân bằng đẳng thế (tên tiếng Anh thường gặp là Pressure Independent Balancing Valve hoặc Differential Pressure Control Valve) là thiết bị thủy lực chuyên dụng được thiết kế để điều chỉnh và duy trì sự cân bằng áp suất giữa các nhánh đường ống trong một hệ thống tuần hoàn khép kín. Khái niệm "đẳng thế" (Equal pressure potential) ở đây đề cập đến khả năng đưa các điểm khác nhau trong hệ thống về cùng một mức chênh lệch áp suất tiềm năng thiết kế, từ đó đảm bảo rằng bất kể tải trọng của hệ thống thay đổi ra sao, lưu lượng nước chảy qua các nhánh vẫn luôn ổn định ở mức tính toán ban đầu.

Vai trò "điều tiết" trong hệ thống thủy lực

Trong một hệ thống bơm tuần hoàn, áp suất tại đầu ra của bơm luôn cao hơn áp suất tại điểm xa nhất. Nếu không có van cân bằng, dòng nước sẽ luôn có xu hướng đi theo con đường "ít lực cản nhất". Đây chính là lý do các thiết bị đầu cuối (AHU, FCU) ở gần bơm thường làm việc quá tải, trong khi các thiết bị ở xa luôn trong tình trạng "đói" nước lạnh. Van cân bằng đẳng thế hoạt động như một "trọng tài" thông minh, tự động điều chỉnh lực cản cục bộ để ép dòng chảy đi đúng vào những vị trí cần thiết, giữ cho hệ thống luôn ở trạng thái cân bằng động hoàn hảo.

Nguyên Lý Hoạt Động: Cơ Chế "Tự Điều Chỉnh" Thông Minh

Nguyên lý hoạt động của van cân bằng đẳng thế dựa trên sự tương tác giữa áp suất tĩnh của dòng chảy và lực đàn hồi của lò xo bên trong thân van. Khi áp suất đầu vào thay đổi do bơm tăng/giảm công suất hoặc do các van nhánh khác đóng/mở, thiết bị sẽ tự động phản ứng mà không cần tín hiệu điện từ bên ngoài.

Cơ chế điều chỉnh áp suất chênh lệch (ΔP)

Trái tim của van là cơ chế màng ngăn kết nối với một lò xo hiệu chuẩn. Khi áp suất chênh lệch trước và sau van vượt quá mức thiết lập, màng ngăn sẽ bị đẩy, ép vào tiết diện mở của van, làm giảm đường kính dòng chảy. Khi áp suất chênh lệch giảm xuống, lò xo sẽ đẩy màng ngăn trở lại vị trí mở rộng hơn. Quá trình này diễn ra liên tục, tạo ra một mức lưu lượng không đổi ngay cả khi áp suất trong toàn hệ thống trồi sụt thất thường.

Tại sao sự cân bằng này là bắt buộc?

1. Tránh quá tải bơm: Khi các nhánh xa được cân bằng, áp suất hồi về bơm ổn định hơn, giúp bơm vận hành ở điểm làm việc tối ưu (Best Efficiency Point), kéo dài tuổi thọ motor.

2. Đảm bảo hiệu suất trao đổi nhiệt: Một hệ thống HVAC chỉ đạt công suất làm lạnh tối đa khi lưu lượng nước đi qua bộ trao đổi nhiệt đúng với lưu lượng thiết kế. Van cân bằng đảm bảo điều kiện này luôn được duy trì.

3. Tiết kiệm năng lượng: Việc cân bằng chính xác giúp hệ thống vận hành đúng công suất thực tế, không gây lãng phí năng lượng cho việc "bơm thừa" ở các nhánh gần.

Phân Tích Cấu Tạo: Đỉnh Cao Của Kỹ Thuật Cơ Khí

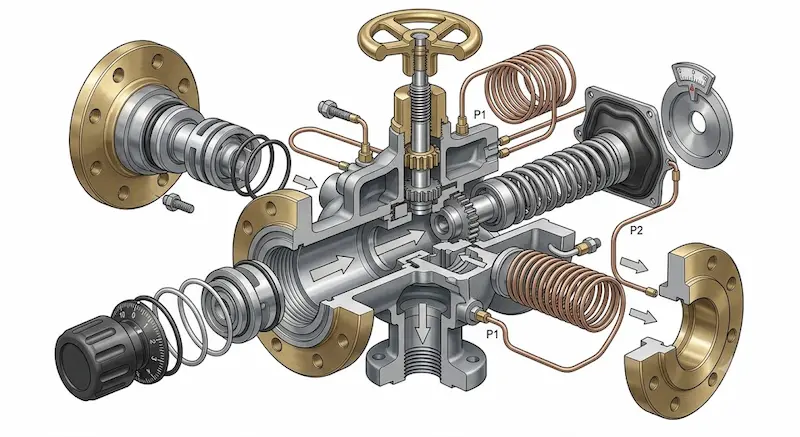

Để đạt được độ chính xác cao trong việc kiểm soát lưu lượng, cấu tạo của van cân bằng đẳng thế cần sự tinh tế đến từng chi tiết:

• Thân van: Thường được đúc từ đồng đỏ, gang cầu hoặc inox cao cấp. Việc chọn vật liệu phụ thuộc vào loại lưu chất (nước lạnh, nước nóng hay dung dịch glycol).

• Lò xo cân bằng: Đây là thành phần quan trọng nhất. Một chiếc lò xo chuẩn cần có độ đàn hồi cực cao và ổn định trong thời gian dài, đảm bảo rằng sau 5-10 năm vận hành, van vẫn giữ được dải áp suất thiết kế.

• Màng ngăn (Diaphragm): Thường làm bằng cao su EPDM hoặc vật liệu tổng hợp chịu được nhiệt độ cao và áp suất cao, đóng vai trò ngăn cách áp suất hai đầu.

• Cổng đo áp suất (Test points): Các vị trí gắn thiết bị đo áp suất chênh lệch cầm tay, giúp các kỹ sư có thể kiểm tra lưu lượng thực tế mà không cần tháo rời van.

• Bộ điều chỉnh: Cho phép người dùng thay đổi "điểm đặt" (setpoint) của lưu lượng bằng cách xoay núm điều chỉnh, giúp hệ thống linh hoạt hơn khi cần nâng cấp công suất.

Phân Loại Và Ứng Dụng Thực Tế

Phân loại theo chức năng vận hành

1. Van cân bằng tĩnh (Static balancing valve): Hay còn gọi là van cân bằng thủ công. Kỹ thuật viên phải đo áp suất chênh lệch và chỉnh bằng tay. Loại này phù hợp với các hệ thống ít thay đổi tải trọng và cần chi phí đầu tư ban đầu thấp.

2. Van cân bằng động (Dynamic balancing valve): Tự động điều chỉnh theo dải áp suất ΔP cho phép. Đây là lựa chọn lý tưởng cho các tòa nhà có nhu cầu sử dụng thay đổi liên tục.

3. Van cân bằng tự động (Pressure Independent Control Valve - PICV): Đỉnh cao của van cân bằng, tích hợp sẵn van điều khiển điện (Actuator) trên thân van, giúp vừa cân bằng lưu lượng, vừa điều khiển lưu lượng theo tín hiệu nhiệt độ phòng.

Ứng dụng theo hệ thống

• Hệ thống Chiller/Boiler: Đảm bảo lưu lượng nước qua bình ngưng và bình bay hơi luôn ổn định, tránh hiện tượng đóng băng hoặc quá tải nhiệt.

• Hệ thống PCCC: Giữ áp suất nước chữa cháy ổn định tại mọi tầng của tòa nhà, đảm bảo đầu phun nước (sprinkler) hoạt động đúng công suất thiết kế.

• Hệ thống cấp nước tòa nhà: Cân bằng áp lực giữa các tầng để người dùng ở tầng thấp không bị áp nước quá mạnh, tầng cao không bị thiếu nước.

Bảng So Sánh Thông Số Kỹ Thuật (Hướng Dẫn Chọn Loại)

Dưới đây là bảng tổng hợp các thông số quan trọng bạn cần đối chiếu trước khi đặt mua:

Thông số	Dải phổ biến	Ý nghĩa
DN (Đường kính)	15 – 300+	Phải bằng hoặc thấp hơn một bậc so với ống chính
PN (Áp suất định mức)	10, 16, 25 bar	Phải cao hơn áp suất vận hành tối đa của bơm
Kv (Hệ số lưu lượng)	Tùy DN	Quyết định khả năng cho nước đi qua của van
ΔP (Áp suất chênh)	10 – 400 kPa	Dải áp suất mà van có thể tự điều chỉnh
Vật liệu	Đồng / Gang / Inox	Inox cho môi trường ăn mòn/thực phẩm

Tại Sao Nhiều Hệ Thống Thất Bại Khi Dùng Van Cân Bằng?

Không ít chủ đầu tư phàn nàn rằng "đã lắp van cân bằng nhưng hệ thống vẫn không ổn định". Sai lầm thường nằm ở các khâu sau:

• Không tính toán ΔP từ đầu: Van cân bằng là một thiết bị thủy lực, nó cần số liệu từ phần mềm tính toán. Nếu thiết kế không chính xác, van sẽ không bao giờ đạt được trạng thái đẳng thế.

• Lắp sai vị trí: Van cân bằng cần được lắp đúng vị trí quy định (thường là trên đường hồi về). Lắp ngược hoặc sai vị trí sẽ vô hiệu hóa chức năng của màng ngăn.

• Dùng van thường thay thế: Nhiều thầu phụ dùng van cửa (gate valve) hoặc van tiết lưu thay cho van cân bằng. Van thường chỉ có tác dụng chặn dòng, hoàn toàn không có cơ chế tự điều chỉnh áp suất, khiến hệ thống mãi mãi mất cân bằng.

• Bỏ qua bước cân chỉnh (Commissioning): Đây là sai lầm phổ biến nhất. Sau khi lắp xong, bắt buộc phải có máy đo chuyên dụng để đo áp suất tại các cổng test point và hiệu chỉnh van theo lưu lượng thiết kế.

Checklist Kinh Nghiệm Chọn Mua Van Cân Bằng Đẳng Thế

Để đảm bảo hiệu quả đầu tư, hãy áp dụng quy trình chọn mua chuyên nghiệp:

1. Xác định hệ thống: Bạn đang làm hệ thống nước lạnh (HVAC) hay hệ thống nước sinh hoạt? Hệ thống nước lạnh thường cần loại van có khả năng chịu áp suất cao và độ chính xác tuyệt đối.

2. Tính toán lưu lượng (Q): Yêu cầu kỹ sư cung cấp bảng tính lưu lượng nước cho từng nhánh đường ống.

3. Tính toán ΔP: Xác định áp suất chênh lệch tại điểm lắp đặt van để chọn dải ΔP cho phép của van.

4. Chọn vật liệu: Với tòa nhà dân dụng, van đồng/gang là đủ. Với các nhà máy thực phẩm hoặc nơi có hóa chất, van inox là bắt buộc để đảm bảo an toàn thực phẩm và chống ăn mòn.

5. Kiểm tra tiêu chuẩn kết nối: Đảm bảo kiểu ren hoặc mặt bích khớp với tiêu chuẩn ống hiện có (JIS, DIN, hay ANSI).

6. Ưu tiên thương hiệu: Van cân bằng là thiết bị cơ khí chính xác, đừng ưu tiên hàng giá rẻ không rõ xuất xứ. Các thương hiệu nổi tiếng thường có phần mềm tính toán hỗ trợ đi kèm rất hữu ích cho kỹ sư.

Hướng Dẫn Vận Hành, Bảo Dưỡng Và Xử Lý Sự Cố

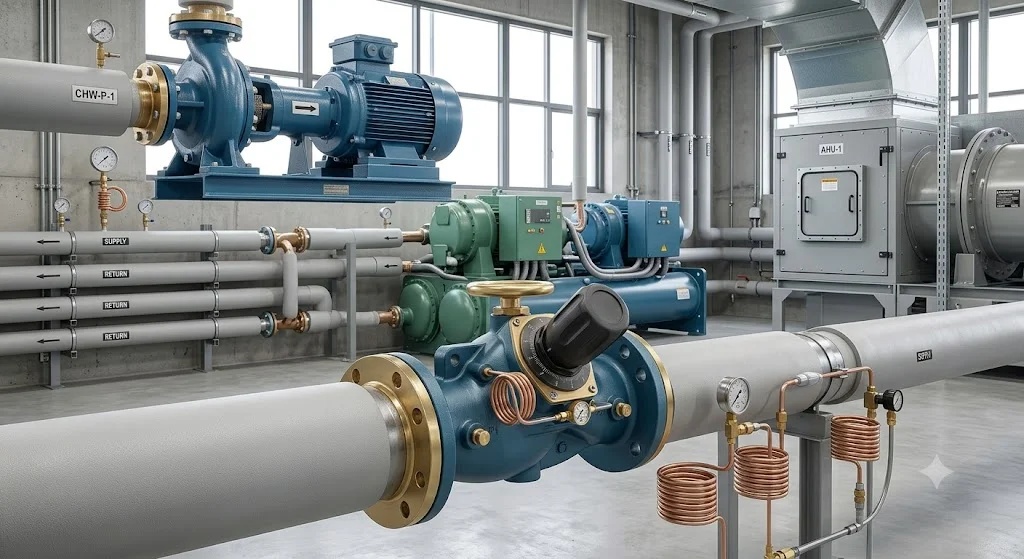

Sau khi lắp đặt, tuổi thọ của van cân bằng đẳng thế phụ thuộc hoàn toàn vào quy trình bảo trì:

• Vận hành: Luôn mở van từ từ khi khởi động hệ thống để tránh hiện tượng sốc áp (water hammer) làm vỡ màng ngăn.

• Bảo trì định kỳ: Mỗi 12 tháng, cần kiểm tra cổng đo áp suất xem có bị rác bẩn che lấp không. Sử dụng thiết bị đo cầm tay kiểm tra xem áp suất thực tế có còn nằm trong dải thiết kế không.

• Xử lý sự cố: Nếu thấy lưu lượng không đạt, đừng vội thay van. Hãy dùng máy đo chuyên dụng kiểm tra áp suất trước và sau van. Có thể do rác trong hệ thống kẹt vào màng van, chỉ cần xả rác là van sẽ hoạt động lại bình thường.

Câu Hỏi Thường Gặp (FAQ)

1. Van cân bằng đẳng thế khác gì van tiết lưu thường?

 Van tiết lưu chỉ là một điểm gây lực cản cố định, không thể tự phản ứng khi áp suất hệ thống thay đổi. Van cân bằng là một thiết bị "thông minh" có màng ngăn và lò xo để tự động điều chỉnh lưu lượng theo áp suất thực tế.

2. Có cần lắp van cân bằng cho hệ thống nhà phố nhỏ không?

 Không cần thiết. Đối với các hệ thống quy mô nhỏ, áp suất không chênh lệch quá lớn nên việc lắp đặt van cân bằng sẽ gây lãng phí chi phí không cần thiết.

3. Tại sao van cân bằng thường được lắp ở đường hồi?

 Lắp ở đường hồi giúp tránh việc các cặn bẩn trong nước làm hỏng màng ngăn của van, đồng thời giúp ổn định áp suất phía sau các thiết bị trao đổi nhiệt, đảm bảo thiết bị luôn đầy nước.

4. Khi nào cần hiệu chỉnh lại van?

 Khi bạn thay đổi công suất bơm, thêm mới các nhánh đường ống hoặc khi nhận thấy hiệu suất làm lạnh của các thiết bị đầu cuối bị giảm sút.

5. Van cân bằng có bền không?

 Nếu chọn đúng vật liệu (Inox/Đồng) và hệ thống nước sạch, van có thể bền bỉ trên 15 năm mà không cần thay thế.

Kết Luận: Đầu Tư Cho Sự Ổn Định Dài Lâu

Van cân bằng đẳng thế không đơn thuần là một vật tư đường ống, nó là bộ não điều phối cho hệ thống thủy lực của bạn. Việc đầu tư cho một hệ thống van cân bằng chất lượng ngay từ đầu là quyết định mang tính chiến lược, giúp bạn cắt giảm chi phí điện năng vận hành (điện năng cho máy bơm và máy chiller) ngay từ tháng đầu tiên.
