Ball Valve API 6D: Tiêu Chuẩn Vàng Trong Lựa Chọn Van Đường Ống Dầu Khí

Vì Sao Ball Valve API 6D Quan Trọng Trong Hệ Thống Pipeline?

Một dự án dầu khí hoặc pipeline đang cần lựa chọn ball valve api 6d cho đường ống áp suất cao. Trong catalogue của nhà cung cấp, sản phẩm được ghi là “API 6D ball valve”. Tuy nhiên, chỉ nhìn vào dòng chữ này chưa đủ để xác định van có phù hợp với yêu cầu kỹ thuật của dự án hay không. Trên thực tế, việc đưa ra quyết định mua sắm dựa vào mỗi tên thương mại hoặc nhãn mác tiêu chuẩn dễ dẫn đến những rủi ro vận hành nghiêm trọng.

Ball valve cho pipeline phải đáp ứng nhiều yêu cầu khắt khe về thiết kế và kiểm tra. Các yếu tố như pressure class, size, temperature, material, seat, end connection và testing đều cần được xem xét một cách toàn diện. Tiêu chuẩn API 6D đóng vai trò thiết yếu trong việc đưa ra các yêu cầu kỹ thuật dành riêng cho pipeline valves. Tuy nhiên, cần nhớ rằng API 6D không phải là tên gọi của một loại ball valve cấu thành đơn lẻ, mà là một bộ tiêu chuẩn kỹ thuật cốt lõi. Hiểu đúng bản chất này giúp kỹ sư và nhà quản lý dự án tối ưu hóa hiệu suất hệ thống ngay từ khâu thiết kế.

Kiến Thức Nền

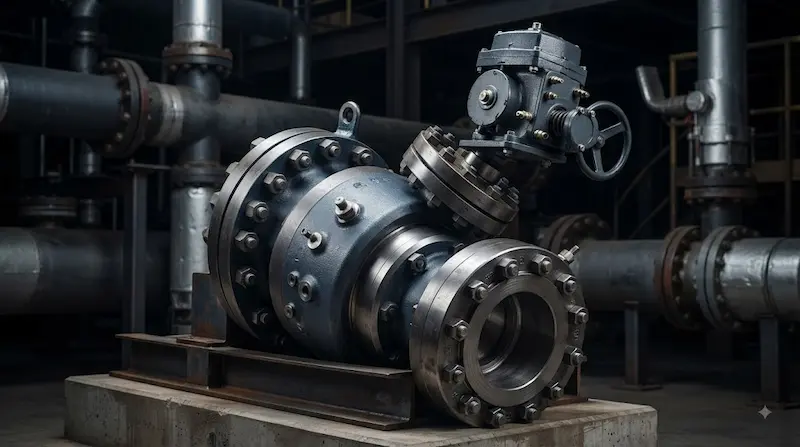

Ball Valve API 6D Là Gì?

Ball valve api 6d là dòng van bi được thiết kế, sản xuất và kiểm tra theo các yêu cầu áp dụng của API Specification 6D dành riêng cho van đường ống. Cần phân định rõ, API (American Petroleum Institute) là Viện Dầu khí Hoa Kỳ, và API 6D là tiêu chuẩn đặc tả kỹ thuật (Specification for Pipeline Valves). Trong khi đó, ball valve (van bi) là loại van sử dụng đĩa van hình bi xuyên tâm để thực hiện thao tác đóng mở dòng chảy.

API 6D là một tiêu chuẩn hệ thống chứ không phải một kiểu cấu tạo van duy nhất. Do đó, các cấu hình phổ biến như floating ball hay trunnion mounted ball vẫn là những biến thể cấu tạo khác nhau bên trong khuôn khổ tiêu chuẩn này. Khi triển khai mua sắm hoặc soạn thảo hồ sơ kỹ thuật, kỹ sư cần xác định rõ edition (phiên bản) cụ thể của API 6D đang được áp dụng, thay vì chỉ ghi chung chung gây nhầm lẫn.

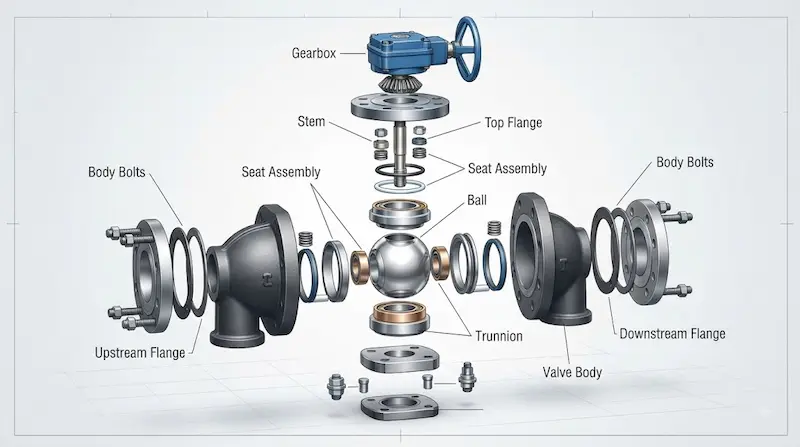

Nguyên Lý Hoạt Động Của Ball Valve API 6D

Về mặt cơ học, ball valve api 6d hoạt động dựa trên nguyên lý chuyển động quay của một viên bi có khoét lỗ xuyên tâm (passage). Khi lỗ xuyên tâm nằm cùng hướng với đường ống, van ở trạng thái mở; khi viên bi xoay khoảng 90 độ, van chuyển sang trạng thái đóng hoàn toàn. Trục van (stem) đóng vai trò truyền chuyển động từ tay gạt, hộp số (gearbox) hoặc bộ truyền động tự động (actuator) đến viên bi. Hệ thống vòng đệm (seat) tạo ra bề mặt làm kín (sealing) khít giữa bi và thân van.

Loại van này rất được ưa chuộng trong hệ thống pipeline nhờ các ưu điểm vượt trội:

• Đóng/mở cực nhanh chỉ với góc xoay 90 độ.

• Cho phép thiết kế dạng full bore giúp giảm thiểu tối đa tổn thất áp suất.

• Phù hợp tuyệt đối cho các ứng dụng cách ly dòng chảy (isolation service).

• Dễ dàng kết hợp với các bộ truyền động tự động để điều khiển từ xa.

• Hỗ trợ công tác làm sạch đường ống bằng thiết bị quét pigging đối với các dòng van phù hợp.

Phân Tích Chuyên Sâu

Các Loại Ball Valve API 6D Phổ Biến

Floating Ball Valve

Đặc trưng của cấu hình này là viên bi không bị cố định bởi chốt đỡ ở đáy. Bi có khả năng dịch chuyển nhẹ trong giới hạn thiết kế dưới tác động của áp suất lưu chất. Áp suất từ phía thượng lưu (upstream) đẩy viên bi ép chặt vào vòng đệm hạ lưu (downstream seat) để tạo độ kín. Dòng van này thường phù hợp với các ứng dụng có kích thước và áp suất vừa phải.

Trunnion Mounted Ball Valve

Ngược lại với dạng nổi, viên bi được giữ cố định ở cả phía trên và phía dưới bởi các chốt đỡ (trunnions). Thiết kế này giúp triệt tiêu phần lớn tải trọng áp lực tác động trực tiếp lên vòng đệm, giảm ma sát và mô-men xoắn vận hành. Đây là cấu hình tiêu chuẩn cho các đường ống dẫn lớn hoặc cấp áp suất cao.

Full Bore và Reduced Bore

• Full Bore: Đường kính lỗ thông xấp xỉ đường kính trong của ống, sụt áp thấp, thuận lợi cho việc chạy pig.

• Reduced Bore: Đường kính lỗ nhỏ hơn đường kính ống, tạo ra mức sụt áp cao hơn nhưng tối ưu được kích thước và chi phí đầu tư ban đầu.

Side Entry và Top Entry

Sự khác biệt nằm ở cấu trúc thân van. Dạng Side Entry ghép thân từ hai hoặc ba mảnh, trong khi Top Entry cho phép tháo nắp trên để bảo dưỡng nội thất van trực tiếp trên đường ống mà không cần cắt hàn.

Lưu ý quan trọng: Không được đánh đồng khái niệm "API 6D ball valve = trunnion mounted ball valve". API 6D là tiêu chuẩn quy phạm, còn floating hay trunnion là tùy chọn kết cấu kỹ thuật.

Thông Số Kỹ Thuật Quan Trọng Của Ball Valve API 6D

Việc lựa chọn van không thể chỉ dựa vào lớp áp suất đơn thuần. Các thông số cốt lõi chi phối trực tiếp đến hiệu năng và tuổi thọ thiết bị bao gồm:

• Nominal Size (NPS/DN) và Pressure Class: Xác định quy mô kết cấu chịu lực của van.

• Design Pressure & Design Temperature: Ràng buộc biên độ an toàn cực đại của vật liệu.

• Operating Pressure & Operating Temperature: Điều kiện vận hành thực tế tại công trường.

• Body, Ball, Stem & Seat Material: Quyết định khả năng chống ăn mòn hóa học và cơ lý tính.

• End Connection: Kiểu kết nối đầu van như mặt bích (flanged) hoặc hàn giáp mép (butt-weld).

• Fire-safe requirement: Tiêu chuẩn chống cháy an toàn theo yêu cầu của dự án lọc hóa dầu.

• Piggability & Cavity Relief: Khả năng thông ống và tự giải áp khoang van.

Ví dụ thực tế: Hai van cùng đạt chuẩn Pressure Class 600 nhưng nếu một van làm việc trong môi trường khí chua có nhiệt độ cao (sour service), vật liệu chế tạo thân và gioăng làm kín phải đáp ứng các tiêu chuẩn luyện kim đặc biệt nghiêm ngặt khác hẳn van dùng cho nước thông thường.

API 6D Ball Valve Khác Gì Ball Valve Thông Thường?

Người mua không nên xem nhãn hiệu API 6D như một chiến thuật marketing đơn thuần. Thay vào đó, cần kiểm tra kỹ phiên bản tiêu chuẩn, chứng chỉ vật liệu, biên bản thử nghiệm áp lực và sự đồng bộ với đặc tả kỹ thuật tổng thể của toàn bộ dự án.

API 6D So Với API 6A, API 6FA Và ISO 14313

• API 6D vs API 6A: API 6D tập trung hoàn toàn vào van đường ống dài (pipeline valves), trong khi API 6A quy định thiết bị đầu giếng khoan khai thác dầu khí (wellhead and Christmas tree equipment). Không thể dùng thay thế cho nhau.

• API 6D vs API 6FA: API 6D định hình chức năng van đường ống, còn API 6FA quy định phương pháp thử nghiệm chịu lửa (fire test) cho van.

• API 6D vs ISO 14313: ISO 14313 là tiêu chuẩn quốc tế tương đương về mặt nội dung kỹ thuật do Tổ chức Tiêu chuẩn hóa Quốc tế ban hành, có mối quan hệ đồng bộ rất chặt chẽ với API 6D.

Tại Sao Trunnion Mounted Ball Valve Được Dùng Nhiều Cho Pipeline?

Chuỗi liên kết kỹ thuật bắt đầu từ áp suất hệ thống tác động lên viên bi, truyền lực qua chốt đỡ (trunnion) rồi phân bổ đều tới vòng đệm (seat), từ đó đảm bảo hiệu quả làm kín tuyệt đối.

Nhờ cấu trúc cố định hai đầu, van trunnion giảm thiểu tối đa lực ma sát ép lên mặt gioăng khi có dòng áp suất cao đi qua. Điều này giúp hạ thấp mô-men xoắn vận hành, kéo dài tuổi thọ thiết bị và cho phép tích hợp dễ dàng các hộp số hay bộ truyền động tự động. Đây là lựa chọn tối ưu cho các đường ống có kích thước lớn và đòi hỏi độ an toàn tuyệt đối.

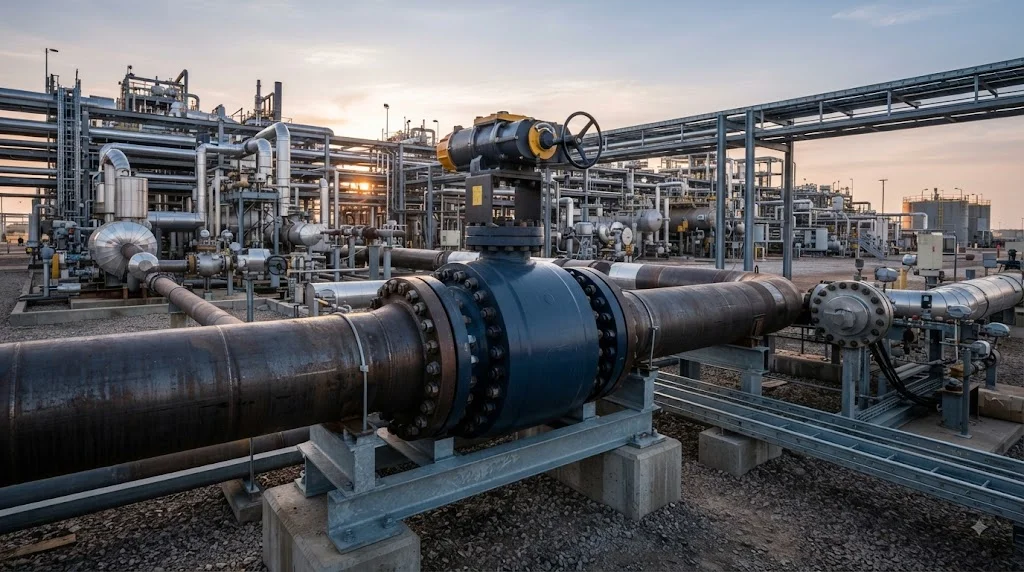

Ứng Dụng Thực Tế

Khi Nào Nên Sử Dụng Ball Valve API 6D?

Dòng van này được ứng dụng rộng rãi trong các hệ thống hạ tầng năng lượng trọng điểm:

• Hệ thống ống dẫn dầu khí ngoài khơi và trên bờ (Oil & gas pipeline).

• Mạng lưới truyền tải khí tự nhiên (Natural gas transmission).

• Đường ống vận chuyển hydrocarbon lỏng.

• Trạm đo lường, phân phối khí và các hệ thống bồn chứa nhiên liệu lớn.

• Các ứng dụng năng lượng chuyển đổi như đường ống vận chuyển hydro sạch (hydrogen service).

Lưu ý: Việc áp dụng dòng van này phải dựa trên phân tích kỹ lưỡng về môi chất, áp suất, nhiệt độ và các yêu cầu khắt khe từ chủ đầu tư thay vì lạm dụng tiêu chuẩn cho mọi vị trí trong nhà máy.

7 Sai Lầm Thường Gặp Khi Chọn Ball Valve API 6D

Chỉ nhìn vào dòng chữ API 6D trên catalogue: Bỏ qua việc xác minh chứng chỉ xuất xứ và hồ sơ chất lượng thực tế.

Không kiểm tra phiên bản (Edition): Tiêu chuẩn liên tục được cập nhật kỹ thuật, dùng phiên bản cũ dễ dẫn đến vi phạm quy chuẩn dự án hiện hành.

Chỉ chọn theo cấp áp suất: Quên mất yếu tố nhiệt độ thiết kế và tính chất hóa học của môi chất dẫn truyền.

Bỏ qua lựa chọn kiểu lỗ van: Nhầm lẫn giữa dòng full bore và reduced bore gây ảnh hưởng trực tiếp đến lưu lượng và thiết bị quét đường ống.

Sai sót trong tương thích vật liệu gioăng: Dẫn đến hiện tượng ăn mòn, lão hóa nhanh vòng đệm làm kín.

Chọn bộ truyền động sai công suất: Mô-men xoắn thực tế vượt quá khả năng của actuator khiến van không thể đóng mở.

Thiếu hụt hồ sơ pháp lý: Gặp khó khăn khi bàn giao nghiệm thu do thiếu chứng nhận kiểm định hoặc chứng chỉ xuất xưởng.

Hướng Dẫn & Checklist

Checklist Chọn Ball Valve API 6D Cho Dự Án

• Bước 1: Xác định môi chất

  • Khí, lỏng hay hỗn hợp đa pha?

  • Có chứa hóa chất ăn mòn hoặc hợp chất khí chua (sour service) không?

• Bước 2: Xác định thông số thiết kế

  • Cỡ danh định NPS/DN và cấp áp suất Pressure Class.

  • Nhiệt độ và áp suất làm việc tối đa.

• Bước 3: Lựa chọn cấu hình cấu trúc

  • Dạng van nổi (floating) hay van có chốt đỡ (trunnion)?

  • Lỗ thông đầy đủ (full bore) hay thu gọn (reduced bore)?

• Bước 4: Kiểm tra kết nối đầu van

  • Kiểu mặt bích hay mối hàn giáp mép theo đặc tả dự án.

• Bước 5: Lựa chọn bộ truyền động

  • Tay gạt cơ học, hộp số hay bộ điều khiển điện/khí nén tự động.

• Bước 6: Rà soát hồ sơ chứng từ

  • Bản vẽ kỹ thuật GA, chứng chỉ vật liệu (MTR), biên bản thử áp và phiên bản API 6D áp dụng.

Cần Kiểm Tra Gì Trước Khi Mua Ball Valve API 6D?

Trước khi phát hành đơn đặt hàng, đội ngũ thu mua cần yêu cầu nhà cung cấp giải đáp rõ 5 câu hỏi trọng tâm:

Van được thiết kế và sản xuất theo edition API 6D nào?

Những điều khoản kiểm định thử nghiệm nào được áp dụng cụ thể?

Nhà cung cấp có đính kèm đầy đủ biên bản thử áp suất xuất xưởng không?

Khả năng kiểm soát nguồn gốc vật liệu (material traceability) đạt cấp độ nào?

Thiết bị có thỏa mãn toàn bộ các điều khoản bổ sung từ chủ đầu tư dự án không?

Đề xuất hành động: Trước khi phát hành PO, purchaser nên yêu cầu supplier cung cấp datasheet, drawing, applicable standards và documentation list để đối chiếu với project specification.

FAQ Về Ball Valve API 6D

Ball valve API 6D là gì?

Ball valve API là dòng van bi được thiết kế, sản xuất và kiểm tra theo các yêu cầu áp dụng của tiêu chuẩn API Specification 6D dành riêng cho các hệ thống đường ống dẫn dầu khí.

API 6D có phải là một loại ball valve không?

Không. API 6D là tiêu chuẩn kỹ thuật đặc tả, trong khi floating ball, trunnion mounted, full bore hay reduced bore mới là các đặc điểm cấu hình cấu tạo của van bi.

API 6D ball valve có phải luôn là trunnion mounted không?

Không. Tiêu chuẩn này bao gồm cả cấu hình van bi nổi lẫn van có chốt đỡ, tùy thuộc vào kích thước, áp suất và mục đích sử dụng thực tế của dự án.

API 6D khác API 6A như thế nào?

API 6D tập trung vào van đường ống vận chuyển dài, trong khi API 6A quản lý các thiết bị đầu giếng khai thác dầu khí chuyên dụng.

Làm thế nào để kiểm tra ball valve có đáp ứng API 6D?

Không nên chỉ nhìn vào nhãn mác thương mại mà phải đối chiếu mã hiệu edition, chứng chỉ vật liệu, biên bản thử áp suất và bộ tài liệu kỹ thuật đi kèm từ nhà sản xuất uy tín.

Kết Luận

API 6D là bộ tiêu chuẩn kỹ thuật không thể thiếu đối với các hệ thống đường ống vận chuyển năng lượng. Việc lựa chọn ball valve api đòi hỏi sự thấu hiểu sâu sắc về kích thước, áp suất, nhiệt độ, môi chất, cấu hình kết cấu cũng như hệ thống hồ sơ tài liệu kiểm định đi kèm. Xác định đúng phiên bản tiêu chuẩn và các yêu cầu đặc thù của dự án ngay từ khâu chuẩn bị sẽ giúp tối ưu hóa chi phí vận hành và đảm bảo an toàn tuyệt đối cho công trình.
