Hướng Dẫn Kỹ Thuật Toàn Diện Về Lựa Chọn Và Sử Dụng Pneumatic Ball Valve (Van Bi Điều Khiển Khí Nén)

Tại Sao Nên Chọn Pneumatic Ball Valve Cho Các Ứng Dụng Công Nghiệp?

Một dây chuyền sản xuất công nghiệp liên tục đòi hỏi việc tự động đóng mở dòng lưu chất một cách chính xác. Thao tác vận hành bằng tay vừa thiếu sự đồng bộ vừa không thể dễ dàng kết nối với các bộ điều khiển lập trình PLC hoặc hệ thống điều khiển trung tâm. Giải pháp tiêu chuẩn là kết hợp đồng bộ giữa pneumatic ball valve (van bi điều khiển khí nén), bao gồm một van bi cơ khí, bộ truyền động khí nén và hệ thống điều khiển hoàn chỉnh. Tuy nhiên, nếu chỉ chọn mua thiết bị dựa trên tên gọi hoặc kích thước danh định sơ lược, hệ thống rất dễ gặp sự cố.

Việc đánh giá kỹ thuật sai lệch sẽ dẫn đến những hậu quả nghiêm trọng:

• Nếu bộ truyền động không đủ mô-men xoắn (torque):

  • Van không thể mở hoàn toàn.

  • Van đóng không kín, gây rò rỉ lưu chất.

  • Bộ truyền động bị quá tải liên tục.

• Nếu chọn sai vị trí an toàn khi mất nguồn cấp khí (fail position):

  • Hệ thống không thể tự động trở về trạng thái an toàn khi xảy ra sự cố đột ngột.

• Nếu lựa chọn sai vật liệu chế tạo van:

  • Thân van hoặc gioăng làm kín sẽ nhanh chóng bị ăn mòn, làm giảm đáng kể tuổi thọ thiết bị.

Do đó, một chiếc pneumatic ball valve phải được lựa chọn như một cỗ máy hoàn chỉnh bao gồm cụm van và bộ truyền động dựa trên các yếu tố: môi chất, áp suất, nhiệt độ, mô-men xoắn, tần suất vận hành và vị trí an toàn yêu cầu.

Kiến Thức Nền

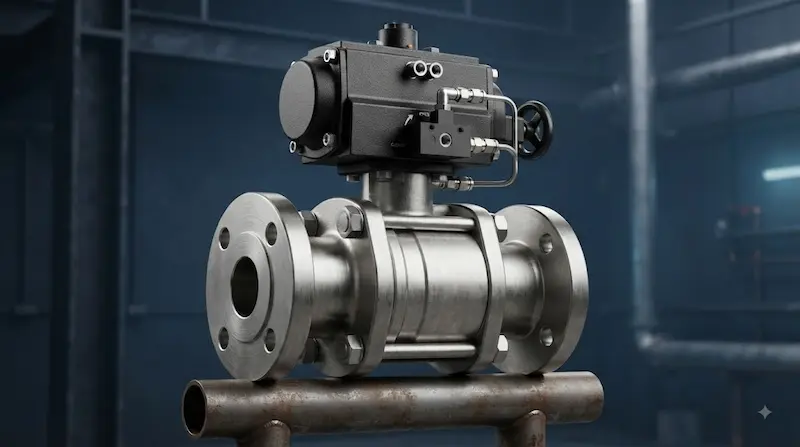

Pneumatic Ball Valve Là Gì?

Pneumatic ball valve là dòng van góc một phần tư vòng (quarter-turn valve) được vận hành tự động thông qua bộ truyền động khí nén sử dụng khí nén để quay trục van bên trong nhằm đóng hoặc mở dòng chảy. Cấu hình này cho phép tự động kiểm soát trạng thái bật/tắt dòng lưu chất và dễ dàng tích hợp với các hệ thống điều khiển công nghiệp như PLC.

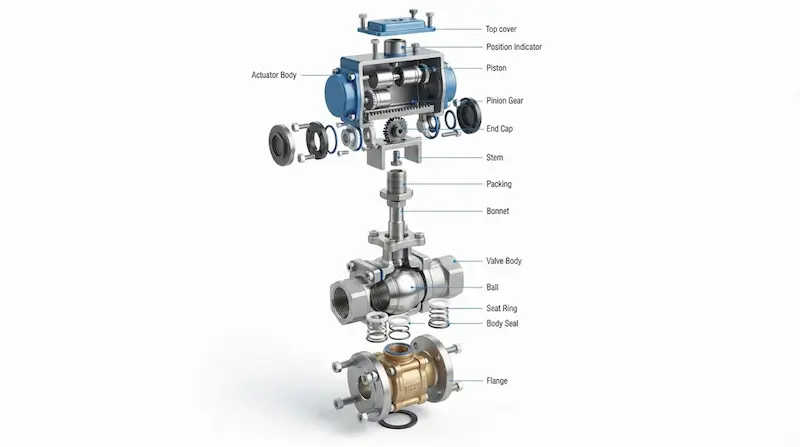

Về bản chất cơ khí, ball valve (van bi) sử dụng một viên bi hình cầu làm bộ phận đóng mở chính. Bộ truyền động khí nén tích hợp sẽ chuyển đổi năng lượng từ khí nén thành chuyển động quay cơ học, thường xoay viên bi một góc khoảng 90 độ. Người vận hành cũng có thể nâng cao tính năng điều khiển bằng cách bổ sung các phụ kiện như van điện từ, hộp công tắc giới hạn, bộ định vị van và thiết bị thao tác thủ công.

Trình tự hoạt động tuân theo cấu trúc logic:

Khí nén → Bộ truyền động khí nén → Trục van (Stem) → Bi van (Ball) → Kiểm soát dòng chảy

Pneumatic Ball Valve Hoạt Động Như Thế Nào?

Cơ chế truyền động phản hồi trực tiếp với áp lực khí nén đầu vào. Khi khí nén đi vào các buồng của bộ truyền động, piston hoặc cơ cấu thanh răng - bánh răng bên trong dịch chuyển, truyền mô-men xoắn quay qua trục van để xoay viên bi, từ đó mở rộng đường dẫn lưu chất.

Khi ngắt hoặc chuyển hướng nguồn cấp khí:

• Cấu hình tác động kép (Double Acting) sử dụng áp lực khí nén cho cả hai chiều mở và đóng.

• Cấu hình tác động đơn (Single Acting) sử dụng khí nén cho một chiều chuyển động trong khi hệ thống lò xo chịu lực nặng sẽ thực hiện chiều ngược lại.

Yếu tố này hình thành nên trạng thái Fail Close (FC) hoặc Fail Open (FO), đóng vai trò là thông số kỹ thuật sống còn trong thiết kế an toàn nhà máy.

Phân Tích Chuyên Sâu

Các Loại Pneumatic Ball Valve Phổ Biến

Van Bi Khí Nén 2 Ngã (2-Way Pneumatic Ball Valve)

Được thiết kế với một cổng vào và một cổng ra, dòng van tiêu chuẩn này chủ yếu thực hiện chức năng cách ly dòng chảy ON/OFF tin cậy.

Van Bi Khí Nén 3 Ngã (3-Way Pneumatic Ball Valve)

Sở hữu thiết kế cổng dạng chữ L hoặc chữ T, các dòng van này xử lý xuất sắc nhiệm vụ chuyển hướng, trộn dòng và phân phối dòng chảy qua các hệ thống đường ống phức tạp.

Van Bi Nổi (Floating Ball Valve)

Viên bi không bị neo cố định bằng các chốt đỡ phía đáy, cho phép bi dịch chuyển nhẹ áp sát vào vòng đệm hạ luận dưới tác động của áp lực đường ống nhằm đảm bảo độ kín khít ở các kích thước nhỏ và trung bình.

Van Bi Trục Đỡ (Trunnion Mounted Ball Valve)

Viên bi được cơ khí hóa cố định bằng các chốt đỡ trên và dưới, là lựa chọn lý tưởng cho các đường ống có kích thước danh định lớn, áp lực công nghiệp cao và yêu cầu mô-men xoắn lớn.

Van Full Bore và Reduced Bore

• Full bore (Lỗ đầy): Giảm thiểu tối đa tổn thất áp suất và hỗ trợ các thiết bị làm sạch đường ống bằng cơ học (pigging).

• Reduced bore (Lỗ thu gọn): Có đường kính thông nhỏ hơn, tối ưu chi phí đầu tư ở những hệ thống chấp nhận mức sụt áp nhất định.

Các Thông Số Kỹ Thuật Của Pneumatic Ball Valve Cần Kiểm Tra

Công tác mua sắm hiệu quả đòi hỏi việc đánh giá toàn diện các thông số dữ liệu trải dài trên ba hạng mục chính:

• Thông số van: Kích thước danh định (DN/NPS), Cấp áp suất (Pressure Class), Áp suất làm việc và thiết kế, Nhiệt độ vận hành, Vật liệu thân/bi/gioăng, Kiểu lỗ, Kiểu kết nối đầu van và Khả năng tương thích môi chất.

• Thông số bộ truyền động: Loại bộ truyền động, Mô-men xoắn đầu ra, Áp suất khí nén cấp, Thời gian chu kỳ hoạt động, Tác động đơn/đôi và Vị trí an toàn khi mất khí.

• Phụ kiện điều khiển: Van điện từ, hộp công tắc giới hạn, bộ định vị, bộ lọc điều áp khí nén và thiết bị thao tác thủ công khẩn cấp.

Van Bi Khí Nén Tác Động Đơn vs Tác Động Kép

Các thiết kế tác động đơn sử dụng lò xo bên trong để đưa cơ cấu về vị trí an toàn định sẵn ngay khi nguồn cấp khí gặp sự cố, bảo vệ an toàn tuyệt đối cho hệ thống khí, hơi hoặc lưu chất nguy hiểm.

Pneumatic Ball Valve So Với Van Bi Điện (Electric Ball Valve)

• Van khí nén: Tốc độ chuyển động nhanh, độ tin cậy vượt trội khi vận hành tần suất cao, tích hợp sẵn cơ chế lò xo an toàn, yêu cầu hạ tầng cấp khí sạch ổn định.

• Van điện: Phụ thuộc hoàn toàn vào nguồn điện lưới, tốc độ đóng mở chậm hơn, thường phải thiết kế thêm hệ thống pin dự phòng nếu cần tính năng an toàn mất điện.

Việc lựa chọn phụ thuộc vào tốc độ, tiêu chí an toàn, hạ tầng năng lượng sẵn có, môi trường nguy hiểm và bài toán chi phí tổng thể.

Tại Sao Mô-Men Xoắn (Torque) Của Bộ Truyền Động Lại Mang Tính Sống Còn?

Một chiếc van bi đòi hỏi các mức mô-men xoắn chính xác qua từng giai đoạn chuyển động: lực bứt phá ban đầu (breakaway), lực duy trì hành trình (run), lực ép kín (seat) và lực mở ngược (unseat). Nếu lực đầu ra quá thấp, van sẽ không thể hoạt động hoặc không đóng kín được, dẫn đến quá tải cơ học. Ngược lại, việc chọn bộ truyền động quá khổ sẽ làm đội chi phí và gây áp lực cơ học thừa lên trục van.

Ứng Dụng Thực Tế

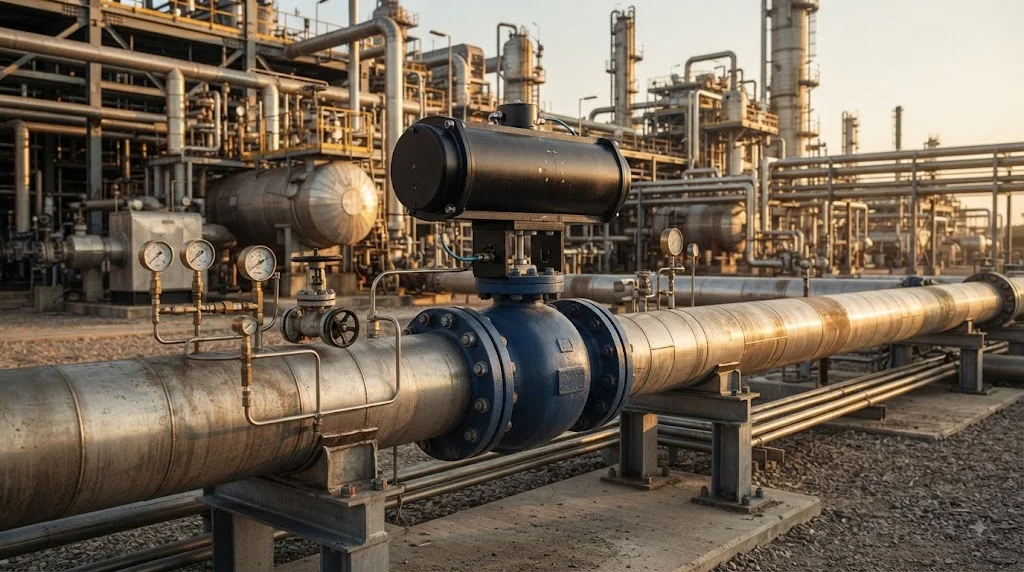

Pneumatic Ball Valve Được Ứng Dụng Ở Đâu?

Các dòng van tự động này đóng vai trò cốt lõi trong nhiều lĩnh vực công nghiệp:

• Ngành thăm dò dầu khí và nhà máy chế biến hóa dầu.

• Nhà máy lọc hóa chất, trạm xử lý nước sạch và nhà máy phát điện.

• Ngành sản xuất dược phẩm, thực phẩm & đồ uống và hệ thống HVAC.

• Hệ thống mạng lưới khí nén và các dây chuyền tự động hóa công nghiệp.

Các chức năng vận hành chủ yếu bao gồm cách ly đóng mở dòng chảy On/Off, chuyển hướng dòng chất qua van nhiều ngã và ngắt dòng khẩn cấp kết hợp với hệ thống đo lường an toàn.

7 Sai Lầm Thường Gặp Khi Lựa Chọn Pneumatic Ball Valve

Chỉ chọn theo đường kính DN: Bỏ qua các yếu tố động học mô-men xoắn và áp suất thực tế.

Không tính toán mô-men xoắn: Bỏ qua hệ số an toàn và lực bứt phá ban đầu của bi van.

Xác định sai môi chất: Gặp sự cố do không tương thích hóa học hoặc bỏ qua tạp chất mài mòn trong đường ống.

Chọn sai vật liệu gioăng seal: Sử dụng vật liệu PTFE tiêu chuẩn ngoài giới hạn chịu nhiệt và áp suất cho phép.

Bỏ qua yêu cầu vị trí an toàn (Fail Position): Để hệ thống ở trạng thái rủi ro khi mất nguồn khí nén đột ngột.

Không kiểm tra giới hạn áp suất khí cấp: Vận hành bộ truyền động ngoài dải áp suất khí nén định mức.

Quên các phụ kiện quan trọng: Bỏ qua công tắc hành trình, bộ lọc điều áp hoặc van điện từ định hướng.

Hướng Dẫn & Checklist

Cách Lựa Chọn Pneumatic Ball Valve Đúng Kỹ Thuật

• Bước 1 – Xác định môi chất: Kiểm tra nước, không khí, khí đốt, hơi nóng, dầu hay lưu chất ăn mòn.

• Bước 2 – Thiết lập điều kiện vận hành: Đo đạc áp suất, nhiệt độ, lưu lượng và tần suất đóng mở.

• Bước 3 – Chọn kiểu van cơ khí: Quyết định van 2 ngã hay 3 ngã, dạng nổi hay trục đỡ, lỗ đầy hay lỗ thu gọn và vật liệu thân van.

• Bước 4 – Tính toán mô-men xoắn: Tham khảo bảng thông số kỹ thuật của nhà sản xuất tương ứng với áp lực làm việc.

• Bước 5 – Lựa chọn bộ truyền động: Chọn loại tác động đơn hoặc tác động kép với lực đẩy phù hợp.

• Bước 6 – Thiết lập vị trí an toàn: Xác định rõ yêu cầu Fail Open hoặc Fail Close khi mất nguồn khí.

• Bước 7 – Tích hợp phụ kiện: Lắp đặt van điện từ điều khiển, hộp công tắc giới hạn, bộ định vị và lọc điều áp. [chèn link: tham khảo phụ kiện van khí nén chính hãng]

Checklist Lắp Đặt Và Bảo Trì Pneumatic Ball Valve

• Trước khi lắp đặt: Kiểm tra thân van, đối chiếu chiều dòng chảy, căn chỉnh đường ống và xác nhận cấp áp suất danh định.

• Trong khi lắp đặt: Tuyệt đối không dùng van để nắn chỉnh độ lệch của đường ống, đấu nối đường khí nén đúng áp suất tiêu chuẩn và kiểm tra dây dẫn tín hiệu điện từ.

• Sau khi lắp đặt: Thực hiện thử áp suất chống rò rỉ, chạy thử chu kỳ đóng mở và kiểm tra độ nhạy của công tắc giới hạn.

• Bảo trì định kỳ: Thường xuyên kiểm tra hiện tượng rò rỉ khí nén, độ mòn gioăng trục van, hiệu suất hoạt động của bộ truyền động và dấu hiệu ăn mòn bề mặt.

FAQ Về Pneumatic Ball Valve

Pneumatic ball valve là gì?

Đây là thiết bị điều khiển dòng chảy tự động kết hợp giữa van bi góc một phần tư vòng và bộ truyền động vận hành bằng áp lực khí nén.

Sự khác biệt giữa tác động đơn và tác động kép là gì?

Bộ truyền động tác động đơn sử dụng hệ thống lò xo để tự hồi vị an toàn khi mất khí, trong khi bộ truyền động tác động kép sử dụng khí nén hoàn toàn cho cả hai chiều đóng và mở.

Làm thế nào để chọn kích thước bộ truyền động cho van bi?

Cần tính toán mô-men xoắn vận hành của van do nhà sản xuất cung cấp, áp dụng thêm hệ số an toàn và đối chiếu với biểu đồ lực đẩy của actuator ở áp suất khí cấp thực tế.

Nên chọn van bi khí nén hay van bi điện?

Van khí nén nổi trội về tốc độ đóng mở nhanh, tần suất cao và tích hợp sẵn tính năng an toàn lò xo hồi vị, trong khi van điện thích hợp cho các khu vực không có sẵn hệ thống khí nén công nghiệp.

Những phụ kiện nào thường được sử dụng kèm theo?

Các phụ kiện phổ biến bao gồm van điện từ điều khiển tuyến tính hoặc On/Off, hộp công tắc báo trạng thái, bộ lọc điều áp khí và tay quay thao tác thủ công dự phòng.

Kết Luận

Lựa Chọn Pneumatic Ball Valve Phù Hợp Cho Hệ Thống Của Bạn

Việc triển khai một hệ thống pneumatic ball valve hiệu quả đòi hỏi một góc nhìn kỹ thuật toàn diện, vượt ra ngoài việc chỉ quan tâm đến kích thước đường kính ống để đánh giá sâu hơn về áp suất, biên độ nhiệt, mô-men xoắn và các tiêu chí an toàn khắt khe. Sự đồng bộ chính xác giữa các yếu tố này sẽ đảm bảo hiệu suất tự động hóa tối ưu và độ bền vững lâu dài cho toàn bộ dây chuyền công nghệ.
