Hướng Dẫn Kỹ Thuật Toàn Diện Về Lựa Chọn Và Sử Dụng Van Tozen Trong Hệ Thống Đường Ống

Van Tozen Có Gì Đặc Biệt Trong Hệ Thống Đường Ống?

Khi thiết kế hệ thống cấp thoát nước, HVAC hoặc các mạng lưới đường ống công nghiệp, việc lựa chọn thiết bị không bao giờ chỉ dừng lại ở việc chọn kích thước đường kính DN. Thay vào đó, kỹ sư và nhà thầu buộc phải cân nhắc đồng thời nhiều yếu tố cốt lõi: vật liệu cấu tạo, áp suất chịu đựng, nhiệt độ vận hành, tính chất môi chất, kiểu kết nối và tiêu chuẩn kỹ thuật áp dụng. Bất kỳ sự thiếu sót nào trong khâu này cũng có thể dẫn đến rò rỉ hoặc hỏng hóc tốn kém.

Trong số các thương hiệu trên thị trường, Tozen được biết đến là một cái tên quen thuộc với danh mục sản phẩm đa dạng gồm khớp nối mềm (flexible joints) và các giải pháp van đường ống. Tại thị trường Việt Nam, dòng sản phẩm van tozen phủ sóng rộng rãi với các chất liệu bằng đồng, gang, inox phục vụ nhiều mục đích khác nhau. Vậy van tozen gồm những loại nào và làm sao để chọn đúng dòng cho từng hệ thống cụ thể?

Kiến Thức Nền

Van Tozen Là Gì?

Van tozen là các sản phẩm van đường ống mang thương hiệu TOZEN, được sử dụng để đóng/mở, kiểm soát hoặc điều tiết dòng chảy trong các hệ thống cấp thoát nước, HVAC và một số ứng dụng công nghiệp tùy theo từng dòng sản phẩm cụ thể.

Cần lưu ý rằng Tozen không phải tên gọi của một loại van duy nhất. Khi nhắc đến van tozen, thuật ngữ này bao gồm một hệ sinh thái sản phẩm phong phú:

• Van bi (ball valve)

• Van cổng (gate valve)

• Van một chiều (check valve)

• Van bướm (butterfly valve)

• Van giảm áp (pressure reducing valve)

• Các loại van chuyên dụng khác.

Danh mục chính thức tại Việt Nam hiện liệt kê nhiều dòng như BRASS BALL VALVE, BRONZE GATE VALVE, BRONZE SWING CHECK VALVE, STAINLESS STEEL FLANGED BALL VALVE, STAINLESS STEEL WAFER BUTTERFLY VALVE... Mỗi model được thiết kế với các thông số kỹ thuật riêng biệt đáp ứng từng tiêu chuẩn vận hành khác nhau.

Thương Hiệu TOZEN Của Nước Nào?

Thương hiệu TOZEN xuất thân từ TOZEN Corporation, một doanh nghiệp uy tín có trụ sở chính thức được công bố tại Nhật Bản. Hãng sở hữu mạng lưới sản xuất và kinh doanh rộng khắp tại nhiều thị trường châu Á, trong đó có Việt Nam.

Trang web chính thức của TOZEN cung cấp hệ thống tài liệu minh bạch bao gồm danh mục sản phẩm (catalogue), hướng dẫn vận hành (manual), bản vẽ sản phẩm và tệp CAD kỹ thuật. Tuy nhiên, khi mua van tozen, kỹ sư và nhà thầu cần phân biệt rõ thương hiệu, mã model cụ thể và nguồn cung cấp thay vì chỉ nhìn chung chung vào tên thương hiệu.

Phân Tích Chuyên Sâu

Các Loại Van Tozen Phổ Biến

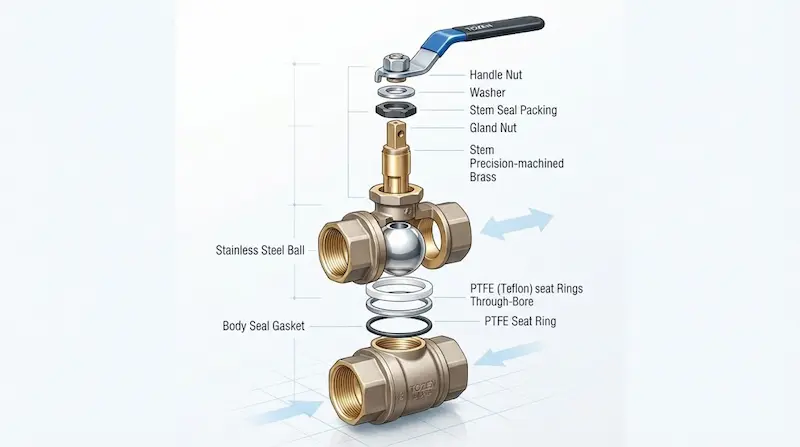

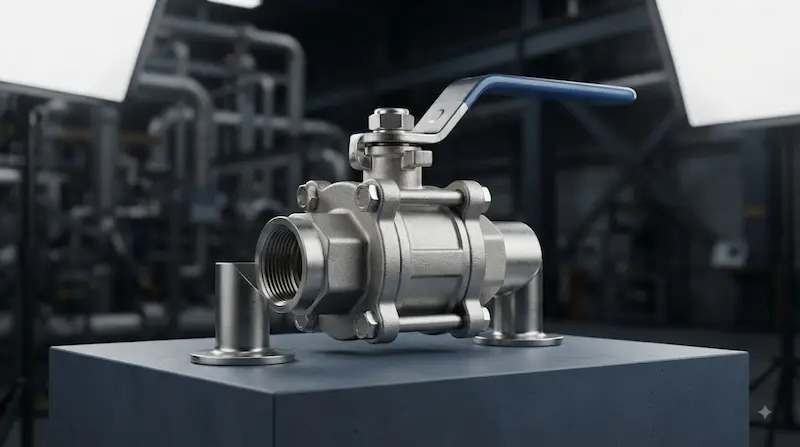

Van bi Tozen (Ball Valve): Dành riêng cho các ứng dụng cần đóng/mở nhanh, cách ly dòng chảy (isolation) trong hệ thống nước và các môi chất tương thích.

Van cổng Tozen (Gate Valve): Phù hợp với các vị trí đóng/mở đường ống yêu cầu dòng chảy thẳng hoàn toàn (full-flow) khi van mở hết cỡ.

Van một chiều Tozen (Check Valve): Có nhiệm vụ ngăn chặn hiện tượng dòng chảy ngược, bao gồm các biến thể như lift check valve, swing check valve và dual check valve.

Van bướm Tozen (Butterfly Valve): Giải pháp tối ưu cho đường ống kích thước lớn. Đơn cử như dòng van bướm tay gạt/tay quay dạng wafer (model BFV-W) của Tozen thường có dải áp suất PN16 và kích thước từ DN50 đến DN350.

Van giảm áp Tozen: Chuyên dùng để hạ áp suất dòng đầu vào xuống mức an toàn cho các thiết bị ở phía hạ lưu.

Van Tozen Có Những Vật Liệu Nào?

• Brass (Đồng thau): Thường gặp ở các dòng brass ball valve, brass automatic air vent hoặc DZR brass gate valve.

• Bronze (Đồng đỏ): Xuất hiện trong các sản phẩm cao cấp hơn như bronze ball valve, bronze gate valve và bronze swing check valve.

• Ductile Iron (Gang cầu): Giải pháp chủ lực cho các dòng van kích thước lớn yêu cầu độ bền cơ học cao.

• Stainless Steel (Inox): Bao gồm các dòng stainless steel ball valve, gate valve, check valve và butterfly valve chịu ăn mòn tốt. [chèn link: danh mục van inox công nghiệp]

Thông Số Kỹ Thuật Cần Kiểm Tra Khi Chọn Van Tozen

Để đảm bảo hiệu suất vận hành tối ưu, quá trình lựa chọn thiết bị đòi hỏi phải kiểm tra kỹ lưỡng các thông số:

• Size: Từ DN15, DN20, DN25 cho đến các kích thước lớn hơn tùy theo model.

• Pressure Rating: Ví dụ mức PN10, PN16, PN20. Lưu ý không được mặc định mọi sản phẩm đều có cùng mức áp suất.

• Material: Đồng thau, đồng đỏ, gang cầu hay inox.

• Temperature: Giới hạn nhiệt độ chịu đựng phụ thuộc vào vật liệu thân, đĩa và gioăng làm kín.

• Connection: Kết nối ren (threaded), mặt bích (flanged) hoặc kẹp bích (wafer).

• Medium: Nước, dầu, khí nén, gas hay hóa chất.

Quy tắc vàng trong kỹ thuật là luôn đối chiếu thông số từ datasheet chính hãng của từng model thay vì suy diễn từ tên thương hiệu.

So Sánh Các Dòng Van Tozen: Nên Chọn Loại Nào?

Không có một loại van nào hoàn hảo cho mọi ứng dụng. Ví dụ, van bi tối ưu cho việc đóng mở nhanh, trong khi van cổng phù hợp hơn cho việc cô lập dòng chảy dài hạn. Việc sử dụng sai chủng loại sẽ dẫn đến suy giảm tuổi thọ hệ thống.

Van Tozen Có Tốt Không?

Chất lượng của thiết bị không thể đánh giá bằng cảm tính qua một hai câu trả lời tuyệt đối. Thay vào đó, nó phụ thuộc vào: mã model cụ thể, vật liệu chế tạo, định mức áp suất, tiêu chuẩn sản xuất, môi trường ứng dụng thực tế và uy tín của nhà phân phối.

Việc nhà sản xuất cung cấp đầy đủ tài liệu, bản vẽ CAD và catalogue kỹ thuật giúp các kỹ sư dễ dàng thẩm định. Một thương hiệu tốt vẫn có thể thất bại nếu người dùng chọn sai model không phù hợp với nhiệt độ hoặc tính chất môi chất của hệ thống.

Ứng Dụng Thực Tế

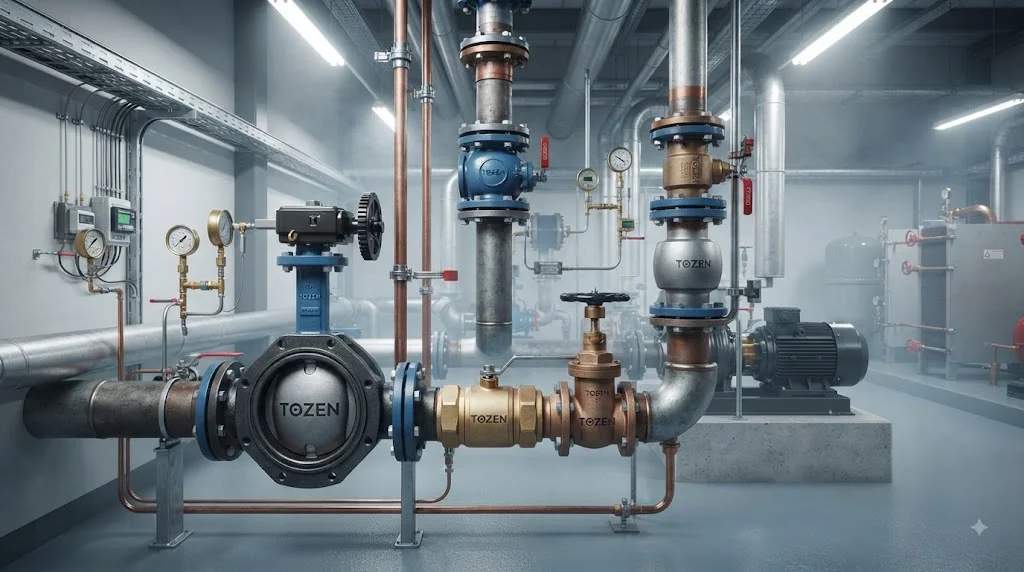

Van Tozen Được Sử Dụng Ở Đâu?

Các dòng van của hãng hiện diện rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp nước sinh hoạt và thoát nước đô thị.

• Hệ thống điều hòa không khí HVAC, tháp giải nhiệt (cooling water).

• Các trạm bơm công nghiệp và mạng lưới kỹ thuật tòa nhà (MEP).

• Nhà máy xử lý nước thải và các dây chuyền xử lý nước kỹ thuật.

Ví dụ, tài liệu kỹ thuật của dòng van bướm BFV-W quy định rõ môi chất phù hợp là nước và dầu khi đi kèm gioăng NBR. Do đó, tuyệt đối không vơ đũa cả nắm rằng mọi dòng van đều dùng chung cho mọi loại môi chất.

7 Sai Lầm Khi Chọn Van Tozen

Chỉ chọn theo kích thước DN: Bỏ qua áp suất và lưu lượng dòng chảy.

Không kiểm tra pressure rating: Dẫn đến việc van bị biến dạng hoặc rò rỉ dưới áp lực cao.

Không kiểm tra vật liệu cấu tạo: Gây ăn mòn nhanh chóng khi gặp môi chất không tương thích.

Dùng sai mục đích van: Ví dụ dùng van một chiều để đóng mở hệ thống dòng chảy thông thường.

Bỏ qua giới hạn nhiệt độ: Vượt ngưỡng chịu nhiệt của lớp gioăng làm kín (seat/seal).

Không xác định rõ môi chất: Lắp đặt nhầm van nước cho các hệ thống hóa chất hoặc khí độc hại.

Sai lệch kiểu kết nối: Mua nhầm van ren cho đường ống yêu cầu mặt bích tiêu chuẩn.

Lỗi phổ biến nhất là chỉ đặt mua theo tên gọi chung chung như "Van Tozen DN50" mà không chỉ rõ dòng van bi, van cổng hay van bướm, dẫn đến việc thiết bị không thể lắp đặt vào hệ thống.

Hướng Dẫn & Checklist

Cách Chọn Van Tozen Phù Hợp Cho Hệ Thống

• Bước 1: Xác định môi chất: Nước, dầu, khí nén, gas hay hóa chất.

• Bước 2: Xác định kích thước ống: Quy đổi sang hệ DN hoặc NPS chính xác.

• Bước 3: Xác định áp suất: Tính toán áp suất làm việc và áp suất định mức (pressure rating).

• Bước 4: Xác định nhiệt độ: Kiểm tra biên độ nhiệt nhỏ nhất, bình thường và lớn nhất.

• Bước 5: Chọn chủng loại van: Van bi, van cổng, van một chiều hay van bướm.

• Bước 6: Chọn vật liệu thân và gioăng: Đồng, gang cầu hay inox tương thích môi chất.

• Bước 7: Kiểm tra thông số model: Đối chiếu datasheet, tiêu chuẩn kết nối và chứng nhận chất lượng nếu có.

Checklist Trước Khi Mua Van Tozen

Trước khi yêu cầu báo giá hoặc đặt hàng, bạn cần chuẩn bị đầy đủ các thông tin:

• Tên model sản phẩm cụ thể.

• Chủng loại van.

• Kích thước DN.

• Pressure rating và working pressure.

• Nhiệt độ vận hành.

• Môi chất lưu chuyển.

• Vật liệu thân van và gioăng làm kín.

• Kiểu kết nối (Ren, mặt bích, wafer).

• Tiêu chuẩn kỹ thuật áp dụng.

• Catalogue hoặc datasheet đối chiếu.

• Chứng nhận xuất xứ và chất lượng (CO/CQ).

Nếu chưa xác định được model, hãy cung cấp DN + môi chất + áp suất + nhiệt độ + kiểu kết nối, nhà cung cấp có thể dựa vào đó để tư vấn dòng van phù hợp.

FAQ Về Van Tozen

Van Tozen là thương hiệu của nước nào?

TOZEN Corporation là doanh nghiệp xuất xứ từ Nhật Bản, có trụ sở chính tại Nhật và mạng lưới phân phối rộng khắp các thị trường châu Á.

Van Tozen gồm những dòng sản phẩm nào?

Thương hiệu cung cấp nhiều chủng loại đa dạng như van bi, van cổng, van một chiều, van bướm và van giảm áp tùy theo danh mục của từng thị trường.

Van Tozen có dùng được cho hệ thống nước không?

Có rất nhiều model được thiết kế chuyên biệt cho hệ thống cấp thoát nước, tuy nhiên cần kiểm tra kỹ model, vật liệu và giới hạn áp suất trước khi lắp đặt.

Van Tozen có những loại vật liệu gì?

Tùy thuộc vào dòng sản phẩm, van được chế tạo từ đồng thau, đồng đỏ, gang cầu hoặc thép không gỉ (inox).

Làm sao để chọn đúng van Tozen cho dự án?

Cần xác định chính xác loại van, kích thước DN, tính chất môi chất, áp suất, nhiệt độ và kiểu kết nối, sau đó đối chiếu trực tiếp với tài liệu kỹ thuật của hãng.

Kết Luận

Chọn Đúng Van Tozen Theo Môi Chất Và Điều Kiện Vận Hành

Việc lựa chọn van tozen đòi hỏi sự thấu hiểu rõ ràng rằng đây là một hệ sinh thái sản phẩm phong phú chứ không phải một mặt hàng đơn lẻ. Để đảm bảo an toàn và tối ưu chi phí cho công trình, kỹ sư cần phân biệt rõ các dòng van bi, van cổng, van một chiều, van bướm, đồng thời chú trọng đến vật liệu và định mức áp suất. Tuyệt đối không mua sắm dựa cảm tính trên tên thương hiệu mà phải dựa trên datasheet thực tế của thiết bị.
