Van bi ball valve là gì? Hướng dẫn chọn mua và ứng dụng chuẩn kỹ thuật

Khi thiết kế và vận hành hệ thống đường ống, người kỹ sư hay thợ lắp đặt luôn đối mặt với yêu cầu cốt lõi: hệ thống cần đóng/mở nhanh chóng, van phải đạt độ kín tuyệt đối và ít gây tổn thất áp suất dòng chảy. Người vận hành luôn mong muốn tìm kiếm một thiết bị có cấu trúc đơn giản nhưng vận hành ổn định qua thời gian. Trong bối cảnh đó, van bi ball valve nổi lên như một giải pháp tiêu chuẩn và phổ biến bậc nhất hiện nay.

Tuy nhiên, thực tế vận hành cho thấy không phải loại van bi nào cũng phù hợp với mọi môi chất và điều kiện làm việc. Việc chọn sai thông số kỹ thuật có thể gây rò rỉ, giảm lưu lượng hoặc làm hư hỏng đường ống nghiêm trọng. Do đó, để chọn được thiết bị chuẩn xác, bạn cần xem xét đồng thời các yếu tố như đường kính danh nghĩa (DN), cấp áp suất (PN/Class), vật liệu, kiểu kết nối, nhiệt độ, đặc tính môi chất và phương thức vận hành.

Kiến thức nền

Van bi ball valve là gì?

Van bi ball valve là loại van sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng chảy trong đường ống. Khi lỗ trên viên bi thẳng hàng với đường ống, van mở; khi xoay bi 90 độ, lỗ bị đặt vuông góc với dòng chảy và van đóng.

Thiết bị này còn được gọi đơn giản là van bi hoặc van bi tùy theo thói quen kỹ thuật của từng dự án. Điểm nhận diện nổi bật của dòng sản phẩm này là khả năng đóng/mở cực nhanh chỉ với một góc xoay ngắn cùng đặc tính kín dòng xuất sắc. Thông thường, van được ứng dụng chủ yếu theo cơ chế đóng/mở hoàn toàn (on/off). Đối với các môi chất có tính ăn mòn hoặc nhiệt độ khắc nghiệt, các dòng van bi chuyên dụng với vật liệu đặc biệt sẽ được ưu tiên sử dụng thay thế cho dòng van thông thường.

Cấu tạo van bi gồm những bộ phận nào?

Được thiết kế tối ưu hóa độ bền cơ học, một chiếc van bi tiêu chuẩn bao gồm các bộ phận chính sau:

• Thân van (Body): Là khung chịu lực chính chứa toàn bộ linh kiện bên trong, thường được đúc từ đồng, inox, thép carbon, gang hoặc nhựa kỹ thuật tùy theo môi trường.

• Bi van (Ball): Bộ phận hình cầu nằm ở trung tâm có khoét lỗ xuyên tâm, trực tiếp chịu trách nhiệm điều tiết hoặc chặn dòng chảy của môi chất.

• Trục van (Stem): Thanh kim loại kết nối từ tay gạt hoặc bộ truyền động đến viên bi, chịu trách nhiệm truyền mô-men xoắn khi vận hành.

• Gioăng làm kín (Seat): Vòng đệm ôm sát lấy viên bi (thường làm từ PTFE hoặc Teflon) nhằm đảm bảo độ kín tuyệt đối, ngăn chặn tình trạng rò rỉ lưu chất ra thân van.

• Tay gạt hoặc bộ truyền động (Lever Handle / Actuator): Bộ phận bên ngoài dùng để tác động lực thủ công hoặc tự động để xoay trục van.

• Nắp van và các chi tiết phụ: Giúp cố định, bịn kín khoang chứa và bảo vệ các cơ cấu chuyển động bên trong khỏi tác động ngoại cảnh.

Nguyên lý hoạt động của van bi

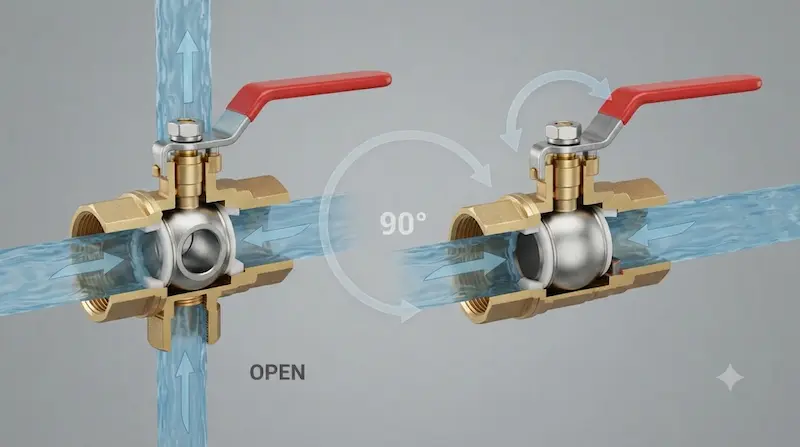

Nguyên lý vận hành của van bi dựa trên chuyển động xoay góc của viên bi nằm bên trong khoang thân van:

• Khi van mở: Lỗ xuyên tâm của viên bi nằm song song và trùng hướng với đường ống, tạo ra không gian mở lớn cho phép môi chất di chuyển qua van với tổn thất áp suất cực thấp.

• Khi van đóng: Người vận hành xoay trục một góc khoảng 90 độ, khiến lỗ xuyên tâm trên viên bi chuyển sang vị trí vuông góc với dòng chảy, hoàn toàn chặn đứng dòng môi chất.

• Cơ chế vận hành: Chuyển động này được thực hiện thông qua tay gạt thủ công truyền lực xuống trục van. Đối với hệ thống tự động hóa, các bộ truyền động khí nén hoặc điện (actuator) sẽ tự động thực hiện thao tác xoay này.

Sở dĩ van bi có khả năng đóng/mở cực nhanh là nhờ vào cơ cấu hình học của viên bi, chỉ cần một góc xoay 90 độ là có thể chuyển đổi hoàn toàn trạng thái của toàn bộ hệ thống.

Phân tích chuyên sâu

Các loại van bi phổ biến hiện nay

Để đáp ứng nhu cầu đa dạng của các ngành công nghiệp, thị trường hiện cung cấp rất nhiều biến thể van bi khác nhau. Việc hiểu rõ từng chủng loại giúp tối ưu hóa hiệu suất kỹ thuật và chi phí đầu tư:

• Phân loại theo vật liệu: Van bi đồng (phù hợp dân dụng, nước sạch), van bi inox 304/316 (chống ăn mòn, chịu hóa chất, thực phẩm), van bi thép carbon (chịu áp lực và nhiệt độ cao), và van bi gang.

• Phân loại theo kiểu kết nối: Van bi ren (tiện lợi cho ống nhỏ), van bi mặt bích (chắc chắn cho hệ thống lớn), van bi hàn (dành cho đường ống áp lực cao) và van bi clamp (dùng trong ngành vi sinh, dược phẩm).

• Phân loại theo thiết kế thân: Gồm van bi 1 mảnh (giá thành rẻ, kết cấu gọn), van bi 2 mảnh (thông dụng, dễ bảo trì), và van bi 3 mảnh (cho phép tháo lắp bảo dưỡng trực tiếp trên đường ống).

• Phân loại theo phương thức vận hành: Van bi tay gạt, van bi tay quay vô lăng, van bi điều khiển khí nén và van bi điều khiển điện tự động.

• Phân loại theo đường dòng: Dòng van Full port (lỗ bi bằng đường kính ống, dòng chảy không bị thắt) và Reduced port (lỗ bi nhỏ hơn đường kính ống).

Không nên áp dụng rập khuôn một loại van cho mọi vị trí; việc đối chiếu chính xác đặc điểm dòng chảy với đặc tính của từng loại van bi là chìa khóa giúp hệ thống vận hành trơn tru.

Thông số kỹ thuật van bi cần quan tâm

Lưu ý chuyên gia SEO & Kỹ thuật: Tránh tình trạng chỉ chọn mua van bi dựa theo thông số DN. Kích thước danh nghĩa chỉ biểu thị đường kính ngoài của ống, trong khi hệ thống thực tế bắt buộc phải xét đồng thời áp suất, nhiệt độ, môi chất và tiêu chuẩn kết nối để tránh sự cố rò rỉ áp lực.

Van bi ball valve có ưu điểm và nhược điểm gì?

• Ưu điểm vượt trội: Khả năng đóng/mở cực nhanh chỉ với góc xoay 90 độ, cấu trúc cơ học đơn giản, độ kín khít cao nhờ vòng đệm đàn hồi, tổn thất áp suất thấp (đặc biệt ở dòng full port) và cực kỳ đa dạng về vật liệu chế tạo.

• Nhược điểm cần lưu ý: Không phải là lựa chọn tối ưu cho việc điều tiết lưu lượng liên tục ở trạng thái mở một phần (vì dòng chảy xiết có thể làm xói mòn gioăng seat). Một số dòng van yêu cầu bảo trì hoặc thay thế gioăng định kỳ sau thời gian dài sử dụng.

Đặc tính của viên bi khiến van bi hoàn hảo cho nhiệm vụ đóng/mở ngắt dòng (on/off). Nếu cố tình dùng van bi để tiết lưu dòng chảy trong thời gian dài, áp lực dòng có thể làm biến dạng vòng đệm làm kín.

Van bi ball valve khác gì van bướm, van cổng và van cầu?

• Kết luận chọn lựa: Nếu hệ thống ưu tiên việc đóng/mở nhanh và đòi hỏi độ kín tuyệt đối, van bi là lựa chọn hàng đầu. Đối với đường ống kích thước lớn cần tối ưu chi phí, van bướm chiếm ưu thế hơn. Còn nếu mục đích chính là điều tiết lưu lượng dòng chảy chính xác, hãy cân nhắc van cầu.

Ứng dụng thực tế

Van bi được sử dụng ở đâu?

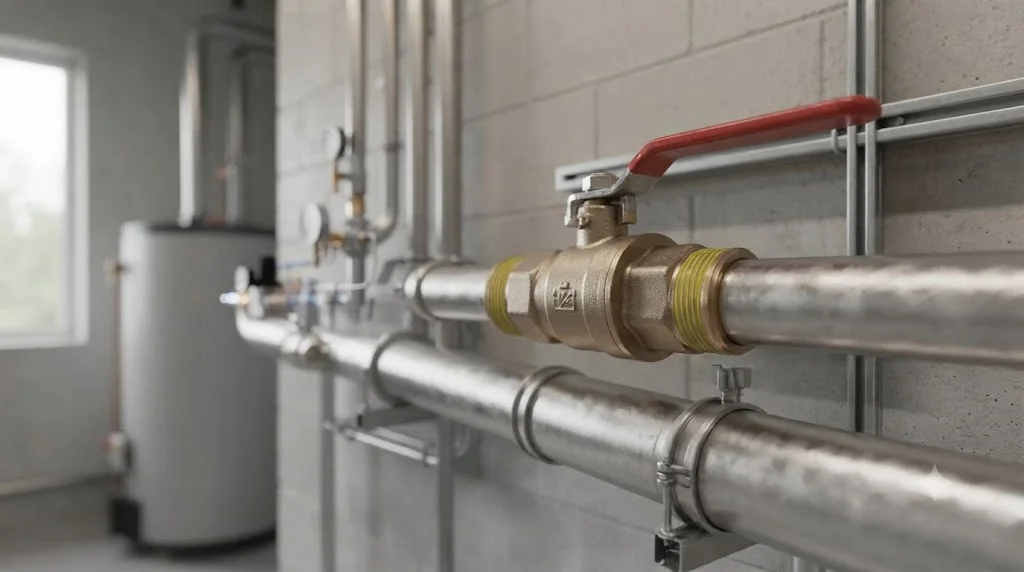

• Hệ thống cấp và xử lý nước: Ứng dụng rộng rãi trong các trạm bơm, mạng lưới đường ống cấp nước sạch, hệ thống thoát nước và các công trình điều hòa không khí HVAC.

• Ngành khí nén và khí công nghiệp: Kiểm soát dòng khí áp lực cao trong các nhà máy sản xuất, xưởng cơ khí và hệ thống truyền dẫn khí nén tự động.

• Công nghiệp dầu khí và hóa chất: Sử dụng các dòng van bi vật liệu inox chuyên dụng để đóng mở các đường ống dẫn dầu, dung môi và một số loại hóa chất tương thích.

• Ngành thực phẩm, dược phẩm và đồ uống: Sử dụng dòng van bi vi sinh kết nối dạng clamp, vật liệu inox 316 đạt tiêu chuẩn an toàn vệ sinh khắt khe.

Những sai lầm thường gặp khi chọn mua van bi ball valve

• Sai lầm 1: Chỉ chăm chăm nhìn vào kích thước DN mà bỏ qua các thông số về áp suất và nhiệt độ làm việc thực tế.

• Sai lầm 2: Không kiểm tra kỹ tính tương thích giữa môi chất hóa học và vật liệu chế tạo gioăng (seat), dẫn đến hiện tượng ăn mòn, rò rỉ chỉ sau thời gian ngắn vận hành.

• Sai lầm 3: Lạm dụng van bi vào mục đích điều tiết lưu lượng liên tục thay vì chuyên dùng cho mục đích đóng/mở hoàn toàn (on/off).

• Sai lầm 4: Chọn sai kiểu kết nối (ví dụ chọn van ren cho hệ thống áp lực cao công nghiệp thay vì dùng van mặt bích hoặc hàn).

Hướng dẫn / Checklist

Cách chọn van bi ball valve phù hợp qua 7 bước chuẩn

1. Bước 1: Xác định rõ đặc tính môi chất (nước, khí, dầu, hóa chất hay hơi nóng).

2. Bước 2: Đo đạc và xác định chính xác kích thước đường ống (DN).

3. Bước 3: Kiểm tra thông số áp suất làm việc tối đa của hệ thống (PN/Class).

4. Bước 4: Xác định giới hạn nhiệt độ vận hành thực tế tại vị trí lắp đặt.

5. Bước 5: Lựa chọn vật liệu thân van, bi van và vòng đệm seat tương thích.

6. Bước 6: Chọn kiểu kết nối phù hợp (ren, mặt bích, hàn, clamp).

7. Bước 7: Quyết định phương thức vận hành thủ công (tay gạt) hay tự động hóa (điện/khí nén).

Checklist kiểm tra nhanh trước khi đặt mua:

• Môi chất truyền dẫn là gì?

• Kích thước đường ống (DN) bao nhiêu?

• Áp suất làm việc tối đa của hệ thống?

• Nhiệt độ dòng chảy thực tế?

• Vật liệu thân và gioăng đã phù hợp chưa?

• Kiểu kết nối (ren, bích, hàn...) có khớp với đường ống?

• Yêu cầu lưu lượng Full port hay Reduced port?

• Hình thức vận hành bằng tay hay tự động?

• Có yêu cầu tiêu chuẩn kỹ thuật hoặc chứng chỉ xuất xứ không?

Câu hỏi thường gặp (FAQ)

1. Van bi ball valve là gì?

Van bi là thiết bị van công nghiệp sử dụng một viên bi đục lỗ xuyên tâm để kiểm soát dòng chảy. Van vận hành thông qua việc xoay viên bi một góc 90 độ để chuyển đổi trạng thái đóng hoặc mở.

2. Van bi có dùng để điều tiết lưu lượng được không?

Mặc dù có thể điều tiết trong một số trường hợp cụ thể, van bi được thiết kế tối ưu nhất cho chức năng đóng/mở (on/off). Việc dùng van bi để tiết lưu dòng chảy liên tục trong thời gian dài có thể làm mài mòn gioăng làm kín.

3. Van bi inox và van bi đồng khác nhau như thế nào?

Sự khác biệt cốt lõi nằm ở vật liệu chế tạo, khả năng chịu lực, mức độ chống ăn mòn và giá thành. Van bi đồng thường dùng cho hệ thống nước dân dụng, trong khi van bi inox phục vụ các môi trường công nghiệp khắc nghiệt, hóa chất hoặc thực phẩm.

4. Khi nào nên chọn van bi kết nối ren và khi nào chọn mặt bích?

Van bi kết nối ren thường ưu tiên cho các đường ống có kích thước nhỏ và áp suất trung bình. Ngược lại, kết nối mặt bích được ứng dụng cho các đường ống kích thước lớn, hệ thống công nghiệp nặng đòi hỏi độ chắc chắn và khả năng tháo lắp bảo trì dễ dàng.

5. Van bi tay gạt và van bi điều khiển tự động khác nhau thế nào?

Van bi tay gạt yêu cầu sức người thao tác trực tiếp tại hiện trường. Trong khi đó, các dòng van bi điều khiển điện hoặc khí nén tích hợp mô-tơ tự động giúp điều khiển từ xa, phù hợp với các hệ thống tự động hóa nhà máy hiện đại.

Kết luận

Van bi – lựa chọn phù hợp cho nhiều hệ thống đường ống

Van bi ball valve sở hữu cơ cấu kết cấu đơn giản, khả năng đóng/mở cực nhanh cùng độ kín khít cao, mang lại hiệu quả vận hành tối ưu cho nhiều hệ thống kỹ thuật. Sự đa dạng về vật liệu, kích thước DN, cấp áp suất và kiểu kết nối giúp thiết bị này đáp ứng linh hoạt mọi nhu cầu từ dân dụng đến công nghiệp nặng.
