Van 1 chiều lá lật đồng: cấu tạo, nguyên lý, thông số và cách chọn đúng cho hệ thống

Trong hệ thống cấp nước, bơm hoặc đường ống dân dụng, chất lỏng có thể chảy ngược khi bơm dừng hoặc khi áp suất phía sau thay đổi. Hiện tượng này ảnh hưởng đến thiết bị và làm quá trình vận hành kém ổn định, nhất là khi bạn chỉ nhận ra vấn đề sau khi sự cố xảy ra.

Đó là lúc van một chiều lá lật đồng được sử dụng. Van cho phép môi chất đi theo một hướng và hạn chế dòng chảy ngược, mà không cần người vận hành đóng mở.

Bài viết sẽ trả lời các câu hỏi thực tế: van là gì, cấu tạo và hoạt động ra sao, vì sao dùng vật liệu đồng, chọn DN, áp suất, kiểu kết nối thế nào và khi nào nên sử dụng.

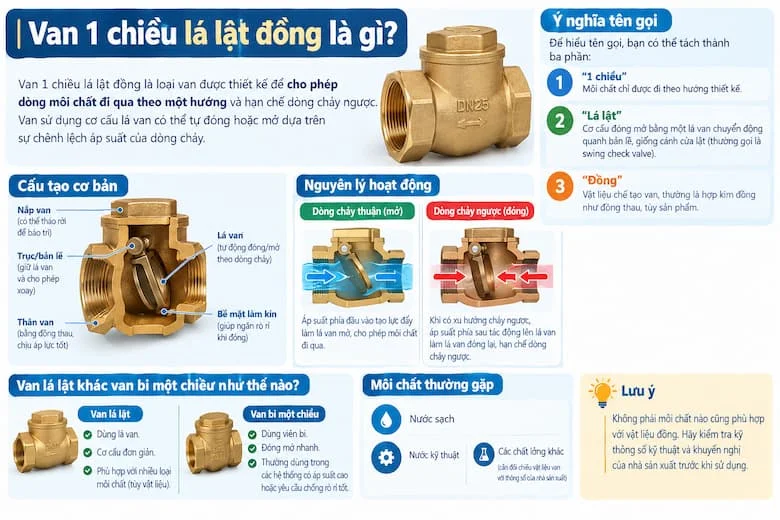

Van 1 chiều lá lật đồng là gì?

Van 1 chiều lá lật đồng là loại van được thiết kế để cho phép dòng môi chất đi qua theo một hướng và hạn chế dòng chảy ngược. Van sử dụng cơ cấu lá van có thể tự đóng hoặc mở dựa trên sự chênh lệch áp suất của dòng chảy.

Để hiểu tên gọi, bạn có thể tách thành ba phần:

• "1 chiều": môi chất chỉ được đi theo hướng thiết kế.

• "Lá lật": cơ cấu đóng mở bằng một lá van chuyển động quanh bản lề, giống cánh cửa lật (thường gọi là swing check valve).

• "Đồng": vật liệu chế tạo van, thường là hợp kim đồng như đồng thau, tùy sản phẩm.

Van lá lật khác van bi một chiều ở bộ phận đóng mở: van lá lật dùng lá van, còn van bi một chiều dùng viên bi. Môi chất thường gặp là nước sạch hoặc nước kỹ thuật, còn các chất lỏng khác cần đối chiếu vật liệu van với thông số của nhà sản xuất.

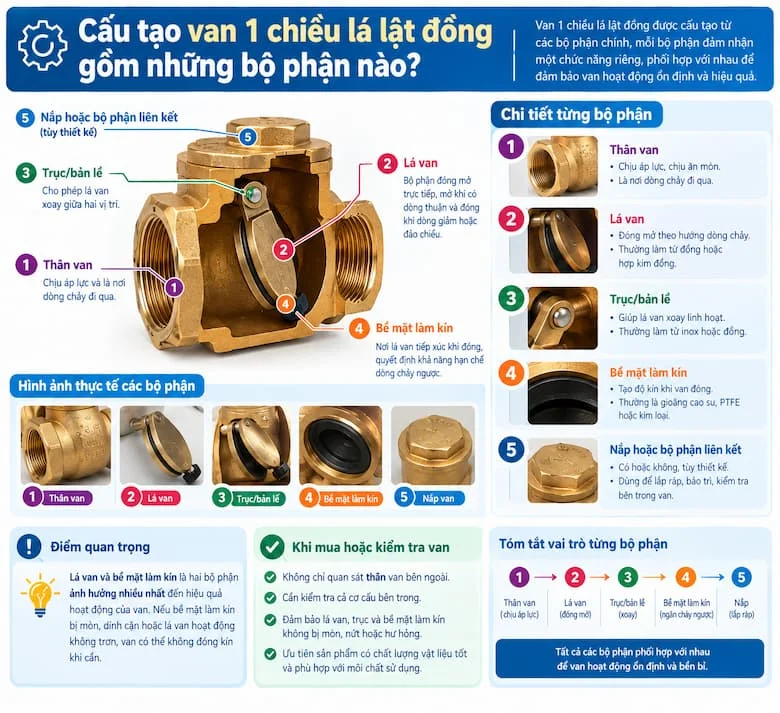

Cấu tạo van một chiều lá lật đồng gồm những bộ phận nào?

Cấu tạo van gồm các bộ phận chính sau:

• Thân van: chịu áp lực và là nơi dòng chảy đi qua.

• Lá van: bộ phận đóng mở trực tiếp, mở khi có dòng thuận và đóng khi dòng giảm hoặc đảo chiều.

• Trục/bản lề: cho phép lá van xoay giữa hai vị trí.

• Bề mặt làm kín: nơi lá van tiếp xúc khi đóng, quyết định khả năng hạn chế dòng chảy ngược.

• Nắp hoặc bộ phận liên kết: có hay không, tùy thiết kế, thường phục vụ lắp ráp và kiểm tra bên trong.

Mỗi bộ phận có vai trò riêng, nhưng lá van và bề mặt làm kín là hai bộ phận ảnh hưởng nhiều nhất đến hiệu quả. Nếu bề mặt làm kín bị mòn, dính cặn hoặc lá van hoạt động không trơn, van có thể không đóng kín khi cần.

Vì vậy, khi mua hoặc kiểm tra van, hãy chú ý cả cơ cấu bên trong, không chỉ thân van bên ngoài.

Nguyên lý hoạt động của van một chiều lá lật đồng

Van hoạt động tự động theo ba trạng thái dòng chảy.

1. Khi dòng chảy thuận
Áp suất phía đầu vào tạo lực đẩy làm lá van mở. Môi chất đi qua van.

2. Khi dòng chảy giảm
Lá van bắt đầu trở về vị trí đóng.

3. Khi xuất hiện dòng chảy ngược
Áp suất phía sau tác động lên lá van, lá van đóng lại và hạn chế dòng chảy ngược.

Có thể tóm tắt bằng sơ đồ:

• Dòng thuận → Lá van mở → Môi chất đi qua

• Dòng ngược → Lá van đóng → Hạn chế dòng chảy ngược

Điểm cần lưu ý là van không phải công tắc đóng mở thủ công. Van phản ứng theo chênh lệch áp suất và dòng chảy, nên khả năng đóng kín còn phụ thuộc vào thiết kế, bề mặt làm kín và điều kiện vận hành. Đó là lý do cần chọn đúng thông số cho từng hệ thống.

Đặc điểm và ưu nhược điểm của van một chiều lá lật đồng

Ưu điểm

• Cấu tạo tương đối đơn giản.

• Hoạt động tự động theo dòng chảy.

• Không cần người vận hành đóng mở thường xuyên.

• Có thể ứng dụng trong nhiều hệ thống chất lỏng phù hợp.

• Vật liệu đồng có khả năng chống ăn mòn trong một số môi trường phù hợp.

Hạn chế

• Cần lựa chọn đúng điều kiện làm việc.

• Có thể phát sinh tiếng va đập khi đóng trong một số điều kiện.

• Không phải môi chất nào cũng phù hợp với vật liệu đồng.

• Cần kiểm tra áp suất và nhiệt độ trước khi sử dụng.

Các ưu điểm chỉ phát huy khi van được dùng đúng điều kiện thiết kế. Nếu bỏ qua môi chất, nhiệt độ hoặc áp suất, van có thể xuống cấp sớm hoặc không đáp ứng yêu cầu. Vì vậy, hãy xem ưu nhược điểm như cơ sở để cân nhắc, không phải lời khẳng định áp dụng cho mọi hệ thống.

Các thông số cần quan tâm khi chọn van một chiều lá lật đồng

Đây là phần quyết định bạn chọn đúng hay sai. Hãy kiểm tra sáu nhóm thông số:

1. Kích thước danh nghĩa (DN): ví dụ DN15, DN20, DN25, DN32, DN40, DN50... DN không đơn giản là đường kính đo thực tế của van mà là kích thước danh nghĩa dùng để quy định kích thước hệ thống.

2. Vật liệu: thân van bằng đồng, kèm vật liệu bề mặt làm kín, lá van và gioăng (nếu có).

3. Áp suất làm việc: có thể gặp ký hiệu PN hoặc Class. Không nên mặc định mọi van có cùng cấp áp suất.

4. Nhiệt độ làm việc: cần đối chiếu với môi chất, vật liệu, gioăng và tiêu chuẩn nhà sản xuất.

5. Kiểu kết nối: ren, mặt bích hoặc một số thiết kế khác.

6. Môi chất: nước sạch, nước kỹ thuật hoặc chất lỏng khác.

Không nên chỉ nhìn vào kích thước mà bỏ qua môi chất. Cùng DN, hai van có thể khác nhau về vật liệu, cấp áp và kiểu kết nối, dẫn đến khả năng sử dụng hoàn toàn khác nhau.

So sánh van một chiều lá lật đồng với các loại van 1 chiều khác

Không nên kết luận "loại này tốt hơn loại kia". Loại van phù hợp phụ thuộc vào môi chất, áp suất, nhiệt độ, kích thước đường ống, không gian lắp đặt và yêu cầu kỹ thuật của hệ thống.

Ví dụ, nếu môi chất có tính ăn mòn mà vật liệu đồng không đáp ứng, van inox có thể phù hợp hơn. Nếu hệ thống nước thông thường và thông số nằm trong giới hạn sản phẩm, van lá lật đồng là phương án hợp lý. Hãy bắt đầu từ điều kiện hệ thống rồi mới chọn loại van.

Van 1 chiều lá lật đồng được sử dụng ở đâu?

Các nhóm ứng dụng thường gặp gồm:

• Hệ thống cấp nước.

• Đường ống dân dụng.

• Hệ thống bơm nước.

• Một số hệ thống kỹ thuật công trình.

• Các tuyến ống cần hạn chế dòng chảy ngược.

Ở các hệ thống này, mục tiêu chung là bảo vệ bơm và thiết bị khỏi dòng chảy ngược cũng như giữ vận hành ổn định. Nếu thiếu van một chiều, nước có thể chảy ngược khi bơm dừng, gây ảnh hưởng đến thiết bị và làm hệ thống vận hành kém ổn định.

Cần nhấn mạnh rằng ứng dụng thực tế phải căn cứ vào thông số của từng model và yêu cầu hệ thống. Không nên xem một sản phẩm là dùng được cho mọi hệ thống. Hãy đối chiếu catalogue trước khi quyết định.

Khi nào nên sử dụng van một chiều lá lật đồng?

Hãy cân nhắc sử dụng khi:

• Hệ thống cần kiểm soát hướng dòng chảy.

• Có nguy cơ xuất hiện dòng chảy ngược.

• Cần cơ cấu đóng mở tự động.

• Môi chất phù hợp với vật liệu van.

• Kích thước và cấp áp suất đáp ứng thiết kế.

Nếu hệ thống chỉ có dòng chảy một chiều ổn định và không có nguy cơ đảo chiều, nhu cầu dùng van có thể thấp hơn. Ngược lại, khi có bơm hoạt động ngắt quãng hoặc áp suất phía sau thay đổi, van một chiều đóng vai trò bảo vệ quan trọng.

Cần nhớ rằng van một chiều không thay thế van khóa. Van khóa dùng để cô lập đường ống, còn van một chiều dùng để kiểm soát chiều dòng chảy. Nhiều hệ thống dùng cả hai để thuận tiện vận hành và bảo trì.

Những sai lầm thường gặp khi chọn van 1 chiều lá lật đồng

Sai lầm 1: Chỉ chọn theo DN. DN đúng nhưng cấp áp suất hoặc kiểu kết nối không phù hợp thì van vẫn không thể sử dụng.

Sai lầm 2: Không kiểm tra môi chất. Không phải môi trường nào cũng phù hợp với vật liệu đồng.

Sai lầm 3: Bỏ qua nhiệt độ. Nhiệt độ có thể ảnh hưởng đến vật liệu và bộ phận làm kín.

Sai lầm 4: Chọn theo giá thấp nhất. Giá thấp chưa chắc phù hợp với yêu cầu kỹ thuật.

Sai lầm 5: Không kiểm tra hướng dòng chảy. Van một chiều cần được lắp đúng chiều thiết kế.

Điểm chung của các sai lầm này là chọn van trước khi hiểu rõ điều kiện làm việc. Hậu quả có thể là rò rỉ, van không đóng kín hoặc hư hỏng sớm, khiến bạn phải thay thế và tốn thêm chi phí. Cách tránh đơn giản là thu thập thông số hệ thống trước, sau đó đối chiếu với catalogue của sản phẩm.

Cách chọn van một chiều lá lật đồng đúng nhu cầu

Bạn có thể áp dụng quy trình 6 bước:

1. Xác định môi chất: nước, chất lỏng khác hay môi trường đặc biệt.

2. Xác định kích thước đường ống: xác định DN cần sử dụng.

3. Xác định áp suất: kiểm tra áp suất vận hành và yêu cầu thiết kế.

4. Kiểm tra nhiệt độ: đối chiếu với giới hạn của sản phẩm.

5. Kiểm tra kiểu kết nối: ren, mặt bích hoặc kiểu khác.

6. Đối chiếu catalogue: vật liệu, kích thước, áp suất, nhiệt độ, tiêu chuẩn, hướng lắp và môi chất phù hợp.

Thứ tự này có logic riêng: môi chất, áp suất và nhiệt độ quyết định van có làm việc an toàn hay không, còn DN và kiểu kết nối quyết định van có lắp được hay không. Bước cuối giúp xác nhận thông tin từ tài liệu kỹ thuật, thay vì dựa vào tên gọi hay ước đoán.

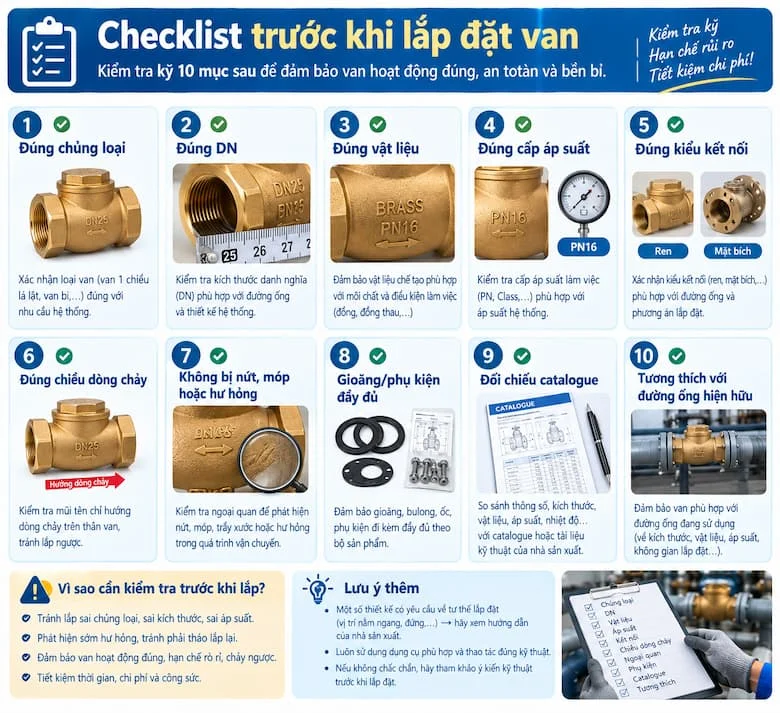

Checklist trước khi lắp đặt van

Hãy kiểm tra các mục sau trước khi lắp:

• Đúng chủng loại.

• Đúng DN.

• Đúng vật liệu.

• Đúng cấp áp suất.

• Đúng kiểu kết nối.

• Đúng chiều dòng chảy.

• Không bị nứt, móp hoặc hư hỏng.

• Gioăng/phụ kiện đầy đủ.

• Đối chiếu catalogue.

• Tương thích với đường ống hiện hữu.

Mỗi mục giúp tránh một rủi ro cụ thể. Kiểm tra chiều dòng chảy giúp tránh lắp ngược, kiểm tra ngoại quan giúp phát hiện hư hỏng khi vận chuyển, còn đối chiếu catalogue xác nhận van đáp ứng đúng điều kiện. Một số thiết kế có yêu cầu về tư thế lắp, vì vậy hãy xem hướng dẫn của nhà sản xuất.

Kiểm tra trước khi lắp mất ít thời gian, nhưng giúp bạn tránh phải tháo lắp lại sau này.

Câu hỏi thường gặp

1. Van 1 chiều lá lật đồng có tác dụng gì?
Van cho phép môi chất đi theo một hướng và hạn chế dòng chảy ngược trong hệ thống đường ống.

2. Van một chiều lá lật đồng hoạt động như thế nào?
Lá van mở khi áp suất dòng chảy đủ để đẩy lá van và đóng lại khi dòng chảy giảm hoặc có xu hướng đảo chiều.

3. Van một chiều lá lật đồng có dùng được cho mọi loại nước không?
Không nên mặc định như vậy. Cần kiểm tra vật liệu, môi chất, nhiệt độ, áp suất và thông số kỹ thuật của model cụ thể.

4. Chọn DN van 1 chiều lá lật đồng như thế nào?
DN cần được lựa chọn dựa trên kích thước danh nghĩa của đường ống và thiết kế hệ thống, đồng thời kiểm tra khả năng đáp ứng lưu lượng.

5. Cần kiểm tra gì trước khi mua van?
Nên kiểm tra DN, vật liệu, cấp áp suất, nhiệt độ, kiểu kết nối, môi chất, tiêu chuẩn và tài liệu kỹ thuật.

Kết Luận

Van 1 chiều lá lật đồng giúp kiểm soát hướng dòng chảy và hạn chế hiện tượng chảy ngược. Để chọn chính xác, không nên chỉ dựa vào tên gọi hoặc kích thước DN. Hãy xem xét đồng thời môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và yêu cầu của hệ thống.
