Van cửa là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Từ hệ thống cấp nước tòa nhà, đường ống nhà máy, hệ thống PCCC đến trạm bơm công nghiệp, bạn gần như luôn gặp van cửa. Nhưng van cửa là gì và vì sao thiết bị này vẫn được dùng rộng rãi trong các hệ thống đường ống hiện nay?

Nhiều người biết van cửa xuất hiện rất phổ biến, nhưng vẫn:

• Không hiểu nguyên lý hoạt động.

• Nhầm lẫn với van bi hoặc van bướm.

• Chọn sai loại van, dẫn đến giảm hiệu quả vận hành.

Bài viết này đi từ khái niệm, cấu tạo, nguyên lý đến thông số, so sánh và cách chọn, để bạn chọn đúng loại van cho hệ thống của mình.

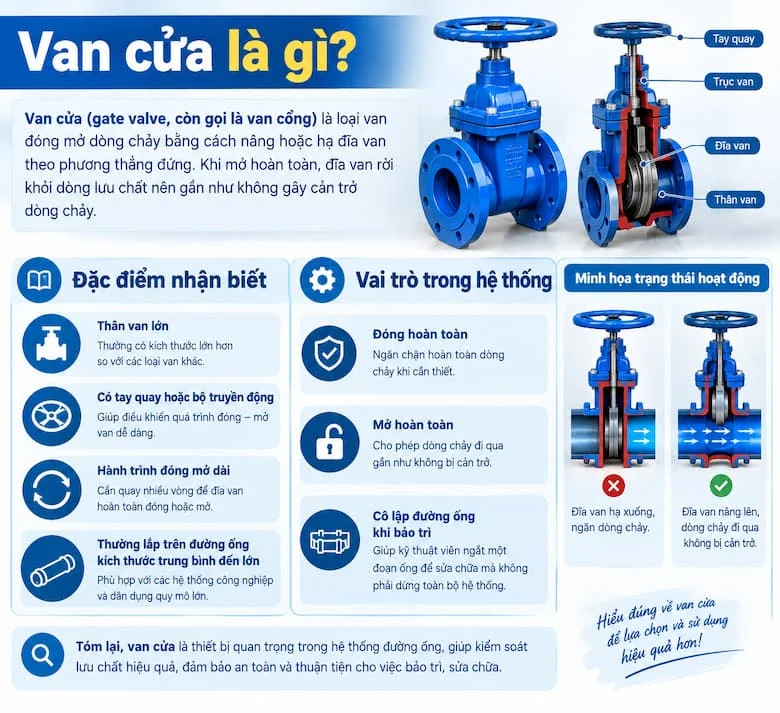

Van cửa là gì?

Van cửa (gate valve, còn gọi là van cổng) là loại van đóng mở dòng chảy bằng cách nâng hoặc hạ đĩa van theo phương thẳng đứng. Khi mở hoàn toàn, đĩa van rời khỏi dòng lưu chất nên gần như không gây cản trở dòng chảy.

Có thể nhận biết van cửa qua các đặc điểm:

• Thân van lớn.

• Có tay quay hoặc bộ truyền động.

• Hành trình đóng mở dài, cần quay nhiều vòng.

• Thường lắp trên đường ống kích thước trung bình đến lớn.

Vai trò của van cửa trong hệ thống khá rõ ràng: đóng hoàn toàn, mở hoàn toàn và cô lập đường ống khi bảo trì. Nhờ đó, kỹ thuật viên có thể ngắt một đoạn ống để sửa chữa mà không phải dừng toàn bộ hệ thống.

Cần nhớ rằng van cửa được thiết kế cho hai trạng thái mở hoặc đóng hoàn toàn. Đây là điểm quyết định cách dùng đúng mà các phần sau sẽ phân tích.

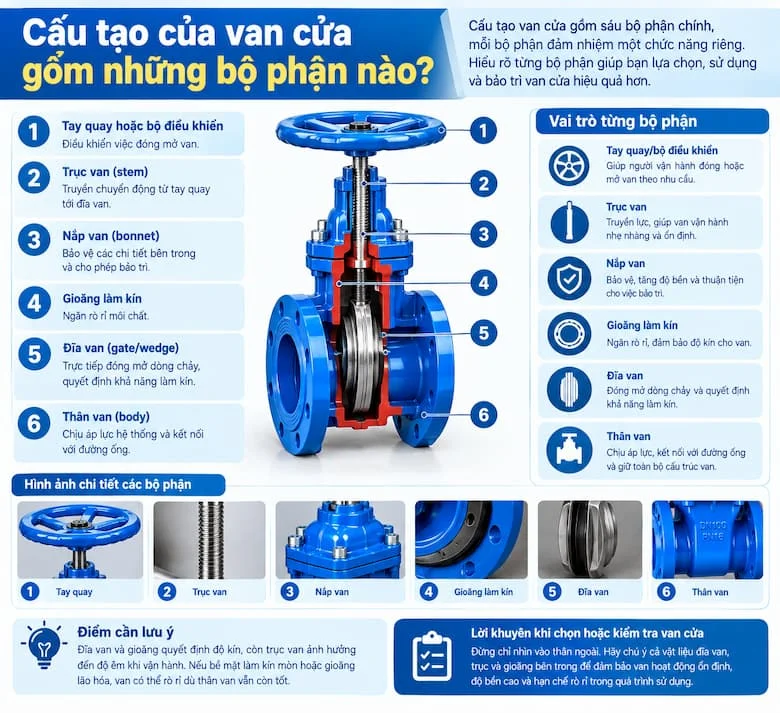

Cấu tạo của van cửa gồm những bộ phận nào?

Cấu tạo van cửa gồm sáu bộ phận chính, mỗi bộ phận đảm nhiệm một chức năng riêng:

• Thân van (body): chịu áp lực hệ thống và kết nối với đường ống.

• Nắp van (bonnet): bảo vệ các chi tiết bên trong và cho phép bảo trì.

• Đĩa van (gate/wedge): trực tiếp đóng mở dòng chảy, quyết định khả năng làm kín.

• Trục van (stem): truyền chuyển động từ tay quay tới đĩa van.

• Tay quay hoặc bộ điều khiển: điều khiển việc đóng mở van.

• Gioăng làm kín: ngăn rò rỉ môi chất.

Trong các bộ phận này, đĩa van và gioăng quyết định độ kín, còn trục van ảnh hưởng đến độ êm khi vận hành. Nếu bề mặt làm kín mòn hoặc gioăng lão hóa, van có thể rò rỉ dù thân van vẫn còn tốt.

Vì vậy, khi lựa chọn hoặc kiểm tra van cửa, đừng chỉ nhìn vào thân ngoài. Hãy chú ý cả vật liệu đĩa van, trục và gioăng bên trong.

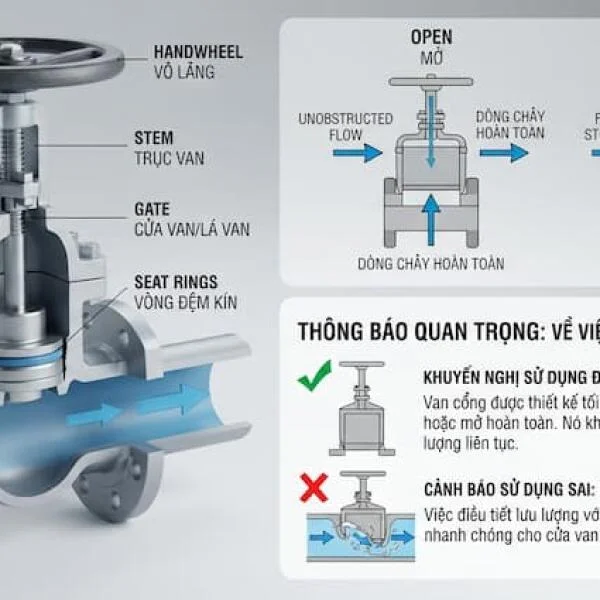

Nguyên lý hoạt động của van cửa

Nguyên lý của van cửa khá đơn giản, dựa trên chuyển động nâng hạ đĩa van.

Quá trình mở van

1. Tay quay làm trục van nâng lên.

2. Đĩa van rời khỏi vị trí làm kín.

3. Lưu chất đi qua gần như toàn bộ tiết diện ống.

Quá trình đóng van

1. Trục van hạ xuống.

2. Đĩa van ép vào bề mặt làm kín.

3. Dòng chảy bị chặn hoàn toàn.

Tại sao van cửa có tổn thất áp suất thấp? Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy. Không có vật cản lớn trong đường ống nên lưu chất đi thẳng qua van. Đặc điểm này phù hợp với hệ thống lưu lượng lớn, nơi tổn thất áp suất nhỏ giúp tiết kiệm năng lượng bơm.

Ngược lại, khi van chỉ mở một phần, dòng chảy đi qua khe hẹp và tác động trực tiếp lên đĩa van. Đó là lý do van cửa không phù hợp để điều tiết lưu lượng.

Các loại van cửa phổ biến hiện nay

Có thể phân loại van cửa theo cơ cấu trục và theo vật liệu.

Theo cơ cấu trục

Van cửa ty nổi

• Trục di chuyển lên xuống khi vận hành.

• Ưu điểm: dễ quan sát trạng thái đóng mở.

• Nhược điểm: cần không gian lắp đặt lớn.

Van cửa ty chìm

• Trục không thay đổi chiều cao.

• Ưu điểm: tiết kiệm diện tích.

• Nhược điểm: khó quan sát trạng thái hoạt động.

Theo vật liệu

• Van cửa gang: phổ biến trong hệ thống cấp nước.

• Van cửa inox: chống ăn mòn tốt, dùng cho môi trường thực phẩm và hóa chất.

• Van cửa thép: chịu nhiệt độ và áp suất cao.

Cách chọn giữa các loại phụ thuộc vào không gian lắp đặt và môi chất. Nếu cần nhìn trạng thái van từ xa và có đủ không gian, ty nổi là lựa chọn hợp lý. Nếu lắp trong hố van hoặc không gian hẹp, ty chìm có lợi thế hơn.

Thông số kỹ thuật quan trọng khi lựa chọn van cửa

Trước khi mua, bạn cần xác định năm nhóm thông số sau:

• Kích thước danh nghĩa (DN): ví dụ DN50, DN100, DN200. DN phải tương thích với đường ống.

• Áp suất làm việc: PN10, PN16, PN25, PN40. Van phải đáp ứng áp suất tối đa của hệ thống.

• Nhiệt độ làm việc: nước lạnh, nước nóng hoặc hơi nóng, vì nhiệt độ ảnh hưởng đến vật liệu thân và gioăng.

• Vật liệu thân van: gang, đồng, inox, thép.

• Kiểu kết nối: mặt bích, ren hoặc hàn.

Mỗi thông số gắn với một rủi ro cụ thể. Sai DN hoặc kiểu kết nối thì không lắp được vào hệ thống hiện hữu. Sai áp suất có thể gây rò rỉ hoặc hư hỏng. Sai vật liệu khiến van bị ăn mòn hoặc xuống cấp nhanh.

Nếu hệ thống có yêu cầu kỹ thuật cao, hãy đối chiếu thông số van với thiết kế đường ống và catalogue nhà sản xuất trước khi đặt hàng.

So sánh van cửa với các loại van khác

Van cửa và van bi: van cửa dùng đĩa nâng hạ, van bi dùng viên bi xoay nên đóng mở nhanh hơn. Van cửa phù hợp đường kính lớn, còn van bi phù hợp nơi đóng mở thường xuyên.

Van cửa và van bướm: van bướm gọn hơn và thường tiết kiệm hơn ở kích thước lớn. Tuy nhiên, van cửa vẫn phù hợp nhiều ứng dụng áp lực cao.

Không có loại nào tốt hơn tuyệt đối. Lựa chọn nên dựa trên kích thước, tần suất đóng mở, không gian và ngân sách.

Ưu điểm và nhược điểm của van cửa là gì

Ưu điểm

• Tổn thất áp suất thấp khi mở hoàn toàn.

• Khả năng làm kín tốt khi đóng hoàn toàn và được bảo dưỡng đúng cách.

• Phù hợp đường ống lớn.

• Độ bền cao.

• Ít ảnh hưởng đến lưu lượng khi mở hết.

Nhược điểm

• Đóng mở chậm, cần quay nhiều vòng.

• Không phù hợp để điều tiết lưu lượng.

• Kích thước lớn, cần không gian lắp đặt.

• Bảo trì phức tạp hơn một số loại van khác.

Điểm mạnh của van cửa chính là điểm yếu nếu dùng sai chỗ. Van rất hiệu quả khi chỉ cần mở hoặc đóng hoàn toàn, nhưng sẽ nhanh xuống cấp nếu bị dùng để điều tiết. Đóng mở chậm cũng có mặt tích cực: dòng chảy bị chặn từ từ nên giúp hạn chế tác động đột ngột lên đường ống, chẳng hạn hiện tượng búa nước.

Van cửa được ứng dụng ở đâu?

Nhờ tổn thất áp thấp và khả năng cô lập tốt, van cửa xuất hiện trong nhiều hệ thống:

• Hệ thống cấp thoát nước: chung cư, nhà máy nước.

• Hệ thống PCCC: đường ống chữa cháy.

• Nhà máy công nghiệp: hóa chất, dầu khí, thực phẩm.

• Nhà máy nhiệt điện: hệ thống hơi nóng.

• Trạm bơm và hệ thống thủy lợi: kiểm soát dòng nước lưu lượng lớn.

Điểm chung của các hệ thống này là đường ống lớn, lưu lượng cao và cần cô lập từng đoạn khi bảo trì. Vật liệu van thay đổi theo từng ngành: gang cho cấp nước, inox cho thực phẩm và hóa chất, thép cho nhiệt độ và áp suất cao.

Nếu thiếu van cô lập phù hợp, mỗi lần bảo trì có thể phải dừng cả hệ thống, gây gián đoạn vận hành và tốn thêm chi phí.

Khi nào nên sử dụng van cửa?

Nên dùng khi:

• Cần đóng mở hoàn toàn.

• Lưu lượng lớn.

• Cần tổn thất áp suất thấp.

• Đường ống kích thước lớn.

Không nên dùng khi:

• Cần điều tiết lưu lượng liên tục.

• Đóng mở thường xuyên với tần suất cao.

• Không gian lắp đặt hạn chế.

Tiêu chí cốt lõi là chế độ làm việc của van. Nếu van chủ yếu ở trạng thái mở hoặc đóng hoàn toàn và chỉ thao tác khi cần cô lập hoặc bảo trì, van cửa là lựa chọn hợp lý. Nếu phải thao tác liên tục hoặc chỉnh lưu lượng, hãy cân nhắc loại van thiết kế cho mục đích đó.

Chọn sai chế độ làm việc là nguyên nhân phổ biến khiến van mòn nhanh và phải thay thế sớm.

Sai lầm thường gặp khi lựa chọn van cửa

Những sai lầm dưới đây thường dẫn đến giảm tuổi thọ van hoặc không lắp được:

• Chọn sai vật liệu: dùng gang cho môi trường ăn mòn mạnh, hoặc chọn inox cho môi trường hóa chất mà không tính đến chi phí.

• Chọn sai áp suất: van không đáp ứng điều kiện vận hành của hệ thống.

• Dùng van cửa để điều tiết lưu lượng: đĩa van dễ mòn và tuổi thọ giảm.

• Bỏ qua tiêu chuẩn kết nối: van không lắp được vào hệ thống hiện hữu.

Hãy nhìn vào hệ quả để thấy rủi ro. Chọn sai vật liệu dẫn đến ăn mòn sớm. Chọn sai áp suất có thể gây rò rỉ hoặc hư hỏng. Dùng sai chức năng khiến đĩa van mòn, giảm độ kín.

Cách tránh đơn giản là xác định điều kiện vận hành trước, rồi mới chọn van, thay vì chọn theo giá hoặc thói quen.

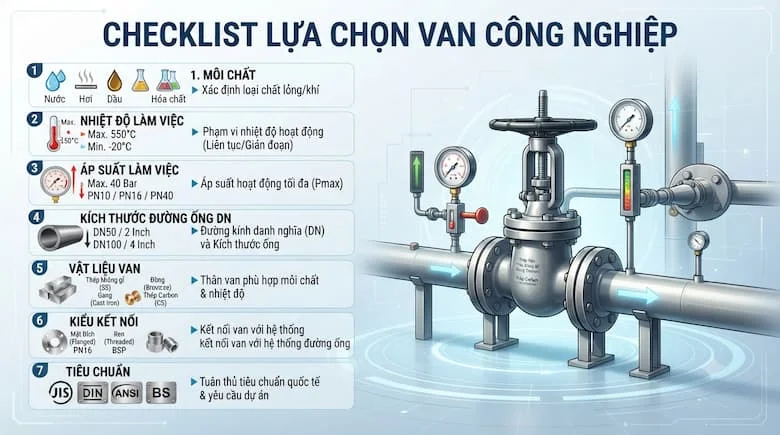

Hướng dẫn lựa chọn van cửa phù hợp

Bạn có thể dùng checklist nhanh sau:

1. Xác định môi chất: nước, hơi, dầu hay hóa chất.

2. Xác định nhiệt độ làm việc.

3. Xác định áp suất làm việc.

4. Xác định kích thước đường ống (DN).

5. Chọn vật liệu phù hợp với môi chất và nhiệt độ.

6. Chọn kiểu kết nối: mặt bích, ren hoặc hàn.

7. Kiểm tra tiêu chuẩn sản xuất: JIS, DIN, ANSI, BS.

Thứ tự này có logic riêng. Môi chất, nhiệt độ và áp suất quyết định vật liệu và cấp áp của van. DN và kiểu kết nối quyết định van có lắp được không. Tiêu chuẩn sản xuất giúp van tương thích với hệ thống và tài liệu thiết kế.

Với dự án có yêu cầu kỹ thuật cao, nên đối chiếu thông số với nhà cung cấp trước khi đặt hàng để giảm rủi ro sai lệch.

FAQ về van cửa là gì

1. Van cửa là gì?
Van cửa là loại van sử dụng đĩa van nâng lên hoặc hạ xuống để đóng mở hoàn toàn dòng lưu chất trong đường ống.

2. Van cửa có dùng để điều tiết lưu lượng không?
Không nên. Van cửa được thiết kế chủ yếu cho trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

3. Van cửa và van bi loại nào tốt hơn?
Mỗi loại phù hợp mục đích khác nhau. Van cửa phù hợp lưu lượng lớn, trong khi van bi thích hợp đóng mở nhanh.

4. Van cửa inox có ưu điểm gì?
Khả năng chống ăn mòn tốt, phù hợp môi trường thực phẩm, dược phẩm và hóa chất, tùy mác inox và điều kiện vận hành.

5. Bao lâu nên bảo trì van cửa?
Tùy môi trường vận hành, nhưng nên kiểm tra định kỳ từ 6–12 tháng/lần đối với hệ thống hoạt động liên tục.

Kết luận

Tóm lại, van cửa là gì đã rõ: thiết bị đóng mở hoàn toàn bằng đĩa van nâng hạ, quan trọng trong hệ thống đường ống công nghiệp và dân dụng. Hiểu cấu tạo, nguyên lý, thông số kỹ thuật và ứng dụng giúp bạn chọn đúng loại van cho từng môi trường làm việc.
