Vật tư đường ống là gì? Các nhóm phổ biến, thông số và cách chọn đúng cho từng hệ thống

Có những hệ thống đã chọn đúng kích thước ống nhưng vẫn rò rỉ, rung, khó bảo trì hoặc không phù hợp với môi chất. Nguyên nhân thường nằm ở việc chọn sai phụ kiện, van hoặc phương thức kết nối, chứ không phải ở đường ống chính.

Một hệ thống hoàn chỉnh không chỉ có ống. Nó cần nhiều nhóm vật tư của đường ống đi kèm để kết nối, điều khiển, làm kín và cố định. Chỉ một chi tiết không đồng bộ cũng có thể kéo cả hệ thống xuống cấp sớm.

Bài viết này giúp bạn:

• Hiểu vật tư của đường ống là gì.

• Biết các nhóm vật tư phổ biến.

• Nắm các thông số cần quan tâm.

• Biết cách lựa chọn theo từng hệ thống.

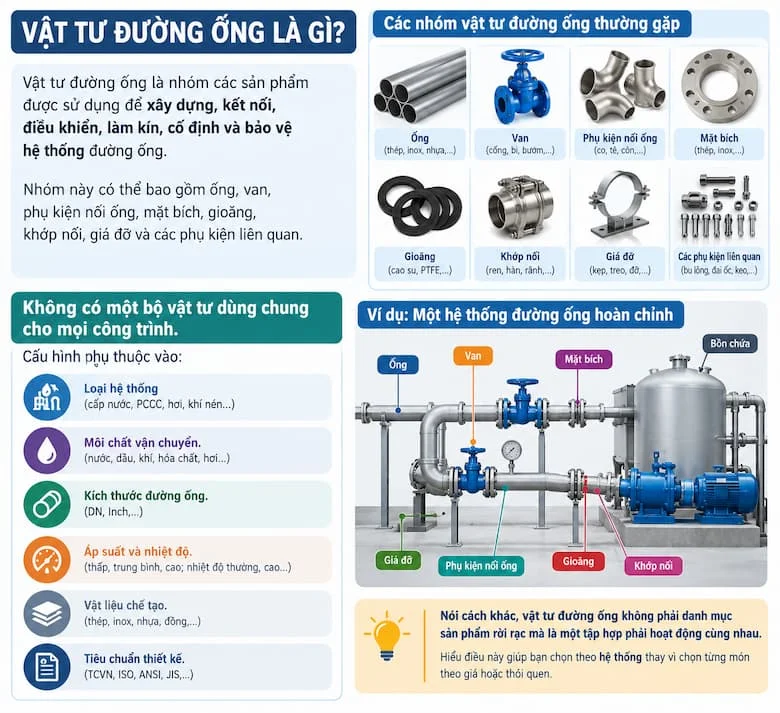

Vật tư đường ống là gì?

Vật tư đường ống là nhóm các sản phẩm được sử dụng để xây dựng, kết nối, điều khiển, làm kín, cố định và bảo vệ hệ thống đường ống. Nhóm này có thể bao gồm ống, van, phụ kiện nối ống, mặt bích, gioăng, khớp nối, giá đỡ và các phụ kiện liên quan.

Không có một bộ vật tư dùng chung cho mọi công trình. Cấu hình phụ thuộc vào:

• Loại hệ thống (cấp nước, PCCC, hơi, khí nén...).

• Môi chất vận chuyển.

• Kích thước đường ống.

• Áp suất và nhiệt độ.

• Vật liệu chế tạo.

• Tiêu chuẩn thiết kế.

Nói cách khác, vật tư của đường ống không phải danh mục sản phẩm rời rạc mà là một tập hợp phải hoạt động cùng nhau. Hiểu điều này giúp bạn chọn theo hệ thống thay vì chọn từng món theo giá hoặc thói quen.

Vật tư của đường ống gồm những gì?

Có thể chia thành năm nhóm chính.

1. Ống

• Ống thép, ống inox, ống đồng.

• Ống nhựa PVC, uPVC, HDPE...

• Ống dùng cho hơi, khí, nước hoặc hóa chất.

2. Van công nghiệp

• Van cổng, van bướm, van bi, van một chiều, van cầu.

• Van giảm áp, van an toàn, van điện từ.

3. Phụ kiện đường ống

• Co, tê, cút, măng sông, nối ren.

• Reducer (côn thu), Y lọc.

4. Mặt bích và phụ kiện kết nối

• Mặt bích hàn, mặt bích ren, mặt bích mù.

• Gioăng mặt bích, bu lông, đai ốc.

5. Phụ kiện hỗ trợ

• Khớp nối, giá đỡ đường ống, kẹp ống.

• Đồng hồ đo, thiết bị xả khí.

Mỗi nhóm đảm nhiệm một phần việc riêng nên không thể thiếu hay thay thế cho nhau. Thiếu giá đỡ, ống có thể rung hoặc võng. Thiếu gioăng đúng loại, mối nối dễ rò rỉ.

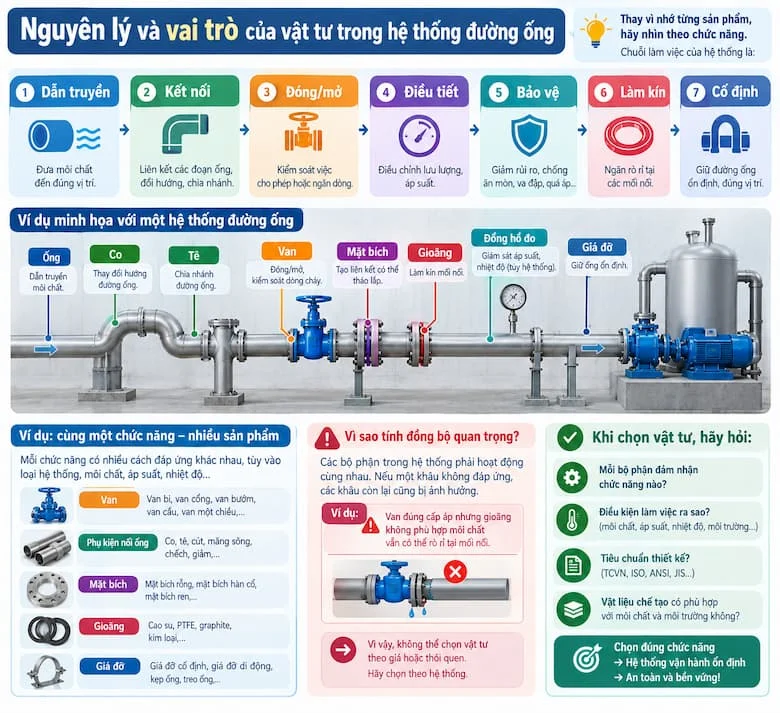

Nguyên lý và vai trò của vật tư trong hệ thống đường ống

Thay vì nhớ từng sản phẩm, hãy nhìn theo chức năng. Chuỗi làm việc của hệ thống là:

Dẫn truyền → kết nối → đóng/mở → điều tiết → bảo vệ → làm kín → cố định.

Ví dụ:

• Ống dẫn môi chất.

• Co và tê thay đổi hướng hoặc chia nhánh.

• Van kiểm soát dòng chảy.

• Gioăng tạo độ kín.

• Mặt bích tạo liên kết có thể tháo lắp.

• Giá đỡ giữ đường ống ổn định.

Cách nhìn này cho thấy vì sao tính đồng bộ quan trọng. Nếu một khâu không đáp ứng, các khâu còn lại cũng bị ảnh hưởng. Chẳng hạn, van đúng cấp áp nhưng gioăng không phù hợp môi chất vẫn có thể rò rỉ tại mối nối.

Khi chọn vật tư, hãy hỏi mỗi bộ phận đảm nhận chức năng nào và điều kiện làm việc ra sao. Cách này chính xác hơn việc chọn theo tên sản phẩm.

Phân loại vật tư của đường ống theo vật liệu

Vật liệu quyết định khả năng chịu môi chất, nhiệt độ và ăn mòn:

• Vật tư thép: phù hợp nhiều hệ thống công nghiệp, chịu được điều kiện làm việc tương đối khắc nghiệt.

• Vật tư inox: chống ăn mòn tốt, thường dùng trong môi trường yêu cầu vệ sinh hoặc có tính ăn mòn.

• Vật tư đồng: thường gặp trong hệ thống nước, HVAC, điều hòa và một số ứng dụng dân dụng.

• Vật tư nhựa (PVC, CPVC, HDPE...): chống ăn mòn tốt, phổ biến trong cấp thoát nước.

Không có một loại vật liệu phù hợp cho mọi hệ thống. Cần xét đồng thời môi chất, nhiệt độ, áp suất và môi trường làm việc.

Ví dụ, hệ thống hóa chất đề cao khả năng chống ăn mòn, hệ thống hơi ưu tiên chịu nhiệt và áp suất, còn cấp thoát nước dân dụng thường cân nhắc thêm chi phí và mức độ tiện lắp đặt. Chọn sai vật liệu dẫn đến ăn mòn, xuống cấp sớm và tăng chi phí bảo trì.

Phân loại vật tư của đường ống theo kiểu kết nối

Kiểu kết nối ảnh hưởng đến độ kín, tốc độ lắp đặt và khả năng bảo trì:

Không nên chọn kiểu kết nối chỉ dựa vào kích thước. Cần xét thêm áp suất, môi chất, khả năng bảo trì và tiêu chuẩn hệ thống.

Nếu cần tháo lắp thường xuyên, kiểu kết nối tháo được như mặt bích hoặc clamp sẽ thuận tiện hơn. Nếu ưu tiên độ kín và liên kết cố định, mối hàn là lựa chọn phù hợp. Hãy cân nhắc trước khi thi công, vì đổi kiểu kết nối sau khi lắp thường tốn kém.

Các thông số quan trọng khi chọn vật tư của đường ống

Trước khi đặt hàng, hãy kiểm tra các thông số sau:

• DN: đường kính danh nghĩa.

• PN/Class: cấp áp suất.

• Nhiệt độ làm việc và áp suất làm việc.

• Vật liệu và loại môi chất.

• Kiểu kết nối.

• Tiêu chuẩn sản xuất.

• Kích thước và chiều dài.

• Xuất xứ/thương hiệu.

Không nên chọn vật tư chỉ dựa vào DN. Hai sản phẩm cùng DN vẫn có thể khác nhau về vật liệu, cấp áp suất, kết nối và điều kiện làm việc.

Hãy đọc thông số theo nhóm: môi chất, nhiệt độ, áp suất quyết định vật liệu và cấp áp; DN và kiểu kết nối quyết định khả năng lắp ráp; tiêu chuẩn giúp các thành phần tương thích nhau. Đối chiếu với catalogue của nhà sản xuất để biết giới hạn làm việc thực tế thay vì suy đoán.

Vì sao phải chọn vật tư đồng bộ với đường ống?

Chọn không đồng bộ có thể gây ra hàng loạt rủi ro:

• Không lắp vừa kích thước.

• Không tương thích kiểu kết nối.

• Rò rỉ tại vị trí nối.

• Vật liệu không phù hợp với môi chất.

• Van không đáp ứng áp suất hoặc nhiệt độ.

• Khó thay thế, bảo trì.

• Giảm tuổi thọ hệ thống.

Những rủi ro này thường không lộ ngay khi lắp mà xuất hiện sau một thời gian vận hành. Khi đó, chi phí xử lý gồm nhân công, dừng hệ thống và thay vật tư thường lớn hơn nhiều so với việc kiểm tra kỹ từ đầu.

Đồng bộ ở đây gồm bốn lớp: kích thước, kết nối, vật liệu và cấp áp suất/nhiệt độ. Chỉ cần một lớp lệch, toàn hệ thống có thể bị ảnh hưởng. Vì vậy, hãy chốt cấu hình cho cả hệ thống ngay từ giai đoạn thiết kế.

Vật tư của đường ống được sử dụng ở đâu?

Mỗi hệ thống có yêu cầu riêng đối với vật tư:

• Cấp thoát nước: ống, van, co, tê, cút, mặt bích, gioăng...

• PCCC: van cổng, van bướm, van một chiều, khớp nối, mặt bích...

• HVAC: van, ống, khớp nối, phụ kiện đồng và các thiết bị điều khiển.

• Hệ thống hơi: ưu tiên vật tư đáp ứng nhiệt độ và áp suất phù hợp.

• Khí nén: quan tâm đến độ kín, áp suất và vật liệu tương thích.

• Hóa chất: đặc biệt chú trọng khả năng chống ăn mòn của vật liệu.

Điểm khác nhau giữa các hệ thống nằm ở yếu tố ưu tiên: nước và PCCC quan tâm tính ổn định, hơi quan tâm nhiệt độ và áp suất, khí nén quan tâm độ kín, hóa chất quan tâm ăn mòn. Vì thế, cùng một loại vật tư có thể phù hợp với hệ thống này nhưng không phù hợp với hệ thống khác.

Những sai lầm thường gặp khi chọn vật tư của đường ống

Sai lầm 1: Chỉ quan tâm đến DN. DN đúng nhưng vật liệu hoặc cấp áp suất không phù hợp vẫn gây sự cố.

Sai lầm 2: Không xác định môi chất. Nước, hơi, dầu và hóa chất có yêu cầu vật liệu khác nhau.

Sai lầm 3: Bỏ qua nhiệt độ và áp suất. Đây là yếu tố quan trọng đối với khả năng làm việc của nhiều loại van và phụ kiện.

Sai lầm 4: Trộn nhiều tiêu chuẩn kết nối. Có thể dẫn đến khó lắp đặt hoặc không tương thích.

Sai lầm 5: Chọn theo giá thấp nhất. Giá cần được xem xét cùng thông số kỹ thuật, nguồn gốc và yêu cầu vận hành.

Điểm chung của các sai lầm này là đưa ra quyết định trước khi có đủ thông tin hệ thống. Cách khắc phục là thu thập thông số trước, rồi mới lọc sản phẩm. Nếu chọn theo giá trước, bạn có thể tiết kiệm lúc mua nhưng tốn thêm khi sửa chữa hoặc thay thế.

Checklist lựa chọn vật tư đường ống

Bạn có thể làm theo quy trình 7 bước:

1. Xác định môi chất: nước, hơi, dầu hay hóa chất.

2. Xác định nhiệt độ làm việc.

3. Xác định áp suất làm việc.

4. Xác định kích thước đường ống (DN).

5. Chọn vật liệu phù hợp.

6. Chọn kiểu kết nối: ren, mặt bích hoặc hàn.

7. Kiểm tra tiêu chuẩn: JIS, DIN, ANSI, BS.

Logic của quy trình là: môi chất + nhiệt độ + áp suất → vật liệu và cấp áp → DN + kết nối → kiểm tra tiêu chuẩn → đối chiếu catalogue.

Với dự án yêu cầu kỹ thuật cao, hãy kiểm tra lại thông số với nhà cung cấp trước khi đặt hàng. Bước này giúp phát hiện sai lệch từ sớm, khi việc điều chỉnh còn đơn giản.

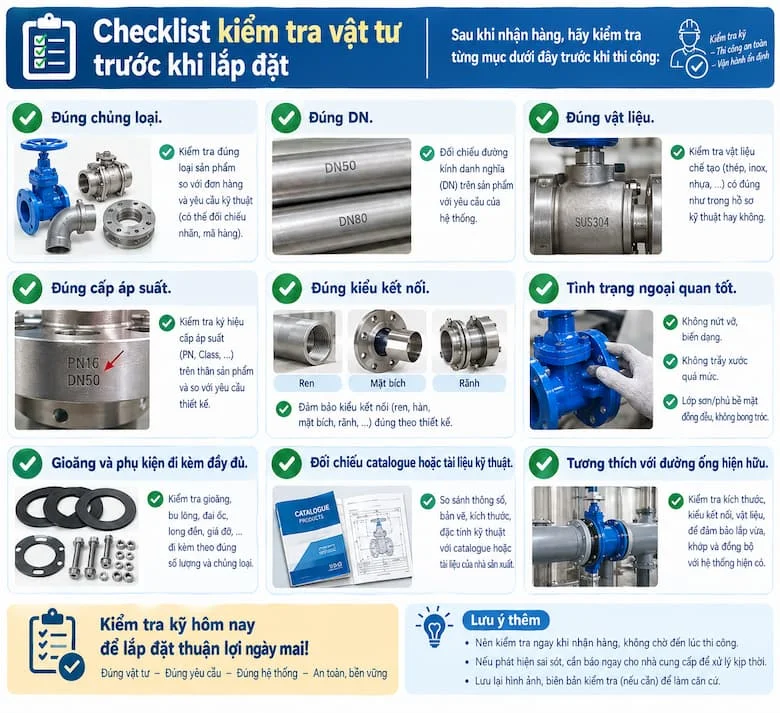

Checklist kiểm tra vật tư trước khi lắp đặt

Sau khi nhận hàng, hãy kiểm tra từng mục dưới đây trước khi thi công:

• Đúng chủng loại.

• Đúng DN.

• Đúng vật liệu.

• Đúng cấp áp suất.

• Đúng kiểu kết nối.

• Tình trạng ngoại quan tốt.

• Gioăng và phụ kiện đi kèm đầy đủ.

• Đối chiếu catalogue hoặc tài liệu kỹ thuật.

• Tương thích với đường ống hiện hữu.

Kiểm tra trước khi lắp giúp phát hiện sai sót khi việc đổi trả còn dễ dàng. Sau khi thi công xong, mỗi lần tháo ra sửa đều tốn nhân công và có thể phải dừng hệ thống. Đây là bước tốn ít thời gian nhưng giúp tránh nhiều phát sinh.

Câu hỏi thường gặp về vật tư đường ống

1. Vật tư đường ống gồm những gì?
Gồm nhiều nhóm như ống, van, co, tê, cút, mặt bích, gioăng, khớp nối và các phụ kiện hỗ trợ hệ thống.

2. Chọn vật tư đường ống cần quan tâm thông số nào?
Các thông số quan trọng gồm DN, vật liệu, áp suất, nhiệt độ, môi chất, kiểu kết nối và tiêu chuẩn sản xuất.

3. DN có phải là đường kính thực tế của ống không?
Không hoàn toàn. DN là đường kính danh nghĩa, được dùng để quy định kích thước theo tiêu chuẩn và không nhất thiết bằng đường kính đo thực tế.

4. Nên chọn vật tư theo thương hiệu hay thông số kỹ thuật?
Nên kiểm tra thông số kỹ thuật và khả năng đáp ứng hệ thống trước. Thương hiệu, nguồn gốc và tài liệu kỹ thuật là các yếu tố tiếp theo cần đối chiếu.

5. Có thể sử dụng vật tư khác tiêu chuẩn trong cùng hệ thống không?
Có thể phát sinh vấn đề tương thích. Cần kiểm tra cụ thể kích thước, kiểu kết nối, tiêu chuẩn và yêu cầu thiết kế trước khi sử dụng.

Kết Luận

Tóm lại, vật tư đường ống gồm nhiều nhóm sản phẩm, mỗi nhóm đảm nhiệm một chức năng riêng như dẫn, nối, đóng mở, làm kín và cố định. Việc lựa chọn cần dựa trên môi chất, nhiệt độ, áp suất, DN, vật liệu và kiểu kết nối, không nên chỉ dựa vào giá hoặc kích thước.
