Các loại van cổng: phân loại, so sánh và cách chọn đúng cho từng hệ thống

Cùng được gọi là van cổng, nhưng sản phẩm có thể khác nhau về vật liệu, cơ cấu ty van, kiểu kết nối, cấp áp suất và môi trường sử dụng. Vì vậy, việc phân biệt các loại van cổng trước khi mua quan trọng hơn nhiều người nghĩ.

Ví dụ:

• Hệ thống cấp nước có thể dùng van cổng gang.

• Hệ thống cần chống ăn mòn có thể cần vật liệu khác.

• Không gian lắp đặt hạn chế ảnh hưởng đến việc chọn ty nổi hay ty chìm.

• Đường ống nối ren và đường ống mặt bích cần kiểu kết nối khác nhau.

Do đó, không có một loại van cổng phù hợp cho mọi hệ thống. Để chọn đúng, bạn cần hiểu van cổng là gì, rồi phân loại theo từng tiêu chí thay vì chỉ dựa vào tên sản phẩm.

Van cổng là gì?

Van cổng là loại van sử dụng một bộ phận dạng cửa/cổng để đóng hoặc mở dòng chảy trong đường ống. Khi mở hoàn toàn, bộ phận đóng mở được nâng ra khỏi dòng chảy; khi đóng, nó hạ xuống để ngăn dòng môi chất đi qua.

Van cổng còn gọi là gate valve hoặc van cửa. Cơ cấu đóng mở chuyển động theo phương tương ứng với thân van, và van thường được dùng cho chức năng đóng hoặc mở dòng chảy.

Cần lưu ý rằng không nên mặc định van cổng là lựa chọn tối ưu để điều tiết lưu lượng liên tục. Nếu dùng sai chức năng, van có thể nhanh xuống cấp và không đạt hiệu quả mong muốn.

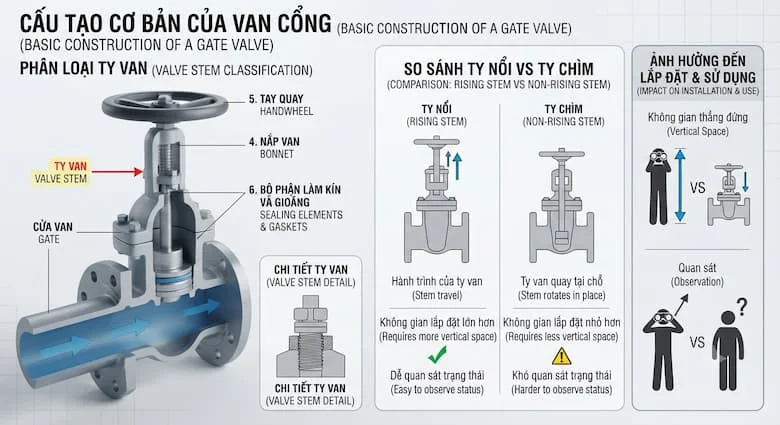

Cấu tạo cơ bản của các loại van cổng

Van cổng gồm các bộ phận chính:

• Thân van: chịu áp lực và kết nối với đường ống.

• Cửa van: bộ phận đóng mở trực tiếp dòng chảy.

• Ty van: truyền chuyển động từ tay quay đến cửa van.

• Nắp van: che chắn các chi tiết bên trong và hỗ trợ bảo trì.

• Tay quay hoặc bộ truyền động: điều khiển đóng mở.

• Bộ phận làm kín và gioăng: hạn chế rò rỉ.

Trong đó, ty van là yếu tố cần làm rõ nhất, vì cách ty chuyển động tạo ra hai nhóm quan trọng là ty nổi và ty chìm. Đây là một trong những tiêu chí phân loại quan trọng nhất và ảnh hưởng đến không gian lắp đặt cũng như khả năng quan sát trạng thái van.

Nguyên lý hoạt động của các loại van cổng

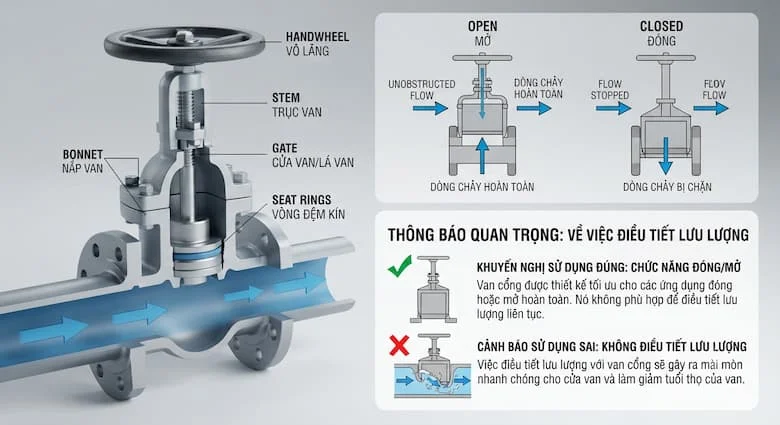

Van cổng hoạt động theo ba trạng thái:

Khi mở: xoay tay quay → ty van chuyển động → cửa van được nâng lên → dòng chảy đi qua.

Khi đóng: xoay ngược chiều → cửa van hạ xuống → tiết diện dòng chảy bị chặn.

Khi mở hoàn toàn: cửa van được đưa ra khỏi đường dòng chính, giúp giảm cản trở dòng chảy so với trạng thái đóng một phần.

Vì vậy, về bản chất van cổng phù hợp với nhiệm vụ đóng hoặc mở hoàn toàn, thay vì thường xuyên hoạt động ở trạng thái mở một phần để điều tiết. Đây là nguyên tắc nền tảng giúp bạn chọn đúng van và tránh dùng sai chức năng, một nguyên nhân phổ biến khiến van phải thay thế sớm.

Các loại van cổng phổ biến hiện nay

Đây là phần quan trọng nhất của bài, giúp bạn nhận diện từng nhóm sản phẩm.

1. Van cổng ty nổi

• Ty chuyển động lên xuống cùng cơ cấu đóng mở, có thể quan sát vị trí tương đối của van.

• Cần chú ý không gian phía trên van.

• Ứng dụng: hệ thống cần quan sát trạng thái đóng/mở và có đủ không gian.

2. Van cổng ty chìm

• Ty không nhô lên rõ khi vận hành, tiết kiệm không gian theo chiều cao.

• Khó quan sát trạng thái bằng mắt hơn ty nổi.

• Ứng dụng: hệ thống hạn chế không gian phía trên.

3. Van cổng gang

• Thân bằng gang, thường xuất hiện trong hệ thống cấp thoát nước và một số hệ thống kỹ thuật phù hợp.

• Cần chọn theo cấp áp suất và môi trường.

4. Van cổng inox

• Thân bằng thép không gỉ, chống ăn mòn tốt trong môi trường phù hợp với loại inox sử dụng.

• Giá thành và yêu cầu kỹ thuật có thể khác vật liệu thông thường.

5. Van cổng đồng

• Thường có kích thước nhỏ hơn nhiều loại van mặt bích công nghiệp.

• Có thể dùng trong một số hệ thống nước dân dụng/kỹ thuật, phổ biến với kết nối ren ở một số dòng.

6. Van cổng thép

• Dùng khi hệ thống yêu cầu đặc tính cơ học phù hợp vật liệu thép; cần xem xét áp suất, nhiệt độ, môi chất và tiêu chuẩn thiết kế.

7. Van cổng kết nối ren

• Phù hợp đường ống kích thước nhỏ hoặc hệ thống thiết kế nối ren.

8. Van cổng mặt bích

• Hai đầu có mặt bích, thuận tiện cho hệ thống công nghiệp và vị trí cần liên kết chắc chắn, tháo lắp bảo trì theo thiết kế.

Phân loại van cổng theo những tiêu chí nào?

Thay vì nhớ từng sản phẩm, hãy phân loại theo năm tiêu chí:

Cách phân loại này cho thấy một van có thể thuộc nhiều nhóm cùng lúc. Ví dụ, một sản phẩm có thể là van cổng gang ty chìm mặt bích.

Khi hiểu điều này, bạn sẽ biết cách đọc tên sản phẩm. Mỗi phần trong tên tương ứng một tiêu chí, từ vật liệu, kiểu ty đến kiểu kết nối. Đây là điểm giúp người mới tránh nhầm lẫn khi so sánh báo giá giữa các nhà cung cấp.

So sánh van cổng ty nổi và ty chìm

Không nên kết luận loại nào "tốt hơn". Lựa chọn ty nổi hay ty chìm phụ thuộc vào không gian lắp đặt, yêu cầu nhận biết trạng thái van, phương án vận hành và thiết kế tổng thể của hệ thống.

Nếu người vận hành cần nhìn trạng thái van từ xa và có đủ không gian, ty nổi phù hợp hơn. Nếu van đặt trong hố hoặc không gian hẹp phía trên, ty chìm là hướng cân nhắc.

So sánh van cổng với van bướm và van cầu

Người dùng thường tìm theo nhu cầu đóng mở chứ không biết chính xác tên van. Vì vậy, hãy chọn dựa trên lưu lượng, áp suất, nhiệt độ, không gian, môi chất và yêu cầu điều tiết.

Nếu chủ yếu đóng mở hoàn toàn, van cổng là lựa chọn phù hợp. Nếu cần điều tiết, van cầu thường được cân nhắc. Nếu ưu tiên kết cấu gọn, van bướm là hướng đáng xem xét. Với từng model cụ thể, hãy đối chiếu catalogue nhà sản xuất.

Van cổng được sử dụng ở đâu?

Các nhóm ứng dụng thường gặp:

• Hệ thống cấp nước: tuyến ống cần đóng/mở để vận hành hoặc bảo trì.

• Hệ thống xử lý nước: tuyến ống phù hợp với vật liệu và thông số của van.

• Hệ thống công nghiệp: môi chất phù hợp với thiết kế van.

• Hệ thống PCCC: có thể gặp van cổng trong đường ống chữa cháy, nhưng phải chọn sản phẩm đáp ứng yêu cầu kỹ thuật và tiêu chuẩn áp dụng.

Điểm chung là cần cô lập từng đoạn ống để vận hành hoặc bảo trì. Nếu thiếu van phù hợp, mỗi lần sửa chữa có thể phải dừng cả hệ thống, gây gián đoạn và tốn thêm chi phí.

Khi nào nên dùng van cổng?

Hãy cân nhắc van cổng khi:

• Chủ yếu cần đóng/mở đường ống.

• Không cần điều tiết liên tục bằng cách giữ van ở trạng thái mở một phần.

• Cần giải pháp phù hợp với tuyến ống có kích thước tương ứng.

• Thông số van đáp ứng áp suất và nhiệt độ.

• Vật liệu tương thích với môi chất.

Nếu hệ thống của bạn đáp ứng phần lớn các điều kiện trên, van cổng là lựa chọn hợp lý. Nếu cần điều tiết liên tục, hãy xem xét loại van thiết kế cho mục đích đó. Chọn đúng chức năng ngay từ đầu giúp tăng tuổi thọ van và giảm chi phí bảo trì.

Những sai lầm thường gặp khi chọn van cổng

Sai lầm 1: Chỉ chọn theo DN. DN đúng nhưng áp suất hoặc vật liệu không phù hợp vẫn có thể gây vấn đề.

Sai lầm 2: Không xác định vật liệu. Van gang, inox, thép và đồng có đặc tính khác nhau.

Sai lầm 3: Nhầm ty nổi và ty chìm. Không xem xét không gian lắp đặt có thể gây khó khăn khi vận hành.

Sai lầm 4: Dùng van cổng để điều tiết liên tục. Cần xem mục đích sử dụng và hướng dẫn nhà sản xuất, thay vì mặc định van phù hợp mọi chế độ điều tiết.

Sai lầm 5: Chọn sai kiểu kết nối. Đường ống ren nhưng mua van mặt bích, hoặc ngược lại.

Hậu quả của các sai lầm này thường là không lắp được, rò rỉ, hoặc phải thay van sớm. Hãy xác định điều kiện hệ thống trước rồi mới chọn sản phẩm.

Cách chọn van cổng phù hợp cho hệ thống

Bạn có thể làm theo quy trình 7 bước:

1. Xác định môi chất: nước, dầu, khí hoặc môi chất khác.

2. Xác định kích thước: DN đường ống.

3. Xác định áp suất: áp suất vận hành và cấp áp suất yêu cầu.

4. Kiểm tra nhiệt độ: đối chiếu giới hạn vật liệu và gioăng.

5. Chọn vật liệu: gang, thép, inox, đồng dựa trên điều kiện làm việc.

6. Chọn kiểu kết nối: ren, mặt bích hoặc theo thiết kế.

7. Kiểm tra catalogue: DN, PN/Class, vật liệu, nhiệt độ, kết nối, tiêu chuẩn, kích thước, hướng lắp.

Môi chất, áp suất và nhiệt độ quyết định van có làm việc an toàn không. DN và kết nối quyết định van có lắp được không. Bước cuối giúp xác nhận thông tin bằng tài liệu kỹ thuật thay vì ước đoán.

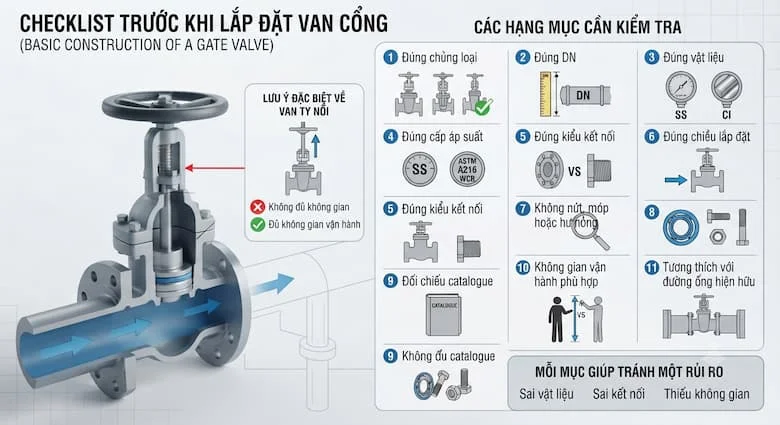

Checklist trước khi lắp đặt van cổng

• Đúng chủng loại.

• Đúng DN.

• Đúng vật liệu.

• Đúng cấp áp suất.

• Đúng kiểu kết nối.

• Đúng chiều lắp đặt.

• Không nứt, móp hoặc hư hỏng.

• Đầy đủ gioăng, bulông và phụ kiện.

• Đối chiếu catalogue.

• Không gian vận hành phù hợp.

• Tương thích với đường ống hiện hữu.

Mỗi mục giúp tránh một rủi ro cụ thể như sai vật liệu, sai kết nối hoặc thiếu không gian thao tác. Mục không gian vận hành đặc biệt quan trọng với van ty nổi, vì cần chỗ cho ty nâng lên.

Câu hỏi thường gặp về các loại van cổng

1. Có những loại van cổng nào phổ biến?
Có thể phân loại theo nhiều tiêu chí như ty nổi/ty chìm, vật liệu, kiểu kết nối, cơ cấu cửa và phương thức vận hành.

2. Van cổng ty nổi và ty chìm khác nhau thế nào?
Điểm khác biệt chính nằm ở chuyển động của ty van và cách bố trí không gian phía trên van khi vận hành.

3. Van cổng dùng để điều tiết lưu lượng được không?
Van cổng chủ yếu được thiết kế cho chức năng đóng/mở. Việc sử dụng ở trạng thái mở một phần cần căn cứ vào thiết kế và hướng dẫn của nhà sản xuất.

4. Nên chọn van cổng gang hay inox?
Không có câu trả lời chung. Cần dựa trên môi chất, áp suất, nhiệt độ, yêu cầu chống ăn mòn và điều kiện của hệ thống.

5. Làm sao chọn đúng van cổng?
Cần xác định ít nhất DN, môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối, sau đó đối chiếu catalogue của sản phẩm.

Kết Luận

Các loại van cổng có thể được phân biệt theo vật liệu, kiểu ty, cơ cấu cửa, kiểu kết nối và phương thức vận hành. Mỗi loại có đặc điểm và điều kiện ứng dụng riêng, vì vậy việc lựa chọn không nên dựa đơn thuần vào giá hoặc tên gọi sản phẩm.
