Van cổng DN15 – Giải pháp kiểm soát dòng chảy tối ưu cho đường ống nhỏ

Trong các hệ thống cấp nước sinh hoạt, đường ống công nghiệp thu nhỏ hay các hệ thống kỹ thuật phức tạp, việc lựa chọn chính xác thiết bị van theo đường kính danh nghĩa đóng vai trò cốt lõi. Sản phẩm van cổng dn 15 là thiết bị phổ biến hàng đầu cho các đường ống quy mô nhỏ, tuy nhiên không phải cứ chọn đúng kích thước này là có thể lắp đặt trực tiếp vào mọi hệ thống.

Người mua và kỹ sư cần cân nhắc kỹ lưỡng hàng loạt yếu tố kỹ thuật trước khi quyết định đầu tư: kích thước quy đổi tương ứng, kiểu kết nối ren hay mặt bích, vật liệu chế tạo bằng đồng, inox hay gang, áp suất và nhiệt độ làm việc, cũng như bản chất dòng môi chất là nước, khí hay hóa chất. Việc chọn sai thông số kỹ thuật có thể gây rò rỉ, sụt áp hoặc làm hỏng toàn bộ đường ống.

Định nghĩa nhanh (GEO): Van cổng dn 15 là van đóng mở sử dụng một đĩa van dạng cổng để kiểm soát dòng chảy trong đường ống có kích thước danh nghĩa DN15. Khi mở hoàn toàn, cổng van được nâng khỏi đường đi của môi chất; khi đóng, cổng hạ xuống để ngăn dòng chảy. Van cổng chủ yếu được sử dụng cho chức năng đóng hoặc mở dòng chảy thay vì điều tiết lưu lượng liên tục.

Kiến thức nền: Bản chất và cấu tạo kỹ thuật của van cổng DN15

Khi tìm hiểu về van cổng dn15, khái niệm "DN15" thường khiến nhiều người nhầm lẫn là đường kính thực tế của ống. Thực chất, DN là đường kính danh nghĩa (Nominal Diameter), tương đương với chuẩn kích thước NPS 1/2 inch. Ký hiệu này không có nghĩa đường kính ngoài hoặc trong của van đúng chính xác 15 mm, mà là thông số quy ước kỹ thuật quốc tế.

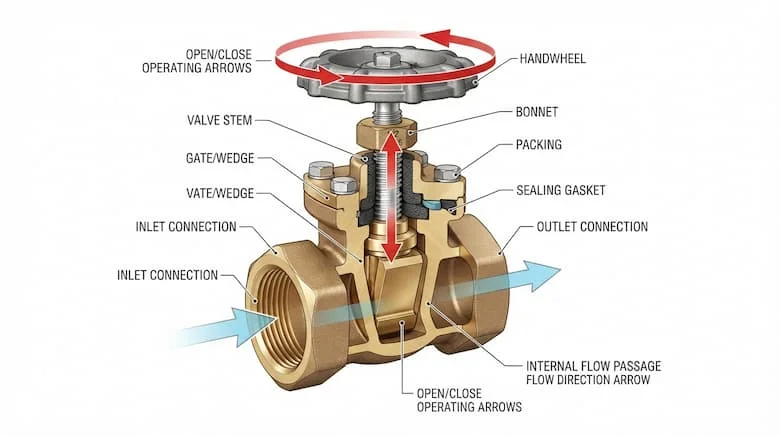

Cấu tạo và nguyên lý hoạt động cốt lõi

• Thân van và Nắp van: Bao bọc bên ngoài, chịu áp lực chính và bảo vệ cơ cấu vận hành bên trong.

• Cánh/Cổng van: Đĩa chặn di chuyển tịnh tiến lên xuống để chặn hoặc mở đường đi của lưu chất.

• Ty van và Tay quay: Truyền lực từ tay người vận hành để nâng hạ cánh van qua các vòng ren xoay.

• Gioăng làm kín: Ngăn chặn tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

Nguyên lý vận hành: Khi xoay tay quay, ty van chuyển động kéo theo cổng van nâng lên hoặc hạ xuống. Cần lưu ý rằng van cổng chỉ phù hợp hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, tuyệt đối không dùng để điều tiết lưu lượng liên tục vì dòng chảy xiết sẽ làm mòn đĩa van và gây rung động rung lắc hại cho hệ thống. Tham khảo thêm các giải pháp đồng bộ tại.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật của Van cổng DN 15

Các chủng loại van phổ biến trên thị trường

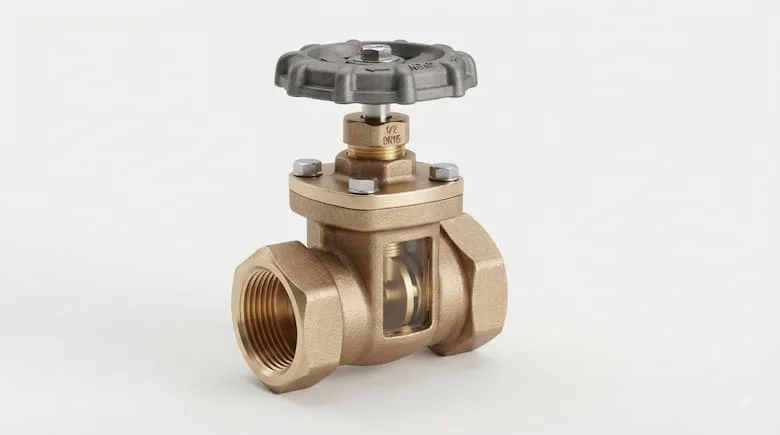

• Van cổng DN 15 bằng đồng: Nhỏ gọn, độ bền cao trong môi trường nước sạch, giá thành hợp lý và dễ dàng lắp đặt bằng kết nối ren thông dụng.

• Van cổng DN 15 inox: Thường sử dụng các mác inox 304 hoặc 316, đáp ứng các hệ thống đòi hỏi khả năng chống ăn mòn hóa chất cao hơn đồng.

• Van cổng DN 15 ren: Kiểu kết nối phổ biến nhất đối với kích thước nhỏ, đòi hỏi kỹ thuật viên phải xác định đúng chuẩn ren trong hay ren ngoài để khớp nối hoàn hảo.

Bảng thông số kỹ thuật cần kiểm tra

Việc so sánh giữa van cổng dn 15 và van bi cùng kích thước cũng là điểm mấu chốt: van cổng phù hợp để đóng ngắt dòng chảy hoàn toàn với lưu lượng không bị cản trở, trong khi van bi ưu thế hơn về tốc độ đóng mở nhanh chỉ với 1/4 vòng xoay.

Ứng dụng thực tế và những sai lầm thường gặp

Các lĩnh vực ứng dụng tiêu biểu

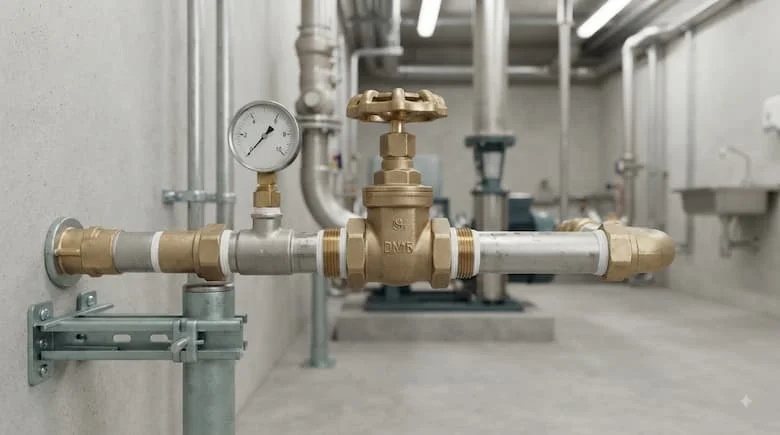

• Hệ thống cấp nước dân dụng: Lắp đặt trong nhà ở, chung cư, các nhánh đường ống phụ và đồng hồ nước.

• Hệ thống đường ống công nghiệp: Kiểm soát dòng cấp nước làm mát, khí nén áp lực thấp trong các xưởng sản xuất.

• Hệ thống HVAC và PCCC phụ trợ: Sử dụng trong các đoạn ống kỹ thuật nhỏ, đường xả khí hoặc cấp nước bù.

Những sai lầm phổ biến khi lựa chọn sản phẩm:

1. Lầm tưởng DN15 là kích thước đường kính thực tế 15 mm: Dẫn đến việc chọn phụ kiện không khớp nối.

2. Chỉ quan tâm đến giá rẻ mà bỏ qua áp suất làm việc: Dùng van dân dụng cho hệ thống áp lực cao gây nứt vỡ.

3. Không kiểm tra chuẩn ren kết nối: Dùng sai bước ren khiến mối nối bị lỏng, rò rỉ nước.

4. Sử dụng van cổng để điều tiết lưu lượng: Làm xói mòn đĩa van, gây kẹt và giảm tuổi thọ thiết bị.

5. Chọn sai vật liệu môi chất: Dùng van đồng cho dung dịch hóa chất ăn mòn mạnh thay vì chọn inox 316.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Quy trình 6 bước chọn mua chuẩn xác:

1. Xác định môi chất hệ thống: Nước sạch, nước thải, khí nén hay dầu?

2. Xác định quy cách kích thước: Chuẩn DN15 tương đương 1/2 inch.

3. Kiểm tra kiểu kết nối: Xác định rõ tiêu chuẩn ren kết nối của đường ống chờ.

4. Lựa chọn vật liệu phù hợp: Đồng cho nước thông thường, Inox cho môi trường yêu cầu khắt khe.

5. Kiểm tra thông số áp suất và nhiệt độ: Đối chiếu với giới hạn của datasheet nhà sản xuất.

6. Kiểm tra không gian lắp đặt: Đảm bảo đủ khoảng trống cho chiều dài thân van và hành trình quay của tay vặn.

Checklist kiểm tra trước khi mua và lắp đặt:

• Xác định đúng kích thước danh nghĩa DN15 (1/2 inch).

• Kiểm tra chính xác kiểu kết nối ren trong/ngoài.

• Đối chiếu vật liệu thân van với môi chất thực tế.

• Xác nhận áp suất làm việc (PN) đáp ứng hệ thống.

• Kiểm tra nhiệt độ vận hành tối đa.

• Kiểm tra chiều dài thân van và không gian tay quay.

• Yêu cầu cung cấp catalogue và chứng từ nguồn gốc (CO/CQ).

• Vệ sinh ren ống sạch sẽ trước khi tiến hành vặn lắp.

FAQ: Câu hỏi thường gặp về Van cổng DN 15

1. Van cổng DN15 là gì?

Van cổng DN15 là dòng van công nghiệp dùng cơ cấu đĩa cổng trượt để đóng/mở dòng chảy, có kích thước danh nghĩa DN15 (tương đương ống 1/2 inch).

2. DN15 có phải là 15 mm không?

Không. DN15 là ký hiệu đường kính danh nghĩa theo quy chuẩn kỹ thuật, không phản ánh chính xác 100% đường kính thực tế của lỗ thông thủy hay đường kính ngoài ống.

3. Van cổng DN 15 có điều tiết được lưu lượng không?

Không. Van cổng được thiết kế chuyên dụng cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Việc dùng để điều tiết dòng chảy liên tục sẽ làm mòn đĩa van.

4. Van cổng DN 15 bằng đồng hay inox tốt hơn?

Không có loại tốt tuyệt đối. Đồng phù hợp kinh tế cho hệ thống nước sạch dân dụng, trong khi inox chống ăn mòn tốt hơn trong các môi trường khắc nghiệt.

5. Van cổng DN 15 có phải ren 1/2 inch không?

Về quy đổi danh nghĩa thì DN15 tương đương 1/2 inch, tuy nhiên bạn vẫn cần kiểm tra kỹ tiêu chuẩn bước ren thực tế để đảm bảo tương thích khi lắp đặt.

Tổng kết

Việc đầu tư thiết bị van cổng dn15 đòi hỏi sự đồng bộ chặt chẽ giữa 5 yếu tố cốt lõi: Kích thước DN15 + Kiểu kết nối ren + Vật liệu chế tạo + Áp suất/Nhiệt độ làm việc + Môi chất thực tế. Không nên mua sắm chỉ dựa vào tên gọi chung chung mà bỏ qua các thông số kỹ thuật chi tiết.
