Van thường mở – Giải pháp kiểm soát dòng chảy tự động và an toàn

Trong bất kỳ hệ thống đường ống tự động hóa nào, việc vận hành thiết bị không chỉ đòi hỏi thao tác đóng mở chính xác mà còn cần sự tính toán kỹ lưỡng về trạng thái mặc định của van khi chưa nhận tín hiệu điều khiển hoặc khi xảy ra sự cố đột ngột. Chẳng hạn, khi hệ thống mất điện, bạn cần van tự động mở ra để duy trì dòng chảy hay phải đóng lại ngay lập tức để cô lập chất lỏng?

Chính yêu cầu kỹ thuật này buộc các kỹ sư và nhà thiết kế phải phân định rõ ràng giữa van Normally Open (NO – Normally Open) và van thường đóng (NC – Normally Closed). Việc lựa chọn sai trạng thái mặc định có thể dẫn đến hậu quả nghiêm trọng như ngắt dòng chảy đột ngột gây áp lực sốc đường ống hoặc không thể xả áp khi xảy ra sự cố mất nguồn.

Kiến thức nền: Bản chất và nguyên lý hoạt động của van thường mở

Cần làm rõ một quan niệm sai lầm phổ biến: thuật ngữ van thường mở không có nghĩa là van "luôn luôn mở" trong mọi thời điểm. Chữ “Normally” thể hiện trạng thái mặc định ban đầu khi hệ thống ở chế độ chờ (không cấp điện hoặc không cấp khí nén điều khiển), còn “Open” xác định cửa van đang ở vị trí thông suốt. Khi hệ thống cấp tín hiệu kích hoạt, van sẽ thay đổi trạng thái sang đóng để thực hiện nhiệm vụ kiểm soát.

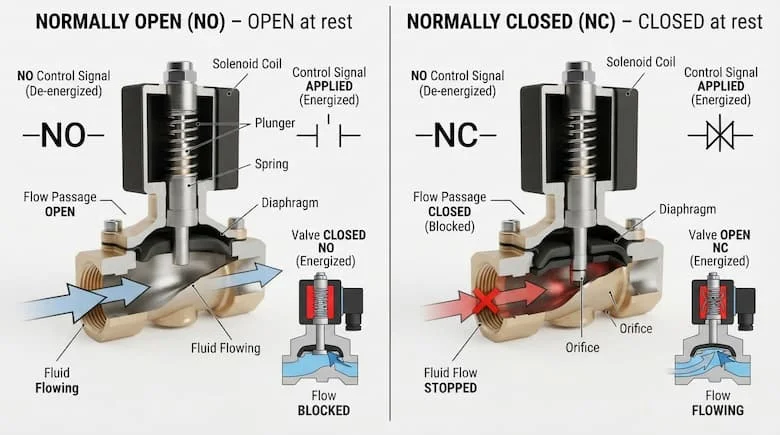

So sánh nhanh giữa van NO và van NC

Chu trình vận hành qua 3 trạng thái

1. Trạng thái 1 (Không có tín hiệu): Van mặc định ở vị trí mở, dòng môi chất tự do lưu thông qua đường ống.

2. Trạng thái 2 (Có tín hiệu điều khiển): Cơ cấu truyền động (cuộn coil điện hoặc mô-tơ/piston khí nén) nhận lệnh và tác động lực ép đĩa van xuống.

3. Trạng thái 3 (Ngắt tín hiệu): Nhờ cơ cấu lò xo hồi vị bên trong bộ truyền động, van tự động dịch chuyển trở về trạng thái mặc định ban đầu là mở hoàn toàn. Tham khảo thêm các giải pháp đồng bộ tại.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật của van Normally Open

Các chủng loại van NO phổ biến trên thị trường

• Van điện từ thường mở: Sử dụng cuộn coil điện từ (với các tùy chọn điện áp 12V DC, 24V DC, 24V AC hoặc 220V AC) để hút trục van đóng lại khi cấp điện.

• Van khí nén thường mở: Vận hành bằng áp lực khí nén tác động lên bộ truyền động (actuator) kết hợp lò xo hồi vị để đóng mở linh hoạt.

• Van điều khiển điện: Tích hợp mô-tơ điện để điều chỉnh trạng thái, thường ứng dụng trong các hệ thống tự động hóa công nghiệp quy mô lớn kết hợp cùng PLC và cảm biến.

Bảng thông số kỹ thuật cần quan tâm

Khi đặt lên bàn cân so sánh giữa van Normally Open (NO) và thường đóng (NC), câu hỏi cốt lõi đặt ra cho kỹ sư thiết kế là: "Khi hệ thống mất điện hoặc mất tín hiệu điều khiển, dòng chảy cần tiếp tục duy trì hay phải ngắt lập tức?". Nếu câu trả lời là cần duy trì liên tục để tránh gián đoạn quy trình hoặc xả áp an toàn, van NO là lựa chọn bắt buộc.

Ứng dụng thực tế và những sai lầm thường gặp

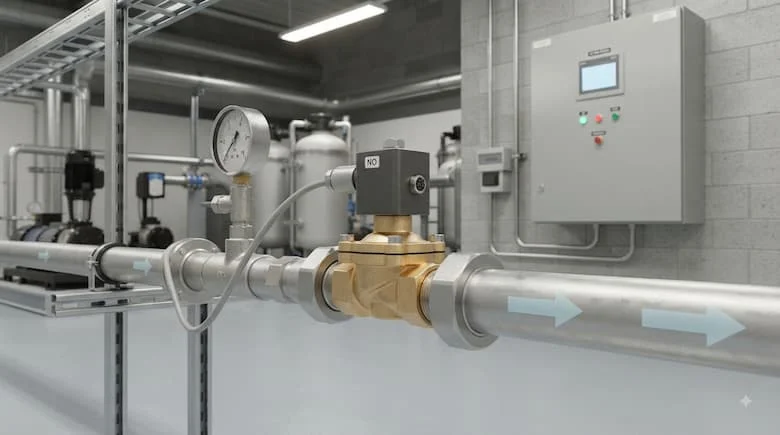

Các lĩnh vực ứng dụng tiêu biểu

• Hệ thống cấp nước và xử lý nước: Duy trì lưu lượng nước thông suốt qua các nhánh phụ khi hệ thống ở chế độ chờ.

• Hệ thống khí nén công nghiệp: Đảm bảo nguồn khí luôn sẵn sàng cung cấp cho các thiết bị vận hành liên tục.

• Hệ thống HVAC và tự động hóa: Tích hợp trong các dây chuyền sản xuất tự động kết hợp tín hiệu phản hồi từ cảm biến và tủ điều khiển PLC.

Những sai lầm phổ biến khi lựa chọn sản phẩm:

1. Lầm tưởng NO nghĩa là van luôn mở vĩnh viễn: Không hiểu rằng van vẫn có khả năng đóng lại khi nhận tín hiệu điều khiển.

2. Nhầm lẫn giữa NO và NC: Gắn nhầm van Normally Open thành thường đóng khiến logic hoạt động của toàn bộ hệ thống bị đảo ngược.

3. Chỉ chú ý đến điện áp mà bỏ qua môi chất: Dùng van điện từ nước cho hệ thống hóa chất ăn mòn làm hỏng thân và gioăng van.

4. Không tính toán trạng thái khi mất điện: Bỏ qua yếu tố an toàn (fail-safe) dẫn đến sự cố ngưng trệ dây chuyền sản xuất.

5. Chọn sai kích thước đường kính DN: Lắp đặt van không khớp nối với quy chuẩn ống thực tế.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Quy trình 7 bước lựa chọn chuẩn xác:

1. Xác định trạng thái mong muốn: Khi không cấp tín hiệu, hệ thống bắt buộc phải mở - chọn van Normally Open.

2. Xác định môi chất hệ thống: Nước, khí nén, dầu hay hóa chất chuyên dụng?

3. Xác định quy chuẩn kích thước: DN15, DN20, DN25 hoặc lớn hơn.

4. Đối chiếu áp suất và nhiệt độ: Kiểm tra giới hạn chịu đựng trong datasheet của nhà sản xuất.

5. Lựa chọn phương thức điều khiển: Dùng van điện từ, khí nén hay mô-tơ điện.

6. Xác định nguồn điện áp: Lựa chọn đúng mức điện áp 24V hoặc 220V nếu dùng van điện.

7. Đánh giá trạng thái sự cố: Kiểm tra hành vi của van khi mất nguồn điện để đảm bảo tính an toàn hệ thống.

Checklist kiểm tra trước khi mua và lắp đặt:

• Xác định chính xác trạng thái mặc định NO.

• Kiểm tra kích thước danh nghĩa DN phù hợp với đường ống.

• Đối chiếu vật liệu van với tính chất môi chất.

• Xác nhận áp suất làm việc và nhiệt độ vận hành tối đa.

• Kiểm tra điện áp điều khiển chính xác.

• Xác minh kiểu kết nối ren hoặc mặt bích.

• Kiểm tra cơ cấu hồi vị hoạt động trơn tru.

• Yêu cầu cung cấp đầy đủ catalogue và chứng từ nguồn gốc (CO/CQ).

FAQ: Câu hỏi thường gặp

1. Van thường mở là gì?

Van thường mở (NO – Normally Open) là loại van giữ ở trạng thái mở khi chưa có tín hiệu điều khiển, và sẽ chuyển sang trạng thái đóng khi được kích hoạt vận hành.

2. Van Normally Open NO khác gì van thường đóng NC?

Khác biệt cốt lõi nằm ở trạng thái mặc định: van NO luôn mở khi không có tín hiệu, trong khi van NC luôn đóng và chỉ mở khi được cấp tín hiệu kích hoạt.

3. Khi mất điện van Normally Open có đóng không?

Điều này phụ thuộc vào thiết kế cụ thể của bộ truyền động và lò xo hồi vị. Với dòng van NO có cơ cấu hồi về trạng thái ban đầu, van sẽ tự động quay về vị trí mở khi mất nguồn điện.

4. Van Normally Open có phải lúc nào cũng mở không?

Không. "Thường mở" chỉ mô tả trạng thái mặc định ban đầu ở chế độ chờ, hoàn toàn không có nghĩa van không thể đóng lại trong quá trình vận hành tự động.

5. Khi nào nên ưu tiên chọn van Normally Open?

Nên chọn van NO khi hệ thống yêu cầu duy trì dòng chảy lưu chất ở trạng thái mặc định và chỉ đóng lại khi có lệnh điều khiển hoặc khi cần xử lý sự cố.

Kết luận

Hiểu rõ và lựa chọn chính xác van thường mở là chìa khóa giúp tối ưu hóa hiệu suất và độ an toàn của toàn bộ hệ thống đường ống tự động. Việc quy hoạch kỹ lưỡng các yếu tố từ trạng thái mặc định, môi chất, kích thước DN, áp suất nhiệt độ cho đến phương thức điều khiển sẽ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc.
